РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

26

327 208 090 - 01 - 2005

ДОПОЛНИТЕЛЬНЫЕ КАБЕЛИ БОРТОВОГО КОМПЬЮТЕРА И СИСТЕМЫ AGRITRONIC

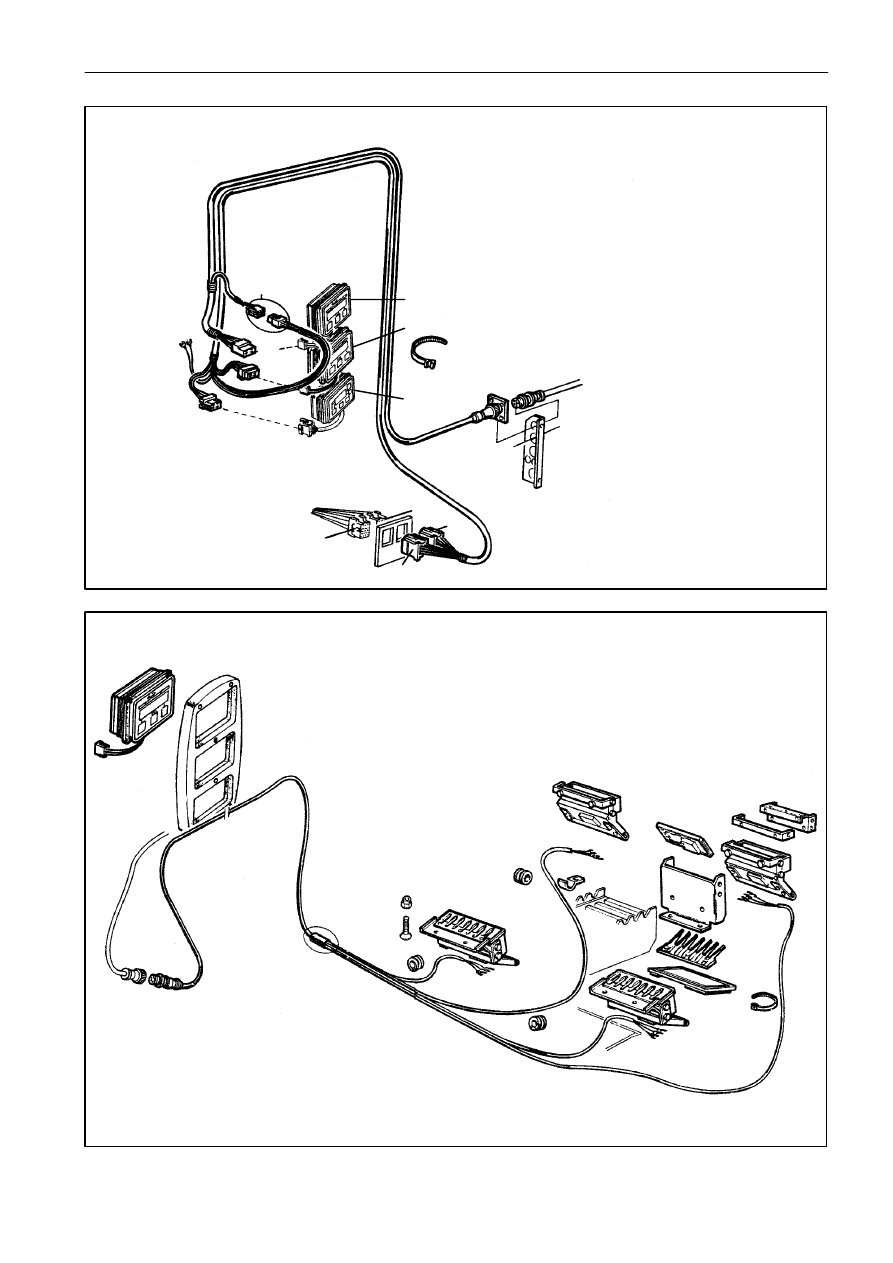

ПРАВАЯ ЧАСТЬ КАБИНЫ - Рис. 3

4.

Разъем для дополнительного кабеля бокового качания

6.

Розетка для дополнительного бокового качания

13.

Разъем для дополнительных кабелей компьютера или бортового компьютера

14.

Разъем для дополнительного кабеля бортового компьютера

103.

Расположение розетки питания кабины

201.

Бортовой компьютер

202.

Розетка бортового компьютера

204.

Разъем между бортовым компьютером и монитором характеристик

205.

Монитор характеристик

206.

Розетка монитора характеристик

207.

ЭБУ системы Terra-Control

208.

Розетка ЭБУ системы Terra-Control

211.

Соединение монитора характеристик и датчика

СОЕДИНЕНИЕ МОНИТОРА ХАРАКТЕРИСТИК

С ДАТЧИКАМИ - Рис. 4

211.

Соединение монитора характеристик и датчика

212.

Соединение с соединительным кабелем датчиков

213 и 214.

Датчика сит

215 и 216.

Датчики клавишных соломотрясов

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

27

327 208 090 - 01 - 2005

204

РИС. 3

РИС. 4

205

201

207

206

202

208

13

14

4

6

103

211

211

212

213

214

215

216

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

28

327 208 090 - 01 - 2005

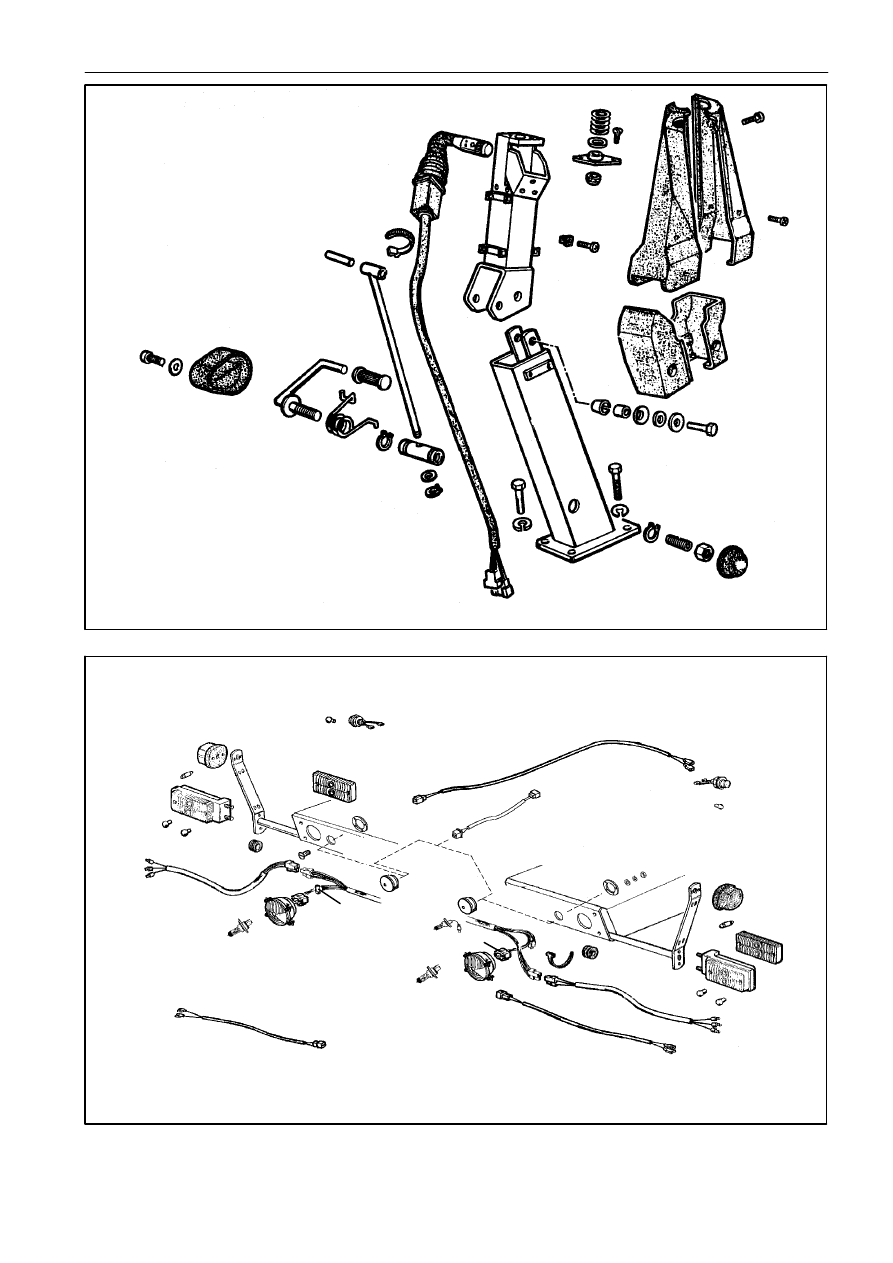

ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ - Рис. 5

123 и 124.

Разъемы кабелей переключателя освещения

125.

Переключатель освещения

ПЕРЕДНИЕ ФАРЫ - Рис. 6

108.

Дополнительная розетка

127.

Соединение правого переднего габаритного фонаря-указателя поворота

127/A.

Правый передний габаритный фонарь-указатель поворота

128.

Соединение правой фары

129.

Передний правый габаритный фонарь

130.

Правый габаритный фонарь

133.

Соединение левой фары

134.

Соединение левого переднего габаритного фонаря-указателя поворота

134/A.

Левый передний габаритный фонарь-указатель поворота

135.

Передний левый габаритный фонарь

136.

Левый габаритный фонарь

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

29

327 208 090 - 01 - 2005

РИС. 5

РИС. 6

123-124

125

108

128

127

133

134

130

136

129

127/A

134/A

135
