РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ
18
327 208 090 - 01 - 2005
2. Частично калибровку можно выполнить на
100 м сельскохозяйственной земли; когда на
дисплее будет отображено значение величины
”C2”, нажмите и удерживайте центральную
кнопку, пока на дисплее не появится ”-----”.
Start the combine and press the left key to mark the
starting and the right one the end of the 100-metre
path; the displayed value of the constant increases
all the path long. Значение, заданное правой
клавишей (4), является новой константой,
полученной практическим
путем
и
точно
соответствует данной машине. При нажатии на
центральную кнопку стандартные настройки
работы сбрасываются и устанавливаются
новые значения.

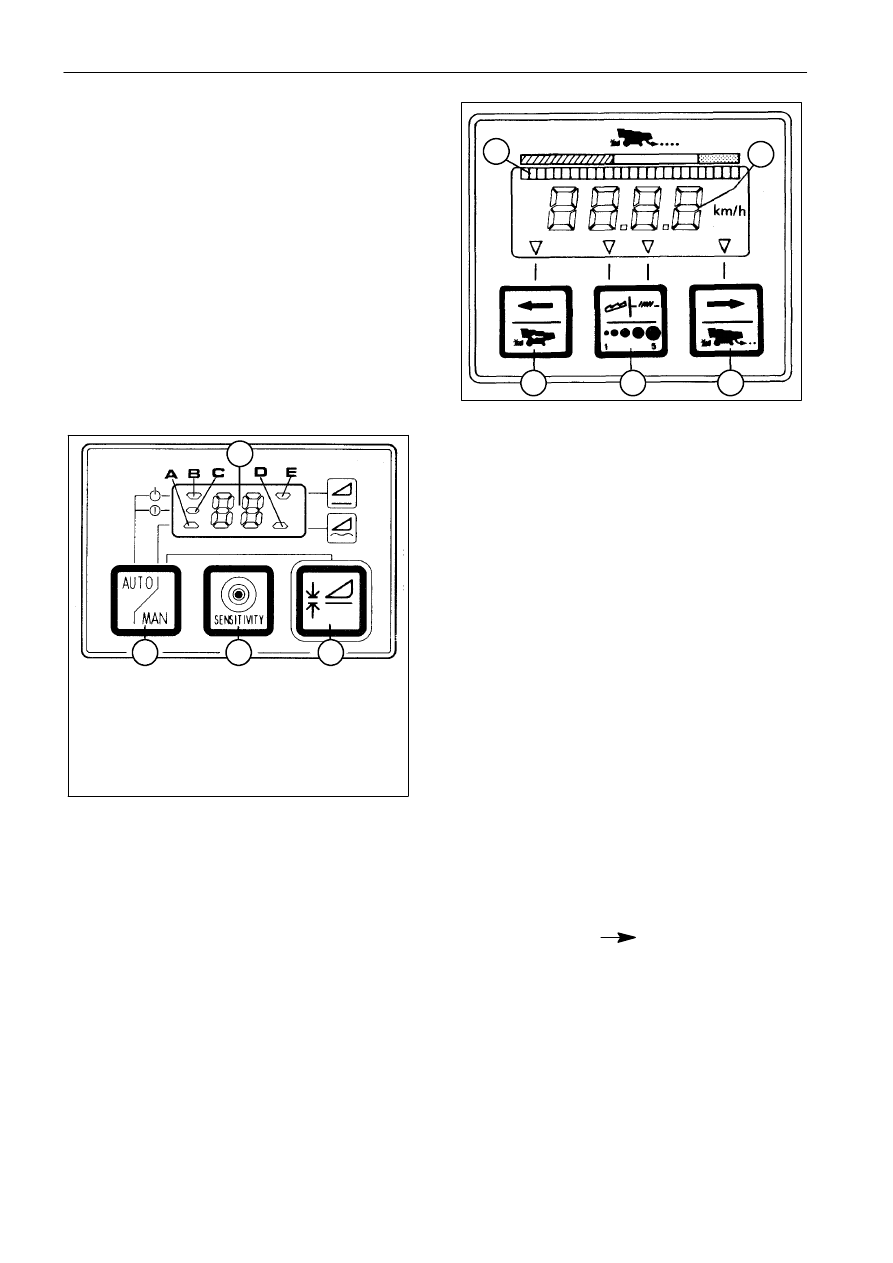

ЭЛЕКТРОННЫЙ БЛОК СИСТЕМЫ
TERRA-CONTROL
1
2
3
4
7
1 -
Кнопка AUTO-MAN (АВТОМАТИЧСКОЕ-РУЧНОЕ):
для выбора ручного или автоматического
режима работы
2 -
Кнопка выбора уровня чувствительности
3 -
Кнопка сохранения требуемой высоты жатки
Электронный
блок
системы
Terra-Control

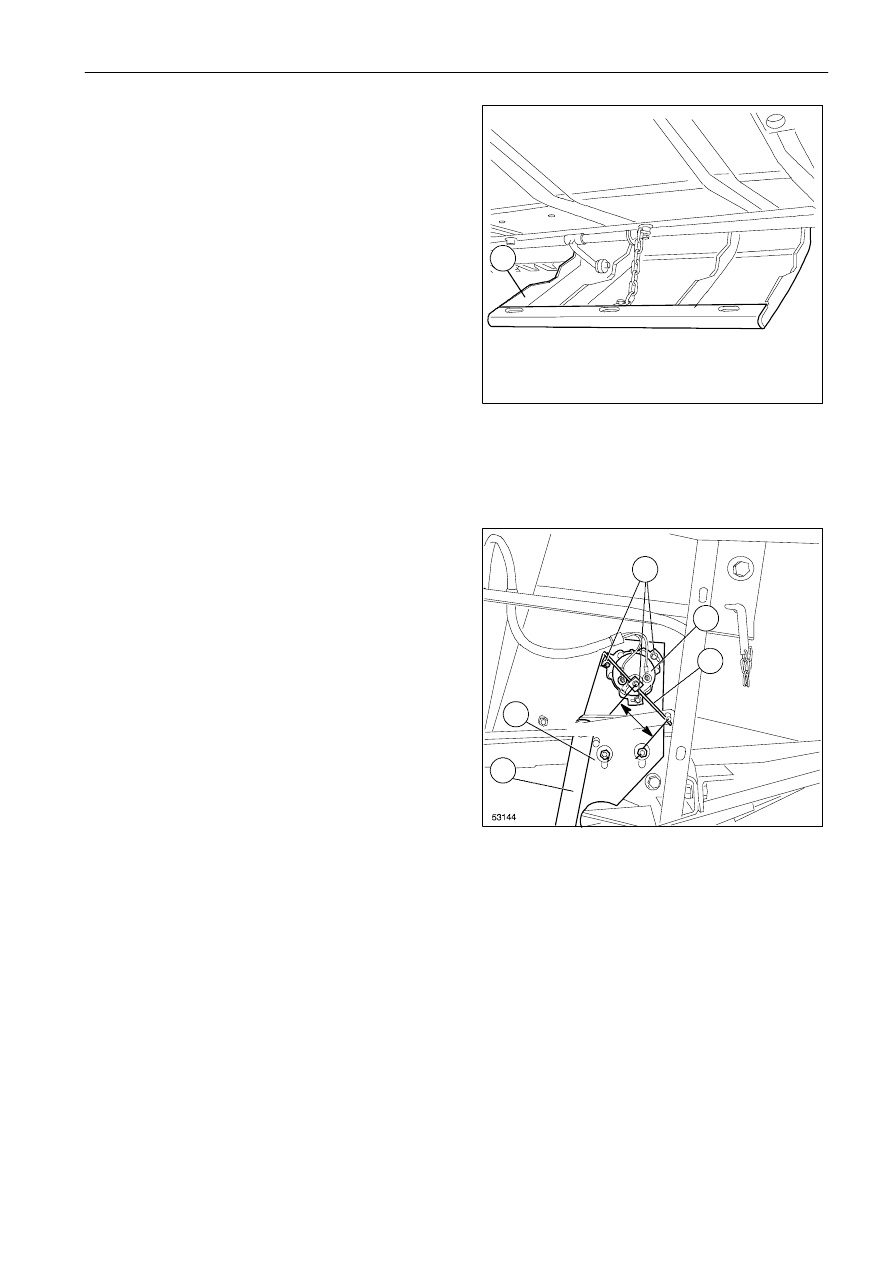

позволяет регулировать положение жатки с места
оператора с помощью сигналов, поступающих с
двух датчиков положения (4, стр. 21) на жатку и
(5, стр. 22) на передний элеватор.
Доступны
два
режима
работы
(выбор
осуществляется с помощью кнопки AUTO-MAN) (1):
-
РУЧНОЙ:
отображение
фактической
высоты жатки на двухразрядном дисплее (4),
в см.
Оператор
выполняет
регулировку
жатки
вручную (сегмент A горит);
-
АВТОМАТИЧЕСКИЙ:
жатка
автоматически возвращается в положение,
сохраненное оператором (сегмент C горит).
8
1
2
3
4
5
КАЛИБРОВКА ШКАЛЫ СТОЛБИКОВОГО
КУРСОРА
При помощи клавиш (4) и (5) оператор может
перемещать столбиковый курсор влево (зеленый)
или вправо (красный), используя соответствующие
клавиши (одинстолбик при каждом н
ажатии
клавиши).
При достижении приемлемых значений потерь
переместите курсор в правый конец зеленого
сектора.
Начиная с этого момента, курсор отображает
любое отклонение от этого исходного уровня.
Если уровень потерь достигает красной зоны,
устройство подает звуковой сигнал.
ВЫБОР ЧУВСТВИТЕЛЬНОСТИ
При нажатии и удерживании центральной кнопки
(3) в течение трех секунд монитор издает
звуковой сигнал,
одновременно мигают две
стрелки над кнопкой.
На дисплей выводится число от 1 до 5.
Чем меньше число, тем выше чувствительность
(мелкие зерна).
Чем выше число, тем ниже чувствительность
(крупные зерна).
Изменять шкалу 1
5 можно с помощью
кн опок 4 и 5 (со стрелками).
При нажатии центральной кнопки 3 стандартные
параметры
управления
системы
восстана-
вливаются.
Рекомендуемые
значения
для
различных
культур:
КУЛЬТУРА
ИНДЕКС
ЧУВСТВИТЕЛЬНОСТИ
пшеница - рис
2 - 3
кукуруза - соя
3 - 5
