РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

10

327 208 090 - 01 - 2005

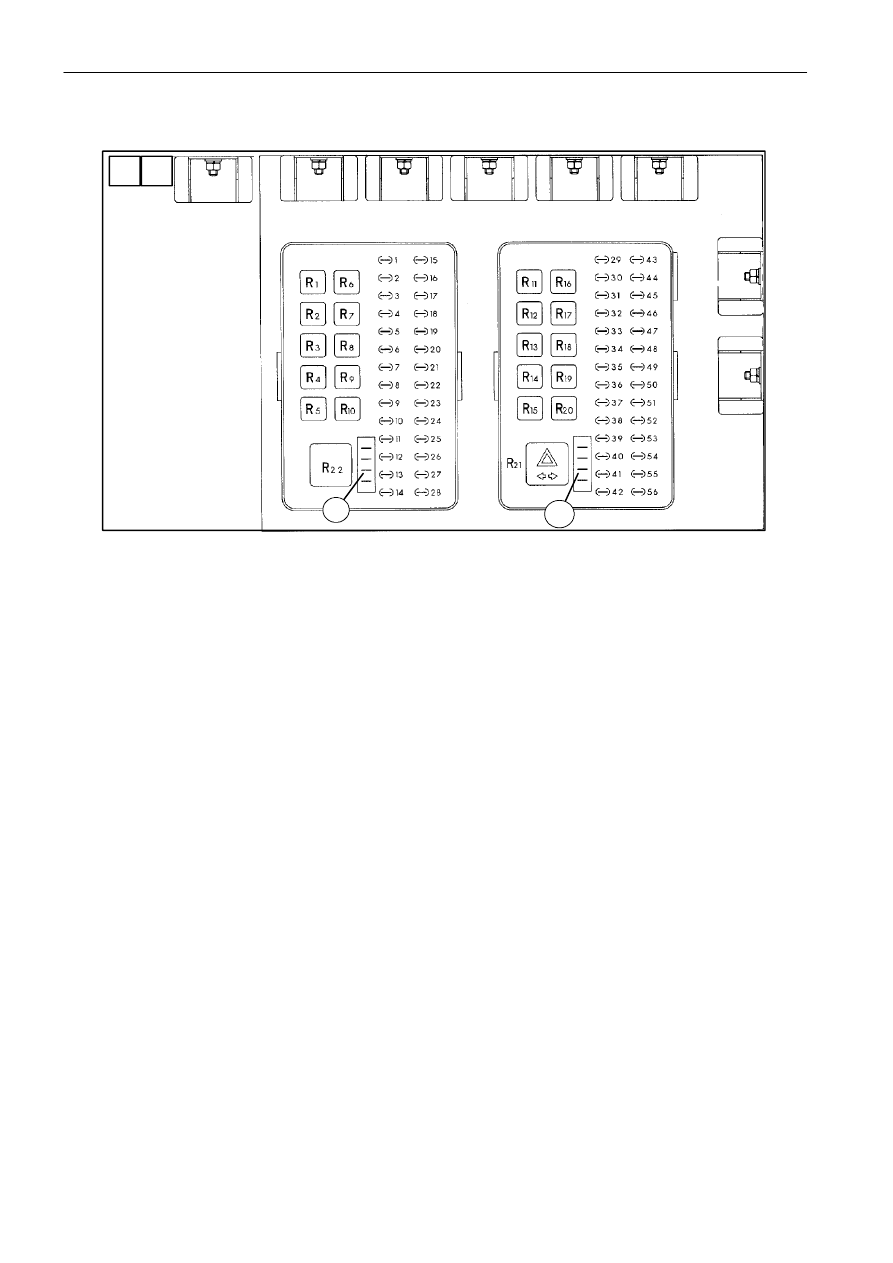

ПРЕДОХРАНИТЕЛИ И ДИОДЫ

57

57

1

- 25A

Для функционирования предохранителей 2-3-4-5-6

2

- 15A

Управляющий контур включения/выключения соломорезки и выключения молотилки

3

- 7,5A

Питание реле управления включением молотилки и включением/отключением
разгрузчика зернового бункера

4

- 20A

Вариатор мотовила, вариатор битера и световой индикатор давления жатки на почву

5

- 10A

Коробка реле управления разгрузкой зернового бункера, общий аварийный световой
индикатор и включение/отключение жатки

6

- 10A

К реле управления вращением мотовила / лезвий жатки

7

- Диод

Свободный

8

- Диод 6A Опускание жатки системой Terra-Control

9

- Диод 6A Подъем жатки системой Terra-Control

10 - Диод

Свободный

11

- Диод

Проверка светового индикатора высокой температуры масла гидростатической системы

12 - Диод

Проверка светового индикатора высокого давления масла гидростатической системы

13 - Диод

Проверка светового индикатора засорения масляного фильтра гидростатической
системы

14 - Диод

Свободный

15 - 15A

Одновременное мигание аварийных ламп

16 - 7,5A

Свободно

17 - 7,5A

Свободно

18 - 20A

Свободно

19 - Диод

Прерывание пуска двигателя при включенном переключателе включения молотилки.

20 - Диод

Прерывание пуска двигателя при включенном переключателе включения молотилки.

21 - Диод

Прерывание пуска двигателя при включенном переключателе включения разгрузки
зернового бункера

22 - Диод

Управляющий контур общего аварийного светового индикатора засорения масляного
фильтра гидравлической системы

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

11

327 208 090 - 01 - 2005

23 - Диод

Управляющий контур общего аварийного светового индикатора

24 - Диод

Свободный

25 - Диод

Звуковой аварийный сигнал и общий световой индикатор высокой температуры масла
гидравлического контура

26 - Диод

Звуковой аварийный сигнал и общий световой индикатор низкого давления масла
гидравлического контура

27 - Диод

Звуковой аварийный сигнал засорения клавишного соломотряса

28 - Диод

Звуковой сигнал включенного ручного тормоза

29 - 25A

Общие функции предохранителей 30-31-32-33-34-35-36-37-38

30 - 15A

Стандартный запуск двигателя, включение предохранителя 4, опускание жатки ЭБУ
системы

Terra-Control,

ручное

управление

вертикальным

перемещением

жатки,

вертикальное движение мотовила, электромагнитный клапан ограничения мощности и
отключения аккумулятора (с устройством Terra-Control)

31 - 10A

Коробка

реле,

поперечная

ориентация

жатки

-

микровыключатели

педалей

горизонтального позиционирования мотовила

32 - 3A

Бортовой компьютер и зуммер на вспомогательной панели управления

33 - 3A

Монитор характеристик и зуммер системы Agritronic

34 - 7,5A

ЭБУ системы Terra-Control

35 - 7,5A

Обмотка реле вращающегося маячка (заполнения зернового бункера) и зуммер (засорения
клавишного соломотряса и включенного парковочного тормоза), контрольная панель и
световые индикаторы главной панели управления, мигающий аварийный световой
индикатор (переключателя), зуммер

36 - 3A

Аварийный

блок,

кнопки

на

рычаге

точного

управления

для

вертикального

позиционирования

мотовила

и

жатки,

вариатор

частоты

вращения

мотовила,

позиционирование разгрузочной трубы и боковое перемещение жатки

37 - 3A

Датчики частоты вращения битера, частота вращения вентилятора, счетчик пройденного
пути, частота вращения соломорезки

38 - 7,5A

Обмотка вспомогательного реле и релейный переключатель стоп-сигналов, включение
вентилятора кабины, кнопка включения освещения кабины и питания ЭБУ двигателя

39 - 25A

Общие функции предохранителей 40-41-42

40 - 15A

Свободно

41 - 7,5A

Указатели поворота комбайна и прицепа

42 - 7,5A

Звуковой сигнал

43 - 25A

Общие функции предохранителей 44-45-46-47-48-49-50

44 - 7,5A

Передний правый и задний левый габаритные фонари, световой индикатор положения на
главной панели управления, освещение приборов

45 - 7,5A

Левый

передний

и

задний

правый

габаритные

фонари,

освещение

блока

кондиционирования кабины и контрольной панели

46 - 7,5A

Правый ближний свет

47 - 7,5A

Левый ближний свет

48 - 7,5A

Правый фонарь дальнего света и индикатор дальнего света на главной панели управления

49 - 7,5A

Левый дальний свет

50 - 10A

Стоп-сигналы

51 - 25A

Общие функции предохранителей 52-53-54-55

52 - 10A

Вспомогательные розетки

53 - 10A

Фонарь заднего хода и звуковой сигнал заднего хода

54 - 7,5A

Внутреннее освещение зернового бункера

55 - 7,5A

Вспомогательная розетка и реле вспомогательного цилиндра жатки

56 - 3A

Обмотка реле для запуска двигателя

57 -

Питаемые предохранители

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

12

327 208 090 - 01 - 2005

ПРЕДОХРАНИТЕЛИ В КАБИНЕ

ПОЗ.

ПРЕДОХРА-
НИТЕЛИ

ОПИСАНИЕ

1
2

3

4

5
6

7
8
9

10

11
12

7,5 A
0 мм

0 мм

0 мм

-

0 мм

0 мм
0 мм

-

0 мм

0 мм
0 мм

Стеклоочиститель.
Радио и разъем для
потолочной лампочки
Наружные фонари рабочего
освещения
Фонари переднего рабочего
освещения и подвижный
фонарь.
Не используется.
Релейный переключатель
системы переменного тока.
Общие рабочие фонари.
Вращающиеся маячки.
Не используется.
Релейный переключатель
вентилятора.
Фонари внутренних работ
Прикуриватель.

ОРГАНЫ ЭЛЕКТРОУПРАВЛЕНИЯ
В КАБИНЕ

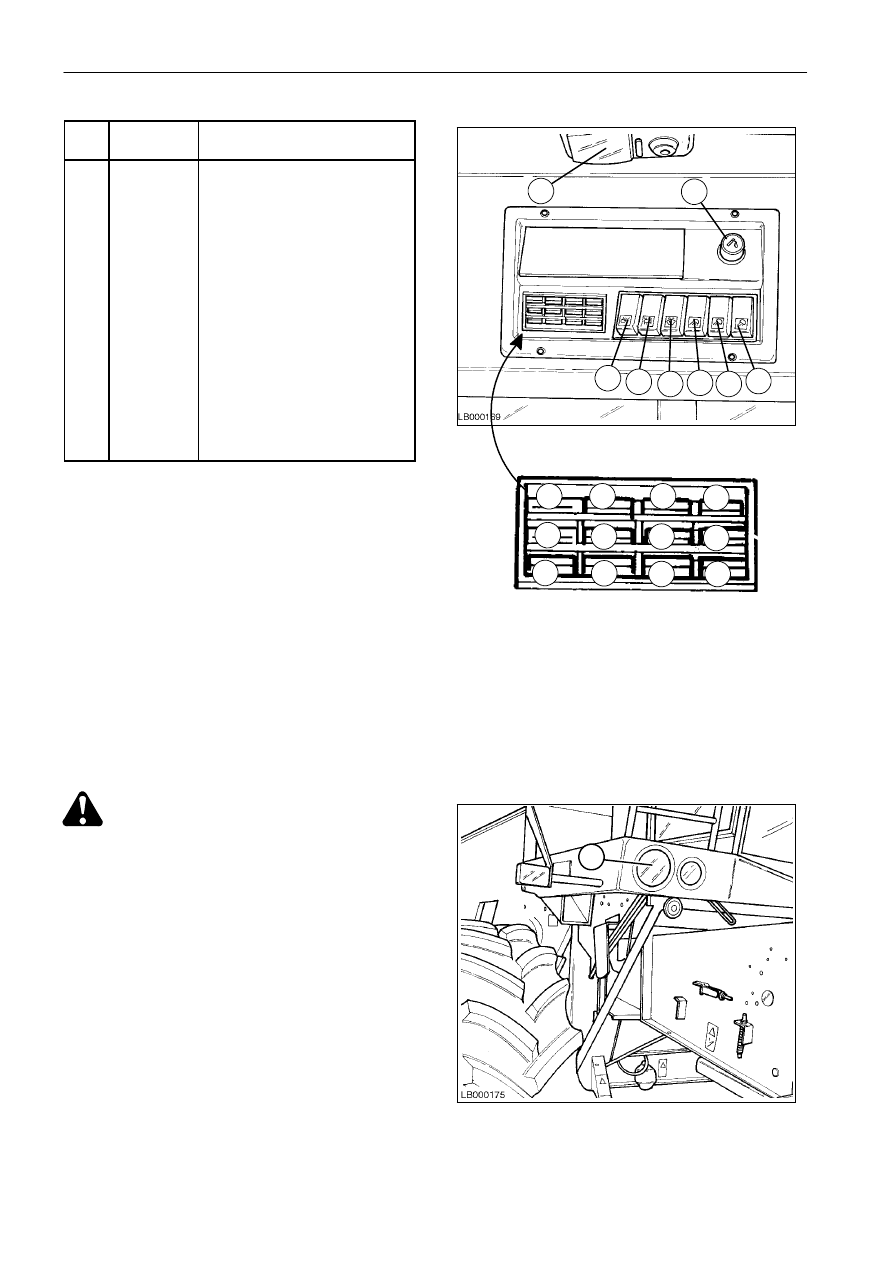

На правой стороне крыши кабины находятся
следующие органы управления:
A. Лампа в потолке для ночного освещения
B. Прикуриватель
C. Двухпозиционный переключатель управления

наружным и внутренним рабочим освещением

D. Переключатель наружного рабочего освещения
E. Переключатель переднего рабочего освещения
F.

Переключатель

стеклоочистителя

с

управлением

омывателя

стекол

(бачок

жидкости омывателя стекла располагается
сзади сиденья);

G. Переключатель вращающихся маячков.
H. Переключатель наружного освещения (для

освещения разгрузчика зернового бункера).

ПРЕДОСТЕРЕЖЕНИЕ: не передвигаться
по дорогам общественного пользования
на

машине

с

включенным

рабочим

освещением.

При

передвижении

по

дороге

наружные фонари разгрузки бункера должны
быть выключены.

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ПЕРЕДНИХ
ФАР

Очень важно правильно отрегулировать передние
фары согласно правилам дорожного движения,
действующим в стране использования комбайна.
В

случае

необходимости

можно

изменить

направление луча света при помощи крепежного
винта на фарах.

Перегоревшие

лампочки

следует

менять

на

лампочки той же самой мощности (45 Вт).

1

2

3

4

5

6

7

8

9

10

11

12

1

C D E F G

A

B

H

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

13

327 208 090 - 01 - 2005

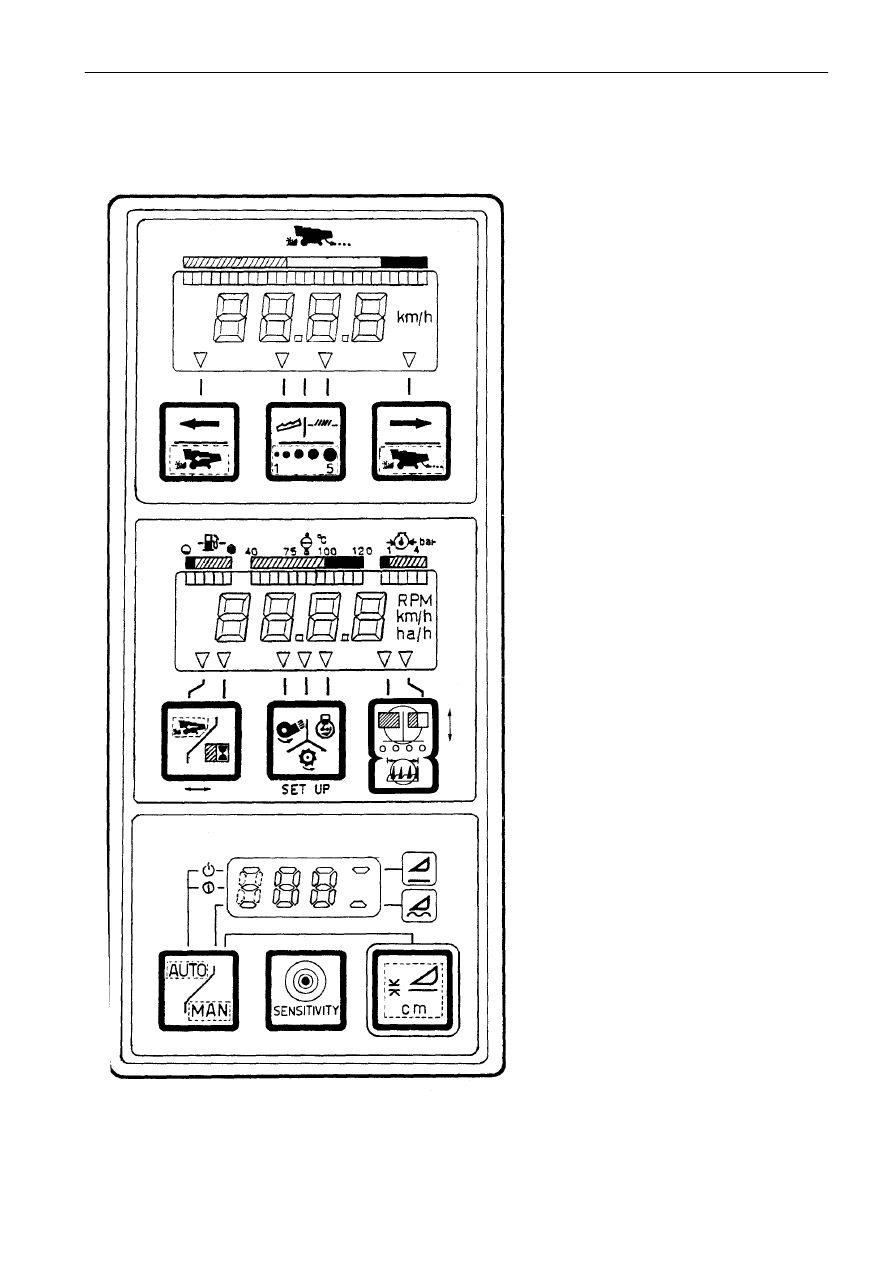

AGRITRONIC

1 -

Монитор характеристик

2 -

Бортовой компьютер

3 -

Система Terra-Control
