РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

38

327 208 090 - 01 - 2005

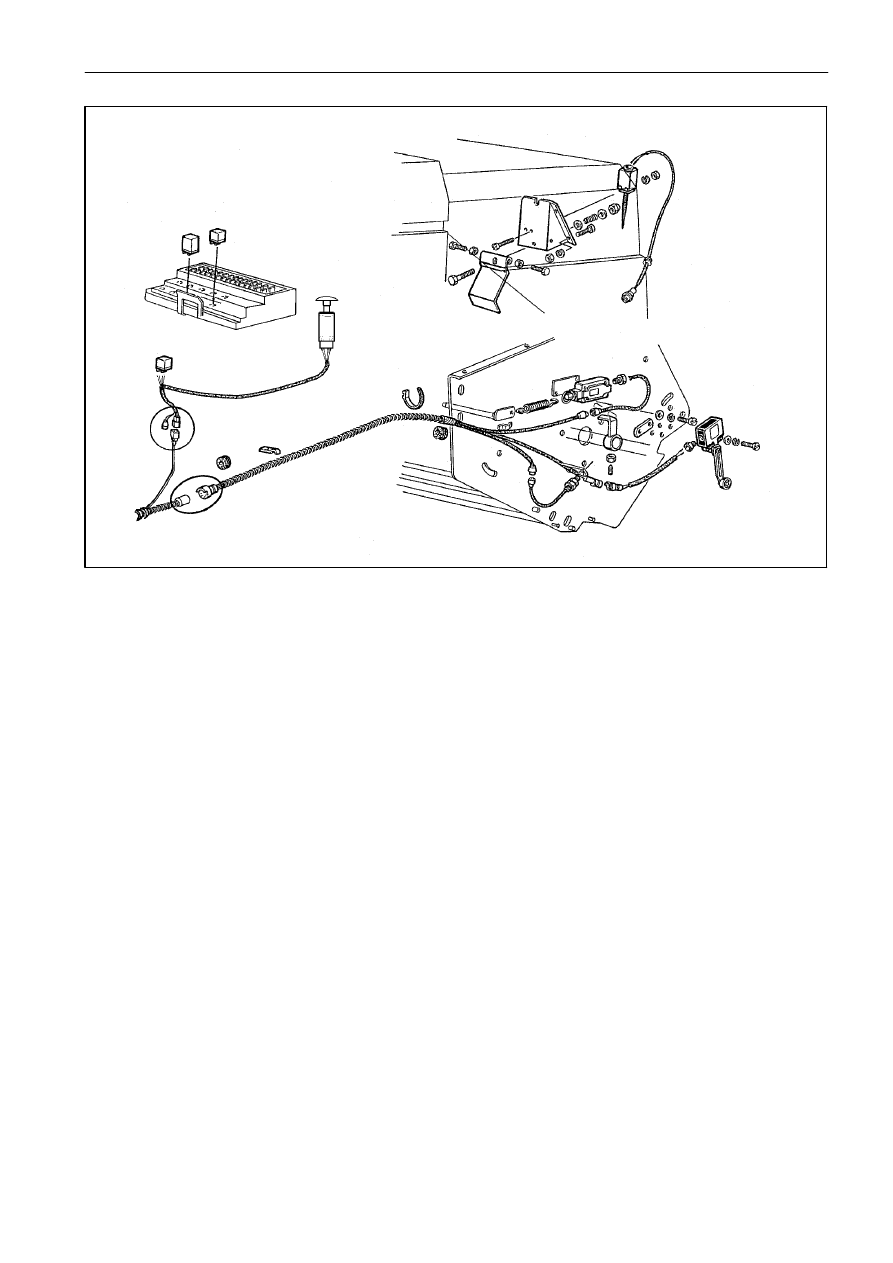

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ УПРАВЛЕНИЯ СОЛОМОРЕЗКОЙ И ПРИВОДОМ - Рис. 15

36.

Датчик управления вращением соломорезки

37.

Микровыключатель включения соломорезки, расположенный на кожухе

38.

Разъем для дополнительного кабеля соломорезки на левой стороне корпуса клавишного
соломотряса

41.

Разъемы для дополнительного кабеля микровыключателя на комбайнах с соломорезкой

148.

Вспомогательный микровыключатель аварийной сигнализации перегрузки клавишного
соломотряса на комбайнах с соломорезкой присоединен к розетке (P) дополнительного
кабеля кожуха клавишного соломотряса (Рис. 8)

159

Микровыключатель включения соломорезки на разбрасывателе

231.

Переключатель включения и выключения молотилки

P

Розетка для подключения вспомогательного микровыключателя клавишного соломотряса
при перегрузке (148) к соломорезке

R3

Блок аварийной сигнализации для системы управления оборотами соломорезки

R8

Реле управления включением соломорезки

R 26

Реле обеспечения включения соломорезки

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

39

327 208 090 - 01 - 2005

РИС. 15

R3.

R8.

38

41

36

37

159

P

148

231

R 26

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

40

327 208 090 - 01 - 2005

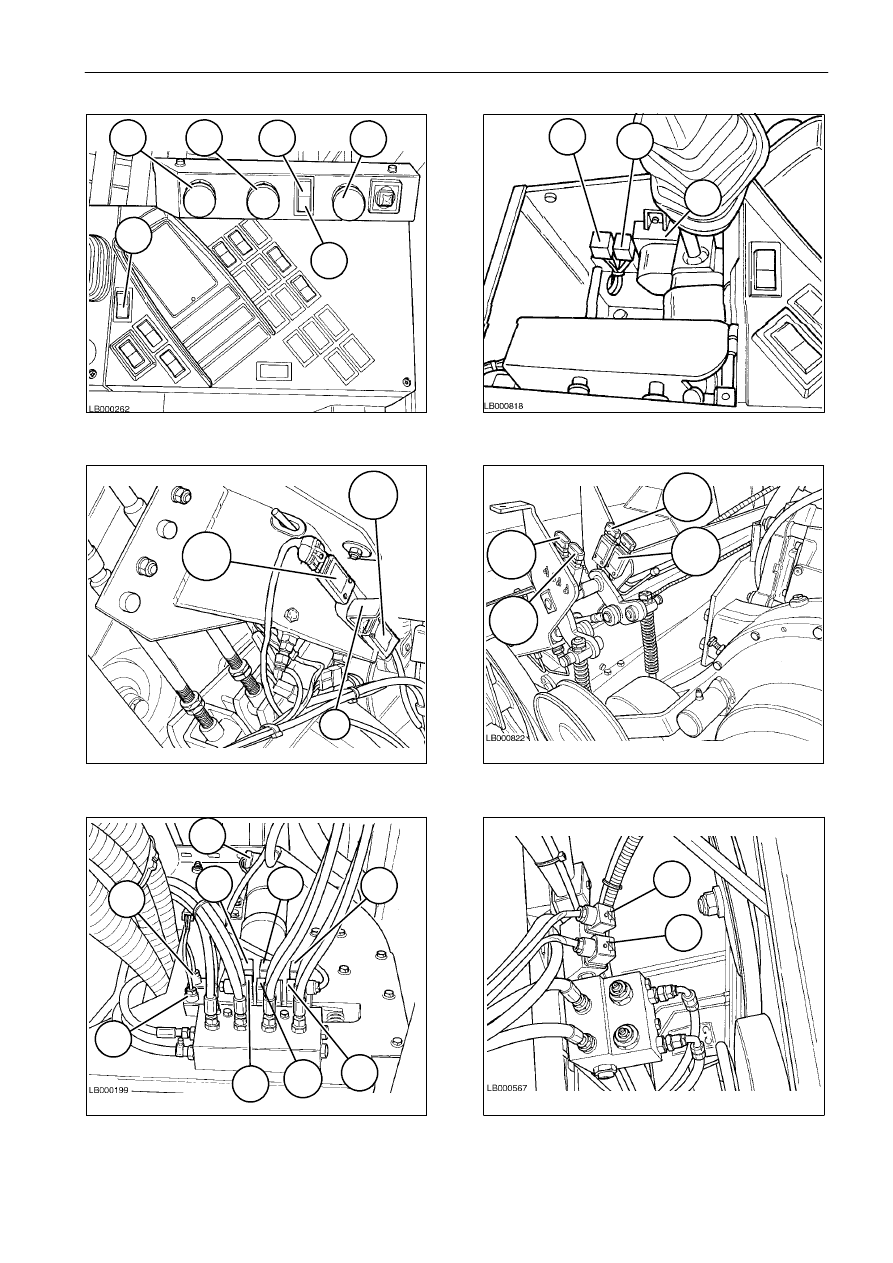

КОМПОНЕНТЫ ЭЛЕКТРОГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ

229.

Включение/отключение сигнальной лампы наличия оператора.

228.

Переключатель контрольного отключения многофункционального рычага

230.

Переключатель включения и выключения подающего механизма

231.

Переключатель включения и выключения молотилки

232.

Переключатель включения/отключения разгрузчика бункера

233.

Сигнальная лампа разгрузки бункера

16a.

Обмотка электромагнитного клапана E16 включения разгрузчика бункера

16b.

Обмотка электромагнитного клапана E16 отключения разгрузчика бункера

17a.

Обмотка электромагнитного клапана E17 включения молотилки

17b.

Обмотка электромагнитного клапана E17 отключения молотилки

18a.

Обмотка электромагнитного клапана E18 включения подающего механизма

18b.

Обмотка электромагнитного клапана E18 отключения подающего механизма

19a.

Обмотка электромагнитного клапана E19 бокового перемещения жатки вправо

19b.

Обмотка электромагнитного клапана E19 бокового перемещения жатки влево

20a.

Обмотка электромагнитного клапана E 20 включения соломорезки

20b.

Обмотка электромагнитного клапана E 20 отключения соломорезки

230a. Концевой переключатель включения подающего механизма

230b.

Концевой переключатель отключения подающего механизма

231a. Концевой переключатель включения молотилки

231b.

Концевой переключатель отключения молотилки

232a. Концевой переключатель включения разгрузки бункера

232b.

Концевой переключатель отключения разгрузки бункера

H.

Коробка диодов включения сигнальных ламп подачи и включения электрогидравлического
управления
E1 перепускной электромагнитный клапан

R25.

Релейный переключатель включения сигнального блока оборотов вала и вариатора битера/мотовила

R26.

Релейный переключатель включения блока аварийной сигнализации и питания управления
включения и отключения соломорезки

РЕГУЛИРОВКА КОНЕЧНЫЙ ПЕРЕКЛЮЧАТЕЛЕЙ

-

Ослабьте крепежные винты конечных переключателей на кронштейне и переместите их как можно
дальше от ведущей пластины ”C” (рис. 18) и от звеньев привода натяжителя (рис. 19).

-

Запустите двигатель, включите систему управления и отключите двигатель, оставив переключатели
включенными.

-

Отрегулируйте конечные переключатели ”a” так, чтобы они приводились в действие пластиной ”

C

(рис.18) и звеньями привода натяжителя (рис. 19), затем зафиксируйте их в таком положении, чтобы
после срабатывания они перемещались еще на 2 мм.

-

Запустите двигатель, отключите систему управления и выключите двигатель.

-

Отрегулируйте конечные переключатели ”b” так, чтобы они приводились в действие пластиной ”

C

(рис.18) и звеньями привода натяжителя (рис. 19), затем зафиксируйте их в таком положении, чтобы
после срабатывания они перемещались еще на 2 мм.

ПРИМЕЧАНИЕ:

убедитесь, что шток цилиндра разгрузчика бункера и управляющего контура
отключения соломорезки полностью выдвинут.

ПРИМЕЧАНИЕ:

несколько раз включите и отключите систему и убедитесь, что красная сигнальная
лампа управления концевого переключателя загорается на несколько секунд, и что это
происходит только в моменты включения и отключения.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

41

327 208 090 - 01 - 2005

16

17

18

19

20

21

230

231

R26.

R25.

130a

230b

C

132a

232b

231a

231b

16b

140

233

232

229

17a

17b

16a

20b

20a

19b

19a

18a

18b

H

228
