Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 65

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

7

327 208 090 - 01 - 2005

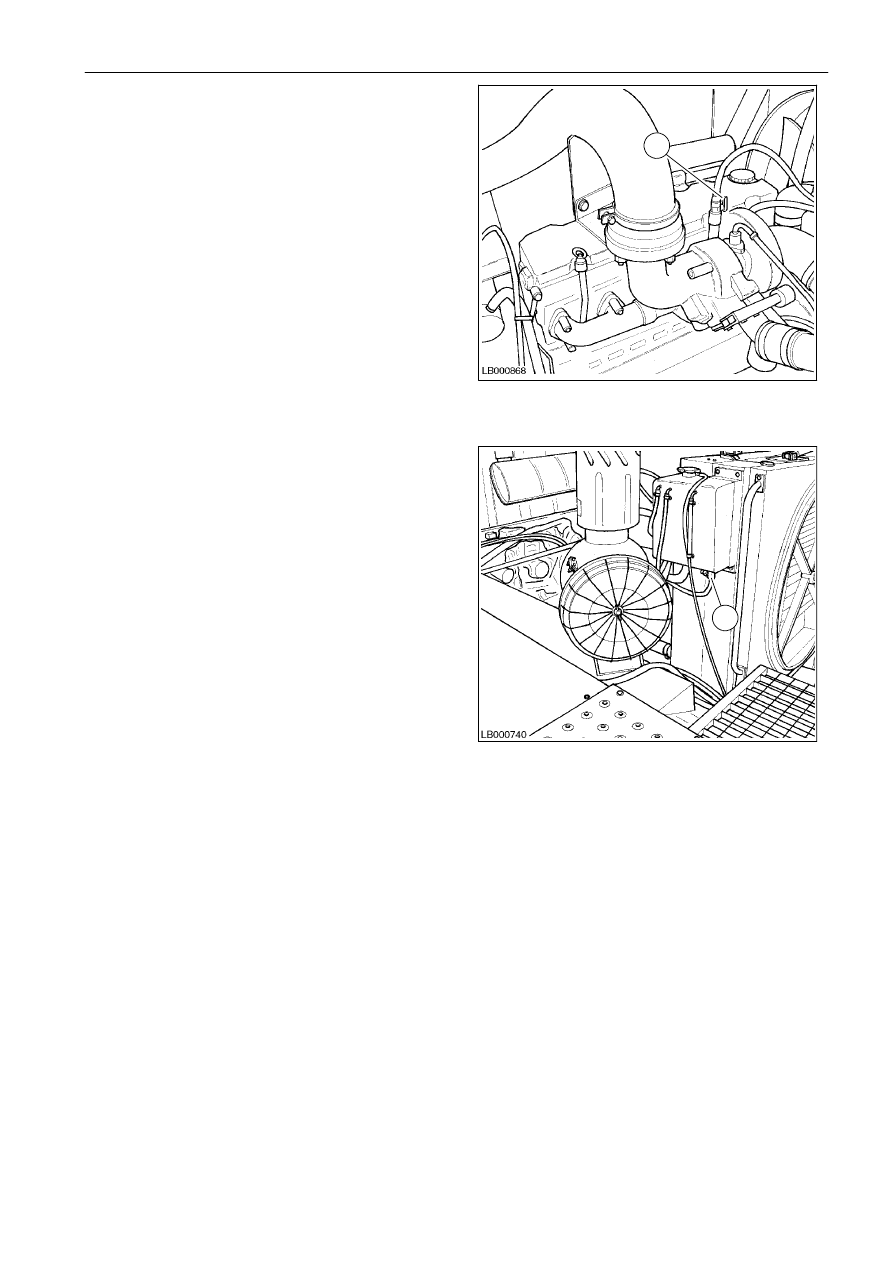

ОБОГРЕВ

Управление обогревом выполняется следующим
образом:

a.)Открыть кран(1) двигателя.

b.)Откройте кран (2) на расширительном баке

радиатора.

c.)Включите электровентилятор (3 - Рис.10).

d.)Включите обогрев кабины с помощью рукоятки

(5 - рис. 10).

ВАЖНОЕ ЗАМЕЧАНИЕ:

Работа двигателя с

низкой

скоростью

вращения

внутреннего

вентилятора

и при

максимальном значении

термостата запрещена.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

система

не

может

исправно работать, если не очищены фильтры и
отсутствует воздушный поток.

ВАЖНОЕ ЗАМЕЧАНИЕ:

Если машина не

использовалась в течение долгого времени,
перед запуском включите систему кондицио-
нирования с помощью рукоятки управления
электровентилятором и рукоятки управления
термостатом. Благодаря этому можно очистить
прокладку компрессора.

11

12

1

2

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

8

327 208 090 - 01 - 2005

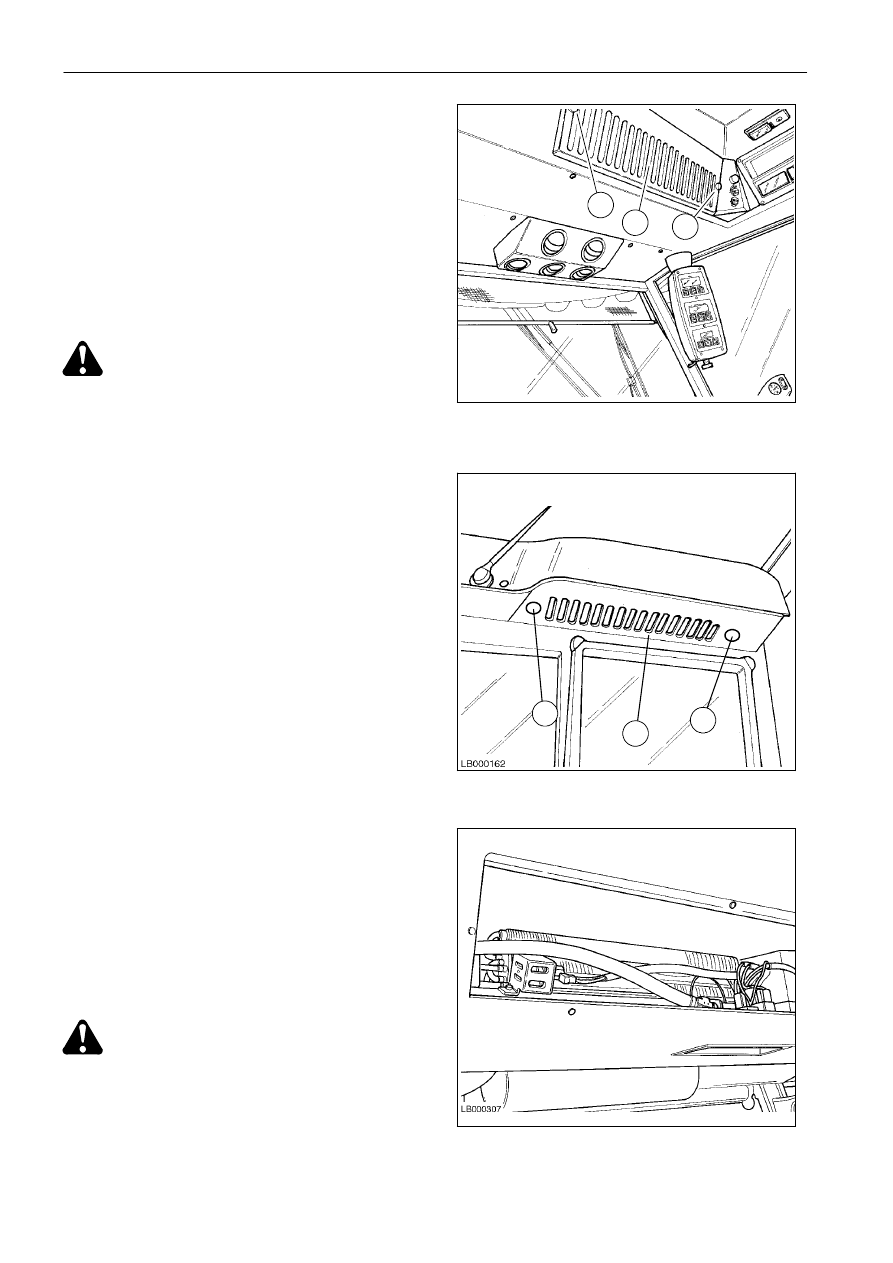

ВОЗДУШНЫЕ ФИЛЬТРЫ КАБИНЫ -
Рис. 13 - 14

Кабина

оборудована

двумя

воздушными

фильтрами; наружный фильтр очищает воздух,
всасываемый

системой,

внутренний

фильтр

улавливает посторонние примеси, которые могут
поступать через открытую дверь кабины.

При

работе

в

сильно

запыленной

среде

техническое обслуживание следует проводить
через более короткие интервалы (через каждые
10 часов работы).

ПРЕДУПРЕЖДЕНИЕ:

при

техническом

обслуживании фильтров кабины всегда
надевайте защитные очки и пылевой

респиратор.

Демонтаж фильтров выполняется следующим
образом:

D внутренний фильтр кабины: ослабьте два

винта (1) и снимите решетку (2), снимите
рукоятку на левой стороне и извлеките фильтр
из корпуса;

D наружный

фильтр

кабины:

ослабьте

две

рукоятки (3) и снимите панель (4); снимите два
блока крепления фильтра и извлеките их из
корпуса.

Очистка

фильтров

выполняется

следующим

образом:

D слегка выбейте фильтры о твердую и плоскую

поверхность наружной стороной вниз (один с
защитной сеткой). Продуйте гофры фильтра
сжатым воздухом (давлением не более 7 бар),
направляя поток воздуха изнутри – наружу.

Установите фильтры на место.

ИСПАРИТЕЛЬ - Рис. 15

Полностью откройте обе двери кабины.
Снимите

внутренний

фильтр

и

очистите

испаритель при помощи струи воздуха (во время
данной процедуры включите вентиляторы для
упрощения выброса пыли из отсека под крышей).
Проверяйте регулярность слива конденсата.

ПРЕДУПРЕЖДЕНИЕ: при очистке испа-
рителя всегда надевайте защитные очки и
пылевой респиратор.

13

14

15

3

1

1

2

3

4

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

9

327 208 090 - 01 - 2005

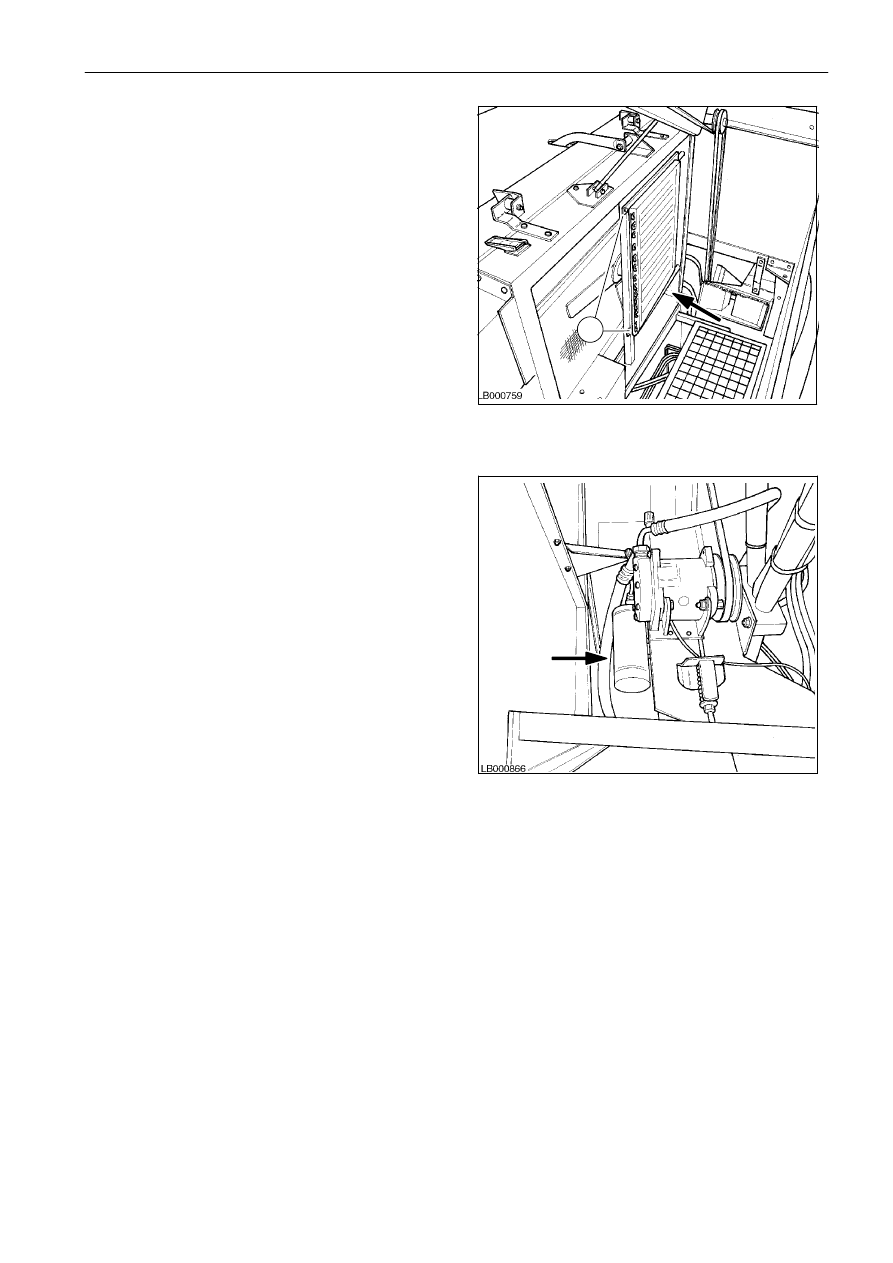

КОНДЕНСАТОР КАБИНЫ - Рис. 16

Очистить конденсатор, промыв его струей воды.
Проверьте ребра на наличие деформации, при
необходимости, выровняйте их.

Для более качественной очистки конденсатора
его можно повернуть наружу, ослабив винты (1).
По окончании очистки установить конденсатор в
исходное положение, закрепив винты (1).

ФИЛЬТР ОСУШИТЕЛЯ - Рис. 17

Хорошей практикой является замена фильтра
осушителя

квалифицированным

персоналом

перед каждым сезоном. Во время замены
проверить также уровень масла в компрессоре и
заправить систему кондиционирования воздуха.

Использовать масло SANDEN SP-20 и газ R134a.

Количество жидкости для заправки контура
составляет 2500 г.

Этот фильтр выполняет многие функции:
-

защита от коррозии;

-

механическая очистка;

-

предотвращение электролитических реакций;

-

снижение кислотности жидкости.

16

17

1

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

1

327 208 090 - 01 - 2005

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

55 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Рычаги и переключатели на передней панели приборов

2

. . . . . . . . . . . . . . . . . .

Переключатели задней панели приборов

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Световые индикаторы аварии и бортовой компьютер

4

. . . . . . . . . . . . . . . . . . . . .

Двигатель (самодиагностика)

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрооборудование панели управления

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Agritronic (Монитор характеристик - Бортовой компьютер -
Terra- Control)

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Настройка реостатов

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Переключатели управления счетчиком гектаров

22

. . . . . . . . . . . . . . . . . . . . . . . .

55100

Жгуты проводов и разъемы

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрические схемы

43

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

91

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5A

5B

6A

АККУМУЛЯТОРНАЯ БАТАРЕЯ

В

. . . . . . . . . . . . . . . . . . . . . .

12

- Тип

Ач

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

150

- Максимальный ток

A

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

650

СТАРТЕР

- Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BOSCH 12В

- Мощность

кВт

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

ГЕНЕРАТОР

- Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BOSCH 14В

- Зарядная емкость

Ач

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

120

Напряжение управляется регулятором

В

. . . . . . . . . . . . . .

13,6

÷ 14,4
