Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 61





РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

10

327 208 092 - 01 - 2007

D2

клапанный блок с электрогидравлическим управлением

:

ручное управление электромагнитным золотниковым клапаном Y7
(внутри крышки)

L5

дроссель, 1,5 мм

L6

дроссель, 1 мм

L7, L8, L9, L10, L11 - дроссели 0,5 мм
F

сетчатые фильтры, вкручивающиеся в корпус контрольного клапана

Y7.

Нормально открытый золотниковый электромагнитный клапан

Y8.

качающийся нормально закрытый электромагнитный клапан

Y9.

нормально закрытый электромагнитный клапан включения молотилки

Y10. Нормально закрытый электромагнитный клапан для управления

разгрузкой бункера

Y11.

Нормально закрытый, электромагнитный клапан для управления
включением жатки

Y12. Нормально закрытый электромагнитный клапан для управления

включением соломорезки (дополнительное оборудование)

Y13. Нормально закрытый электромагнитный клапан для управления

увеличением оборотов битера

Y14. Нормально закрытый электромагнитный клапан для управления

уменьшением оборотов битера

V2.

регулировочный клапан максимального давления: значение настройки - 85 бар

V2b. регулировочный клапан максимального давления: значение настройки - 50 бар

L

F

F

V2

L7.

L8.

L9.

L10.

L11.

V2b

85 бар (T-1/4 GAS)

:

L5.

D2

L6.

Y14

Y8

Y7

Y9

Y10

Y11

Y12

a

a

a

a

a

b

b

b

b

b

Y13

50 бар (T-7/16” )

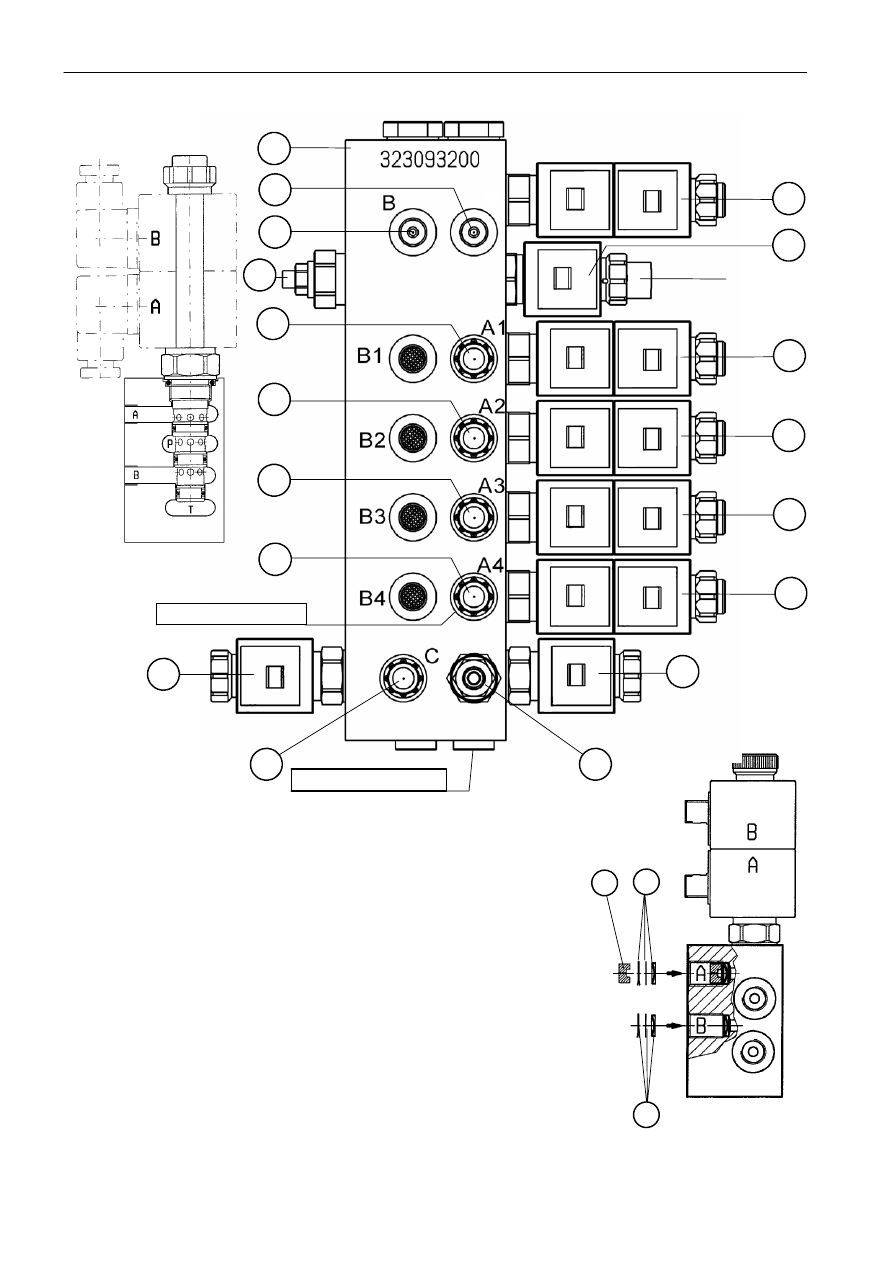

КОНТРОЛЬНЫЙ КЛАПАН С ЭЛЕКТРОГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

11

327 208 092 - 01 - 2007

КОНТРОЛЬНЫЙ КЛАПАН С ЭЛЕКТРОГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ОДНОСТОРОННЕГО ДЕЙСТВИЯ: Y7 - Y13 - Y14
Золотниковый электромагнитный клапан Y7 (единственный нормально открытый электромагнитный клапан
в данном распределительном клапане) срабатывает одновременно со всеми электромагнитными клапанами
двустороннего действия и клапаном увеличения оборотов битера Y13. Данный клапан закрывает возвратный контур
резервуара (для повышения давления в системе), Затем в зависимости от того, какой контур будет использоваться,
открывается электромагнитный клапан соответствующей функции и масло поступает в нужный контур.
Электромагнитный клапан уменьшения оборотов битера Y14 является единственным независимым клапаном
в распределительном клапане. При его открытии масло поступает в сливную линию, и обороты битера снижаются.

УЗЛЫ С ЭЛЕКТРОМАГНИТНЫМИ КЛАПАНАМИ ДВУСТОРОННЕГО ДЕЙСТВИЯ:
Y8 - Y9 - Y10 - Y11 - Y12

ВКЛЮЧЕНИЕ:

подъем управляющей рукоятки на панели приборов; одновременная подача питания на
электромагнитный клапан Y7 и обмотку данного распределительного клапана. При этом масло
поступает из канала Р в канал А и заполняет камеру цилиндра со стороны штока.
Из противоположной камеры происходит слив масла через канал в возвратный контур через
тот же электромагнитный клапан.
Перемещение штока внутрь цилиндра вызывает натяжение ремня и срабатывание концевого
переключателя,

который отключает

питание

перечисленных

выше электромагнитных

клапанов, когда натяжитель ремня проходит мертвую точку.

ОТКЛЮЧЕНИЕ: опускание управляющей рукоятки на панели приборов; одновременная подача питания на

электромагнитный клапан Y7 и обмотку B. При этом масло поступает из канала в канал B
и поступает в камеру цилиндра, противоположную штоку. Из другой камеры масло через канал
сливается в возвратную линию через электромагнитный клапан.
Шток цилиндра ослабляет натяжение ремня и включает концевой переключатель, который
отключает питание электромагнитных клапанов.

ВАЖНО

-

Включение молотилки необходимо выполнять только при низких оборотах двигателя.

-

Красный индикатор на Agritronicplus EV. COM. отображает наличие питания на электромагнитных
клапанах включения и отключения молотилки.
Данная операция занимает несколько секунд, затем красный индикатор ДОЛЖЕН погаснуть.
Если индикатор постоянно горит, необходимо проверить настройку и/или работу конечных
переключателей.

ПИТАНИЕ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ, РАСПОЛОЖЕННЫХ В УПРАВЛяЮЩЕМ

РАСПРЕДЕЛИТЕЛЬНОМ КЛАПАНЕ ЖАТКИ С ЭЛЕКТРОГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

ЦВЕТ КАБЕЛЯ

НАЗНАЧЕНИЕ

ЭЛЕКТРИЧЕСКИЙ

РАБОТА ЖАТКИ

ПИТАНИЕ

ЭЛЕКТРОМАГНИТНОГ

О КЛАПАНА

CB-VZ-C

Управление открыванием/закрыванием

поворотной трубы

Y7-Y8a-Y8b

Первое положение

ключа зажигания

CB-GN-ZN

Управление включением/отключением

молотилки

Y7-Y9a-Y9b

Первое положение

ключа зажигания

CB-BN-CN

Управление включением/отключением

выгрузкой зерна

Y7-Y10a-Y10b

Двигатель включен

CB-AN-RN

Управление включением/отключением

жатки

Y7-Y11a-Y11b

Двигатель включен

CB-VN-HN

Управление включением/выключением

соломорезки

Y7-Y12a-Y12b

Двигатель включен

CB-MN

Управление повышением частоты

вращения битера

Y7-Y13

Включенный

двигатель

R

Управление уменьшением частоты

вращения битера

Y14

д

и молотилка

ТАБЛИЦА ЦВЕТОВ КАБЕЛЕЙ

A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый

N = черный - R = красный - S = розовый - V = зеленый - Z = фиолетовый

Y7

V2

Y9

Y10

Y11

Y12

Y13

V2b

Y14

L11.

L10.

L9.

L8.

L7.

Y8

L6.

L5.

85 бар (T-1/4 GAS)

50 бар (T-7/16” )

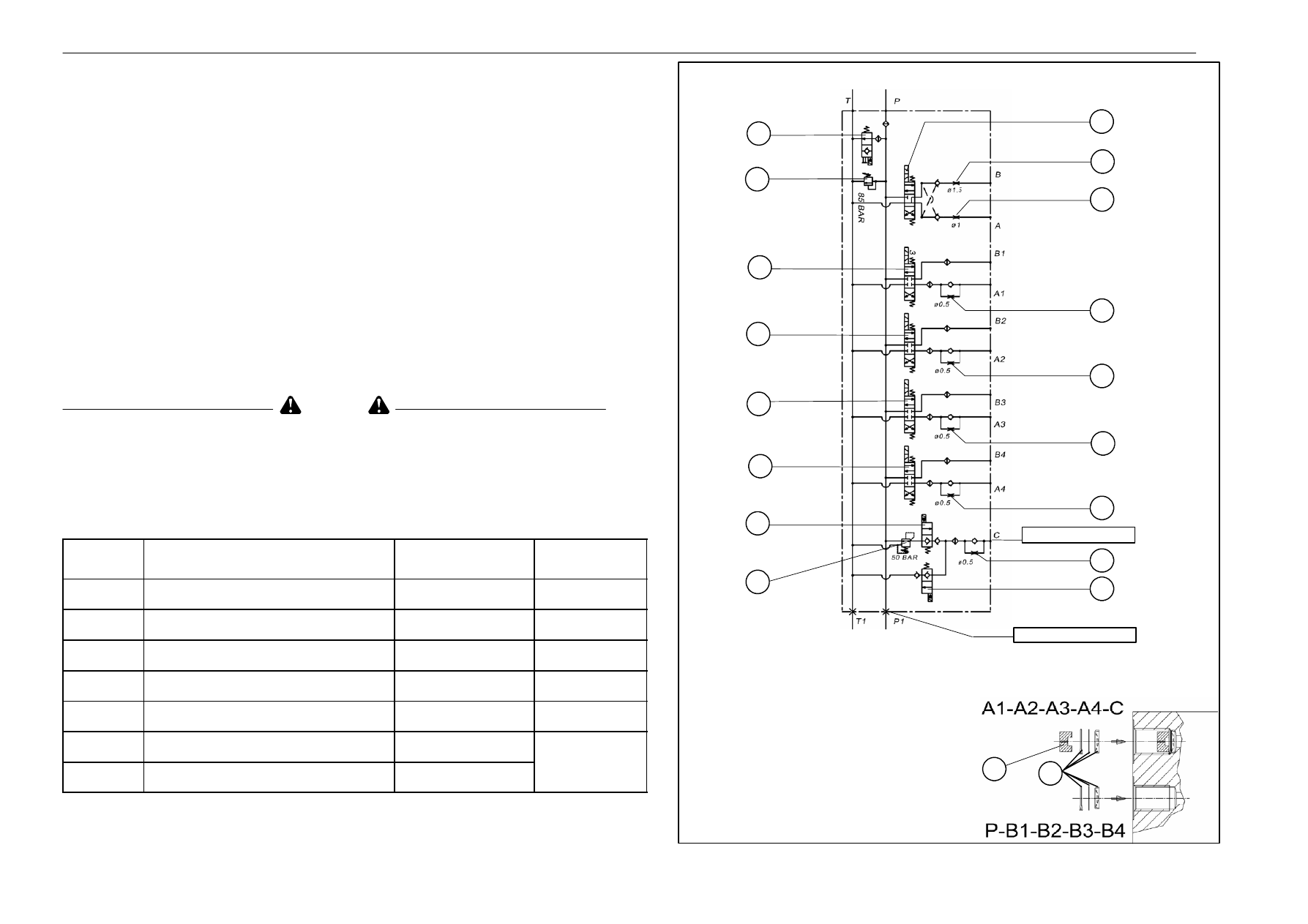

УПРАВЛЯЮЩИЙ КЛАПАН ВАРИАТОРА ОБОРОТОВ БИТЕРА, РЕГУЛИРОВКА ПОЛОЖЕНИЯ
РАЗГРУЗОЧНОЙ ТРУБЫ И УПРАВЛЕНИЕ ЭЛЕКТРОГИДРАВЛИЧЕСКИМ ВКЛЮЧЕНИЕМ

Односторонние дроссели должны быть установлены плоским торцом наружу, как показано на рисунке.
Дроссели имеют калиброванные отверстия следующих размеров: L5=1,5 мм- L6= 1 мм,
- L7-L8-L9-L10 = 0,5 мм:

L

Y = ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

L = ДРОССЕЛЬ

F = ФИЛЬТР

V = РЕГУЛИРОВОЧНЫЕ КЛАПАНЫ

F

РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

1

327 208 090 - 01 - 2005

Раздел 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

41000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Сечения и диаграммы

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

41 106

Поперечные рулевые тяги

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5A

5B

6A

Производительность насоса рулевой системы

л/мин

14

Усилитель руля

тип

OSPC 125

Калибровка клапана ограничения давления

бар

140

Калибровка предохранительного клапана

бар

200

Тип масла, используемого в системе

BP SUPER HYDRAULIC 46

Количество масла

В соответствии с объемом сервисного

бака

Тип оси

Регулируемая

Цилиндры рулевой системы

кол-во

2

РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

2

327 208 090 - 01 - 2005

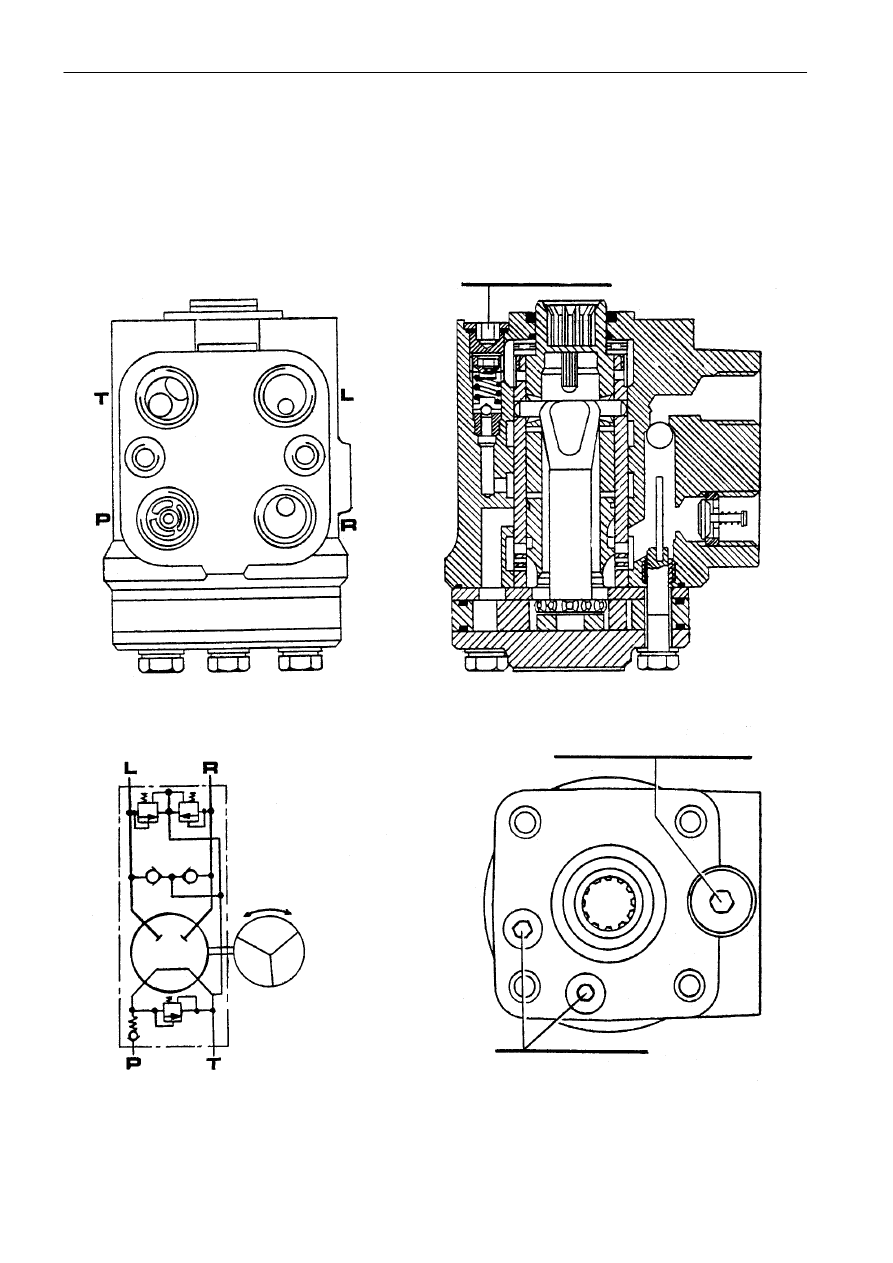

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ

ГИДРООБЪЕМНОЕ РУЛЕВОЕ УПРАВЛЕНИЕ

Предохранительный клапан
140 бар

Предохранительный клапан
200 бар

Предохранительные клапаны

Контрольные клапаны

Предохранительный клапан
140 бар
