Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 60

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

6

327 208 092 - 01 - 2007

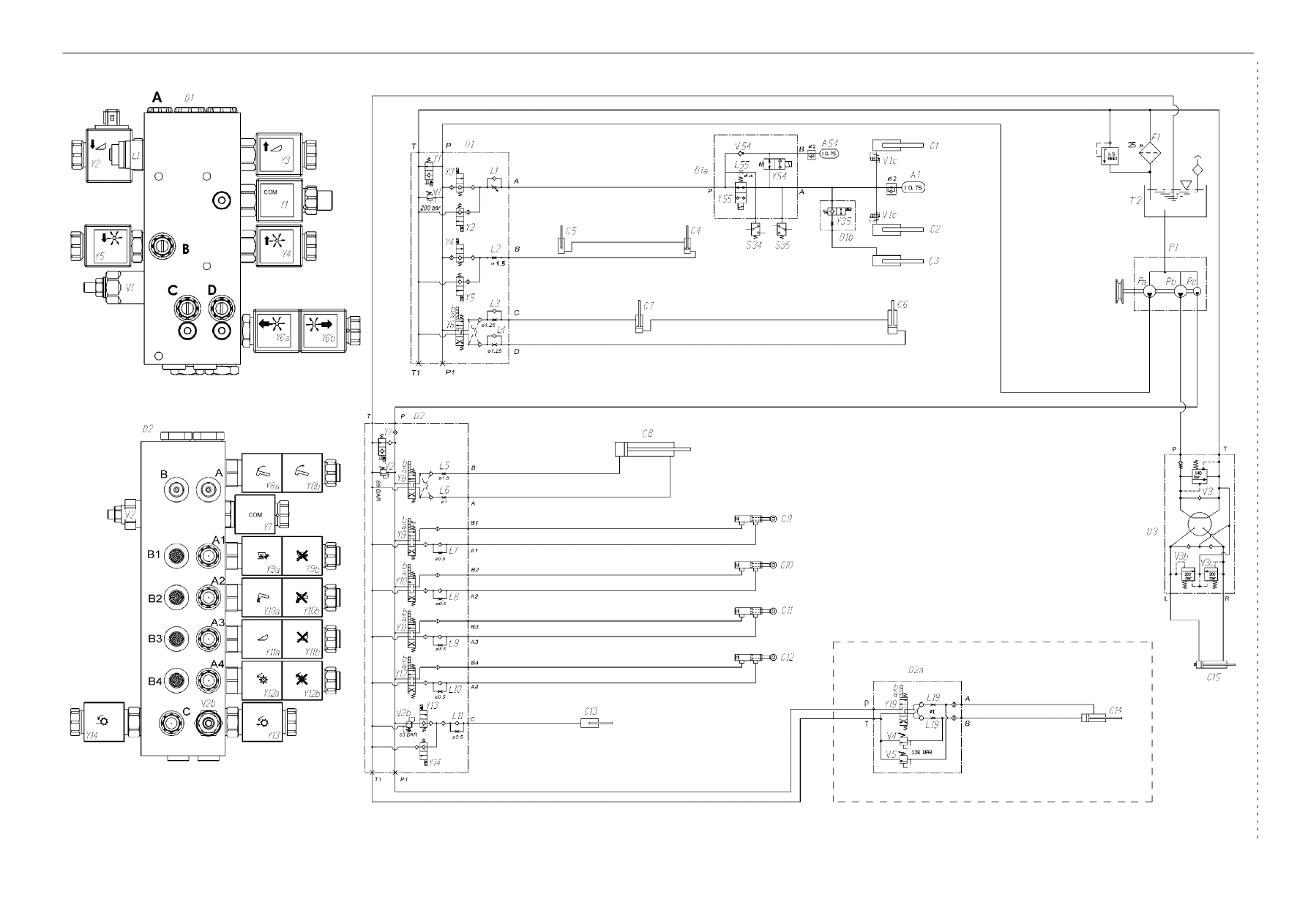

ОБЩАЯ СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

A1.

Гидропневматические

амортизаторы

(0,75 л).

A54.

Гидропневматические

амортизаторы

(0,75 л).

C1, C2. Подъемные цилиндры жатки
C3.

Вспомогательные

цилиндры

подъема

жатки (дополнительное оборудование)

C4.

Цилиндр

регулирования

положения

мотовила по вертикали - правая сторона

C5.

Цилиндр

регулирования

положения

мотовила по вертикали - левая сторона

C6.

Цилиндр перемещения мотовила вперед/
назад- правая сторона

C7.

Цилиндр перемещения мотовила вперед/
назад- левая сторона

C8.

Цилиндр

управления

положением

разгрузочной трубы

C9.

Цилиндр включения молотилки

C10.

Цилиндр включения разгрузки зернового
бункера

C11.

Цилиндр включения жатки

C12.

Цилиндр

включения

соломорезки

(дополнительное оборудование)

C13.

Цилиндр вариатора частоты вращения
битера

C14.

Цилиндр боковых перемещений жатки
(дополнительное оборудование)

C15.

Цилиндр усилителя рулевого управления

D1.

Клапанный блок управления жаткой

D1a.

Гидравлический

блок

системы

Terra-Control

D1b.

Гидравлический

блок

отключения

вспомогательного цилиндра управления
жаткой (дополнительное оборудование)

D2.

Управляющий

блок

клапанов

для

электрогидравлического

управления,

управления

положением

разгрузочной

трубы и вариатором частоты вращения
битера

D2a.

Гидравлический

блок

управления

боковым

перемещением

жатки

(дополнительное оборудование)

D3.

Усилитель рулевого управления

F1.

Фильтр

линии

возврата

масла

в резервуар

L1.

Регулируемый дроссель

L2.

Однопоточный

дроссель

(отверстие

Ш 1 мм)

L3, L4. Однопоточный

дроссель

(отверстие

Ш 1,25 мм)

L5.

Fдроссель (отверстие Ш 1,5 мм)

L6.

Fдроссель (отверстие Ш 1 мм)

L7, L8, L9, L10, L11.

Однопоточный дроссель
(отверстие Ш 0,5 мм)

L19.

Fдроссель (отверстие Ш 1 мм)

L55.

Fдроссель (отверстие Ш 1,5 мм)

P1.

Гидравлический насос

Pa.

Гидравлический насос, обеспечивающий
функционирование жатки (управляющий
клапанный блок D1)

Pb.

Гидравлический

питающий

насос

управляющего клапанного блока (D2)

Pc.

Гидравлический

насос

усилителя

рулевого управления

S34.

Реле давления бокового перемещения
жатки (при включенном перемещении)

S35.

Реле давления, которое обеспечивает
включение

индикатора

при

контакте

жатки с грунтом

T2.

Гидравлический резервуар

V1.

Клапан

ограничения

максимального

давления (200 бар)

V1c.

Предохранительный клапан подъемных
цилиндров жатки

V2.

Клапан

ограничения

максимального

давления (85 бар).

V2b.

Клапан

ограничения

максимального

давления (50 бар).

V3.

Клапан

ограничения

максимального

давления (140 бар)

V3b, V3c. Предохранительный клапан
V4.

Предохранительный

клапан

-

левая

сторона жатки

V5.

Предохранительный

клапан

-

правая

сторона жатки

V54.

Предохранительный клапан (подъемных
цилиндров жатки).

Y1.

Золотниковый электромагнитный клапан
(нормально открытый), расположенный в
управляющем блоке клапанов (D1).

Y2.

Электромагнитный клапан
(нормально закрытый) опускания жатки

Y3.

Электромагнитный клапан
(нормально закрытый) подъема жатки

Y4.

Электромагнитный клапан
(нормально закрытый) подъема мотовила

Y5.

Электромагнитный клапан
(нормально закрытый) опускания мотовила

Y6.

Электромагнитный клапан управления
перемещением мотовила впереди назад

Y7.

Золотниковый электромагнитный клапан
(нормально открытый), расположенный в
управляющем блоке клапанов (D2).

Y8.

Электромагнитный клапан управления
положением разгрузочной трубы

Y9.

Электромагнитный

клапан

включения

молотилки

Y10.

Электромагнитный

клапан

включения

разгрузки зернового бункера

Y11.

Электромагнитный

клапан

включения

жатки

Y12.

Электромагнитный

клапан

включения

соломорезки (дополнительное оборудо-
вание)

Y13.

Электромагнитный клапан (нормально
закрытый) повышения частоты вращения
битера

Y14.

Электромагнитный клапан (нормально
закрытый) понижения частоты вращения
битера

Y19.

Электромагнитный клапан поперечного
выравнивания жатки

Y35.

электромагнитный клапан включения/
отключения вспомогательного цилиндра
жатки (дополнительное оборудование)

Y54.

Электромагнитный клапан отключения
амортизаторов при включении системы
Terra-Control

Y55.

Электромагнитный клапан ограничения
потока

при

включении

системы

Terra-Control

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

7

327 208 092 - 01 - 2007

ОБЩАЯ СХЕМА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

8

327 208 092 - 01 - 2007

200 бар (1/4 GAS)

:

L4.

L3.

Y1

Y5

Y6

Y3

L1.

L2.

L3.

D1

Y2

Y5

Y1

Y3

Y4

a

b

D1b.

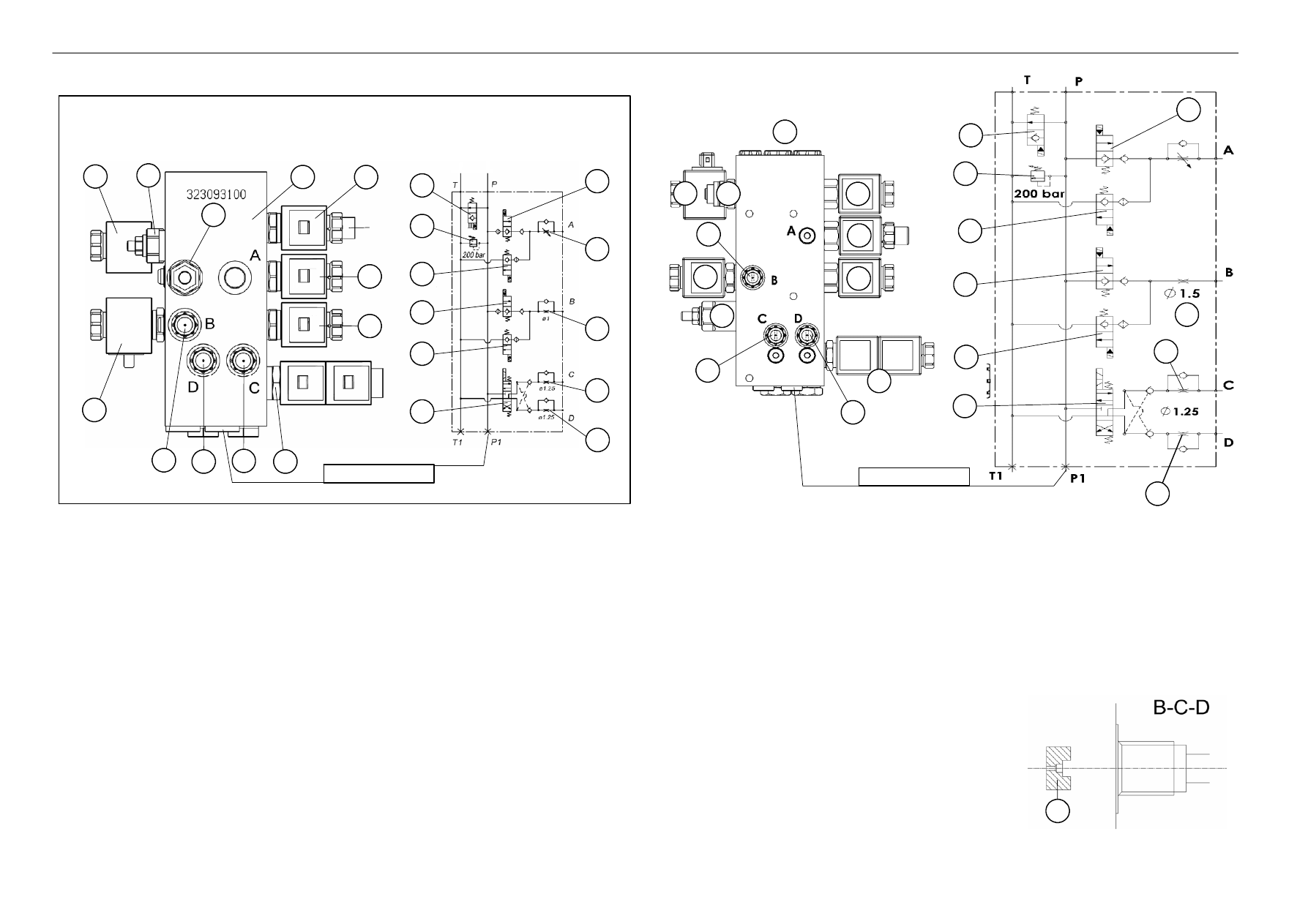

УПРАВЛЯЮЩИЙ КЛАПАН ЖАТКИ

:

Ручное управление электромагнитным золотниковым клапаном Y1 (внутри крышки)

Y = ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
L = ОДНОПОТОЧНЫЙ ДРОССЕЛЬ
V = РЕГУЛИРОВОЧНЫЕ КЛАПАНЫ

Y1.

Нормально открытый золотниковый электромагнитный клапан

Y2.

Нормально закрытый электромагнитный клапан для управления опусканием жатки

Y3.

Нормально закрытый электромагнитный клапан для управления подъемом жатки

Y4.

Нормально закрытый электромагнитный клапан для управления подъемом мотовила

Y5.

Нормально закрытый электромагнитный клапан для управления опусканием мотовила

Y6.

Электромагнитный клапан управления перемещением мотовила впереди назад

Однопоточные дроссели устанавливаются так, чтобы плоская сторона была направлена наружу,
как показано на рисунке.

L1.

клапан регулировки скорости опускания жатки. Чтобы
отрегулировать этот клапан, синхронизируйте время
подъема и опускания жатки. Отверните его на два с
половиной оборота, считая от закрытого положения
(стандартная настройка)

L2.

Однопоточный дроссель с отверстием в центре

1,5 мм

L3.

Однопоточный дроссель с отверстием в центре

1,25 мм

L4.

Однопоточный дроссель с отверстием в центре

1,25 мм

V1.

Максимальное давление на регулировочном клапане:
значение настройки - 200 бар

L

V1

L2.

Y6

Y2

Y4

V1

L4.

323266500

200 бар (1/4 GAS)

:

L2.

L4.

L3.

Y1

V1

Y2

Y4

Y5

Y6

Y3

L1.

L2.

L3.

L4.

D1

V1

Y2

Y5

Y1

Y3

Y4

Y6

a

b

D1a

Управляющий клапан устанавливается

(Серийные номера будут указаны при

при серийных номерах до

следующем обновлении документа)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D1 a.

УПРАВЛЯЮЩИЙ КЛАПАН ЖАТКИ

D1b

Управляющий клапан устанавливается

(Серийные номера будут указаны при

при серийных номерах до

следующем обновлении документа)

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ПРИМЕЧАНИЕ: схемы управляющих клапанов D1a и D1b отличаются только диаметром отверстия

дросселя L2, соответствующего

∅ 1 мм.

L1.

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

9

327 208 092 - 01 - 2007

УПРАВЛЯЮЩИЙ КЛАПАН ЖАТКИ

РАБОТА:

ПОДЪЕМ ЖАТКИ И МОТОВИЛА:

использование соответствующих переключателей на многофункциональном рычаге; электромагнитный
клапан Y1, который закрывает возвратную линию в резервуар (повышение давления в контуре),
и одновременная подача питания на один из следующих электромагнитных клапанов: Y3 для поднятия
жатки (открывает контур подачи масла от канала P к каналу A. При этом заполняются камеры подъемных
цилиндров жатки);
или подается питание на клапан Y4, используемый для поднятия мотовила (открывает контур подачи
масла от канала P к каналу B. При этом заполняются камеры подъемных цилиндров мотовила).

ОПУСКАНИЕ ЖАТКИ И МОТОВИЛА:

использование соответствующих переключателей на многофункциональном рычаге; подача питания на
электромагнитный клапан Y2, используемый для опускания жатки. В этом случае масло под давлением
проходит от канала A к каналу T через регулируемый дроссель L1;

Или происходит включение клапана Y5, используемого для опускания мотовила. При этом масло под
давлением поступает от канала B в канал T через дроссель постоянного размера L2;

ДВИЖЕНИЕ МОТОВИЛА ВПЕРЕД И НАЗАД:

использование соответствующих переключателей на многофункциональном рычаге; подача питания на
электромагнитный клапан Y1, который закрывает возвратный контур в резервуар (повышение давления
в контуре). Кроме того, происходит подача питания на электромагнитный клапан Y6: обмотка A для
движения вперед или обмотка B для движения назад.

ПРИМЕЧАНИЕ:

-

электромагнитные клапан Y2, Y3, Y4, Y5 являются клапанами одностороннего
действия, клапан Y6 - двустороннего действия.

ПИТАНИЕ ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ, ИСПОЛЬЗУЮЩИХСЯ ДЛЯ

УПРАВЛЕНИЯ ЖАТКОЙ

ЦВЕТ КАБЕЛЯ

НАЗНАЧЕНИЕ

ЭЛЕКТРИЧЕСКИЙ

РАБОТА ЖАТКИ

ПИТАНИЕ

ЭЛЕКТРОМАГНИТНОГО

КЛАПАНА

M - MS

Управление подъемом жатки

Y1 - Y3

Двигатель включен

S

Опускание жатки

Y 2

Двигатель включен

M - ZB

L

Управление подъемом мотовила

Y1 - Y4

Двигатель включен

H

Управление опусканием
мотовила

Y5

Двигатель включен

M - A - MC

L

Управление движением мотовила
вперед/назад

Y1-Y6a-Y6b

Первое положение ключа

зажигания

ТАБЛИЦА ЦВЕТОВ КАБЕЛЕЙ

A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый

N = черный - R = красный - S = розовый - V = зеленый - Z = фиолетовый
