Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 59

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

2

327 208 092 - 01 - 2007

ГИДРАВЛИЧЕСКИЙ НАСОС, ОБЕСПЕЧИВАЮЩИЙ ЭЛЕКТРОГИДРАВЛИЧЕСКОЕ УПРАВЛЕНИЕ,
УСИЛЕНИЕ РУЛЕВОГО УПРАВЛЕНИЯ И УПРАВЛЕНИЕ ЖАТКОЙ

Тип насоса

с тремя наборами шестерен и изменяемой

производительность

Трансмиссия

тип ремня

Частота вращения насоса

2380 об/мин

Производительность секции насоса управления
жаткой

25,5 л/мин

Производительность секции насоса усилителя
рулевого управления

14 л/мин

Производительность секции насоса
электрогидравлического управления
производительность

5,2 л/мин

РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН ПРИВОДА ЖАТКИ

Тип распределительного клапана

моноблочный, с электромагнитными клапанами

одностороннего и двустороннего действия

Тип электромагнитного клапана

нормально открытый (1 шт.) - нормально закрытый (5 шт.)

Нормально открытые электромагнитные
клапаны одностороннего действия

золотниковый электромагнитный клапан

Нормально закрытые электромагнитные
клапаны одностороннего действия

подъем/опускание жатки

подъем/опускание мотовила

Нормально закрытые электромагнитные
клапаны двустороннего действия

движение мотовила вперед/назад

ВАРИАТОР БИТЕРА И УПРАВЛЯЮЩИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН С ЭЛЕКТРОГИДРА-
ВЛИЧЕСКИМ УПРАВЛЕНИЕМ

Тип распределительного клапана

моноблочный, с электромагнитными клапанами

одностороннего и двустороннего действия

Тип электромагнитного клапана

нормально открытый (1 шт.) - нормально закрытый (7 шт.)

Нормально открытые электромагнитные
клапаны одностороннего действия

золотниковый электромагнитный клапан

Нормально закрытые электромагнитные
клапаны одностороннего действия

снижение/увеличение частоты вращения барабана

Нормально закрытые электромагнитные
клапаны двустороннего действия

открытие/закрытие поворотной трубы

включение и выключение молотилки

включение/отключение разгрузки зернового бункера

включение/отключение жатки

включение/отключение соломорезки

(дополнительное оборудование)

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

3

327 208 092 - 01 - 2007

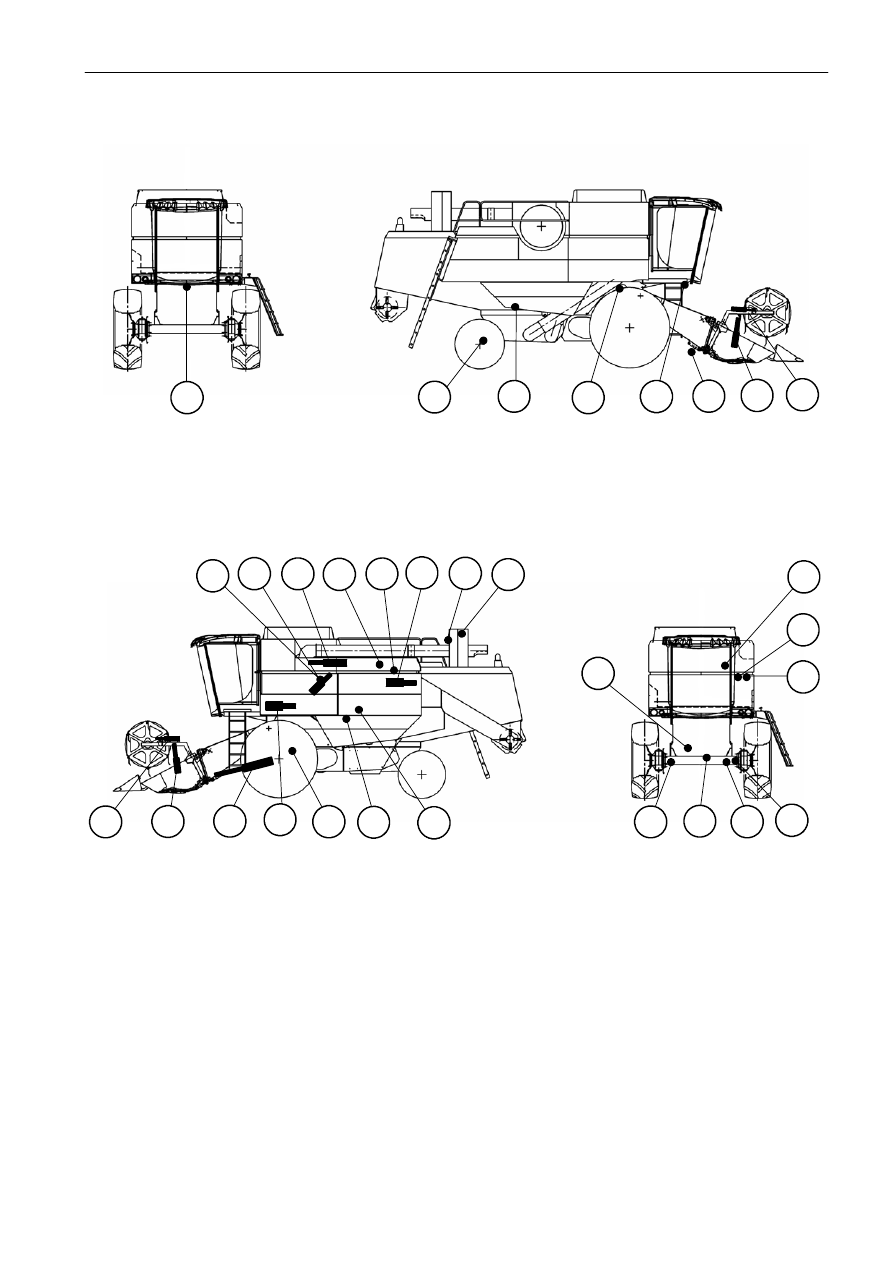

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

D3

C4.

C14.

C13.

D1

C15.

D3

C6.

C4.

Цилиндр регулирования положения
мотовила по вертикали - правая сторона

C6.

Цилиндр перемещения мотовила
вперед/назад - правая сторона

C13. Цилиндр вариатора частоты вращения

битера

C14. Цилиндр боковых перемещений жатки

(дополнительное оборудование)

C15. Цилиндр усилителя рулевого управления
D1.

Клапанный блок управления жаткой

D3.

Усилитель рулевого управления

C10.

C9.

C8.

P1

P2

C12.

T1

T2

D2a

D2

M1

C2.

C5.

C7.

C11.

C8.

C9.

C10.

C1.

D1a

C2.

D1b

C3.

C1-C2. Подъемные цилиндры жатки

C3.

Вспомогательные цилиндры подъема

жатки (дополнительное оборудование)

C5.

Цилиндр регулирования положения
мотовила по вертикали - левая сторона

C7.

Цилиндр перемещения мотовила
вперед/назад - левая сторона

C8.

Цилиндр управления положением
разгрузочной трубы

C9.

Цилиндр включения молотилки

C10. Цилиндр включения разгрузки зернового

бункера

C11.

Цилиндр включения жатки

C12. Цилиндр включения соломорезки

(дополнительное оборудование)

D2.

Управляющий блок клапанов для
электрогидравлического управления,
управления положением разгрузочной трубы
и вариатором частоты вращения битера

D1a. Гидравлический блок системы Terra-Control

D2a. Гидравлический блок управления боковым

перемещением жатки (дополнительное
оборудование)

D1b. Гидравлический блок отключения

вспомогательного цилиндра управления
жаткой (дополнительное оборудование)

P1.

Гидравлический насос

P2.

Гидростатический насос

M1.

Гидростатический двигатель

T1.

Гидростатический резервуар

T2.

Гидравлический резервуар

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

4

327 208 092 - 01 - 2007

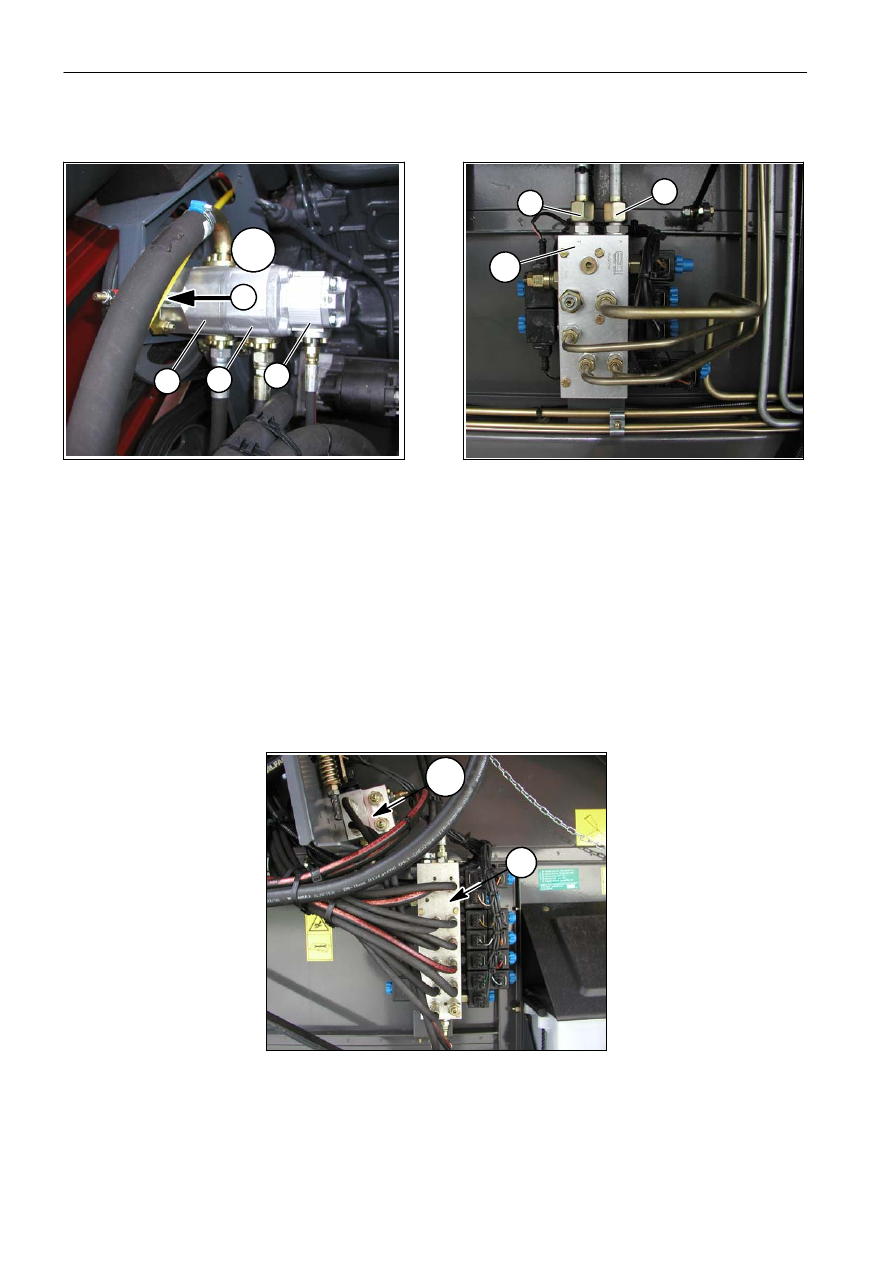

УПРАВЛЯЮЩИЕ КЛАПАНЫ И ГИДРАВЛИЧЕСКИЕ НАСОСЫ МОДЕЛЕЙ REV

D2. Клапанный

блок

электрогидравлического

управления

D2a. Клапан управления боковым перемещением

жатки (дополнительное оборудование).

1

2

P1 Вспомогательный насос
1.

Корпус

секции

насоса,

отвечающей

за

управление жаткой (P = 25,5 л/мин)

2.

Корпус секции насоса, обеспечивающей
усиление рулевого управления (P = 14 л/мин)

3.

Корпус

секции

насоса,

отвечающей

за

электрогидравлическое управление
(P = 5,2 л/мин)

4.

The three-element pump installed on 5A - 5B - 6A
models can be of two types:
- С масленкой на опоре натяжения ремня.

Inject grease in the shown grease fitting
(3 or 4 manual pump strokes every 450 hours).

- Не оборудованные масленкой. Насос уже

смазан и не нуждается в дополнительном
смазывании.

D2

D1. Управляющий клапан жатки

P

Линия подачи масла

T

Линия возврата масла в резервуар

3

D1

P

T

D2a

P1

4

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

5

327 208 092 - 01 - 2007

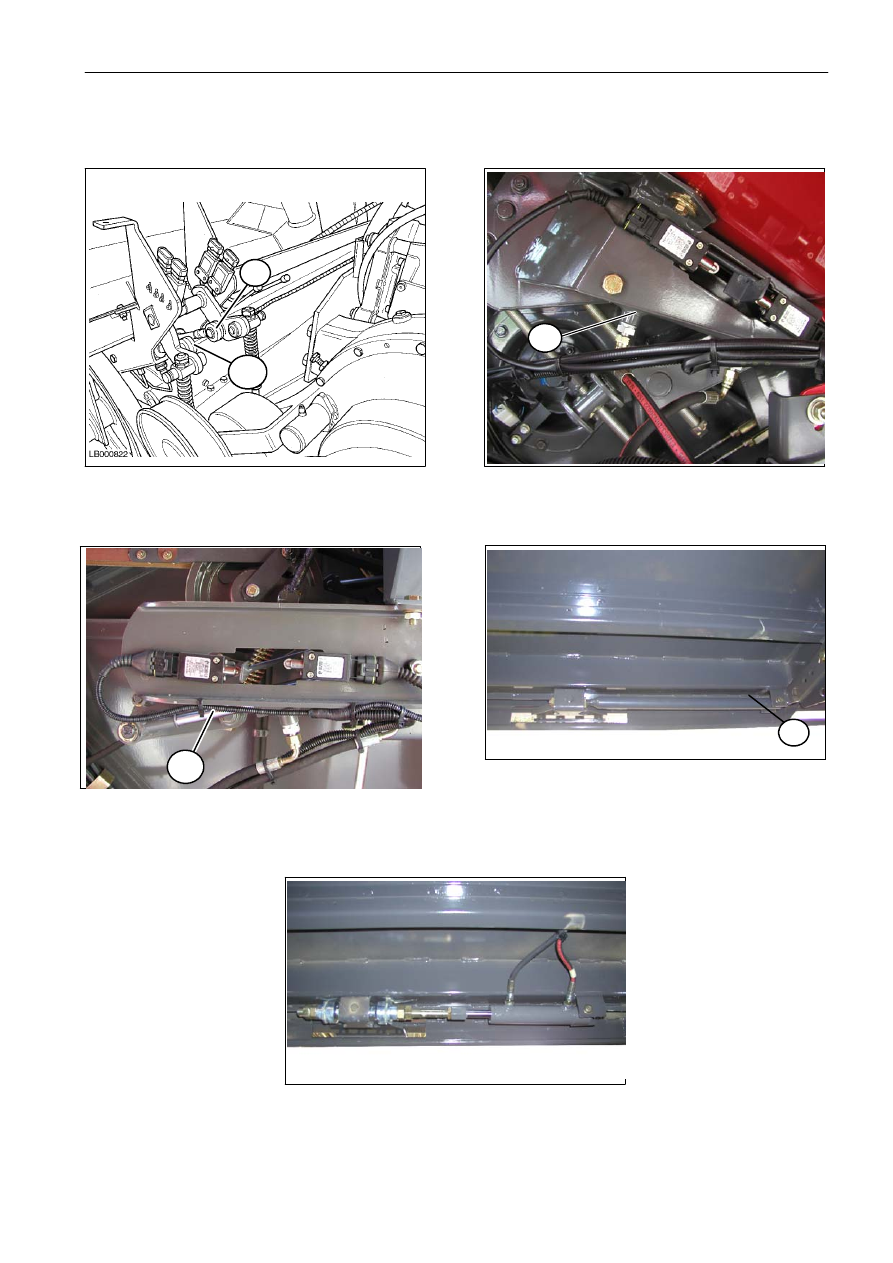

ЦИЛИНДРЫ

C11. Цилиндр включения жатки

C11.

C14. Standard

swinging

support

orientation

cylinder (optional accessory)

C9.

Цилиндр включения молотилки

C10. Цилиндр включения разгрузки зернового

бункера

C10.

C9.

1.

Стопорная труба поворотной опоры
является стандартной

деталью на

машинах

без

системы

управления

положением жатки

1

C12.

C12. Цилиндр

включения

соломорезки

(дополнительное оборудование)
