Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 57

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

6

327 208 091 - 03 - 2006

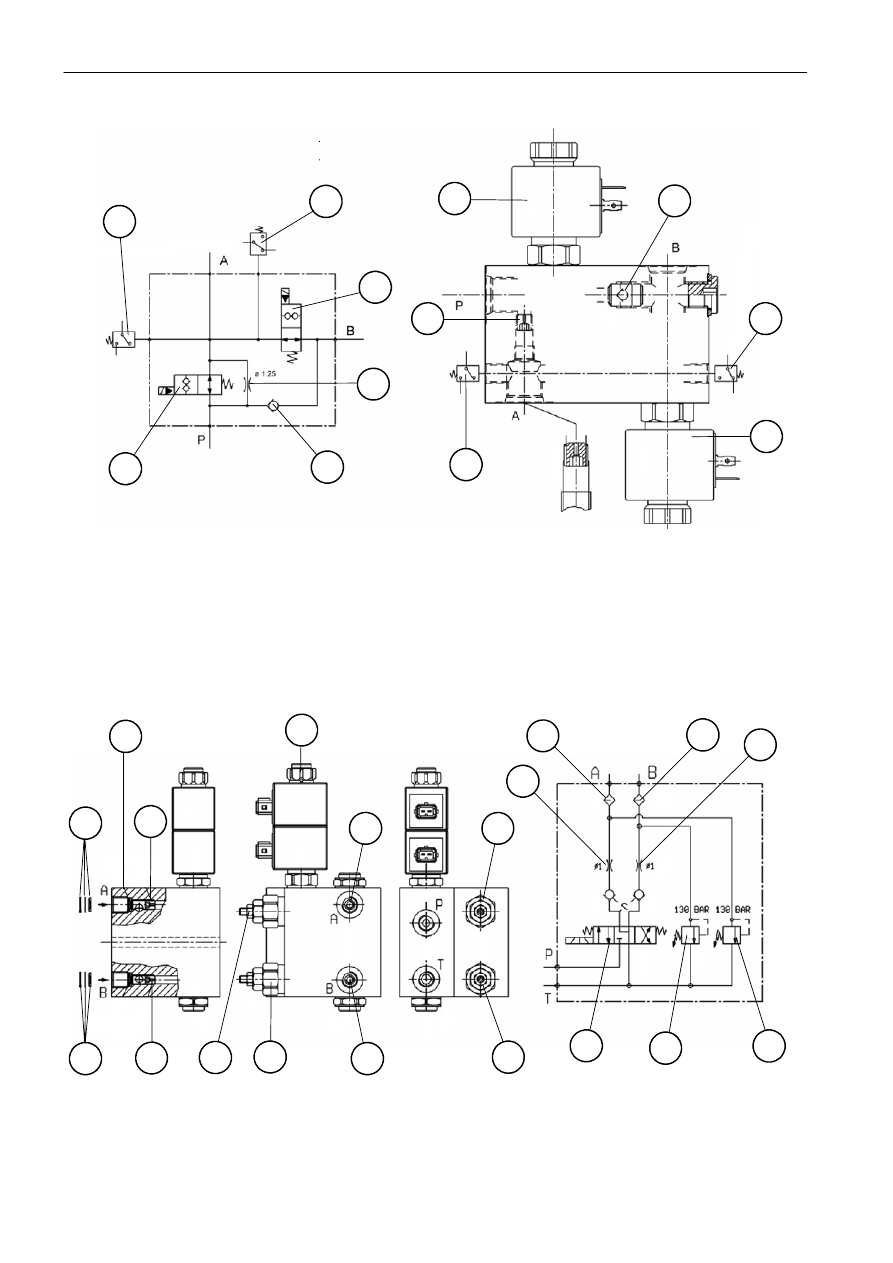

D1a. - ГИДРАВЛИЧЕСКИЙ БЛОК ЖАТКИ СИСТЕМЫ TERRA-CONTROL

V54

Y54

Y55

L55.

S34

S35

Y55

Y54

V54

L55.

S35

S34

L55. Fдроссель (отверстие 1,5 мм)
Y54. Электромагнитный клапан отключения амортизаторов при включении системы Terra-Control
Y55. Электромагнитный клапан ограничения потока при включении системы Terra-Control
S34. Реле давления бокового перемещения жатки (при включенном перемещении)
S35. Реле давления, которое обеспечивает включение индикатора при контакте жатки с грунтом
V54. Предохранительный клапан (подъемных цилиндров жатки).

D2a. - ГИДРАВЛИЧЕСКИЙ Б ЛОКБОКОВОГО ПЕРЕМЕЩЕНИЯ ЖАТКИ (ЗАКАЗЫВАЕТСЯ

ДОПОЛНИТЕЛЬНО)

Y19

L19.

F

F

L19.

V4

V5

F

F

L19.

L19.

V4

V5

L19.

L19.

Y19

V4

V5

a

b

D2a

F = ФИЛЬТР
L = ОДНОПОТОЧНЫЙ ДРОССЕЛЬ
V = КЛАПАН
Y = ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

L19.

Fдроссель (отверстие 1 мм)

V4-V5.

Предохранительный клапан (130 бар).

Y19.

Электромагнитный клапан

попере-

чного выравнивания жатки

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

7

327 208 091 - 03 - 2006

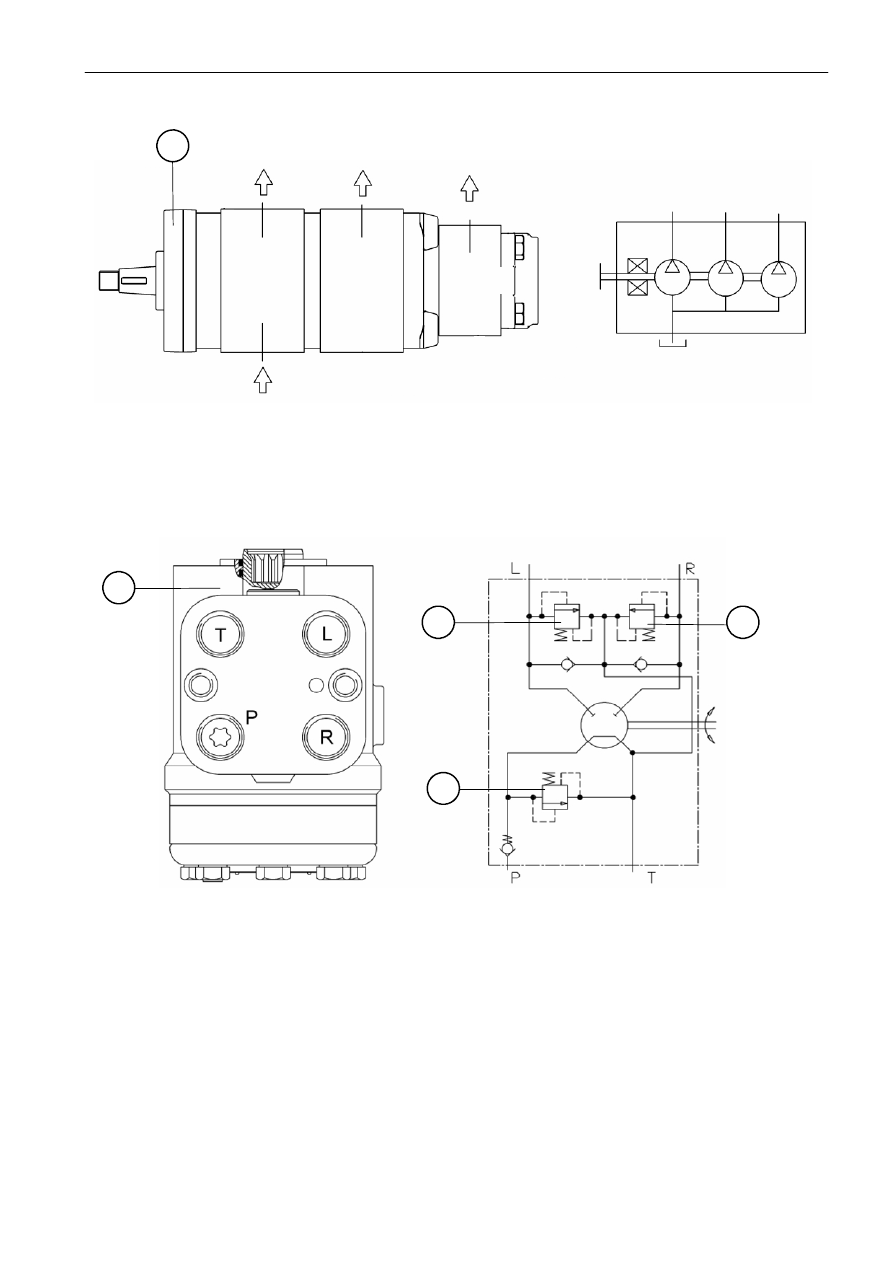

P1. - ГИДРАВЛИЧЕСКИЙ НАСОС

11,3 cc 25,5 л/мин

6,2 cc 14 л/мин

2,2 cc 5,2 л/мин

2380 об/мин

P1

Pa

Pb

Pc

Pa

Pb

Pc

D3. - УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ

V3b

V3c

V3

D3

V3

Клапан ограничения максимального давления (140 бар).

V3b

Предохранительный клапан (200 бар).

V3c

Предохранительный клапан (200-220 бар).

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

8

327 208 091 - 03 - 2006

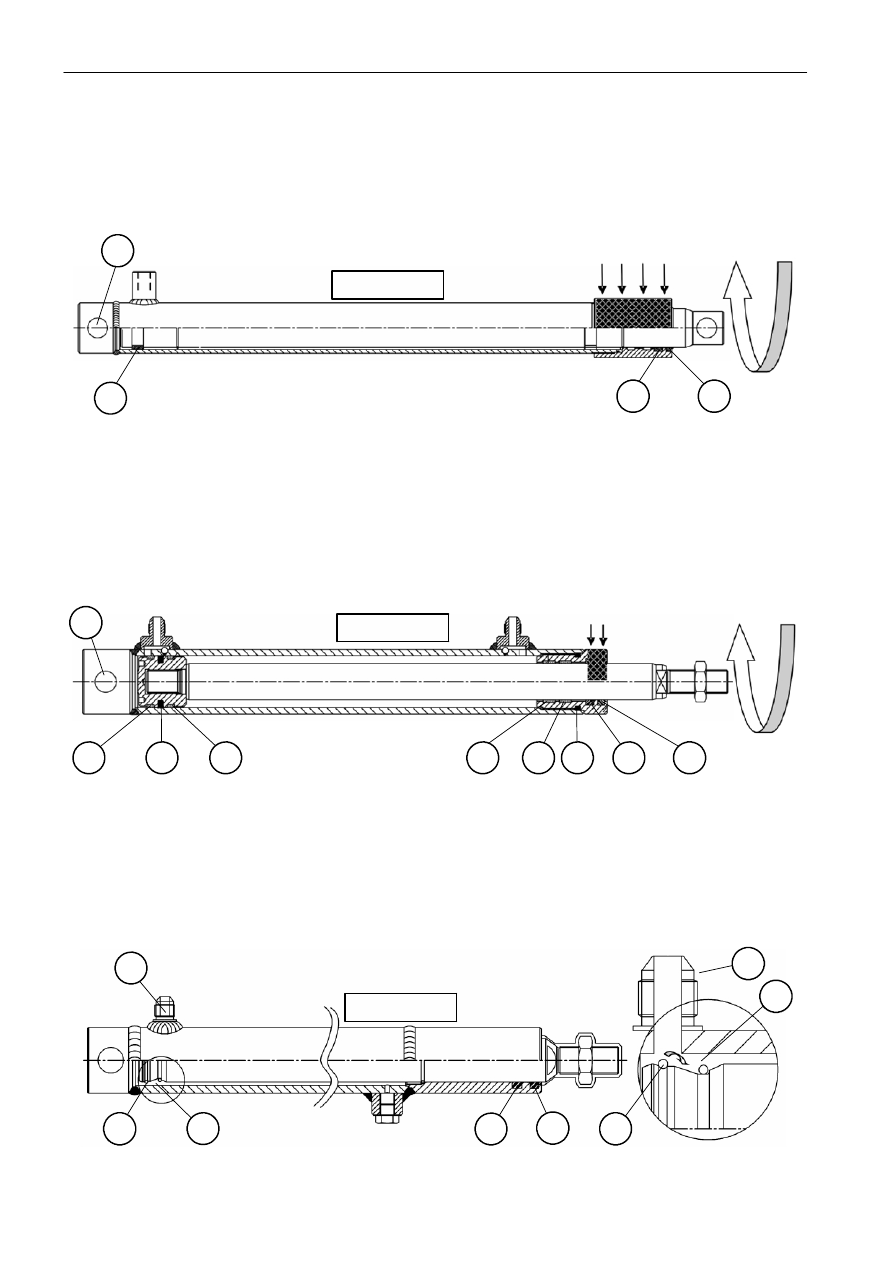

C1, C2, (C3) - ЦИЛИНДР ЫПОДЪЕМА ЖАТКИ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

2

3

322546100

C4. - ЦИЛИНДР РЕГУЛИРОВКИ ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЕ МОТОВИЛА - ПРАВАЯ СТОРОНА

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

322856800

2

3

8

7

6

5

4

C5. - ЦИЛИНДР РЕГУЛИРОВКИ ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ МОТОВИЛА - ЛЕВАЯ СТОРОНА

Чтобы снять шток цилиндра, установите пружинное кольцо C перед разъемом D. Пружинное кольцо C
вставляется в канавку E, это позволяет вытащить шток.

D

C

C

322165400

2

E

1

E

D

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

9

327 208 091 - 03 - 2006

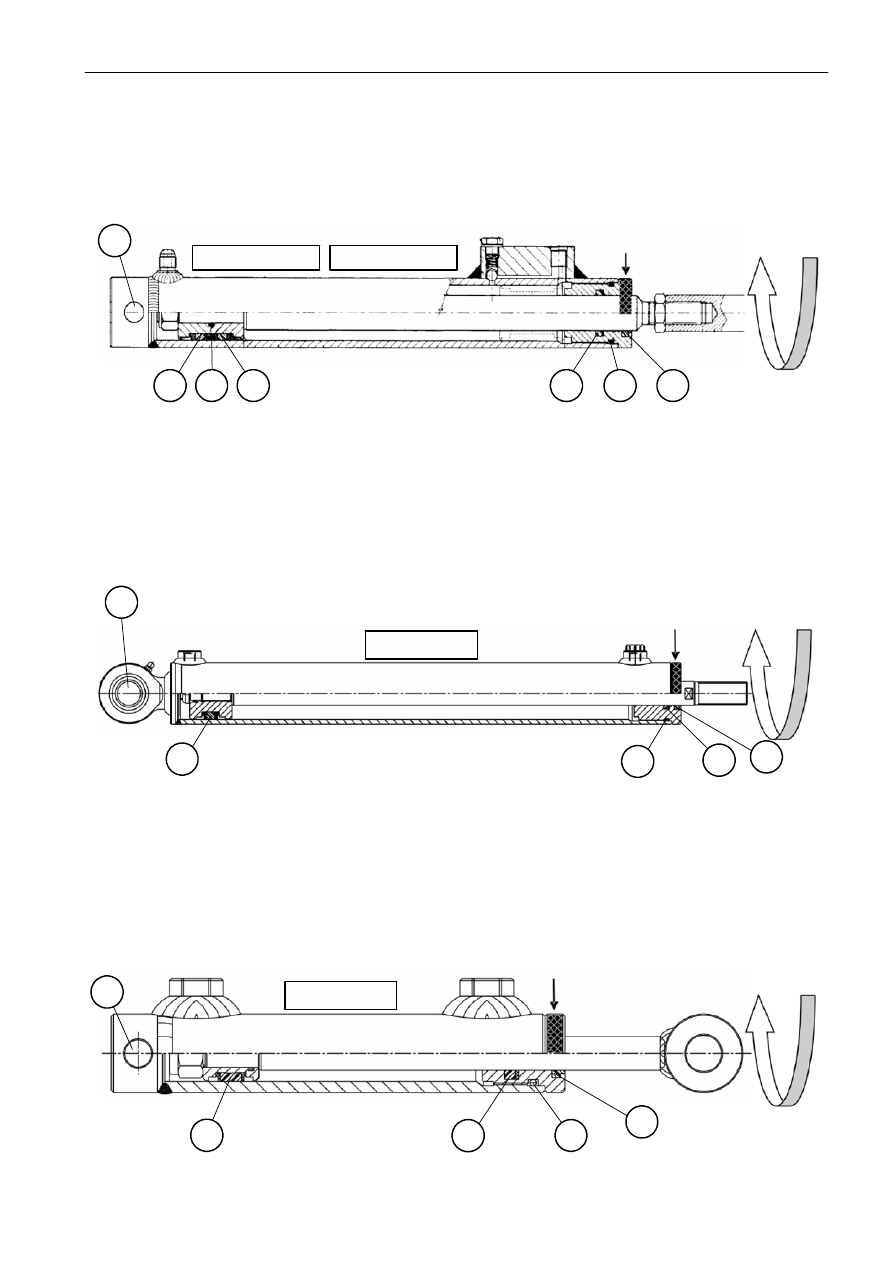

C6, C7. - ЦИЛИНДР ДВИЖЕНИЯ МОТОВИЛА ВПЕРЕД И НАЗАД - ПРАВАЯ И ЛЕВАЯ СТОРОНЫ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

G. 322542700

D. 322543000

2

3

4

5

6

C8. - ЦИЛИНДР РЕГУЛИРОВКИ ПОЛОЖЕНИЯ РАЗГРУЗОЧНОЙ ТРУБЫ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

3

4

322543500

2

C9, C10, C11, C12.

-

ЦИЛИНДРЫ ВКЛЮЧЕНИЯ МОЛОТИЛКИ, ЖАТКИ И СОЛОМОРЕЗКИ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

3

4

322770900

2
