Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 55





РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

45

327 208 090 - 01 - 2005

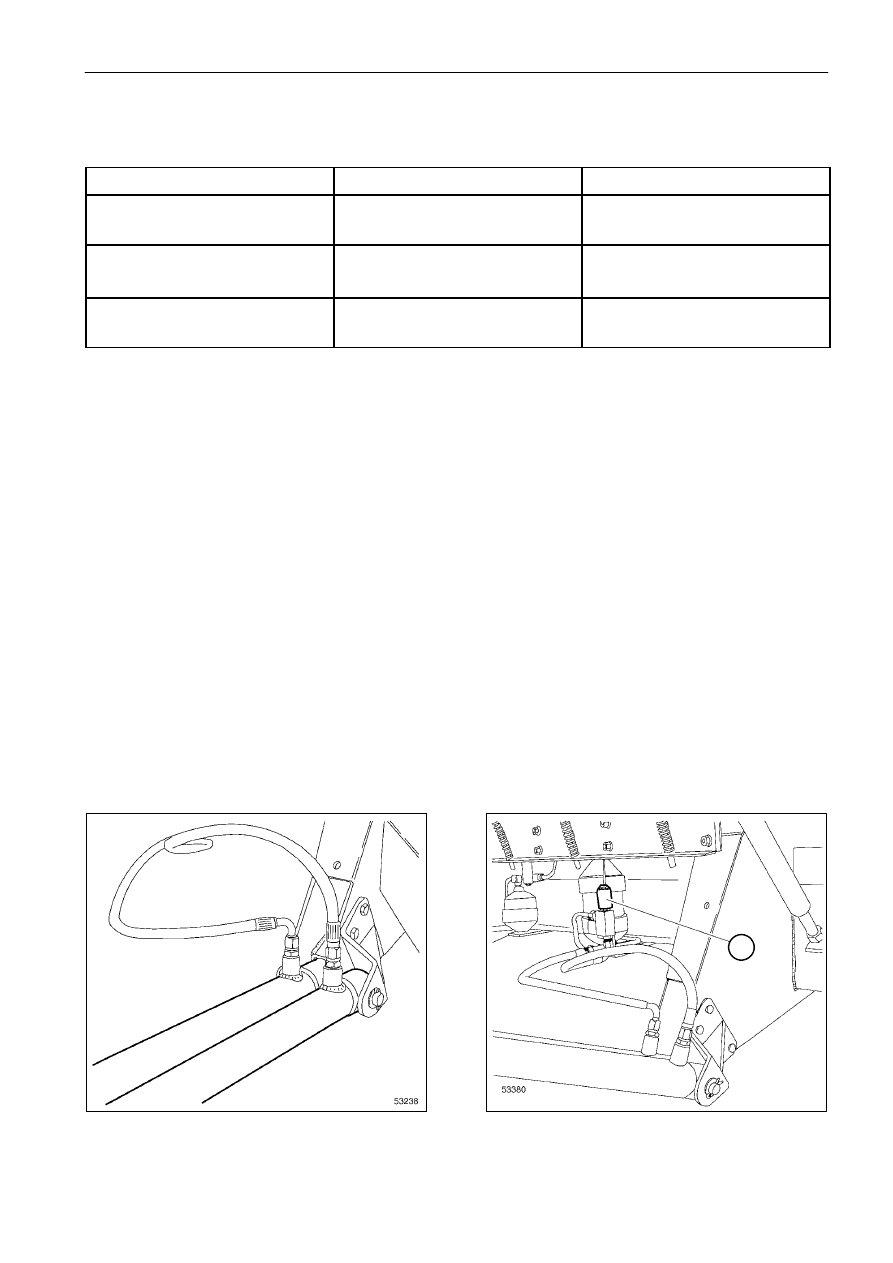

РЕЛЕ ДАВЛЕНИЯ, ВХОДЯЩИЕ В КОНСТРУКЦИЮ ЖАТОК СТАНДАРТНОЙ

КОМПЛЕКТАЦИИ

ЖАТКА

МОДЕЛЬ КОМБАЙНА

РЕЛЕ ДАВЛЕНИЯ

4,20 м

5A - 5B - 6A

¹ 1 322108750

(60 бар)

¹ 1 322147150

(65 бар)

4,80 - 5,40 м

5A - 5B - 6A

не входит в стандартную
комплектацию

6,00 - 6,60 м

5A - 5B - 6A

¹ 1 322120950

(95 бар)

¹ 1 322147350

(100 бар)

ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО ВСПОМОГАТЕЛЬНОГО ЦИЛИНДРА ПОДНЯТИЯ

ЖАТКИ

Вспомогательный цилиндр является обязательным оборудованием для 6-рядных жаток для кукурузы
(с измельчителем соломы), для 8-рядных жаток для кукурузы (с измельчителем соломы и без него), для
складных жаток, а также для жаток, на которых установлено дополнительное оборудование (например,
оборудование для уборки рапса).
Данное устройство предотвращает снятие вспомогательного цилиндра для обеспечения корректной
работы системы перемещения жатки.

РАБОТА:

-

предохранительный электромагнитный клапан (1) включается при помощи кнопки, расположенной
в кабине водителя. Цепь оснащена предохранительным реле, которое обеспечивает включение только
при работающем двигателе.

-

При отключенном клапане (1) масло может только выходить из цилиндра, что делает невозможным
перемещение.

-

При подаче питания на электромагнитный клапан (индикатор на кнопке горит), открывается подача
масла во вспомогательный цилиндр.

ПРИМЕЧАНИЕ: данное устройство по умолчанию устанавливается в конструкцию при заказе модели

с вспомогательным цилиндром поднятия жатки.

27

28

1

ОБНОВЛЕНИЕ РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ

¹ 327208091

Данное приложение содержит дополнительную
информацию к Руководству по эксплуатации
¹ 327208090, касающуюся следующих моде-
лей комбайнов:

5A models: с серийными номерами от 551510031
5B models: с серийными номерами от 551710035
6A models: с серийными номерами от 565510025

ВВЕДЕНИЕ

◊ Данное руководство состоит из разделов, порядковые номера которых представляют собой

двузначную цифру, при этом страницы каждого раздела пронумерованы отдельно.
Для удобства пользования порядковые номера разделов в настоящем документе идентичны
соответствующим пунктам Краткого руководства.

◊ Предметный указатель облегчает поиск страницы с нужной информацией.

◊ Внизу каждой страницы указан номер издания и дата публикации/пересмотра.

◊ Страницы пересмотренного издания имеют тот же номер, изменяется лишь последняя цифра

(например: 327208011 - издание пересмотрено в первый раз, 327208012 - во второй раз и т.д., после
чего следует дата публикации.
Вновь пересмотренные издания снабжаются исправленным предметным указателем.

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

Несмотря на то, что фирма LAVERDA постоянно модернизирует свой модельный ряд, в публикацию
могут не попасть данные технического или коммерческого характера, касающиеся обновлений. Это
может быть также связано с требованиями законодательных актов некоторых стран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы LAVERDA.

ВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания LAVERDA, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальных инструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов, не
одобренных изготовителем, включая используемые для технического обслуживания или ремонта
изделий, произведенных или распространяемых изготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедших одобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТ LAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane – Coventry - England CV4 9GF

О

Б

С

Л

У

Ж

И

В

А

Н

И

Е

Издание ¹ 327208091 - Первое издание - 03-2006

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

1

327 208 091 - 03 - 2006

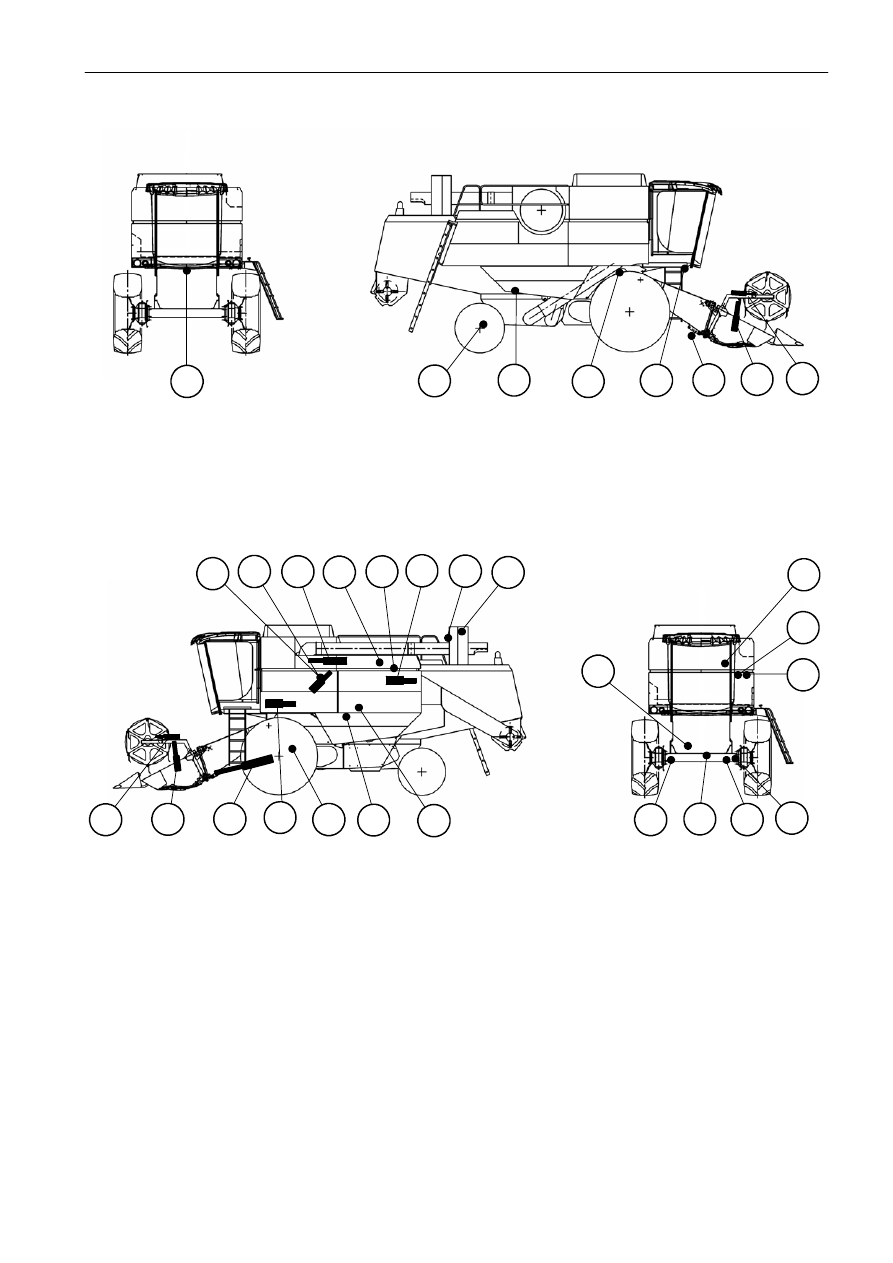

РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

D3

C4.

C14.

C13.

D1

C15.

D3

C6.

C4.

Цилиндр регулирования положения
мотовила по вертикали - правая сторона

C6.

Цилиндр перемещения мотовила
вперед/назад - правая сторона

C13. Цилиндр вариатора частоты вращения

битера

C14. Цилиндр боковых перемещений жатки

(дополнительное оборудование)

C15. Цилиндр усилителя рулевого управления
D1.

Клапанный блок управления жаткой

D3.

Усилитель рулевого управления

C10.

C9.

C8.

P1

P2

C12.

T1

T2

D2a

D2

M1

C2.

C5.

C7.

C11.

C8.

C9.

C10.

C1.

D1a

C2.

D1b

C3.

C1-C2. Подъемные цилиндры жатки

C3.

Вспомогательные цилиндры подъема

жатки (дополнительное оборудование)

C5.

Цилиндр регулирования положения
мотовила по вертикали - левая сторона

C7.

Цилиндр перемещения мотовила
вперед/назад - левая сторона

C8.

Цилиндр управления положением
разгрузочной трубы

C9.

Цилиндр включения молотилки

C10. Цилиндр включения разгрузки зернового

бункера

C11.

Цилиндр включения жатки

C12. Цилиндр включения соломорезки

(дополнительное оборудование)

D2.

Управляющий блок клапанов для
электрогидравлического управления,
управления положением разгрузочной
трубы и вариатором частоты вращения
битера

D1a. Гидравлический блок системы Terra-Control
D2a. Гидравлический блок управления боковым

перемещением жатки (дополнительное
оборудование)

D1b. Гидравлический блок отключения

вспомогательного цилиндра управления
жаткой (дополнительное оборудование)

P1.

Гидравлический насос

P2.

Гидростатический насос

M1.

Гидростатический двигатель

T1.

Гидростатический резервуар

T2.

Гидравлический резервуар
