РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

41

327 208 090 - 01 - 2005

Операция 3531092
Гидравлический клапан - Замена

Демонтаж

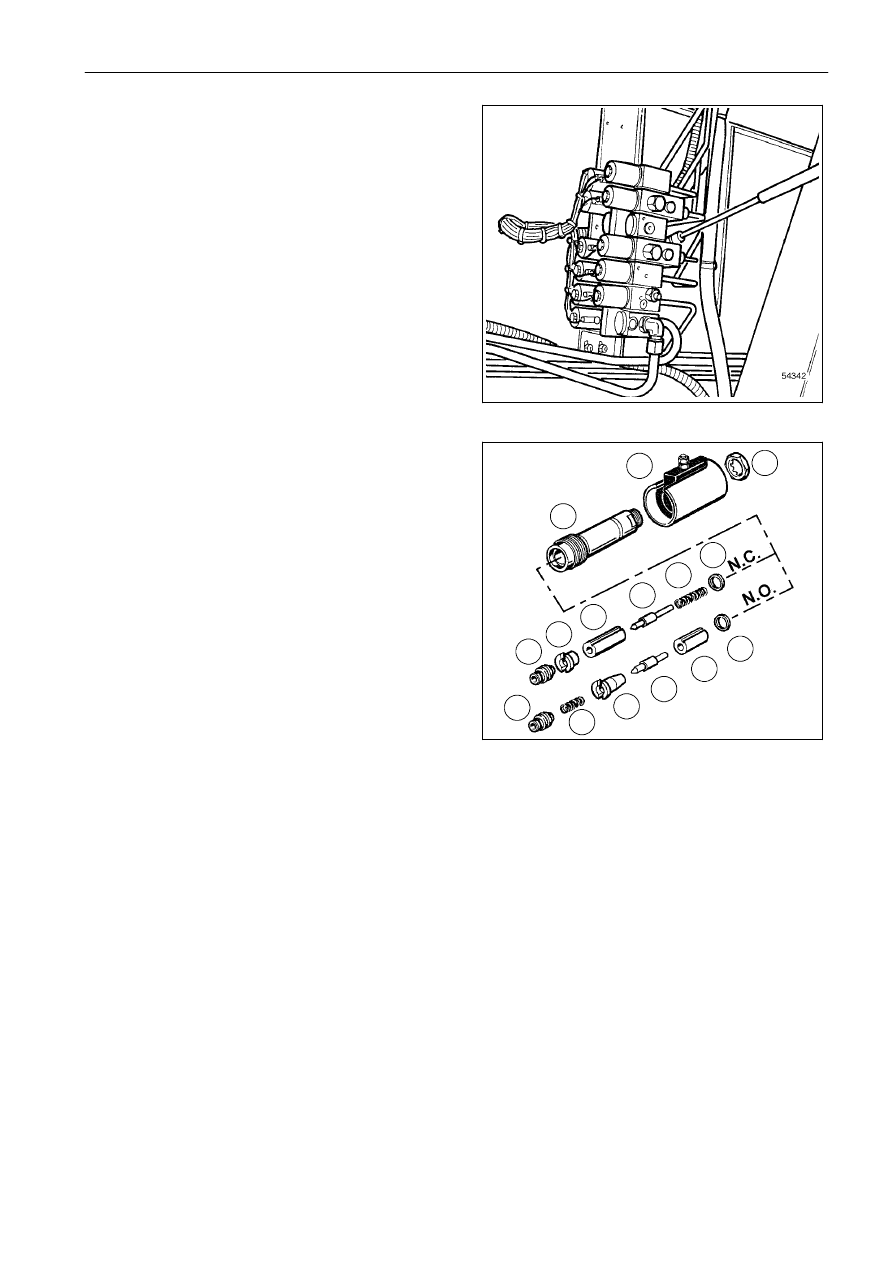

1. Открутите

гайку

(1)

заменяемого

электромагнитного клапана;

2. снимите электромагнит (2), не отсоединяя его

электрический кабель;

3. снимите корпус клапана (3) в сборе;

4. снимите

седло

клапана

(9)

при

помощи

плоскогубцев.

Сборка

1. После проверки или замены всех деталей

установите детали (4, 5, 6, 7 и 8) в корпус
клапана (3), в соответствии с рисунком;

2. установите седло клапана (9) в сборе с

уплотнительным кольцом в распределительный
клапанпри помощи плоскогубцев;

3. установите корпус клапана (3) в сборе в

распределительный клапан и затяните его
моментом 14 Нм;

4. установите электромагнит (2) и затяните

гайку (1) моментом 8 Нм.

ПРИМЕЧАНИЕ: запрещается изменять место

установки различных деталей
электромагнитного клапана.
Во многих случаях, несмотря
на одинаковый внешний вид,
детали не являются взаимо-
заменяемыми.

24

25

1

2

3

4

5

6

7

8

9

9

5

8

6

7

4

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

42

327 208 090 -01 - 2005

Операция 3531138
Элементы распределительного
клапана - Замена

Демонтаж

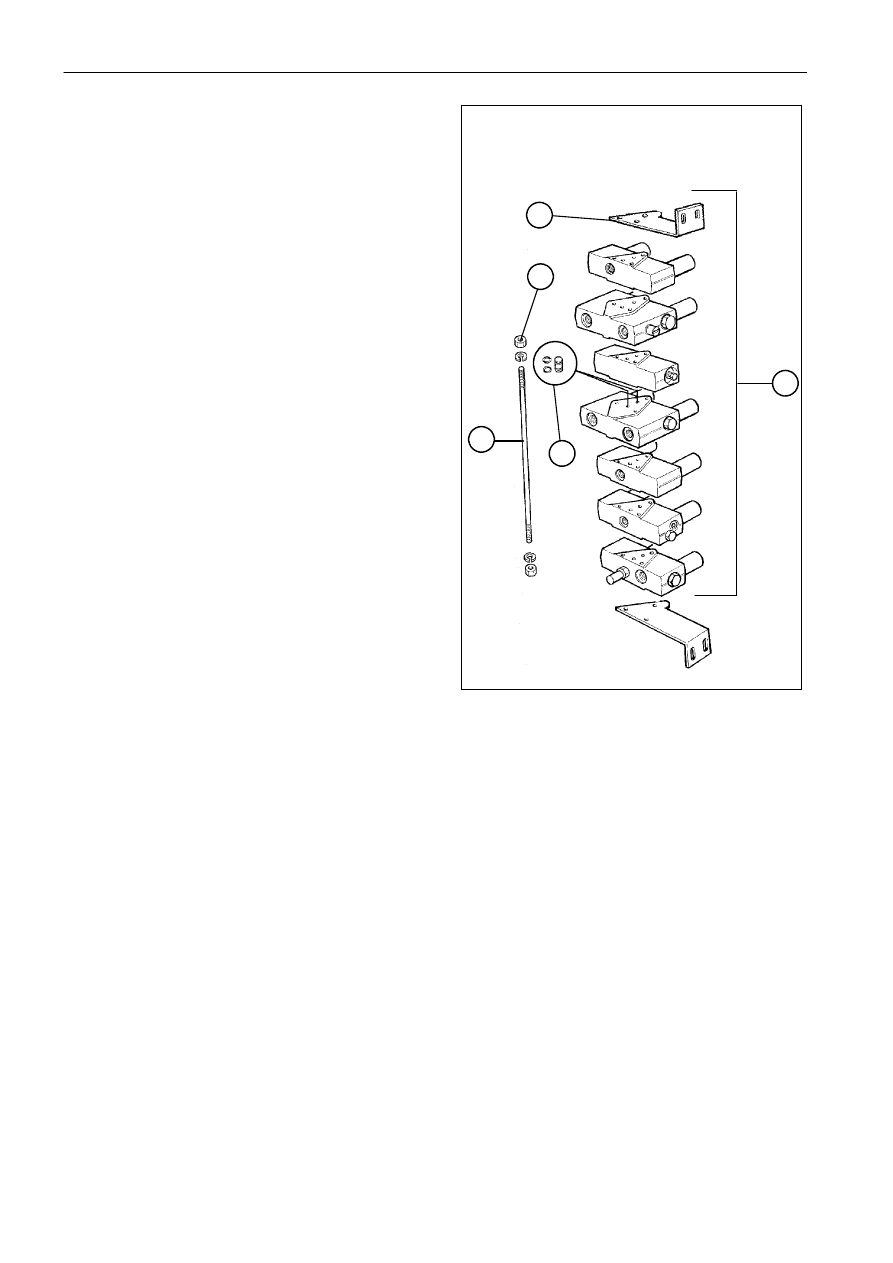

1. Снимите распределительный клапан с машины;

2. положите

распределительный

клапан

на

верстак, очистите клапанпри помощи сжатого
воздуха и закрепите его в вертикальном
положении;

3. открутите гайки (3) и снимите кронштейн (2);

4. по

очереди

снимайте

элементы

распре-

делительного клапана (3) до тех пор, пока не
будет

снят

нужный

элемент.

Избегайте

повреждений соединительных втулок (4) и
уплотнительных колец.

Сборка

1. По очереди установите элементы клапана на

стержни (5), смазав глицериновой смазкой
уплотнительные кольца втулок (4). На каждый
элемент устанавливаются 2 уплотнительных
кольца;

2. установите кронштейн (2) и затяните гайки (1)

на стрежнях (5) моментом 11 Нм.

26

1

5

2

3

4

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

43

327 208 090 - 01 - 2005

Подраздел 35 410 - СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ЖАТКИ

ГИДРАВЛИЧЕСКИЙ БЛОК КОНТУРА ПЕРЕМЕЩЕНИЯ ЖАТКИ

1

E55

2

3

34

35

E54

1

35

34

5

8

6

6

7

0,8

мм

5

E55

E54

3

2

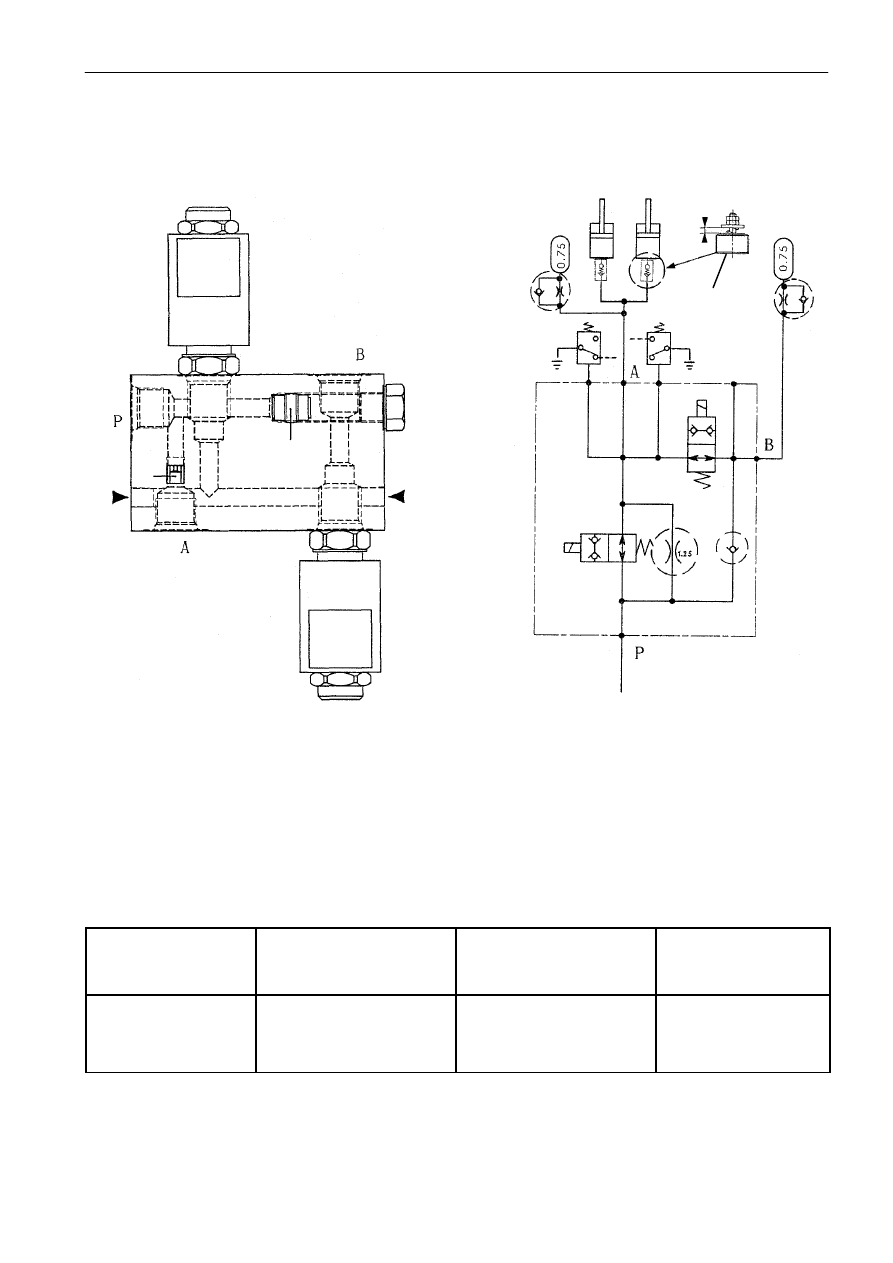

1.

Электромагнитный клапан в сборе

2.

Однонаправленный клапан

3.

Гидравлический дроссель, диаметр 1,25 мм

5.

Гидравлический дроссель, диаметр 2 мм

6.

Гидропневматические амортизаторы

7.

Цилиндры перемещения жатки

8.

Однонаправленные

предохранительные

клапаны,

настроенные

на

0,8 мм

и

расположенные в месте соединения
цилиндра с гидравлической линией

34.

Реле давления перемещения жатки (при
включенном перемещении)

35.

Реле давления для светового индикатора,
сообщающего о контакте жатки с грунтом

E54. Отсечной электромагнитный клапан

амортизатора, 0,75 л

E55. Редукционный электромагнитный клапан
A.

к цилиндрам бокового перемещения жатки

B.

к амортизатору емкостью 0,75 л

P.

Подача с управляющего клапана

Жатка,

Открывающее реле

давления (35)

жатки

Закрывающее реле

давления (34)

жатки

Настройки

амортизатора

4,20 м

4,80 м - 5,40 м

6,00 м - 6,60 м

60

80

95

65

85

100

85

85

85

ПРИМЕЧАНИЕ: реле давления (35) и (34) являются стандартным оборудованием и отрегулированы на 80

и 85 бар. Жатки с шириной, отличающейся от настроек, описанных выше реле давления
(которые входят в стандартную комплектацию машины), оснащаются реле давления с
соответствующими ширине регулировками (вместо стандартных реле).

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

44

327 208 090 -01 - 2005

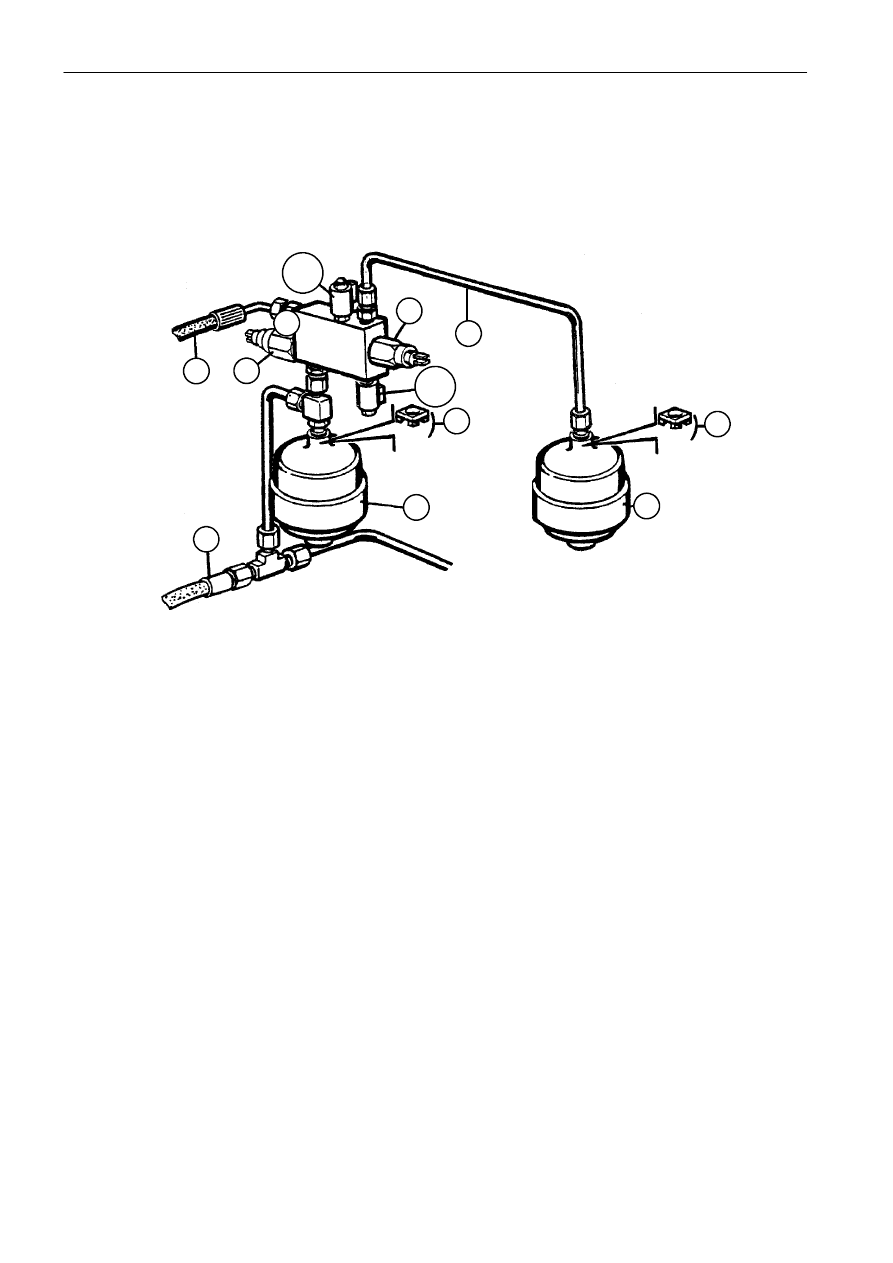

УПРАВЛЕНИЕ ВЕРТИКАЛЬНЫМ ПЕРЕМЕЩЕНИЕМ ЖАТКИ

С СИСТЕМОЙ TERRA-CONTROL

E55

P

34

A

1

35

E54

5

6

B

5

6

РУЧНОЕ УПРАВЛЕНИЕ

- При использовании органов управления поднятия или опускания жатки перемещение жатки происходит

на максимальной скорости и обеспечивается двумя амортизаторами (6).
Когда жатка касается грунта, давление падает ниже значения настройки реле (35). Реле замыкает
контур на ”массу” и включает индикатор контакта жатки с грунтом на панели приборов.

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ

- При включении перемещения система Terra-Control обеспечивает запрограммированную высоту

положения жатки для получения равномерного скашивания. Данная система использует два
электромагнитных клапана (E54 и E55); первый клапан отключает амортизатор, а второй уменьшает
скорость опускания и поднятия при помощи дросселя (диаметр 1,25 мм).
Затем, если жатка касается грунта и давление падает ниже значения настройки реле (34), реле
замыкает контур на ”массу” и обеспечивает перемещение жатки при помощи блока Terra-Control до
восстановления давления в системе.
