Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 53

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

327 208 090 - 01 - 2005

Питание на катушке B электромагнитного
клапана E19, стр. 24 присутствует? (+12 В).

Заменить катушку.

ЖАТКА НЕ НАКЛОНЯЕТСЯ ВЛЕВО

Электрическая неисправность (см. раздел 55).

Разрыв

катушке

электромагнитного

клапана

E19

нет

сопротивления

(стандартное значение сопротивления 7,8 Ом).

Питание на катушке B электромагнитного
клапана E19, стр. 24 присутствует? (+12 В).

ЖАТКА НЕ НАКЛОНЯЕТСЯ ВПРАВО

Разрыв в катушке электромагнитного клапана
E19 А - нет сопротивления (стандартное
значение сопротивления 7,8 Ом).

Очистите центральный шток и его корпус,
удалите посторонние предметы, замените
изношенные или поврежденные детали.

Снимите

электромагнитный

клапан

E19,

центральный

шток

электромагнитного

клапана заклинило.

Заменить катушку.

Снимите

электромагнитный

клапан

E19,

центральный

шток

электромагнитного

клапана заклинило.

Электрическая неисправность (см. раздел 55).

Нет

Да

Нет

Да

Нет

Да

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

327 208 090 -01 - 2005

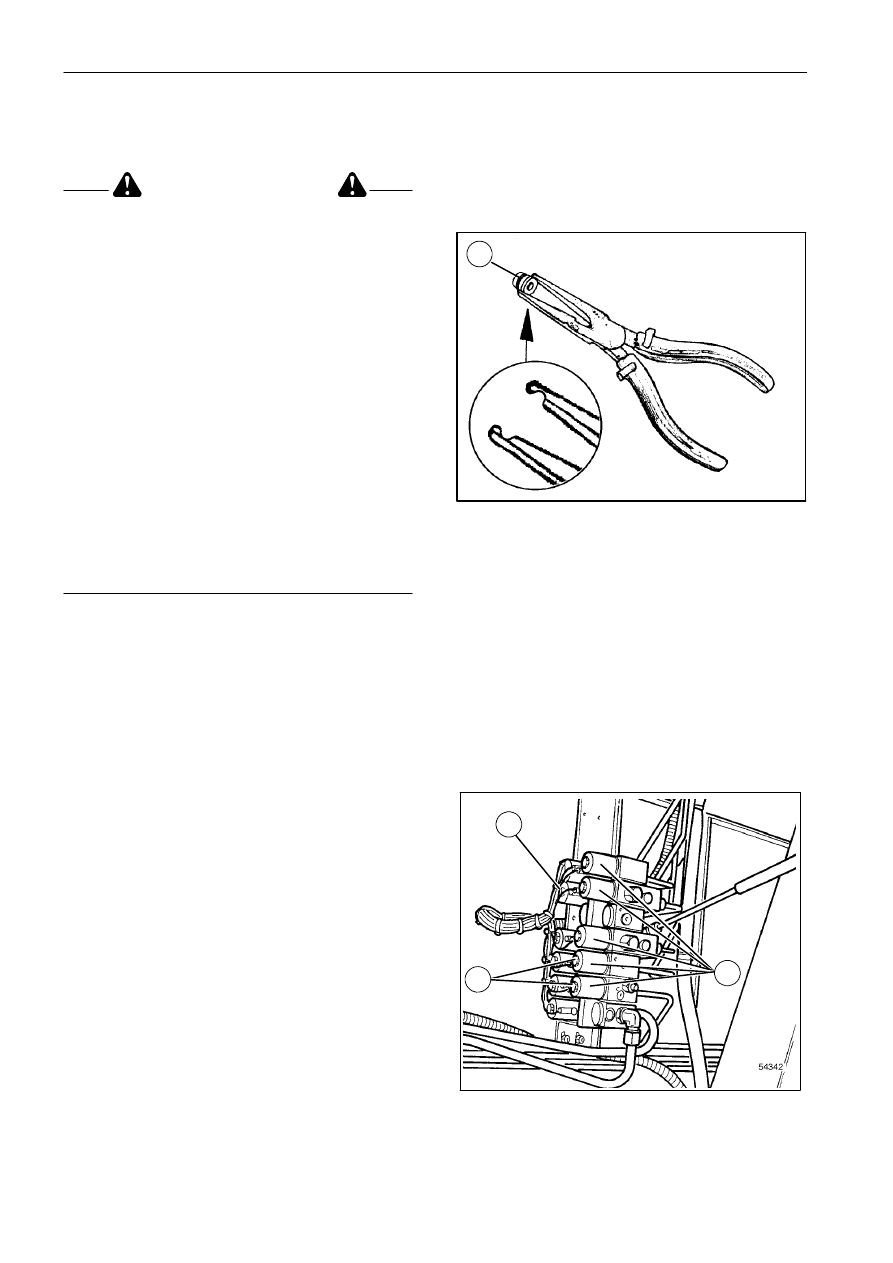

ОПИСАНИЕ РАЗБОРКИ
ОБСЛУЖИВАЮЩЕГО
РАСПРЕДЕЛИТЕЛЬНОГО КЛАПАНА

ПРЕДОСТЕРЕЖЕНИЕ

Жидкость, истекающая под давлением, может
попасть под кожу и привести к серьезным
травмам.
Для

предотвращения

подобных

травм

необходимо сбросить давление в системе. Для
этого, перед выполнением работ с управляющим
клапаном,

полностью

опустите

жатку

или

установите подходящие упоры на подъемные
цилиндры, затем полностью опустите мотовило.
Используйте очки и перчатки для защиты от струй
жидкости.
Если

масло

системе

горячее,

то перед

выполнением работ дождитесь остывания масла.
Работы по ремонту гидравлической системы
должны

выполняться

при

выключенном

двигателе.
Сливайте

масло

подходящие

емкости.

Запрещается выливать масло. Храните масло в
безопасном месте до его утилизации. Утилизация
должна

выполняться

соответствии

действующими нормативными актами и при
помощи соответствующего оборудования.

ПРИМЕЧАНИЕ: перед

выполнением

разборки

тщательно очистите поверхности
распределительного клапана.

Операция 3531044
Распределительный клапан
в сборе - снятие/установка

Снятие

Выполняется следующим образом:

1. при помощи органов управления полностью

опустите жатку;

2. отключите питание при помощи разъединителя

аккумулятора

или,

отсоединив

кабели

аккумулятора;

3. слейте масло из гидравлического резервуара

через сливную трубку;

4. отсоедините

все

кабели,

ведущие

электромагнитам клапанов (1) (в случае замены
распределительного

клапана)

или

снимите

электромагниты (2), открутив контргайки (3);

После снятия клапанов (1) для
предотвращения повреждений корпуса
уплотнения необходимо использовать
плоскогубцы, на губках которых имеются
две канавки на расстоянии 3 мм от края
(см. рисунок).

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

327 208 090 - 01 - 2005

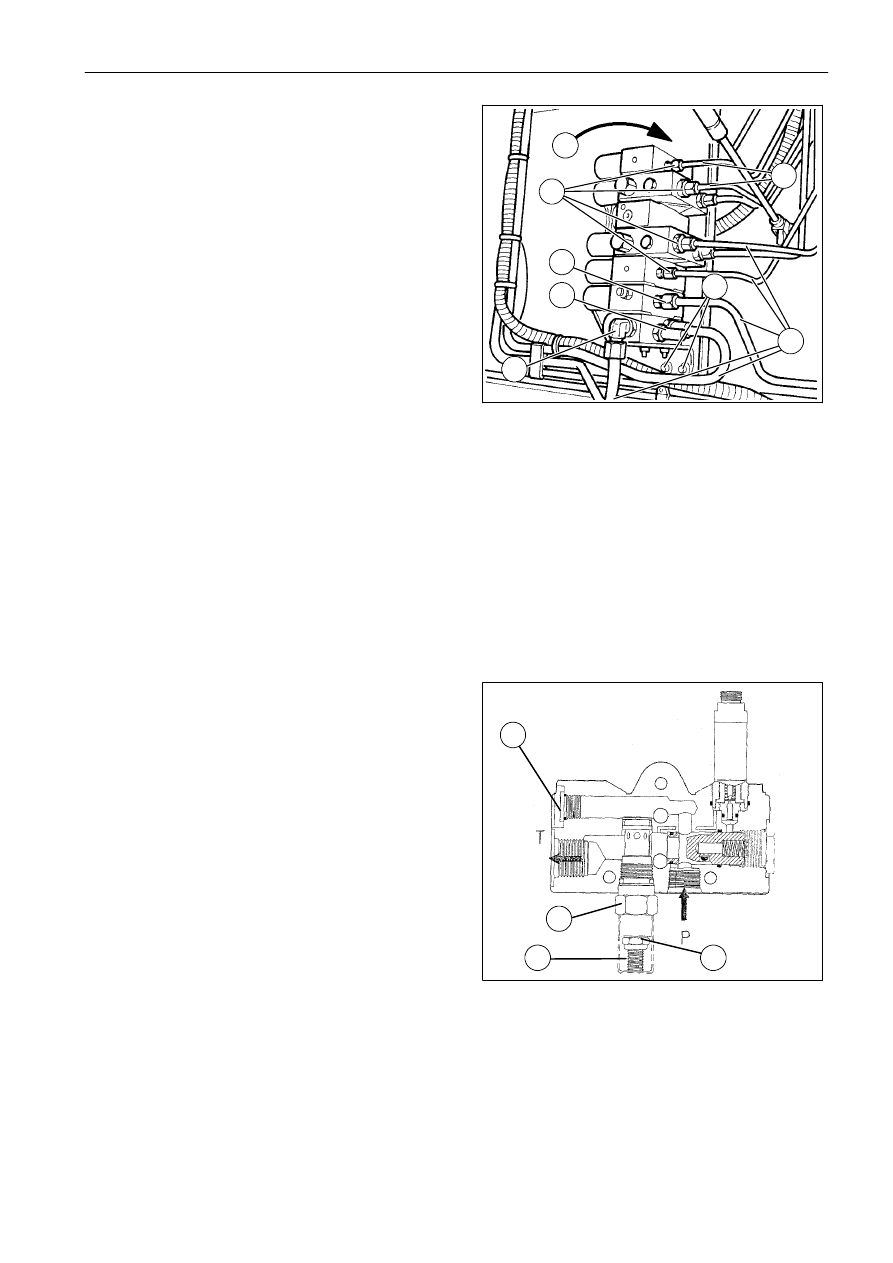

5. отсоедините все линии (4) гидравлической

системы, присоединенные к управляющему
клапану;

6. отверните 4 крепежных винта (5) и снимите

распределительный клапан.

Установка

1. Закрепите

распределительный

клапан

на

кузове машины при помощи 4 винтов (5);

2. присоедините все гидравлические линии (4) к

распределительному

клапану,

смазав

их

маслом.

Затяните

крепления

линий

следующими моментами:
A =

69 Нм

В =

49 Нм

С =

22 Нм;

3. подключите кабели (1 - рис.) или установите

электромагниты (2 - рис.) в соответствии с
цветовой маркировкой и рисунком на стр. 11.
Затяните гайки (3 - рис.) моментом 8 Нм;

4. залейте масло в резервуар и проверьте

давление в соединении (19): при подъеме
жатки,

конце

хода,

давление

должно

составлять 200 бар;

5. проверьте уровень масла.

Операция 3531052
Редукционный клапан - Замена

При замене клапана в связи с низким давлением
выполните следующие действия:

1. полностью опустите жатку и мотовило;

2. выкрутите клапан(16) и снимите его с корпуса;

3. убедитесь, что детали не имеют повреждений

(уплотнения, уплотнительные кольца и т.д.);

4. убедитесь,

что

клапанн

заблокирован

механически в открытом положении. В данном
случае полностью ослабьте гайку (17) и винт
(18). Прочистите внутреннюю часть клапана
при помощи сжатого воздуха и установите
клапанобратно;

5. при сборке установите клапан в его корпус и

затяните;

6. установите манометр с пределом измерения не

менее 250 бар в разъем (19), предварительно
сняв пробку;

7. включите

подъем

жатки,

отрегулируйте

клапан (16) при помощи установочного винта
(16) до значения давления 200 бар. Жатка при
этом должна находиться в крайнем верхнем
положении. Затем затяните контргайку (17)
и опустите жатку;

8. Снимите манометр и установите пробку (19).

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

327 208 090 -01 - 2005

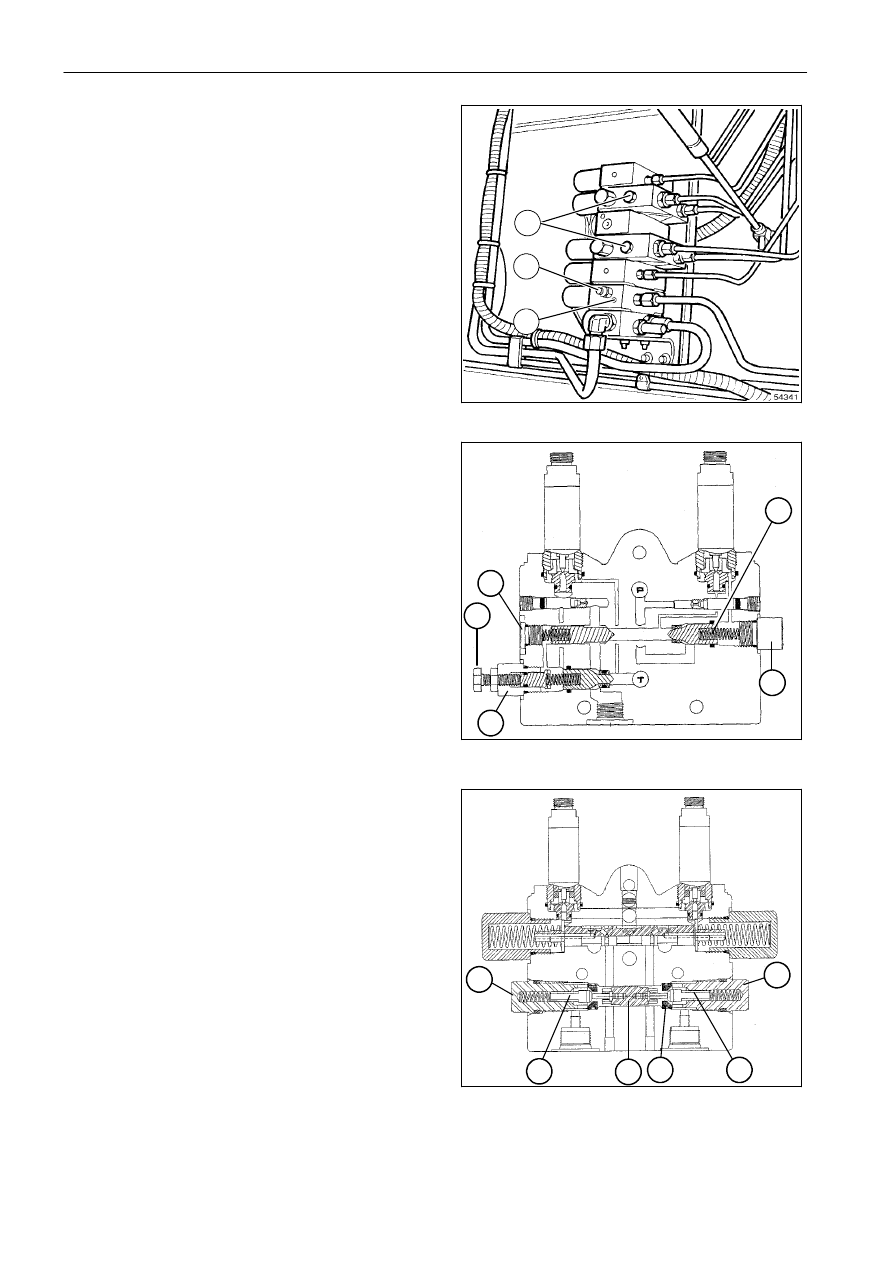

Операция 3531060
Запорный клапан - Замена

Замена запорных клапанов на подъемном
элементе жатки

1. Открутив винт (7), вы легко сможете заменить

пластмассовый однонаправленный клапан.

2. Для замены запорного

клапана, который

управляет

скоростью

опускания

жатки,

снимите штуцер (8) в сборе с установочным
винтом. Затем при помощи плоскогубцев
достаньте сначала пружину, а затем клапан.

3. Чтобы

выполнить

сборку,

действуйте

обратном порядке.

4. После

установки

клапана

отрегулируйте

скорость

опускания

жатки

при

помощи

винта (9).
Для увеличения скорости опускания ослабьте
винт, для увеличения - затяните его.
Настройка

является

правильной,

если

время опускания равно времени подъема.

5. Для замены запорного клапана (10) отверните

винт (11), который расположен с противо-
положной стороны от винта (7).

Замена запорных клапанов на клапанах
двустороннего действия

Для снятия или замены выполните следующие
действия:

1. после снятия пробки (12) сначала достаньте

пластмассовый запорный клапан (13), а затем
пружину.

2. При сборке сначала установите в пробку (12)

пружину, затем клапан и закрутите пробку в
корпус клапана.

Для снятия внутреннего элемента (15) выполните
следующие действия:

1. Ослабьте

наружную

пробку

(12)

на

три

оборота;

2. при работающем двигателе нажмите кнопку,

которая отвечает за работу заменяемого
элемента, в обеих направлениях;

3. заглушите двигатель и снимите пробку (12) в

сборе с запорным клапаном (13);

4. при помощи плоскогубцев снимите опору

запорного клапана (14) и достаньте внутренний
элемент (15).

При сборке сначала, при помощи выколотки,
устанавливается элемент (15) и опора (14). Затем
установите пробку (12) в сборе с запорным
клапаном (13).
