РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

13

327 208 090 - 01 - 2005

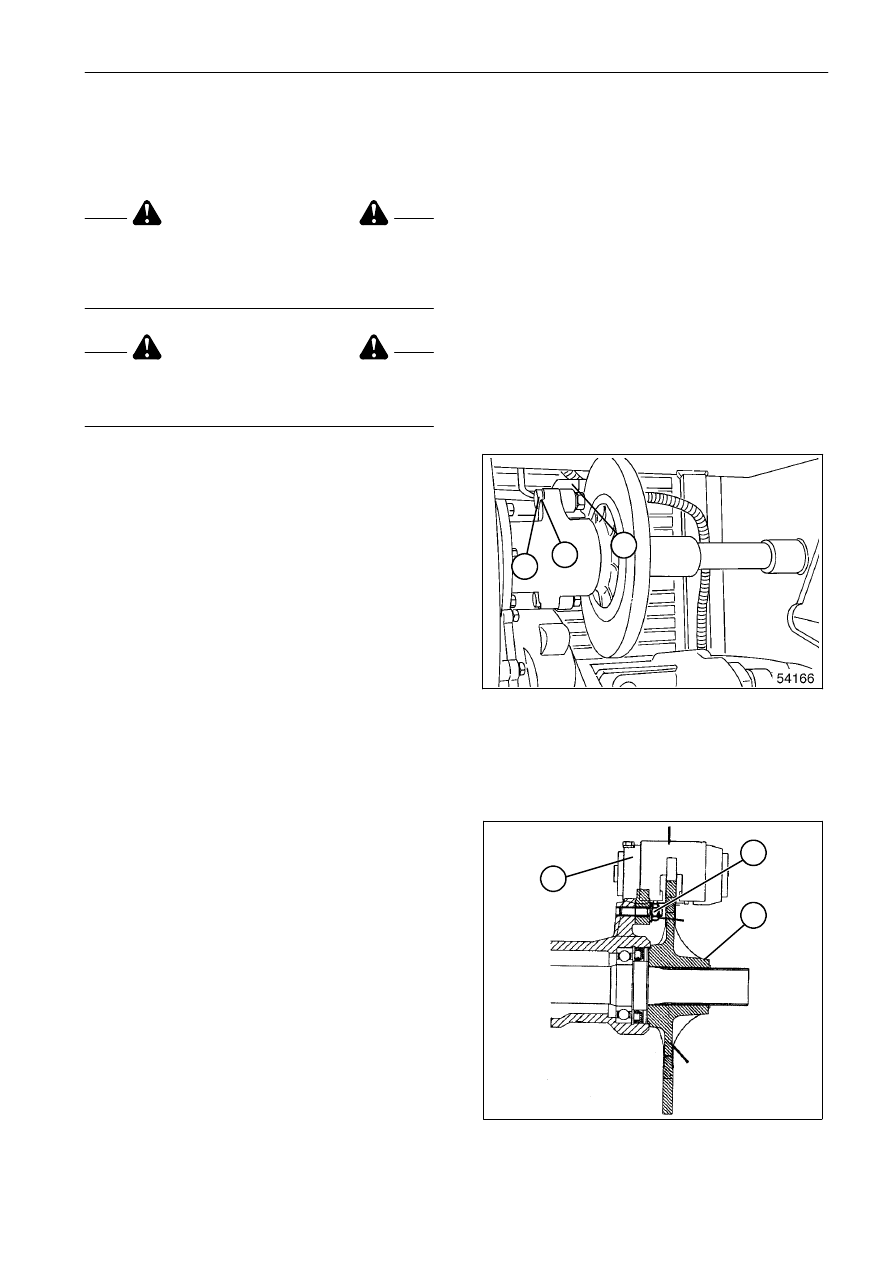

Операция 3320256
Тормозные суппорты -
Снятие/Установка

ПРЕДОСТЕРЕЖЕНИЕ

Перед заменой тормозных колодок установите
машину

на

ровном

участке

и

подложите

подходящие упоры под ведущие и управляемые
колеса.

ПРЕДОСТЕРЕЖЕНИЕ

Используйте защитные резиновые перчатки.
Собрать жидкость в емкость и не сливать в
окружающую среду.

Снятие - для моделей с 5 клавишными
соломторясами

-

Под

тормозные

суппорты

(1)

поместите

емкость для сбора тормозной жидкости.

-

Отсоедините стальную трубку (2).

-

Выверните два винта (3) и снимите суппорт.

Установка - для моделей с 5 клавишными
соломотрясами

-

Чтобы выполнить установку, действуйте в
обратном

порядке,

затяните

винты

(3)

моментом 460 Нм.

Снятие - для моделей с 6 клавишными
соломторясами

-

Под

тормозные

суппорты

(4)

поместите

емкость для сбора тормозной жидкости.

-

Отсоедините

стальную

трубку

подачи

и

соединительную трубку суппорта.

-

Снимите стопорное кольцо и втулку вала
колес.

-

Через отверстие в диске (5) отверните гайку (6).

-

Извлеките тормозной диск (5) и снимите
суппорты (4).

Установка - для моделей с 6 клавишными
соломотрясами

-

Чтобы выполнить установку, действуйте в
обратном

порядке,

гайки

(6)

крепления

суппортов затяните моментом 120 Нм.

21

22

3

2

1

4

6

5

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

14

327 208 090 - 01 - 2005

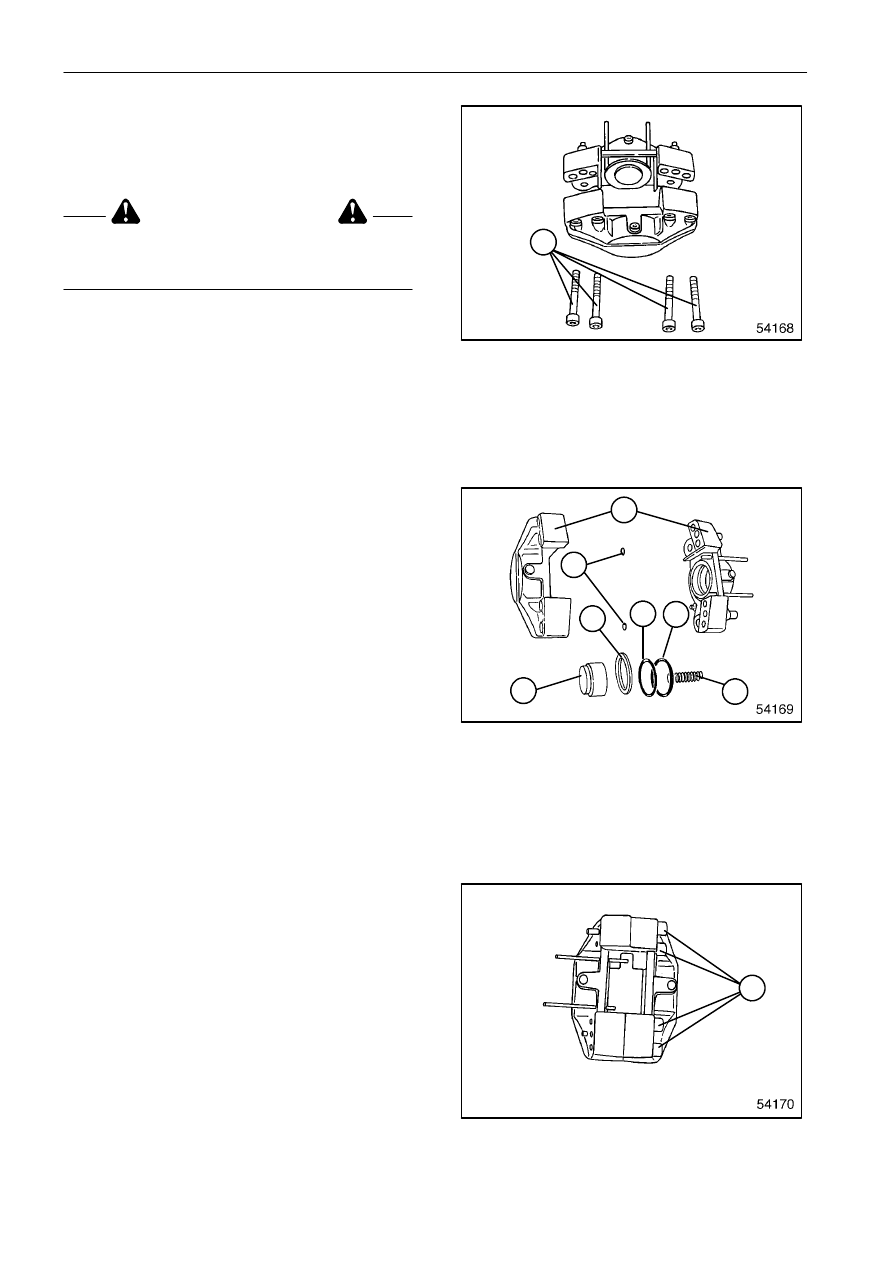

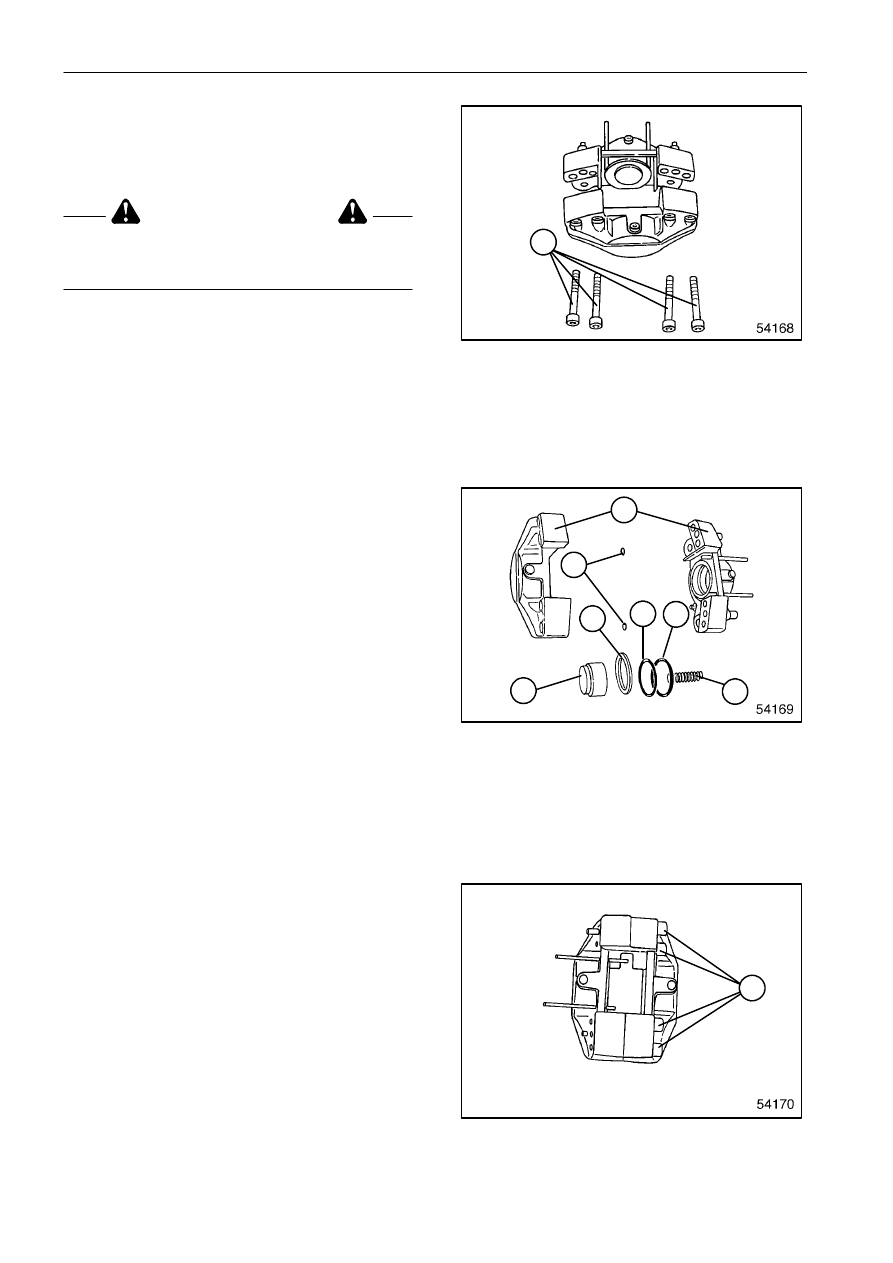

Операция 3320272
Тормозной суппорт, отсоединен -
Демонтаж/Сборка

ПРЕДОСТЕРЕЖЕНИЕ

Используйте защитные резиновые перчатки.
Собрать жидкость в емкость и не сливать в
окружающую среду.

Выполняется следующим образом:

-

снимите тормозные суппорты, действуя в
соответствии с инструкцией на стр. 13.

-

Снимите

тормозные

элементы,

выполнив

действия, описанные на стр. 15.

-

Выверните четыре винта (1), соединяющие
части суппортов.

-

После снятия частей скоб (2) извлеките
поршни (3) и пылезащитное уплотнение (4)
вместе с пружиной (5).

-

Снимите уплотнительное кольцо (6) и стопорное
кольцо (7).

-

Снимите два уплотнительных кольца (8).

ПРИМЕЧАНИЕ: описанную процедуру необходимо

выполнить для обеих половин
суппорта.

Сборка

-

Аккуратно очистите все детали и нанесите на
них тонкий слой консистентной смазки перед
тем, как приступить к сборке.

-

Установите

уплотнительное

кольцо

(6)

и

стопорное кольцо (7).

-

Установите пылезащитное уплотнение (4),
пружину (5) и поршень (3).

-

Установите уплотнительные кольца (8) и
соедините половины суппорта с помощью
винтов (1) с приложением момента 180-200 Нм
для моделей с 5 клавишными соломотрясами и
100-110 Нм - для моделей с 6 клавишными
соломотрясами.

-

Выполните сборку тормозных элементов.

-

Присоедините суппорты к корпусу привода.

-

Присоедините трубки линий к суппортам.

-

Удалите воздух из системы.

23

24

25

1

2

3

4

7

6

5

1

8

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

15

327 208 090 - 01 - 2005

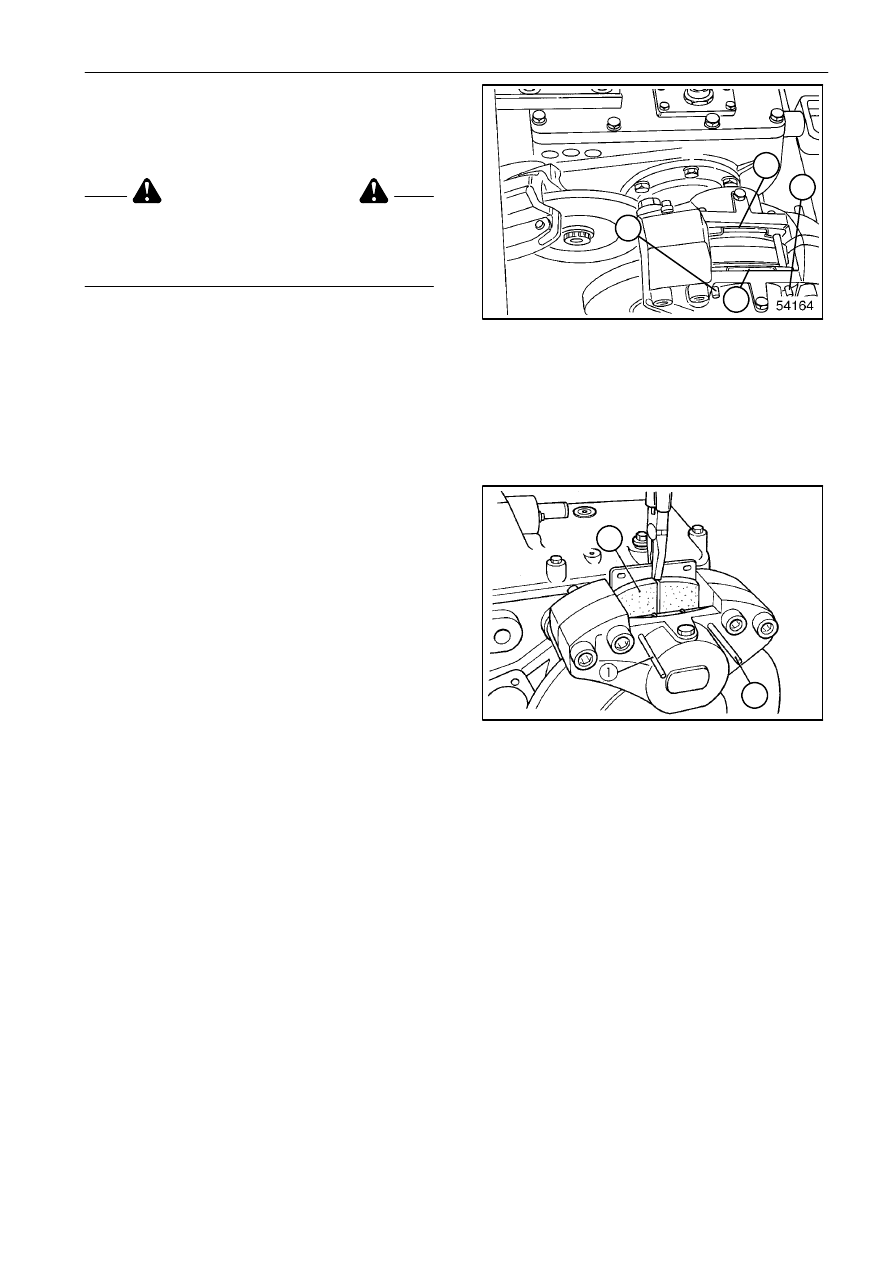

Операция 3320273
Тормозные колодки (комплект) -
Замена

ПРЕДОСТЕРЕЖЕНИЕ

Перед заменой тормозных колодок установите
машину

на

ровном

участке

и

подложите

подходящие упоры под ведущие и управляемые
колеса.

Демонтаж

-

Оставьте минимальное количество тормозной
жидкости в бачке.

-

Извлеките одиниз штифтов (1 и 2), крепящих
тормозные колодки, и удалите пружины (3 и 4).

-

Извлеките второй штифт.

-

Снимите тормозные колодки (5).

Сборка

-

Переместите тормозные цилиндры как можно
дальше назад, чтобы получить возможность
установить новые тормозные колодки.

-

Установите на место штифты (1 и 2) и пружины
(3 и 4).

-

Долейте

в

бак

тормозную

жидкость

до

требуемого уровня и, если контур был открыт,
удалите из него воздух (см. стр. 8).

26

27

2

5

3

2

1

4

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

16

327 208 090 - 01 - 2005

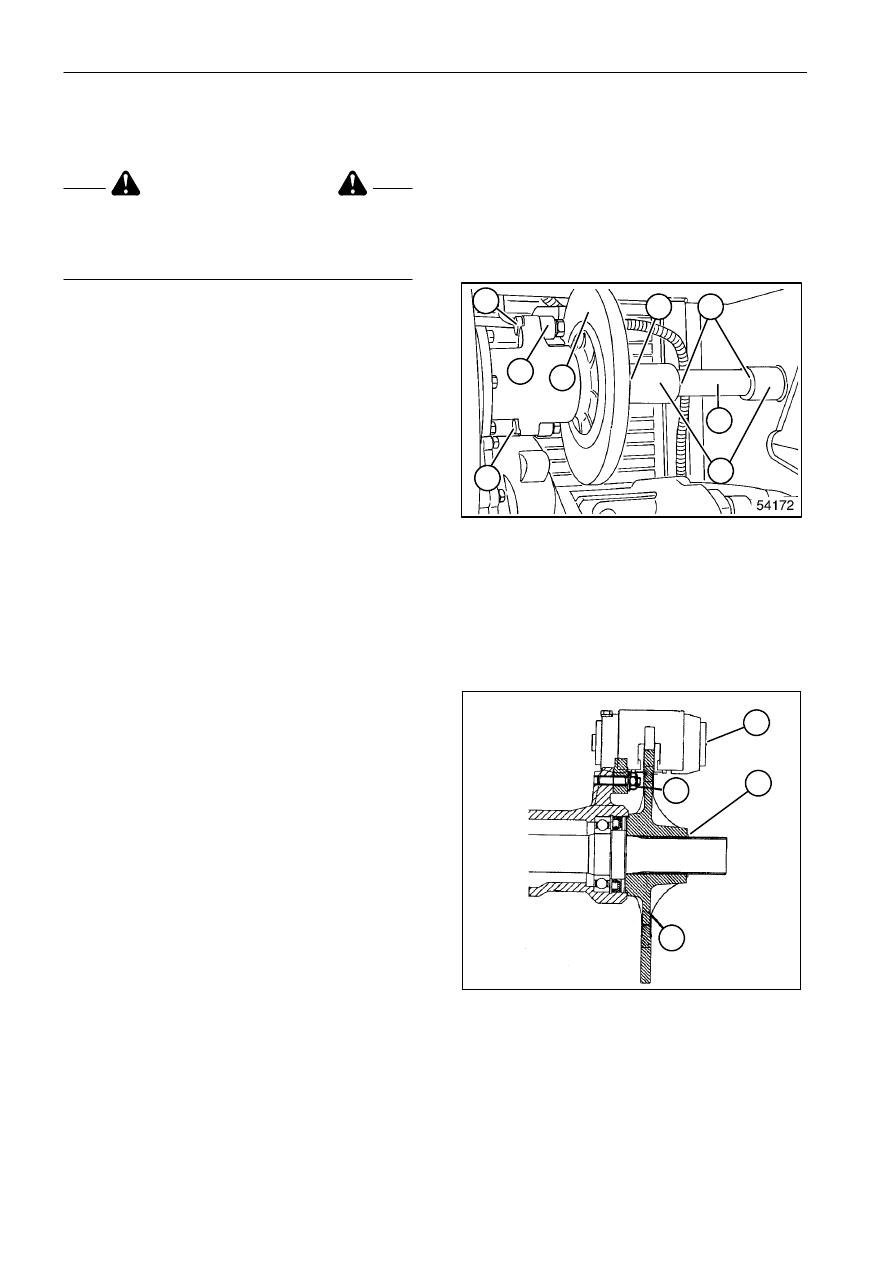

Операция 3320276
Тормозной диск -
Снятие/Установка

ПРЕДОСТЕРЕЖЕНИЕ

Перед снятием тормозного диска установите
машину

на

ровном

участке

и

подложите

подходящие упоры под ведущие и управляемые
колеса.

Снятие - для моделей с 5 клавишными
соломторясами

-

Снимите два уплотнительных кольца (1).

-

Сместите втулки (2) внутрь и снимите вал
колес (3).

-

Разберите

тормозной

суппорт,

выполняя

действия, описанные на стр. 13.

-

Снимите стопорное кольцо (5) и диск (6).

Установка - для моделей с 5 клавишными
соломотрясами

-

Чтобы выполнить установку, действуйте в
обратном

порядке,

затяните

винты

(7)

моментом 460 Нм.

-

Удалите воздух из системы, следуя указаниям
на стр. 8.

Снятие - для моделей с 6 клавишными
соломторясами

-

Снимите вал колеса, как описано выше.

-

Снимите стопорное кольцо (1).

-

Отверните

четыре

гайки

(2)

крепления

суппортов (3).

-

Сместите диск (4) так, чтобы появилась
возможность извлечь суппорт (3).

-

Снимите диск.

Установка - для моделей с 6 клавишными
соломотрясами

-

Чтобы выполнить установку, действуйте в
обратном

порядке,

гайки

(2)

затяните

моментом 120 Нм.

-

Удалите воздух из системы, следуя указаниям
на стр. 8.

28

29

7

4

6

5

1

2

3

7

3

2

1

4
