Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 12

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

3

327 208 092 - 01 - 2007

CAPACITIES, 5A - 5B - 6A

FENDT

КОМПОНЕНТЫ

ОБЪЕМ дм

3

РЕКОМЕНДУЕМЫЕ

МЕЖДУНАРОД-

КОМПОНЕНТЫ

ОБЪЕМ дм

(литры)

РЕКОМЕНДУЕМЫЕ

ПРОДУКТЫ

МЕЖДУНАРОД-

НЫЕ ТУ

Система охлаждения

40

ANTI FREEZE

(рекоменд. 50% воды)

ASTM D 3306 or

BS 6580:1992

Топливный бак

450

Чистое и

отфильтрованное

дизельное топливо

-

Картер двигателя и фильтр

Только картер двигателя

18

16

FENDT EXTRA

GRADE 15W-40

API CH-4

Бак тормозной жидкости и тормозная
система

0,30

ТОРМОЗНАЯ

ЖИДКОСТЬ BP DOT 4

SAE J 1703

Корпус коробки передач и дифференциала

12

Конечные приводы

5,5x2

FENDT SUPER

TRANS 85W-90

API GL5

Нижняя пара сопряженных конических
шестерен разгрузчика бункера

0,50

TRANS 85W-90

API GL5

Сервисный бак гидравлической системы
(система)

20 (31)

FENDT EXTRA HYD 68

-

Бак гидростатического привода (система)

20 (44)

FENDT EXTRA HYD 68

-

Пара сопряженных конических шестерен
элеватора бункера

0,22

Верхняя пара сопряженных конических
шестерен разгрузчика бункера

0,15

FENDT EXTRA

GREASE EP

NLGI 2

Пара сопряженных конических шестерен
разбрасывателя соломенной сечки

0,35

Опоры наружных роликов гусеницы

0,25x2

FENDT EXTRA

GRADE 15W-40

API CH-4

Компрессор

0,26 (210 граммов)

SANDEN SP-20

-

Система кондиционирования воздуха

2100 граммов

R134a

-

Масленки

-

FENDT EXTRA

GREASE EP

NLGI 2

Масленки для масла

-

FENDT EXTRA HYD 68

-

Омыватель лобового стекла

1,50

-

-

1

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

Раздел 10 - ДВИГАТЕЛЬ

СОДЕРЖАНИЕ

Подгруппа

Описание

Страница

10 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Охлаждение

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Турбонаддув

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Замена моторного масла и масляного фильтра

12

. . . . . . . . . . . . . . . . . . . . . . . . . .

Топливный фильтр

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

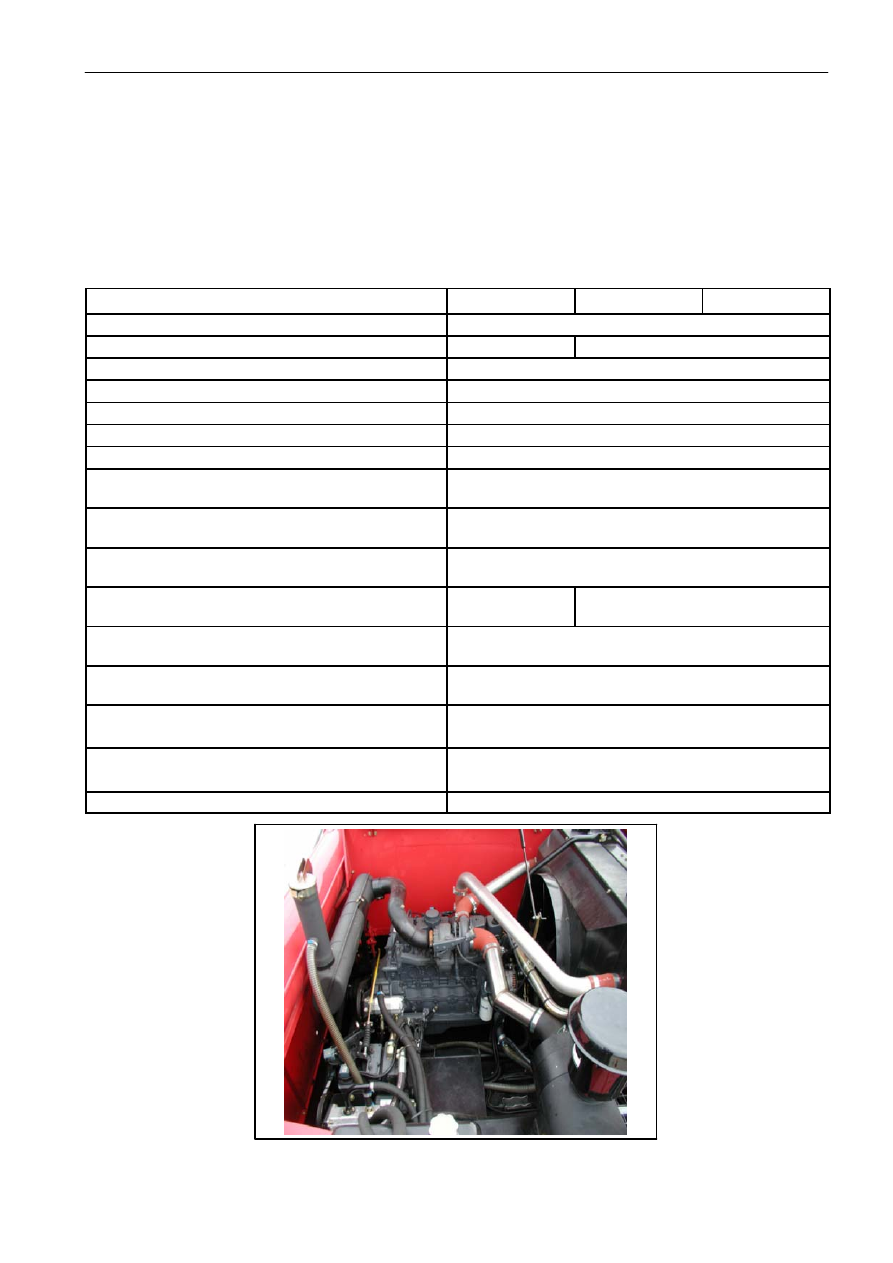

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5A

5B

6A

-

модель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

IVECO NEF

-

тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F4AE0684G

F4AE0684B

-

цилин дры . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

-

рабочий объем

см

3

/об.

. . . . . . . . . . . . . . . . . . . . .

5.880

-

диам. поршня

мм

. . . . . . . . . . . . . . . . . . . . . . . . . .

102

-

ход поршня

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

120

-

степень сжатия . . . . . . . . . . . . . . . . . . . . . . . . . . .

17:1

-

частота вращения коленчатого вала
двигателя без нагрузки

об/мин

. . . . . . . . . . . . .

2200

-

частота вращения двигателя с полной
нагрузкой

об/мин

. . . . . . . . . . . . . . . . . . . . . . . . . .

2200

-

частота вращения двигателя при
максимальной мощности

об/мин

. . . . . . . . . . . .

2000

-

мощность (ISO TR 14396) при
2000 об./мин.

лс/кВт

. . . . . . . . . . . . . . . . . . . . . . .

218 / 160

253 / 186

-

 мкость системы смазки без
фильтров

литров

. . . . . . . . . . . . . . . . . . . . . . . . . .

16

-

 мкость системы смазки
с фильтрами

литров

. . . . . . . . . . . . . . . . . . . . . . .

18

СТАРТЕР

СТАРТЕР
-

тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BOSCH 12 В

ГЕНЕРАТОР

ГЕНЕРАТОР
-

тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BOSCH 14 В

-

мощн ость ген ератора . . . . . . . . . . . . . . . . . . . . . .

0 мм

2

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ NEF IVECO

В случаях запросов на техническое обслуживание двигателей NEF IVECO необходимо предоставить
точную и подробную информацию согласно процедуре, описанной ниже. Таким образом, службы
компаний LAVERDA и IVECO смогут быстро отреагировать на ваш запрос.

If required, always inform AGCO service with a written document, sent by fax (later on, you can discuss over
the phone, but the communication means should be clear and precise - in particular for urgent situations).

Документ должен содержать следующую информацию:

•

модель комбайна и номер рамы.

•

Признаки неисправности и тип неисправности (тип неисправности можно определить по коду
неисправности или при помощи ручного тестера).

AGCO technical service intervenes immediately:

•

по телефону, факсу или электронной почте (если ошибку можно устранить немедленно);

•

послав уведомление дилеру, чтобы он связался с ближайшей авторизованной ремонтной мастерской
компаний IVECO/AIFO для организации ремонта;

•

при неисправностях топливного насоса высокого давления BOSCH техническая служба свяжется
напрямую с компанией BOSCH.

Владелец машины оплачивает выполнение ремонтных работ, выполняемых компаниями IVECO или
BOSCH, затем дилер выставляет претензию по гарантии.

Претензии по гарантии должны быть присланы в сервисную службу компании Laverda в течение 30 дней
с даты ремонта.

ВСЕ ДЕТАЛИ, КОТОРЫЕ БЫЛИ ЗАМЕНЕНЫ В ПРОЦЕССЕ РЕМОНТНЫХ РАБОТ, ВЫПОЛНЕННЫХ В
МАСТЕРСКИХ КОМПАНИИ IVECO, ДОЛЖНЫ БЫТЬ ВЫСЛАНЫ В ТЕХНИЧЕСКИЙ ОТДЕЛ КОМПАНИИ
LAVERDA.

Гарантия на двигатель прекращается в следующих случаях:

•

ремонтные работы, выполнены в мастерских, которые не авторизованы IVECO или BOSCH;

•

использование неоригинальных деталей;

•

изменение компонентов двигателя без предварительного согласования.

3

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

327 208 090 - 01 - 2005

F

Семейство
двигателей

ИДЕНТИФИКАЦИОННЫЙ НОМЕР ДВИГАТЕЛЯ

Двигатели NEF с общей

топливораспределительной рампой

4

A

E

0

6

8

4

B

D

*

+

Тип блока цилиндров двигателя:
A = Неструктурированный

блок цилиндров 4 клапана

Двигатель

Положение цилиндров:
0 = 4-тактный
вертикальный

N

° Цилиндров

6 = 6 цилиндров

Топливо - впрыск

8 = Дизельный
ромежуточный
охладитель

Условие

4 = Машины Agric. - Землеройные машины

Номинальная мощность

Уровень выбросов

D = TIER 2

X

Y

Y

Y

X = 1 общая
топливораспределительная
рампа, 4 клапана

Y

Y

Y

Y

Серийный номер

Y

Y
