РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

28

327 208 090 - 01 - 2005

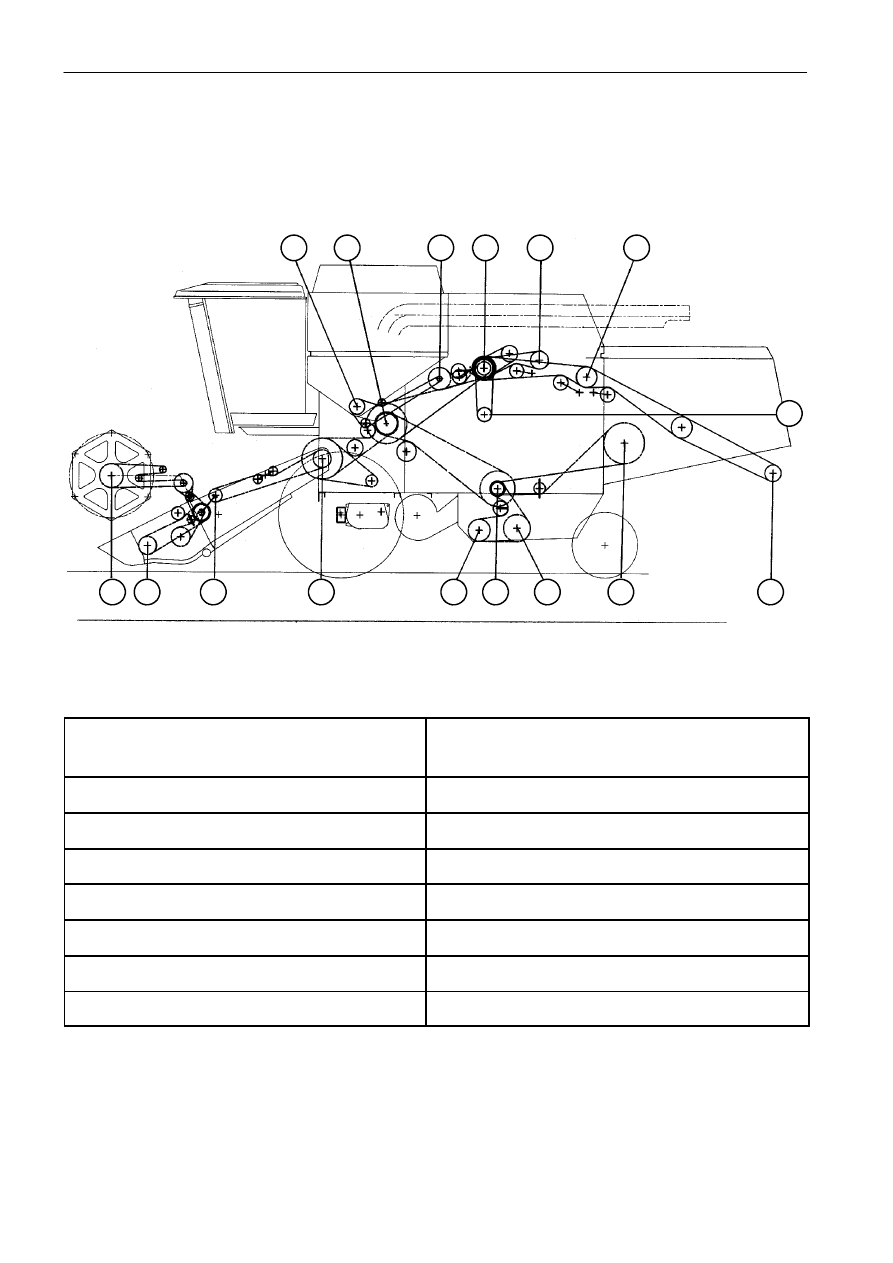

ЧАСТОТА ВРАЩЕНИЯ ПОД НАГРУЗКОЙ

Левая часть (об/мин)

10

11

13

14

15

17

9

8

7

6

5

18

4

3

2

1

1 -

Мотовило

минимум

. . . . . . . . . . . . . . .

макс.

. . . . . . . . . . . . . . . . . . . . . . . . . . .

14

61

9

-

Соломорезка . . . . . . . . . . . . . . . . . . . . . .

3540

2 -

Переключатель ножей . . . . . . . . . . .

610 10 -

Разгрузочн ый шн ек . . . . . . . . . . . . . . . .

643

3 -

Привод движения жатки . . . . . . . . .

553 11

-

Задн ий битер . . . . . . . . . . . . . . . . . . . . .

800

4 -

Верхн ий вал элеватора . . . . . . . . . .

415 13 -

Тран смиссия разгрузки . . . . . . . . . . . .

1650

5 -

Шн ек . . . . . . . . . . . . . . . . . . . . . . . . . . .

350 14 -

Двигатель . . . . . . . . . . . . . . . . . . . . . . . . .

2200

6 -

Главн ая тран смиссия . . . . . . . . . . . . .

530 15 -

Гидростатический н асос . . . . . . . . . . . .

2620

7 -

Шн ек н едомолота . . . . . . . . . . . . . . . .

285 17 -

Трансмиссия соломорезки . . . . . . . . . .

2800

8 -

Клавишный соломотряс . . . . . . . . . .

175 18 -

Компрессор . . . . . . . . . . . . . . . . . . . . . . .

3140

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

29

327 208 090 - 01 - 2005

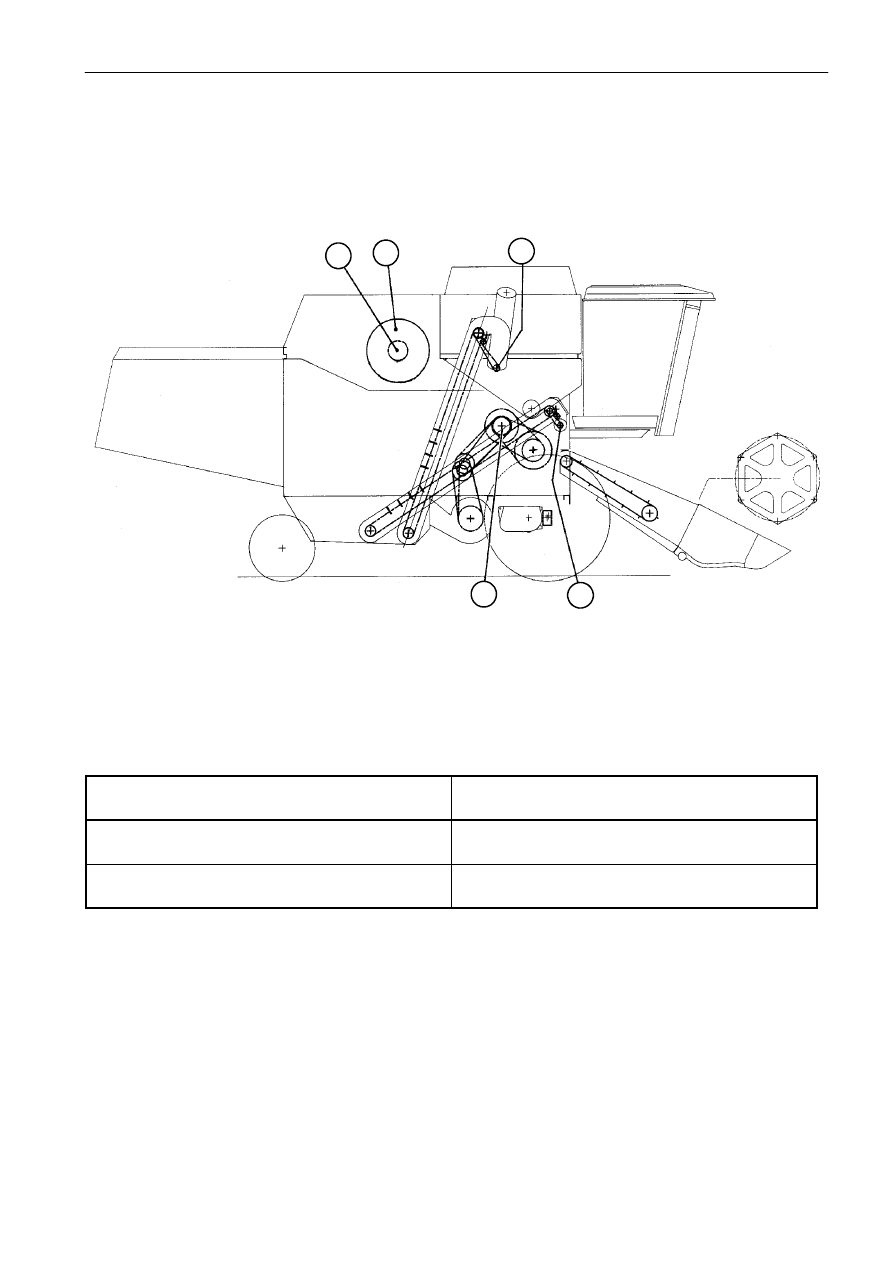

ЧАСТОТА ВРАЩЕНИЯ ПОД НАГРУЗКОЙ

Правая часть (об/мин)

4

5

6

2

1

1 -

Задн ий битер . . . . . . . . . . . . . . . . . . . .

800

5 -

Вращающийся пылеуловитель . . . . .

260

2 -

Шн ек н едомолота . . . . . . . . . . . . . . . .

285

6 -

Шнек загрузки зернового бункера . .

500

4 -

Вен тилятор двигателя . . . . . . . . . . . .

1480

ОБНОВЛЕНИЕ РУКОВОДСТВА
ПО ЭКСПЛУАТАЦИИ

¹ 327208092

Данное приложение содержит дополнительную
информацию к Руководству по эксплуатации
¹ 327208090, касающуюся следующих моде-
лей комбайнов:

5A models: с серийными номерами от 551510049
5B models: с серийными номерами от 551710061
6A models: с серийными номерами от 565510057

ВВЕДЕНИЕ

◊ Данное руководство состоит из разделов, порядковые номера которых представляют собой

двузначную цифру, при этом страницы каждого раздела пронумерованы отдельно.
Для удобства пользования порядковые номера разделов в настоящем документе идентичны
соответствующим пунктам Краткого руководства.

◊ Предметный указатель облегчает поиск страницы с нужной информацией.

◊ Внизу каждой страницы указан номер издания и дата публикации/пересмотра.

◊ Страницы пересмотренного издания имеют тот же номер, изменяется лишь последняя цифра

(например: 327208011 - издание пересмотрено в первый раз, 327208012 - во второй раз и т.д., после
чего следует дата публикации.
Вновь пересмотренные издания снабжаются исправленным предметным указателем.

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

Несмотря на то, что фирма LAVERDA постоянно модернизирует свой модельный ряд, в публикацию
могут не попасть данные технического или коммерческого характера, касающиеся обновлений.
Это может быть также связано с требованиями законодательных актов некоторых стран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы LAVERDA.

ВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания LAVERDA, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальных инструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов, не
одобренных изготовителем, включая используемые для технического обслуживания или ремонта
изделий, произведенных или распространяемых изготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедших одобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТ LAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ
