Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 10

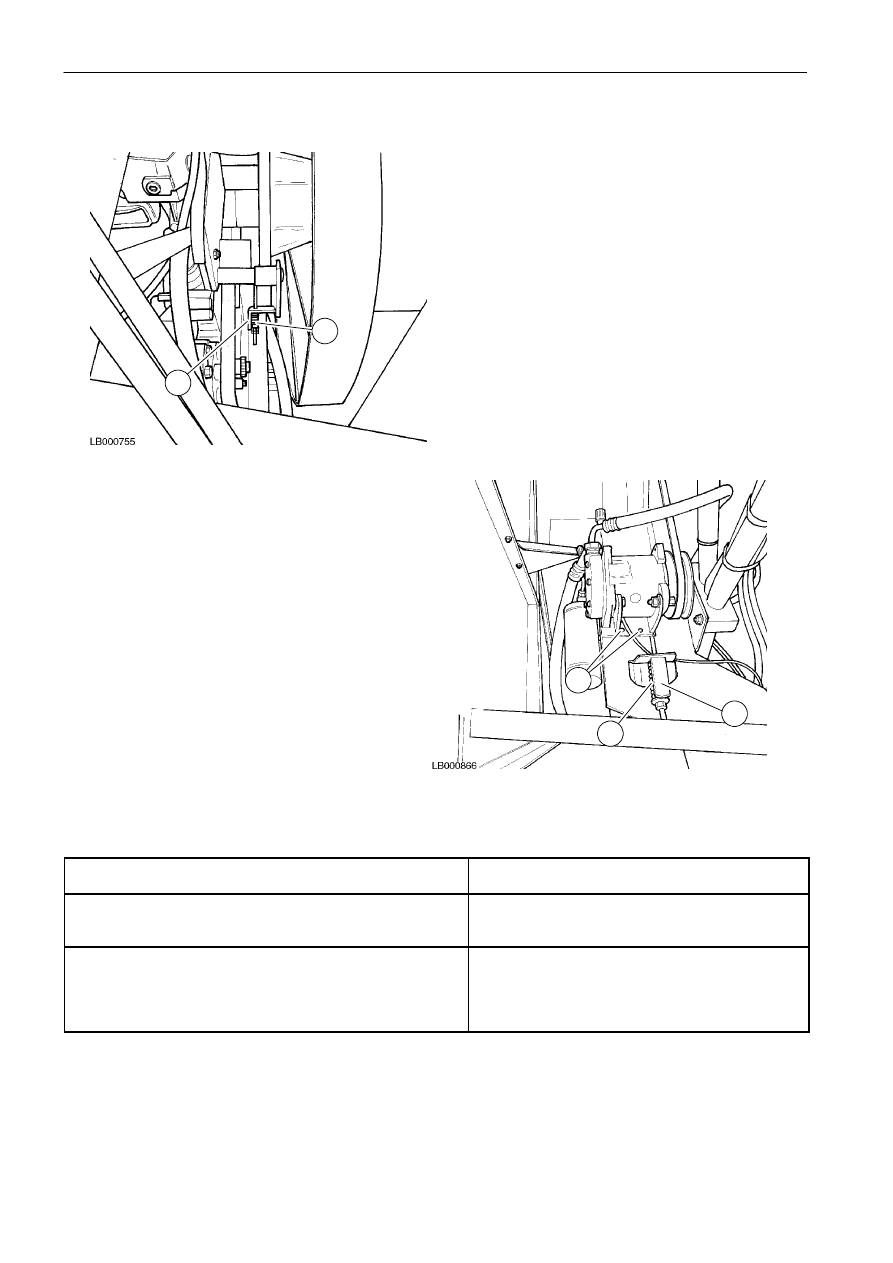

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

24

327 208 090 - 01 - 2005

1

A

2

1

B

2

3

ОПИСАНИЕ

НАТЯЖЕНИЕ

A -

Управление вентилятором двигателя

Растяжение пружины (1) должно

соответствовать длине указателя (2).

B -

Управление компрессором системы
кондиционирования воздуха кабины

Растяжение пружины (1) должно

соответствовать длине указателя (2)
после ослабления крепежных болтов

компрессора (3).

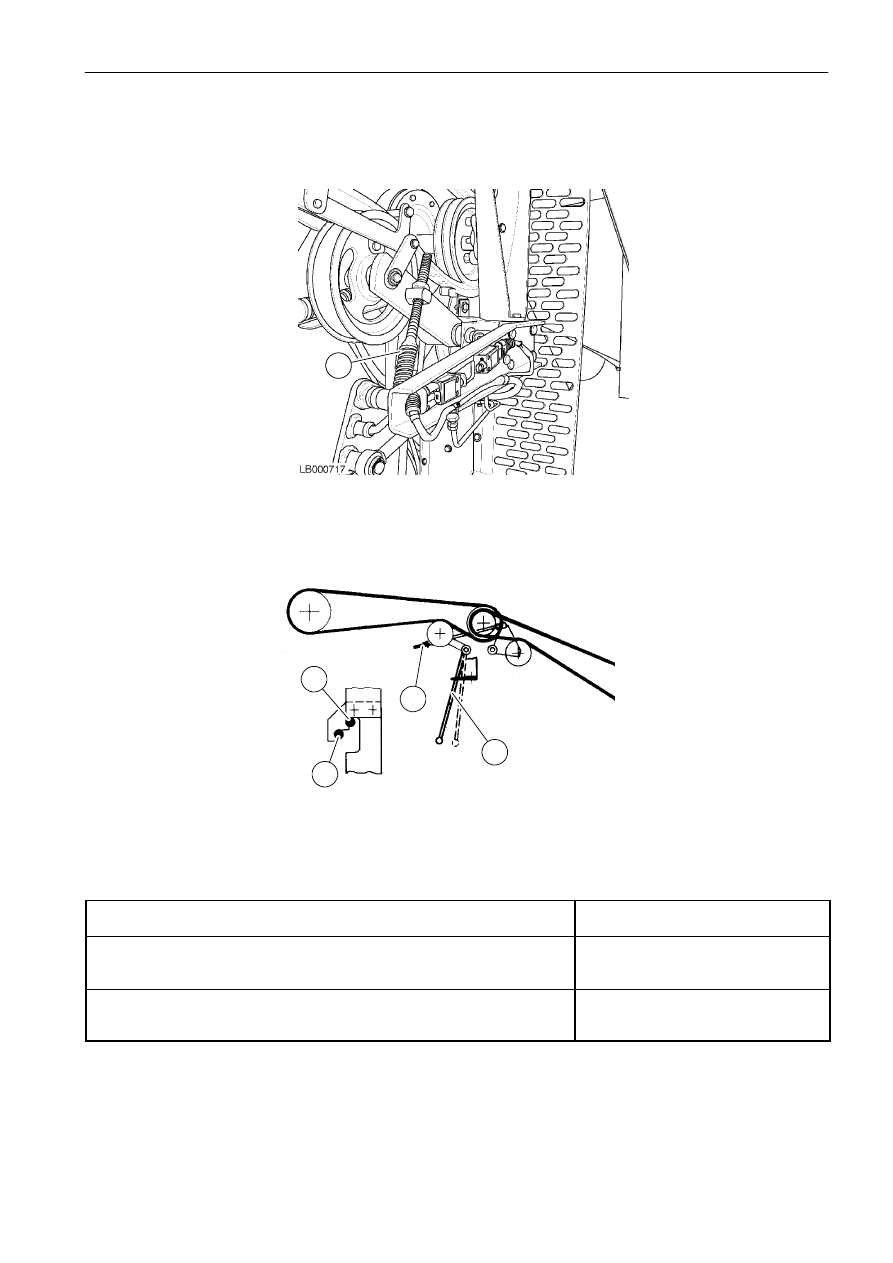

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

25

327 208 090 - 01 - 2005

2

3

4

5

1

A

B

ОПИСАНИЕ

ДЛИНА СЖАТОЙ ПРУЖИНЫ, мм

A -

Управление трансмиссии
клавишного соломотряса

(пружина поз. 1)

мм

85

B -

Управление трансмиссии
клавишного соломотряса

(пружина поз. 2)

мм

180

Рычаг поз. 3, необходимо перевести в положение 5, при стандартной частоте вращения.

При наличии комплекта для снижения оборотов (необходим для работы с такими культурами как кукуруза)
рычаг поз. 3, необходимо перевести в положение 4.

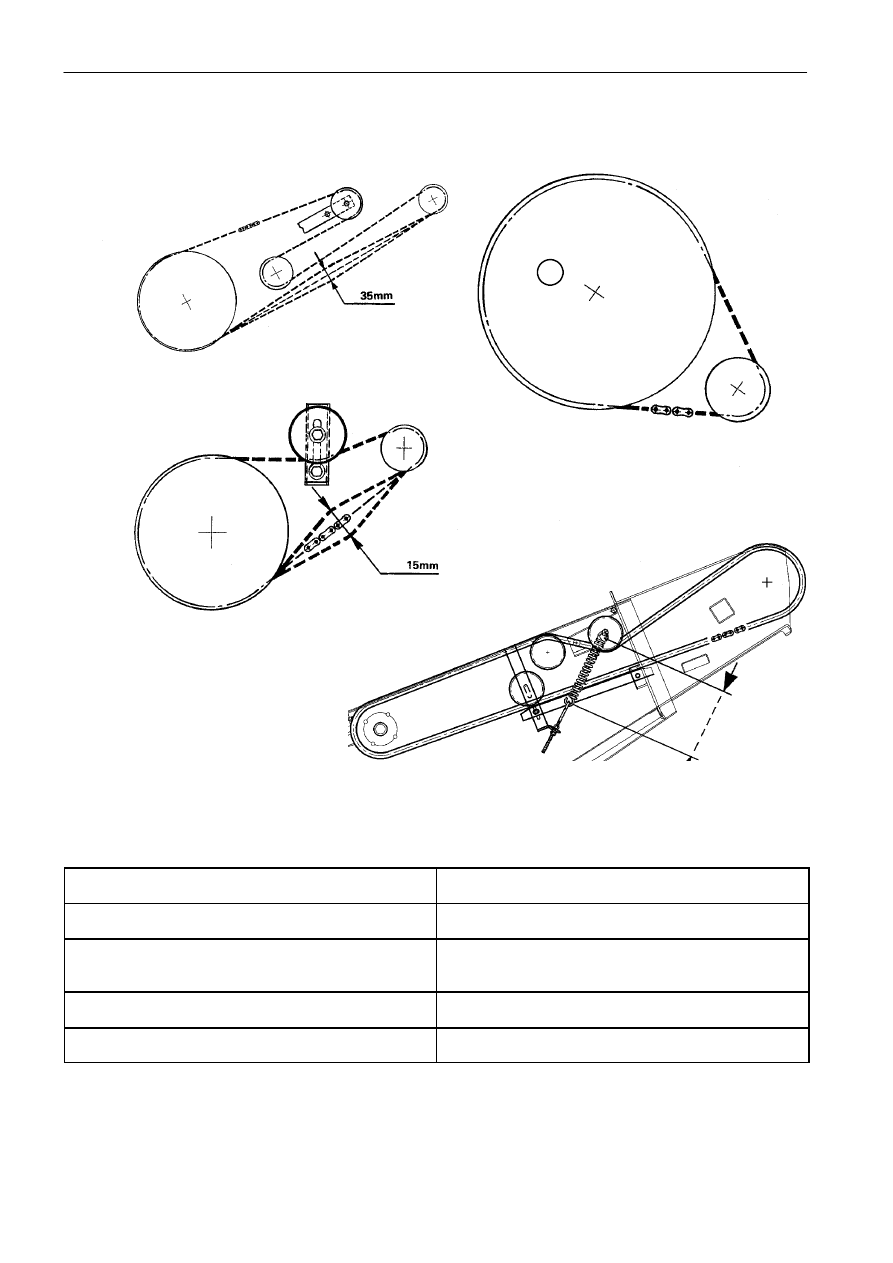

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

26

327 208 090 - 01 - 2005

A

B

C

D

280 мм

1

ОПИСАНИЕ

ТИП НАТЯЖИТЕЛЯ

A -

Управление мотовила

неподвижный - отклонение 35 мм

B -

Управление вариатора мотовила

без натяжителя: натяжение цепи обеспечивается

движением зубчатого колеса (1).

C -

Управление шнека

неподвижный - отклонение 35 мм

D -

Управление жатки

автоматический - натяжение пружины 280 мм

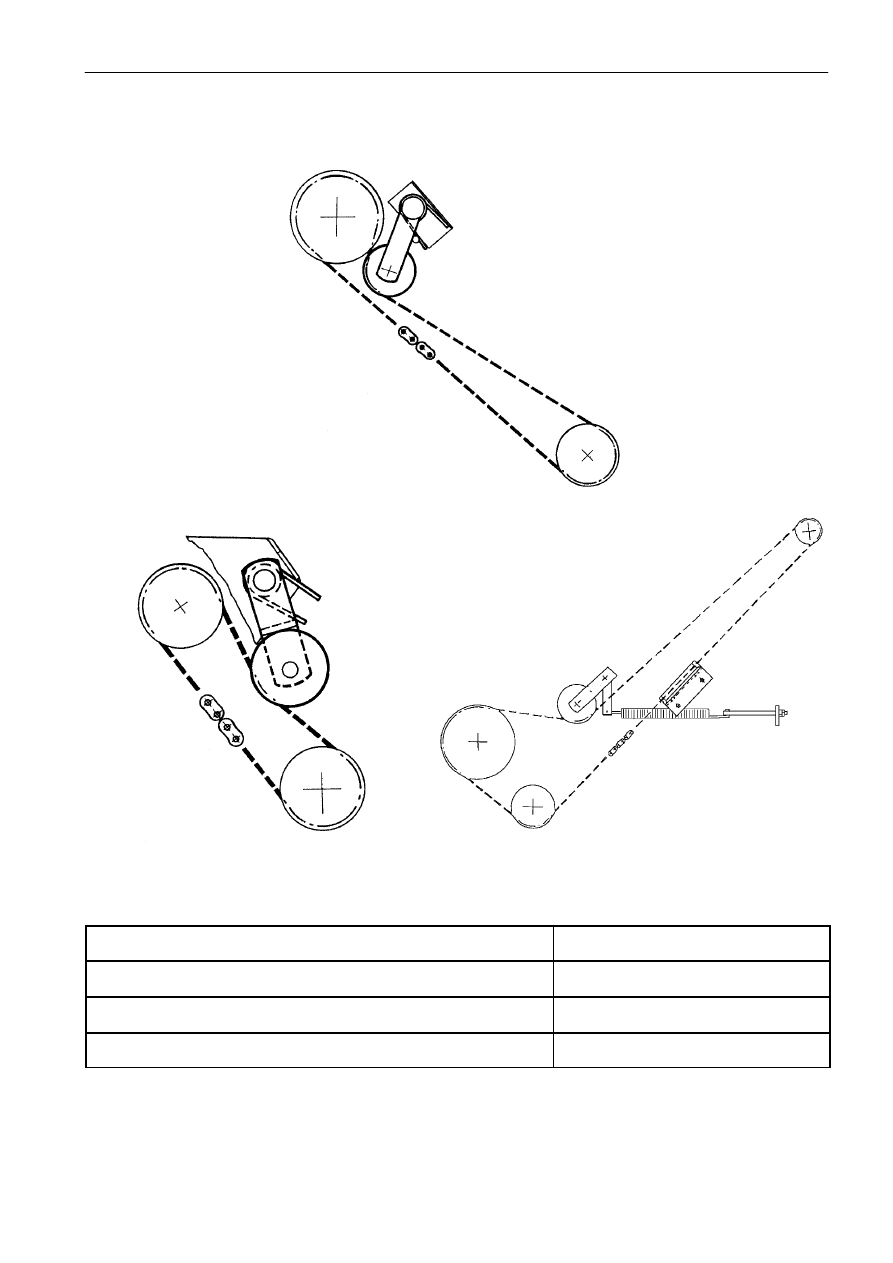

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

27

327 208 090 - 01 - 2005

A

B

C

ОПИСАНИЕ

ТИП НАТЯЖИТЕЛЯ

B -

Управление шнека загрузки зернового бункера (верхнего)

автоматическое

C -

Управление шнека недомолота (верхнего)

автоматическое

D -

Управление разгрузчика бункера

автоматическое
