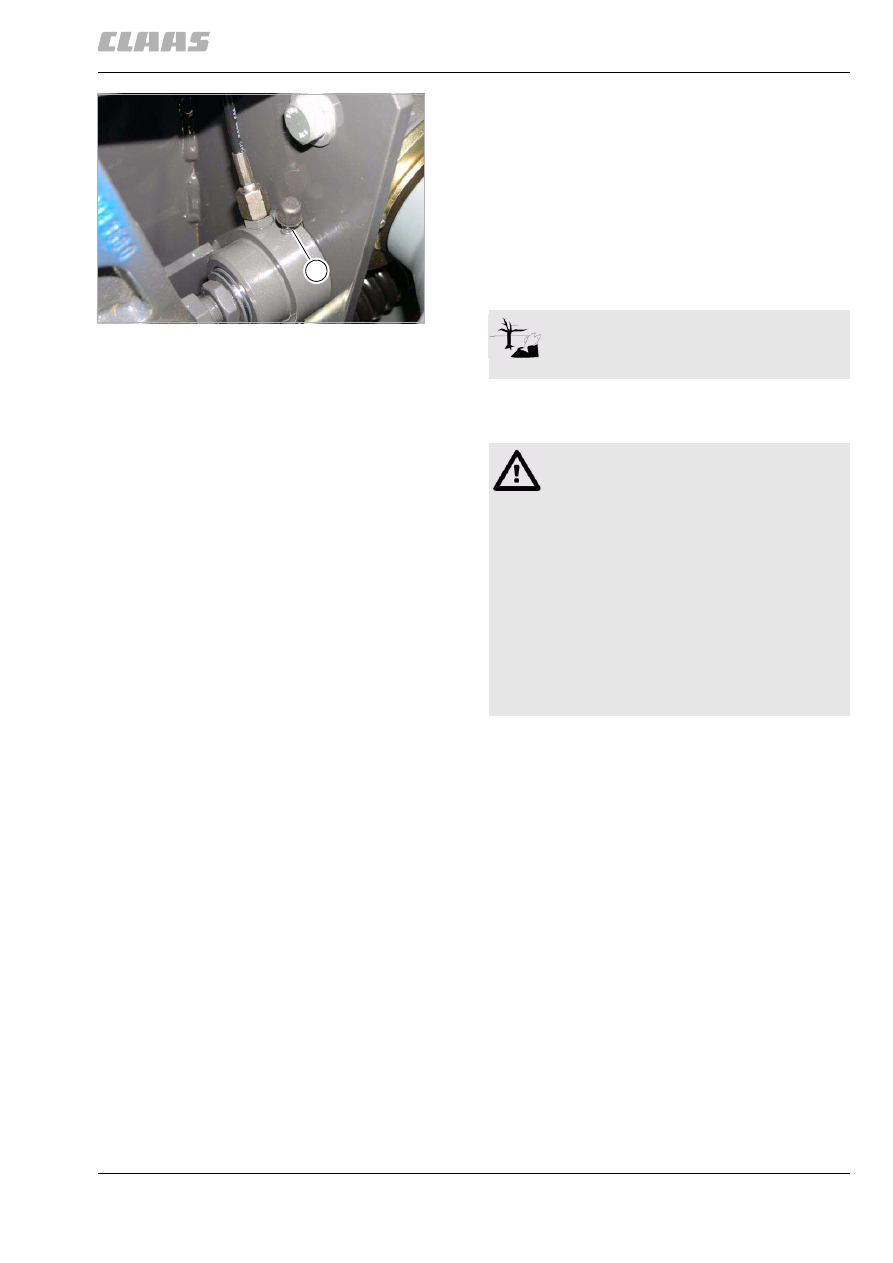

347

6 Обслуживание базовой машины

6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

– Завести дизельный двигатель и оставить

работать на нижних оборотах холостого хода.

– Как только гидравлическое масло начнет

выходить без пузырьков, закрыть продувочный
клапан (Р) и повторить процесс на другой
стороне.
Момент затяжки = 6 - 8 Нм

– Заглушить дизельный двигатель.
– Открутить измерительный шланг (W) "Mini".

(рис. 99, 102)

34117

6.3.6 Установка зернодробилки

102

12528

P

Экологическая безопасность!

Соберите вытекающую рабочую жидкость
и утилизируйте надлежащим образом.

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

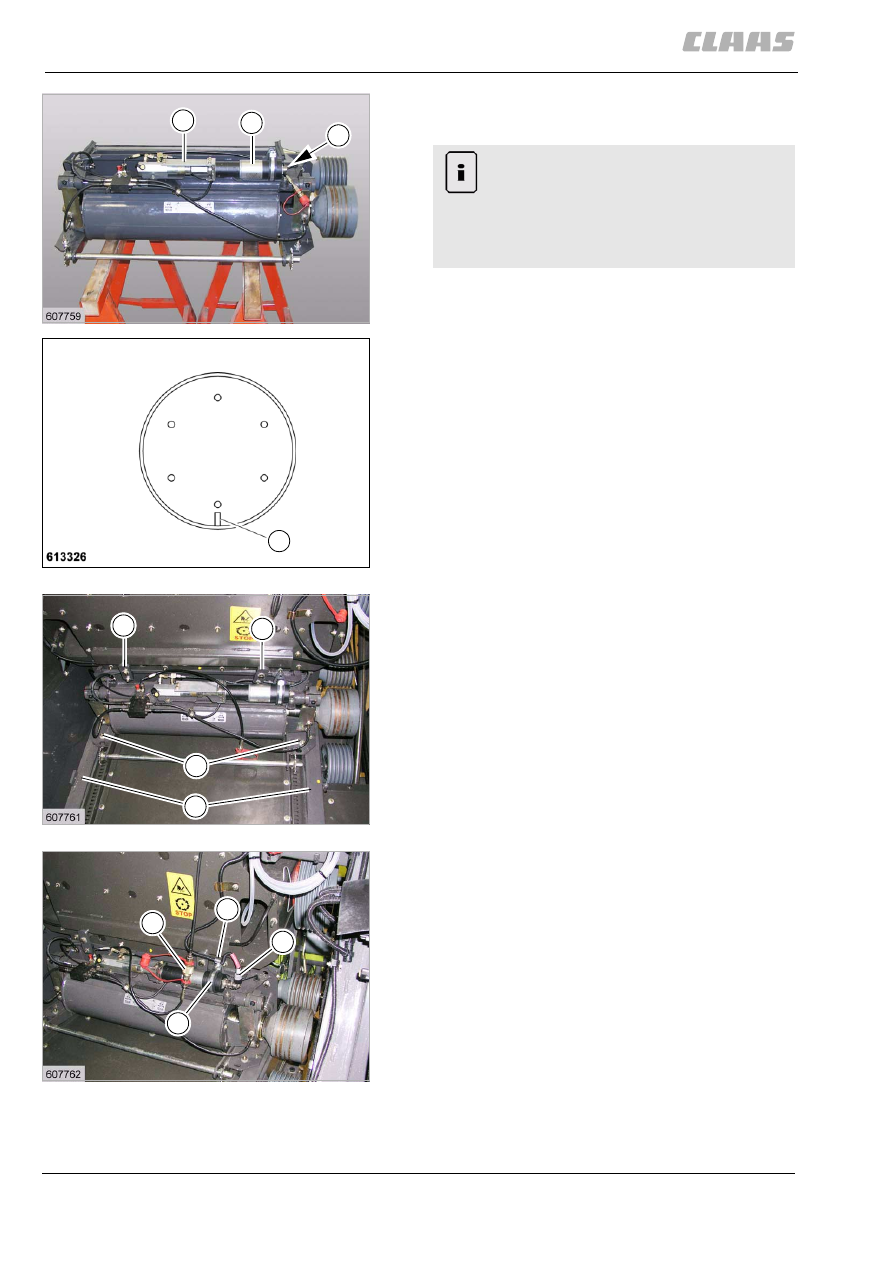

348

6 Обслуживание базовой машины
6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

– Электрический двигатель (G, при наличии) с

хомутиком (C) надеть на двойной насос (M).

– Прикрутить распорку (T).

(рис. 103, 104)

– Поднять зернодробилку в машину и закрепить

захватами (P).

– Переставить винты с цилиндрической головкой

(Z) наружу к направляющим шинам (N) и
затянуть.

(рис. 105)

– На машинах с централизованной смазкой

соединить муфту (H).

– Прикрутить хомутики (C и D, если имеются),

используя имеющиеся винты с шестигранной
головкой.

– Подсоединить кабель (K) к электрическому

двигателю и затянуть.

(рис. 106)

103

4386

104

12783

T

G

S

S

Указание!

Насадить электрический двигатель таким
образом, чтобы носок (S) в штекере
электрического двигателя (G) находился
внизу. Хомутик (C) вначале установить, не
затягивая.

105

12484

P

P

Z

N

106

12483

H

C

D

K

349

6 Обслуживание базовой машины

6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

– Надеть и натянуть комбинированный ремень.
– Затем проверить прямолинейность движения

ремня и в случае необходимости
отрегулировать.

– Установить защитное устройство.
– Проверить уровень масла в баке для

гидравлического масла, в случае
необходимости дозаправить.

После настройки необходимо произвести
программирование зернодробилки. См.
"Обслуживание системы CIS".

350

6 Обслуживание базовой машины
6.4 Система Auto-Contour CLAAS / Контурная система / Предварительная установка высоты среза

9357

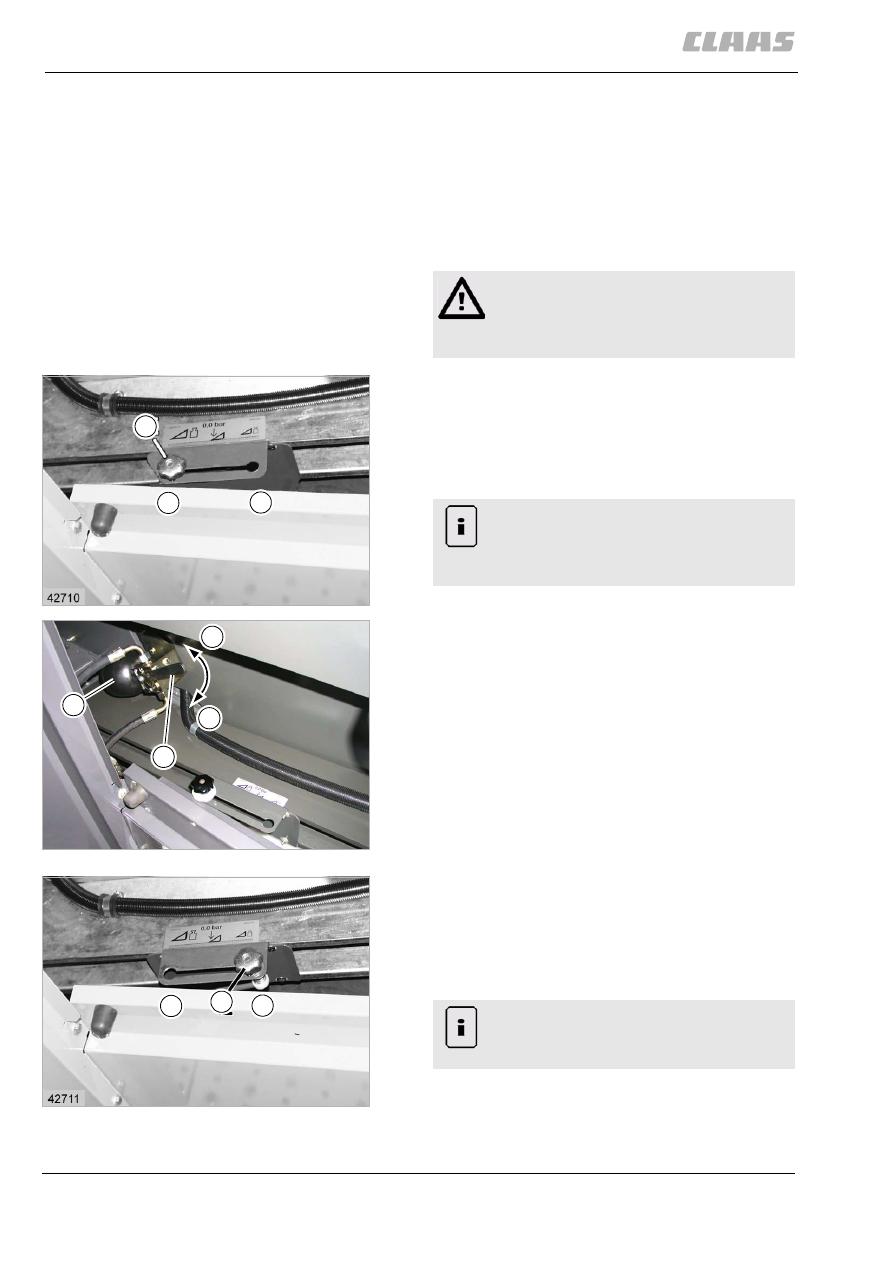

6.4 Система Auto-Contour CLAAS /
Контурная система / Предварительная
установка высоты среза

34286

6.4.1 Переключающий клапан для
приставок

(Компенсация давления гидравлики для легких и
тяжелых приставок)

Тяжелые приставки

Приставка для уборки кукурузы, 8- и 6-рядная,
RU 450, RU 600 и Direct-Disc

Грибковая ручка (E) должна находиться
в положении (S).

Действуют поверхности поршней (К).

Переставить рычаг (H) клапана (V) в положение (B)
(при наличии).

Система Direct-Disc 520

Переставить рычаг (H) клапана (V) в положение
(A).

(рис. 107, 108, 110)

Легкие приставки

Все подборщики и 4-рядные приставки для
уборки кукурузы

Грибковая ручка (E) должна находиться
в положении (L).

Давление подводится к обеим сторонам поршня.
Действуют кольцевые поверхности поршней (R).

Внимание!

Переключающий клапан включать лишь
при полностью опущенной приставке и
разгруженных гидравлических цилиндрах.

107

77

108

4631

S

E

L

V

H

B

A

Указание!

Для переключения приподнять грибковую
ручку (E)! (Грибковую ручку не
проворачивать)

109

79

S

E

L

Указание!

Для переключения разгрузить приставку и
приподнять грибковую ручку (E).
