Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 81

339

6 Обслуживание базовой машины

6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

6.3 Зернодробилка (HD / длинная резка,
80 зубьев)

С помощью зернодробилки фирмы CLAAS,
установленной непосредственно за ножевым
барабаном в выгрузном канале, в процессе
измельчения для получения кукурузного силоса
производится измельчение всех зерен кукурузы.

Два зубчатых дробильных валка, вращающихся в
противоположном направлении с разной
скоростью, обеспечивают максимальное
дроблению и истирание.

Раствор дробильных вальцов настраивается
в зависимости от степени зрелости кукурузы.

34109

6.3.1 Индикация раствора валков

Электрическое регулирование зазора

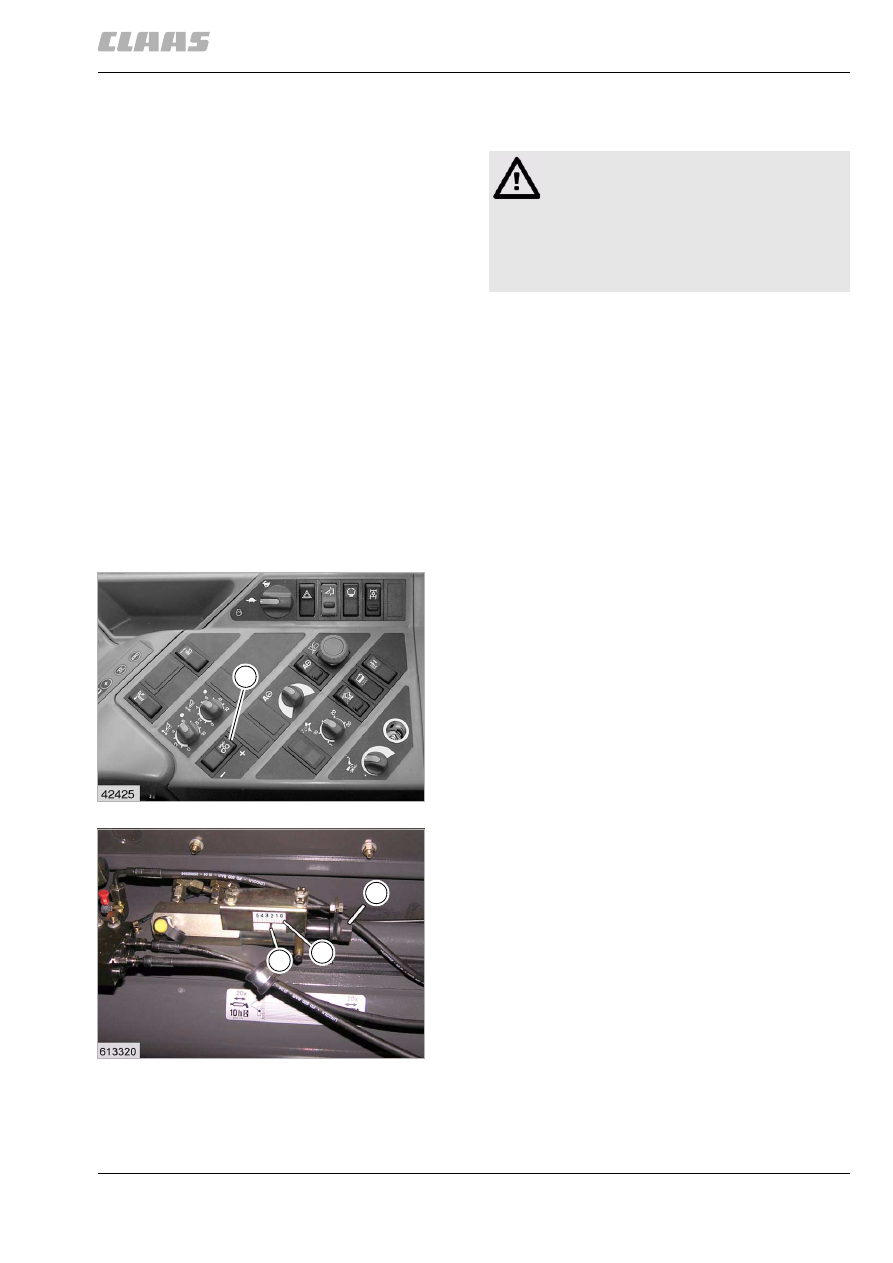

Раствор валков зернодробилки показывается на
экране (В13).

Раствор валков зернодробилки регулируется путем
нажатия перекидного выключателя (11).

(рис. 85)

Механическое регулирование зазора

По шкале (А) и позиции штифта (S) производится
индикация раствора валков.

Цифра, над которой стоит штифт (S), соответствует
раствору валков.

Для регулирования раствора валков
зернодробилки следует ввернуть или,
соответственно, вывернуть гидравлический
поршень (N).

Вворачивать = шире

Выворачивать = уже

(рис. 86)

Опасность!

Работы по ремонту, техническому
обслуживанию и чистке, а также по
устранению функциональных неполадок
следует принципиально производить лишь
при отключенном приводе и заглушенном
двигателе. Вытянуть ключ зажигания!

85

12192

11

86

12482

S

A

N

340

6 Обслуживание базовой машины
6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

При открытой заслонке (Р) можно замерить
раствор валков зернодробилки при помощи
калибра.

(рис. 87)

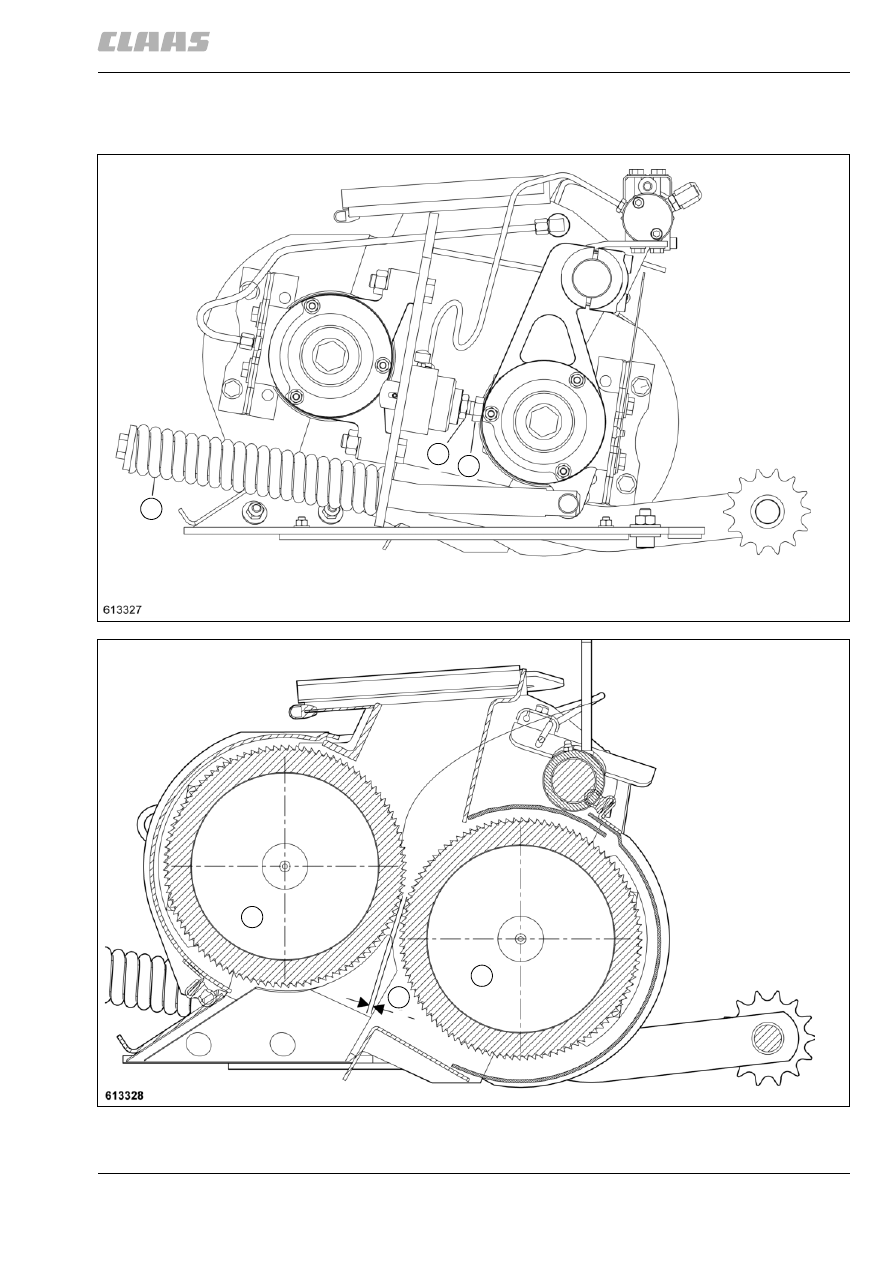

Пружинные цилиндры (F) не регулируются.

(рис. 88, 89)

87

12427

P

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

Внимание!

Валки зернодробилки не должны касаться
друг друга.Зазор валков зернодробилки ни
в коем случае не должен быть меньше
минимального зазора 0,5 мм.

341

6 Обслуживание базовой машины

6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

34110

6.3.2 Программирование раствора валков зернодробилки (Электрическое регулирование
зазора)

12781

88

F

K

S

12782

89

V

H

Y

342

6 Обслуживание базовой машины
6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

Зазор зернодробилки (Y) можно программировать
при любом зазоре валков, большем 0,5 мм.

Установить раствор валков зернодробилки,
к примеру, на 2 мм. Для замера использовать
подходящий инструмент или калибр.

Программирование, см. "Обслуживание системы
CIS".

34115

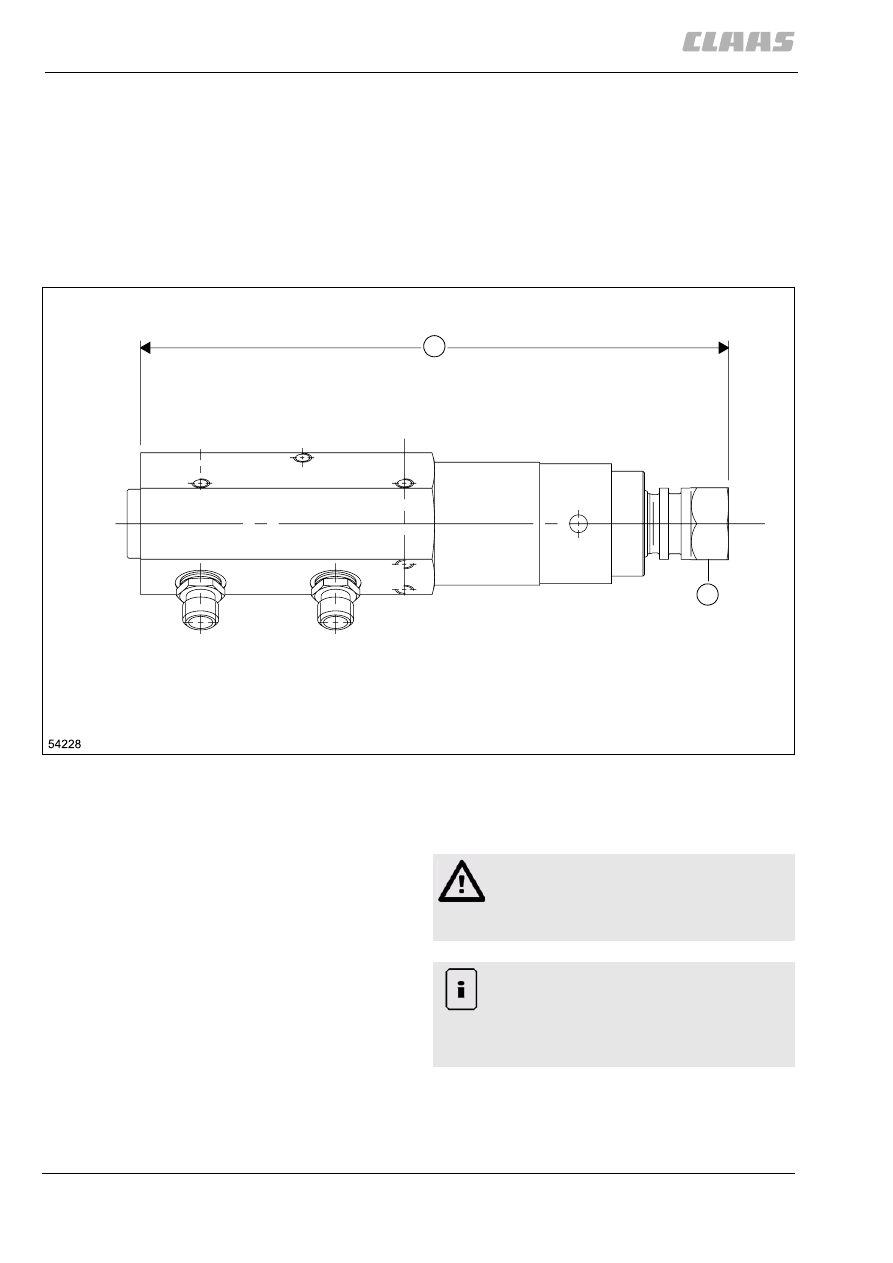

6.3.3 Базовое положение валков измельчителя

Требуется в случае ремонта или при износе валков
зернодробилки и необходимости дополнительной
регулировки.

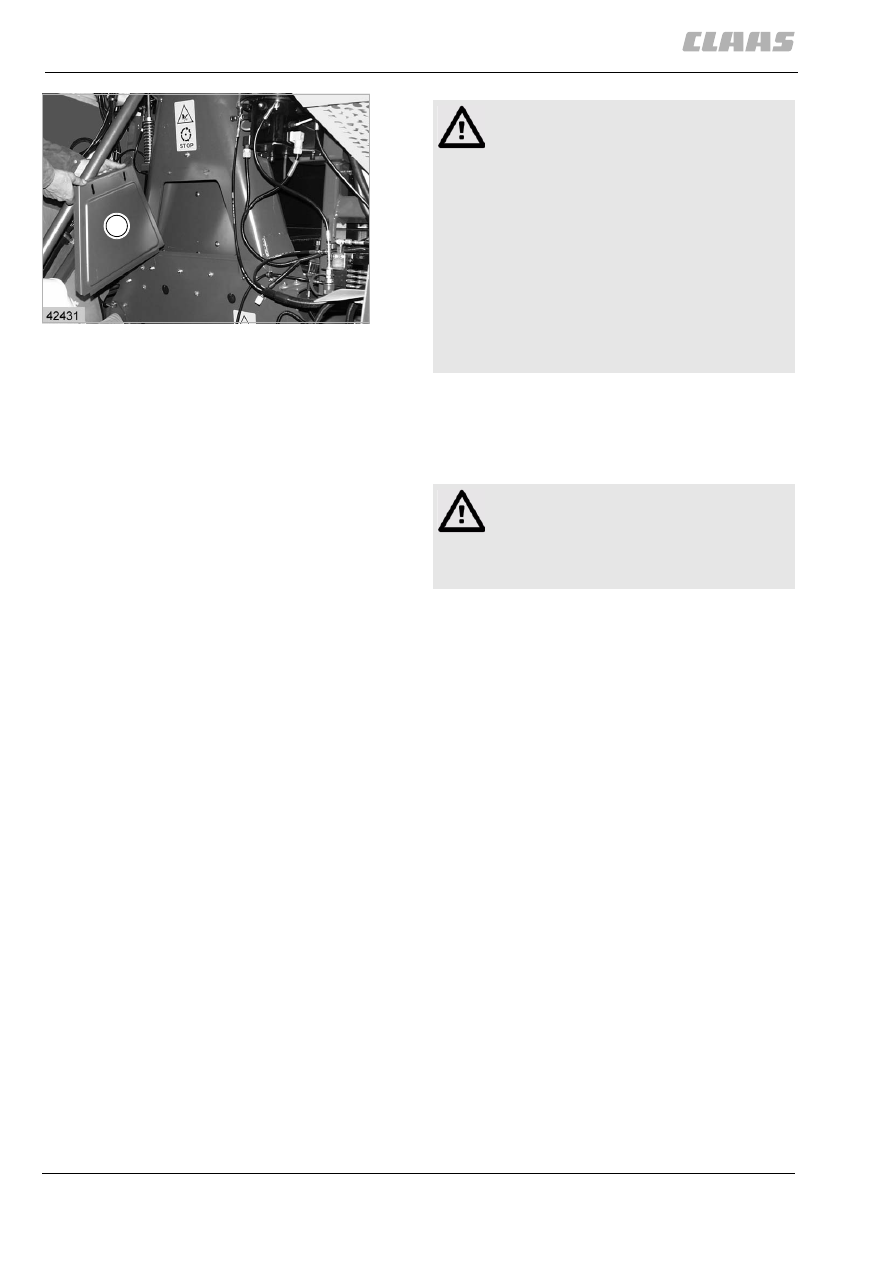

– Для этого снять зернодробилку и уложить

на правой стороне на подходящие подставки.

12447

90

X

N

Опасность!

Из соображений безопасности этот
процесс не допускается выполнять
в машине.

Обратить внимание!

При каждом изменении базовой настройки
необходимо произвести выпуск воздуха из
системы регулирования раствора валков
зернодробилки.
