Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 79

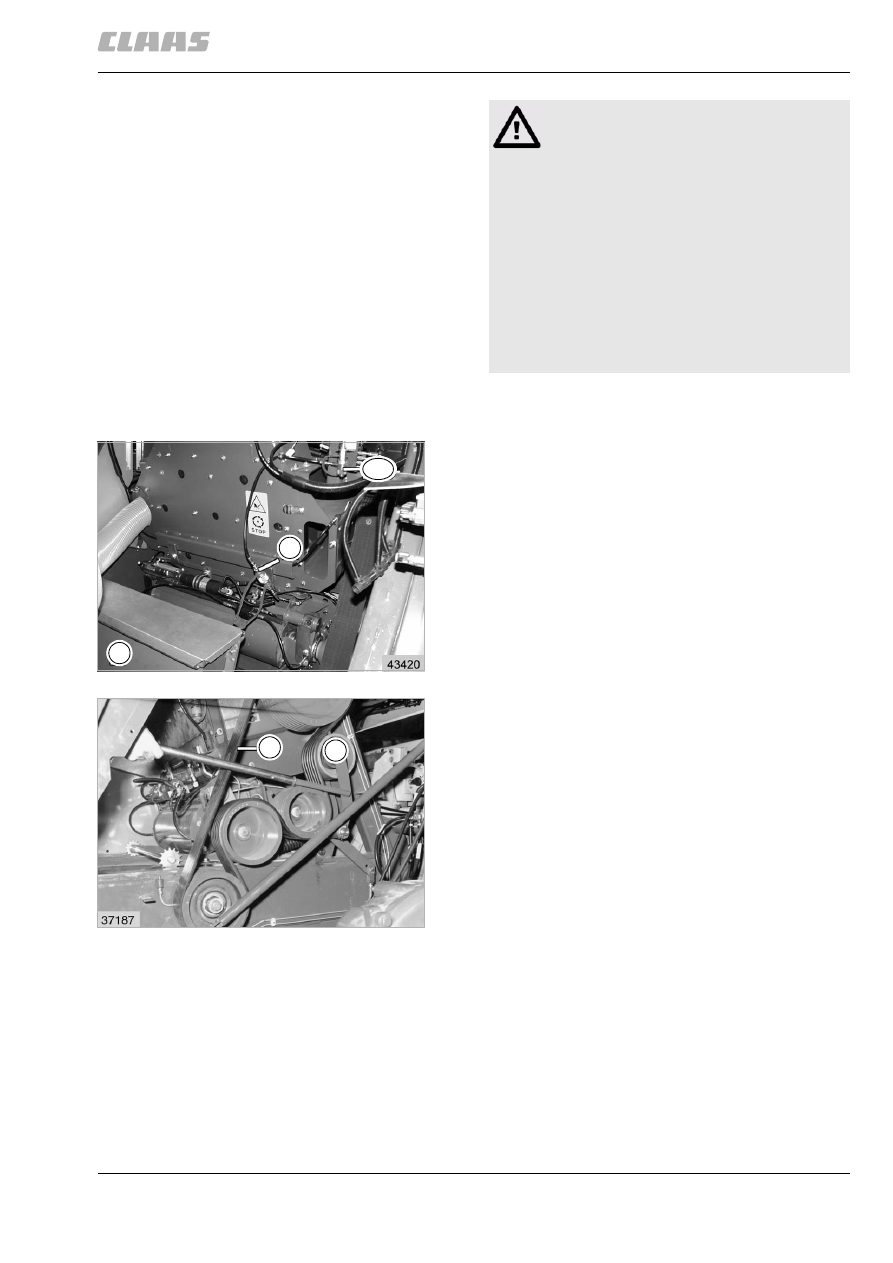

331

6 Обслуживание базовой машины

6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

– Снять защитное устройство (B).

(рис. 65)

– На машинах с централизованной смазкой

рассоединить муфту (K). Если машина
используется без зернодробилки, то вставить
штекер (K) муфты в элемент обратного
хода (RC).
Вынуть промежуточную шахту (Z).

(рис. 66)

– Насадить надставную трубу из бортового

инструмента на конец вала до упора и
нажатием переместить натяжной ролик (N)
вперед через мертвую точку.

(рис. 67)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

12453

12454

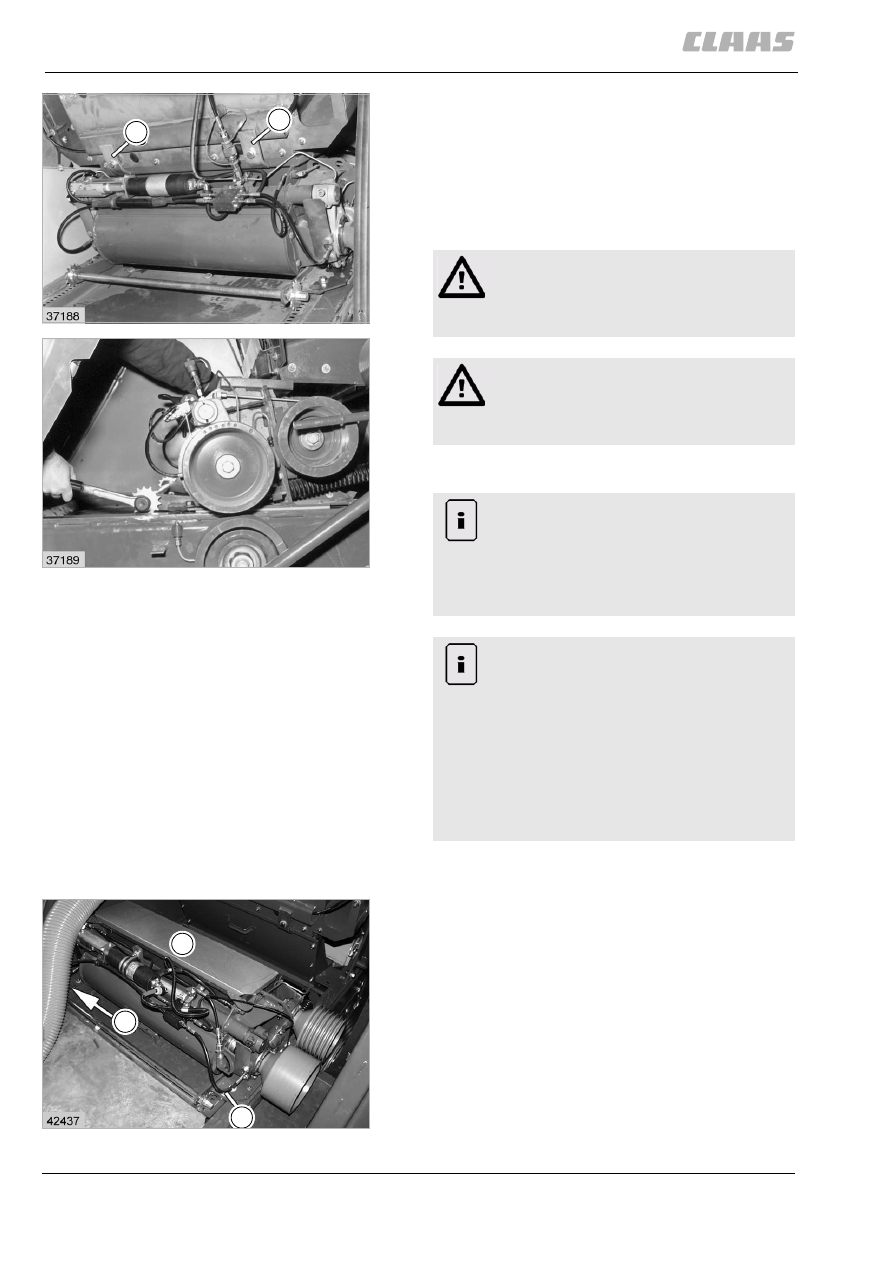

332

6 Обслуживание базовой машины
6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

– Снять комбинированный клиновой ремень (К).
– Ослабить натяжную лапку (S) и повернуть на

90°.

– Зернодробилку отвести назад с

помощью подходящего инструмента (трещотка
с вставной головкой на 19 мм).

(рис. 67, 68, 69)

(рис. 67)

34081

6.2.6 Арретирование зернодробилки

Выведенную из работы зернодробилку, если она во
время уборки остается в машине, следует
застопорить.

– Для этого использовать винты с шестигранной

головкой М 12 х 20 и контактны шайбы А 12.

– Зернодробилку зафиксировать винтами в

имеющихся резьбовых отверстиях в точке (А).

12455

12456

Внимание!

Натяжной ролик (N) при демонтированной
зернодробилке останавливается в
передней позиции.

Предупреждение!

Внимание! При отводе натяжного
ролика (N) без зернодробилки имеется
опасность получения травмы!

Указание!

Правая боковая обшивка и ведущее колесо
были демонтированы только из
фототехнических соображений.
Для демонтажа зернодробилки в этом нет
необходимости.

Указание!

Зернодробилку после окончания уборки
кукурузы следует сразу же снять, очистить
и законсервировать.

Мы рекомендуем чистить зернодробилку
даже тогда, если она не будет работать
лишь несколько дней, так как иначе вальцы
могут склеиться. См. по этому поводу
"Техническое обслуживание базовой
машины".

12457

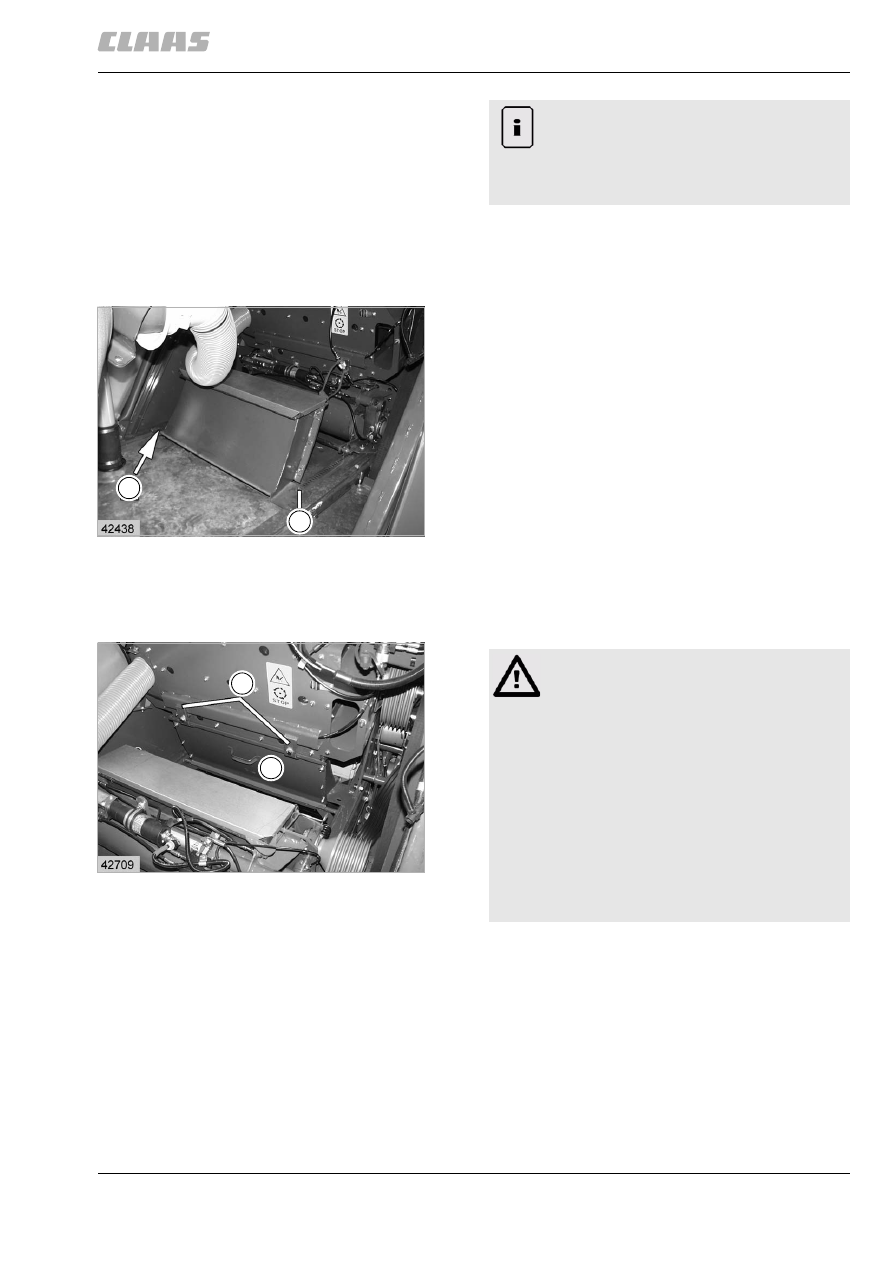

333

6 Обслуживание базовой машины

6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

(рис. 70)

34082

6.2.7 Хранение промежуточного элемента
выгрузного канала

При запущенной в работу зернодробилке можно
прикрутить промежуточный элемент выгрузной
шахты в машине двумя винтами с шестигранной
головкой возле (A).

(рис. 71)

34084

6.2.8 Установка промежуточного элемента
выгрузного канала при уборке злаковых
трав

Вместо зернодробилки устанавливается
промежуточный элемент.

– Вставить промежуточный элемент (Z)

и закрепить лапками (S).
При установке следить за правильной
посадкой уплотнений.

(рис. 72)

Указание!

Оба винта с шестигранной головкой
должны быть всегда ввернуты в резьбовые
отверстия, иначе последние забьются
грязью и пылью.

12458

12459

Опасность!
