Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 77

323

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

При возникновении трудностей в переключении
(при неблагоприятном положении зубьев
переключаемых колес) можно кратковременно
задействовать выключатель (S) для
реверсирования.

(рис. 49)

34060

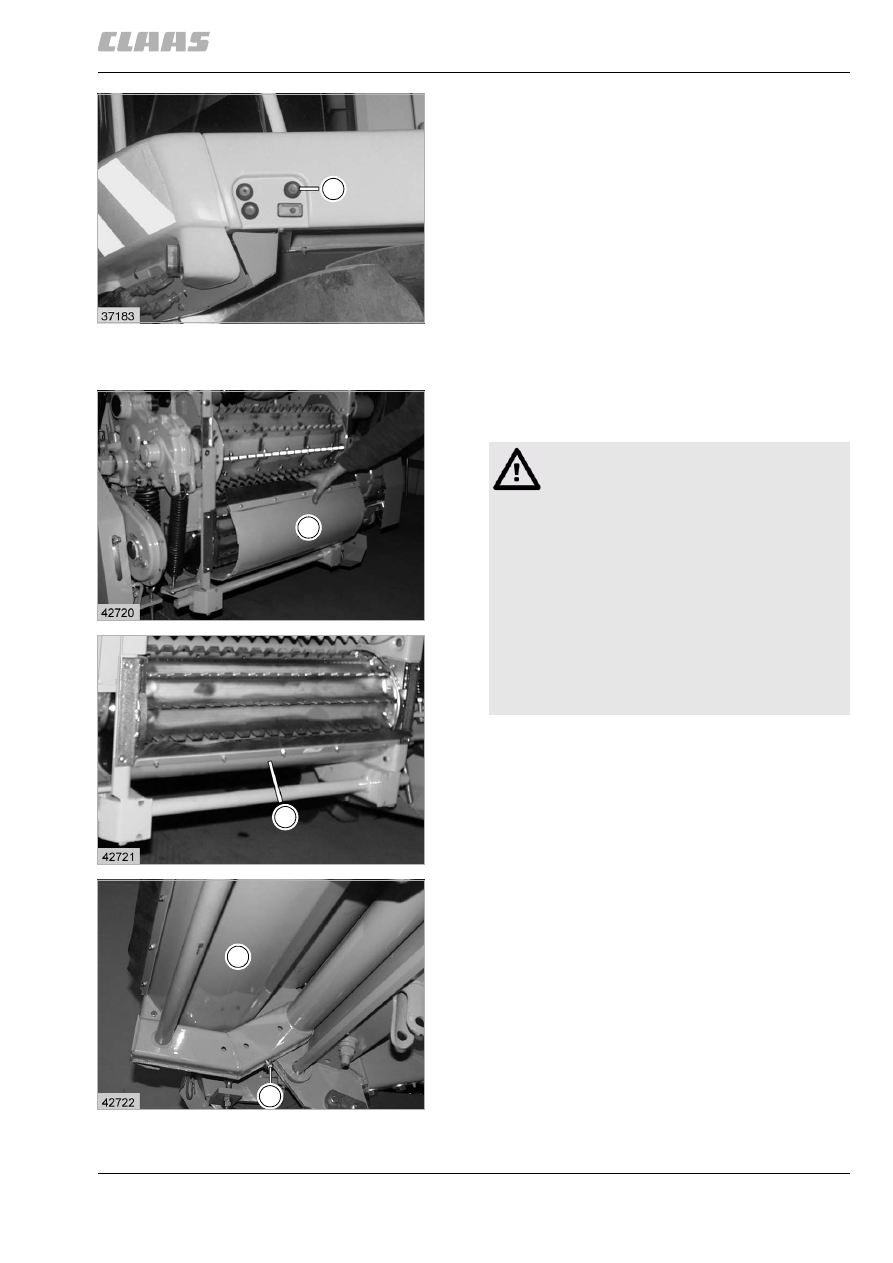

6.1.26 Монтаж днища

Для эксплуатации с кукурузой необходимо под
передним нижним валком установить днище (А).

– В случае необходимости очистить зону под

валком.

– Днище (А) ввести под валок спереди.
– Прикрутить обе стороны днища, используя

на каждой стороне по одному винту (В)
М 10 х 120 DIN 931-8.8 с шестигранной
головкой, одной контактной шайбе А 10
и одной шайбе 11 х 26 х 5.

Для уборки трав днище (А) необходимо
снова снять.

(рис. 50, 51, 52)

49

12435

S

50

12436

51

12437

52

12438

A

A

A

B

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

324

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

34062

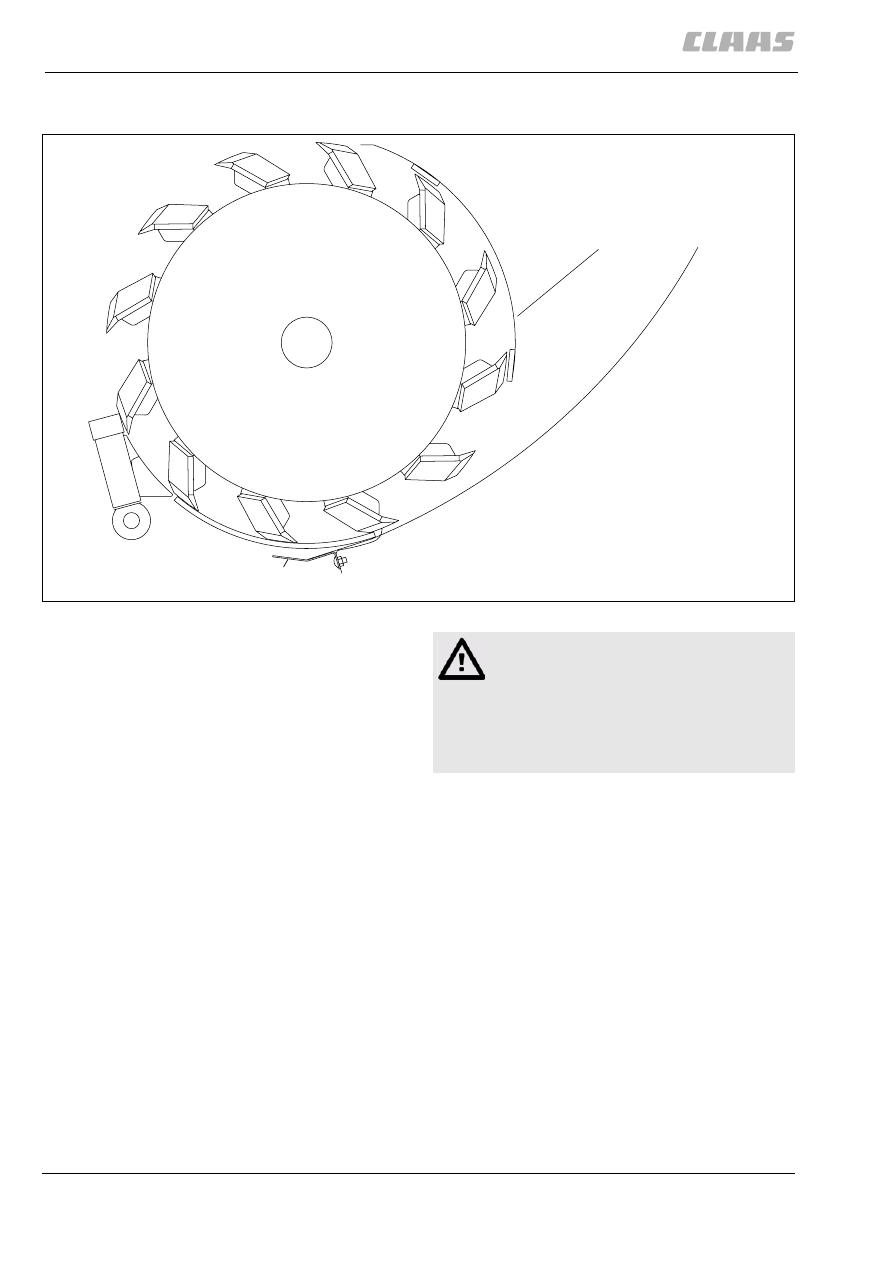

6.1.27 Защитное устройство под корпусом измельчителя

(рис. 53)

12440

53

35599

S

Опасность!

Вращающиеся ножи!

При поднятом подающем устройстве
имеется опасность получения травмы!

– Защитную пластину (S) под корпусом

измельчителя удалять не допускается.

325

6 Обслуживание базовой машины

6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

6.2 Зернодробилка (длинная и коротка
резка, 80 / 100 зубьев)

С помощью зернодробилки фирмы CLAAS,
установленной непосредственно за ножевым
барабаном в выгрузном канале, в процессе
измельчения для получения кукурузного силоса
производится измельчение всех зерен кукурузы.

Два зубчатых дробильных валка, вращающихся в
противоположном направлении с разной
скоростью, обеспечивают максимальное
дроблению и истирание.

Раствор дробильных вальцов настраивается
в зависимости от степени зрелости кукурузы.

34075

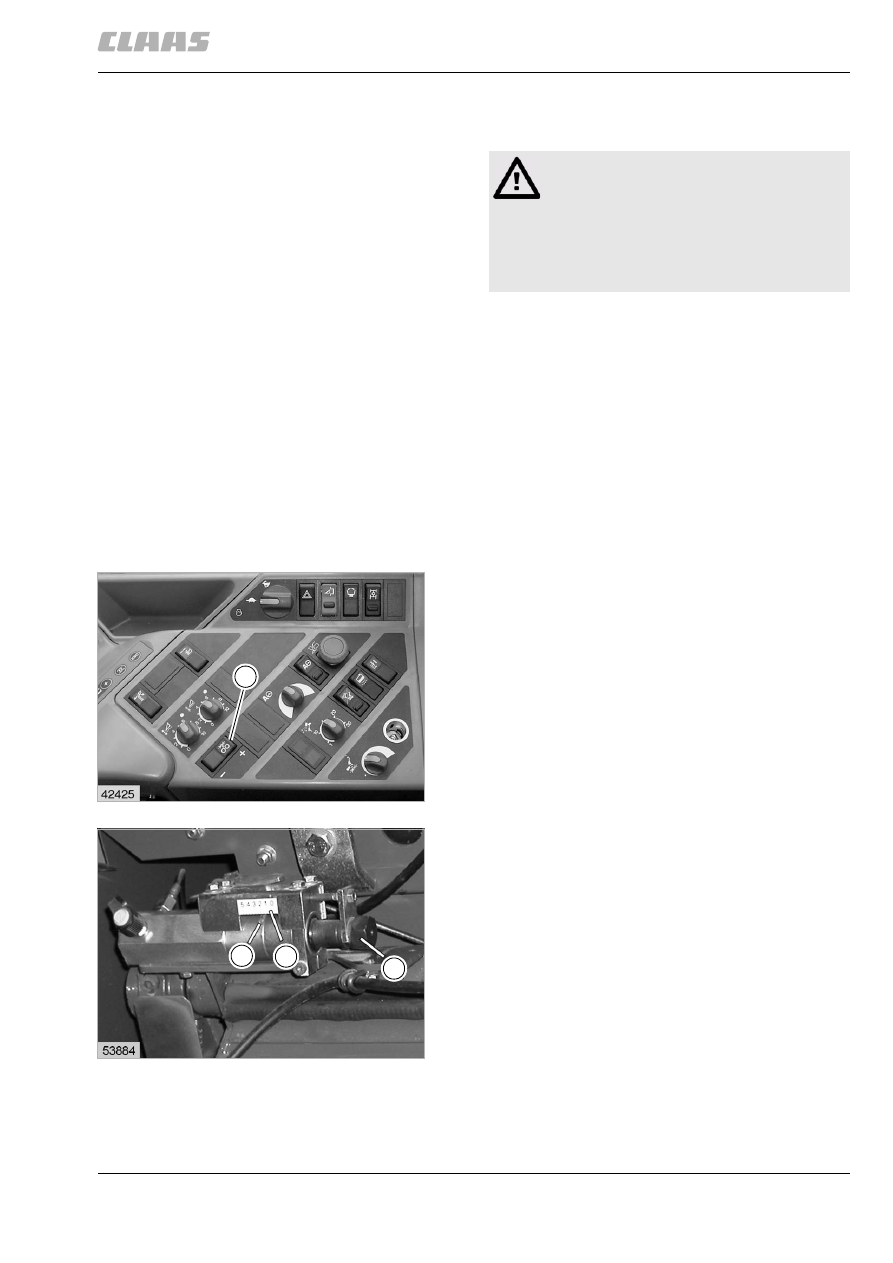

6.2.1 Индикация раствора валков

Электрическое регулирование зазора

Раствор валков зернодробилки показывается на
экране (В13).

Раствор валков зернодробилки регулируется путем
нажатия перекидного выключателя (11).

(рис. 54)

Механическое регулирование зазора

По шкале (А) и позиции штифта (S) производится
индикация раствора валков.

Цифра, над которой стоит штифт (S), соответствует
раствору валков.

Для регулирования раствора валков
зернодробилки следует ввернуть или,
соответственно, вывернуть гидравлический
поршень (N).

Вворачивать = шире

Выворачивать = уже

(рис. 55)

Опасность!

Работы по ремонту, техническому
обслуживанию и чистке, а также по
устранению функциональных неполадок
следует принципиально производить лишь
при отключенном приводе и заглушенном
двигателе. Вытянуть ключ зажигания!

54

12192

11

55

12441

S

A

N

326

6 Обслуживание базовой машины
6.2 Зернодробилка (длинная и коротка резка, 80 / 100 зубьев)

9357

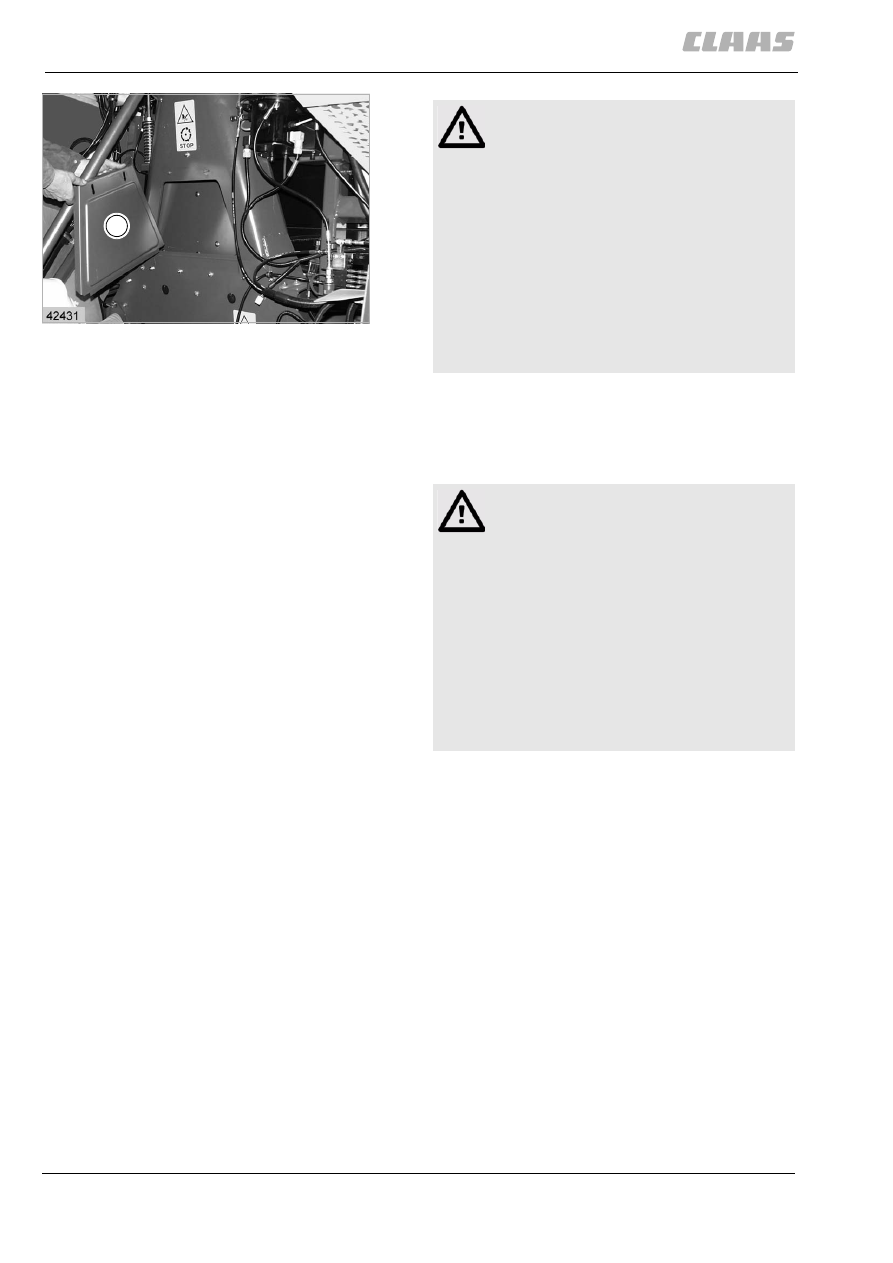

При открытой заслонке (Р) можно замерить
раствор валков зернодробилки при помощи
калибра.

(рис. 56)

Пружинные цилиндры (F) не регулируются.

(рис. 57, 58)

56

12427

P

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

Внимание!

Валки зернодробилки не должны касаться
друг друга. Зазор валков зернодробилки ни
в коем случае не должен быть меньше
минимального зазора 1 мм. Если
необходима более интенсивная обработка,
можно использовать комплект ремня и
шкива (№ детали 000 067 424 0). Этот
комплект ремня и шкива имеет разницу
скоростей вращения 40% и более сильные
пружины. При длине измельчения свыше
14 мм следует использовать
зернодробилку для длинной резки (№
детали 000 068 386 0).
