Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 82

343

6 Обслуживание базовой машины

6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

34112

6.3.4 Снятие зернодробилки

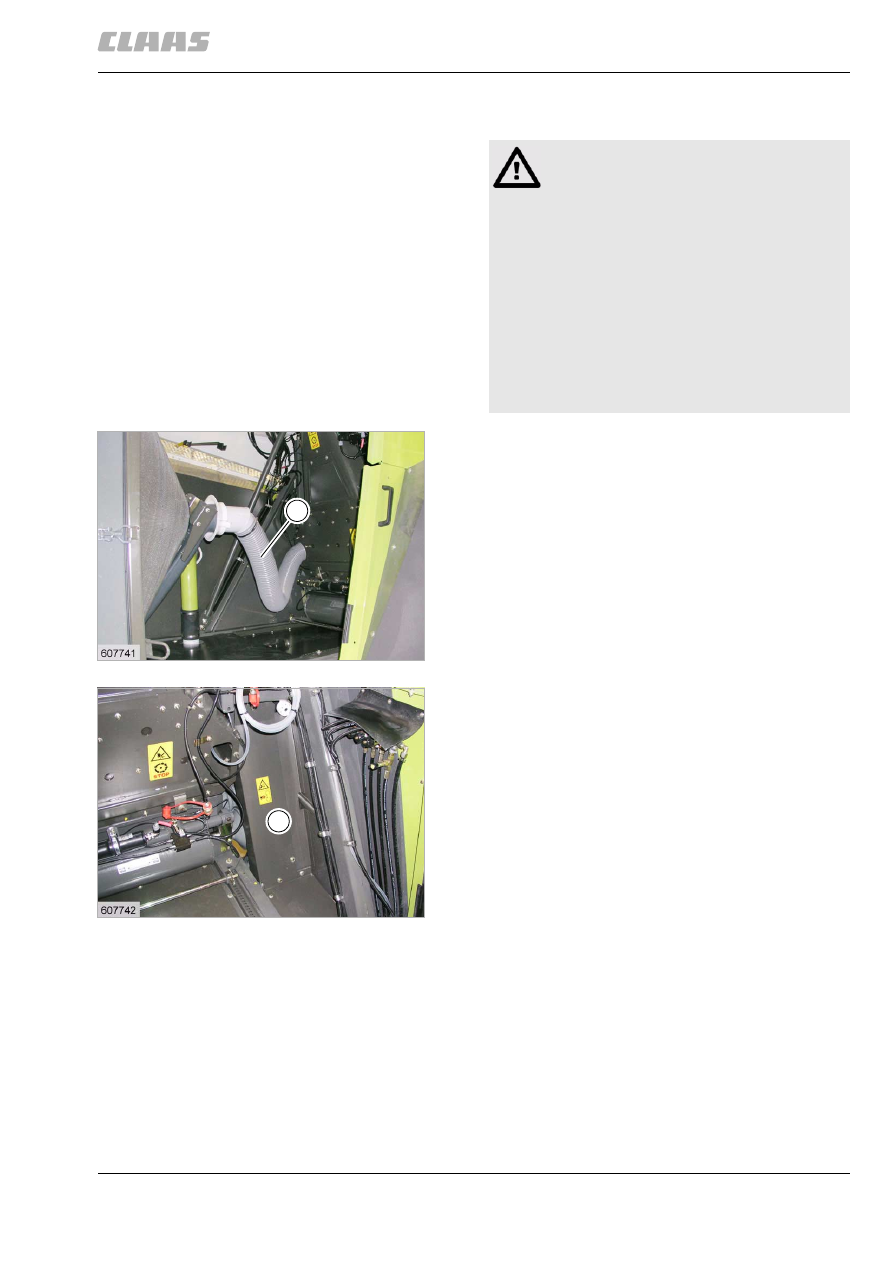

– Снять шланг отсоса (A).

(рис. 91)

– Снять защитное устройство (B).

(рис. 92)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

91

4544

B

92

4542

B

344

6 Обслуживание базовой машины
6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

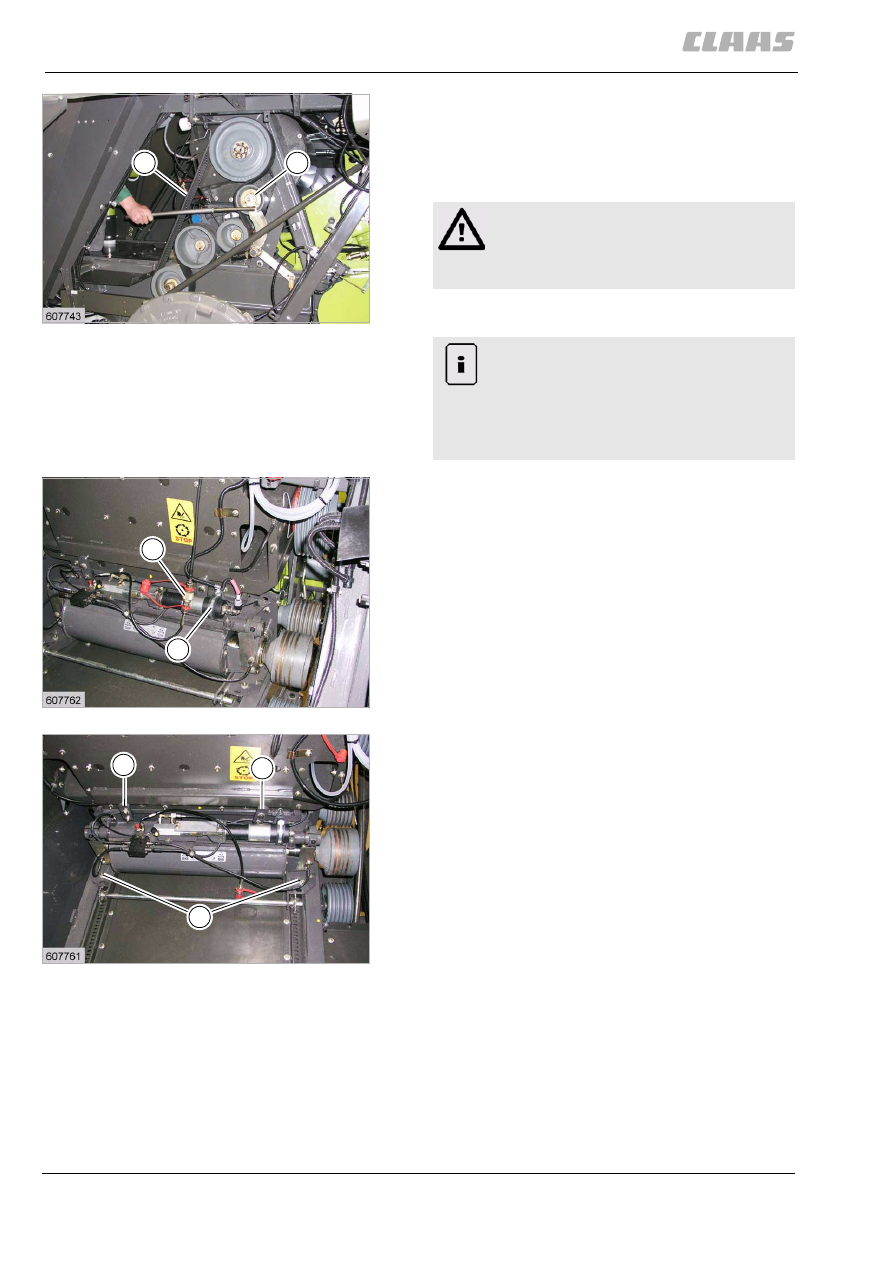

– Насадить надставную трубу из бортового

инструмента на конец вала до упора и
нажатием переместить натяжной ролик (N)
вперед через мертвую точку.

– Снять клиновой ремень (K).

(рис. 93)

– На машинах с централизованной смазкой

рассоединить муфту (H).

– На машинах с электрическим регулированием

зернодробилки открутить хомутик (C).

(рис. 94)

– Открутить зажимные захваты (Р).
– Ослабить винты (Z) с цилиндрической

головкой.

(рис. 95)

93

4563

K

N

Предупреждение!

Внимание! При отводе натяжного
ролика (N) без зернодробилки имеется
опасность получения травмы!

Указание!

Правая боковая обшивка и ведущее колесо
были демонтированы только из
фототехнических соображений.
Для демонтажа зернодробилки в этом нет
необходимости.

94

12483

H

C

95

12484

P

P

Z

345

6 Обслуживание базовой машины

6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

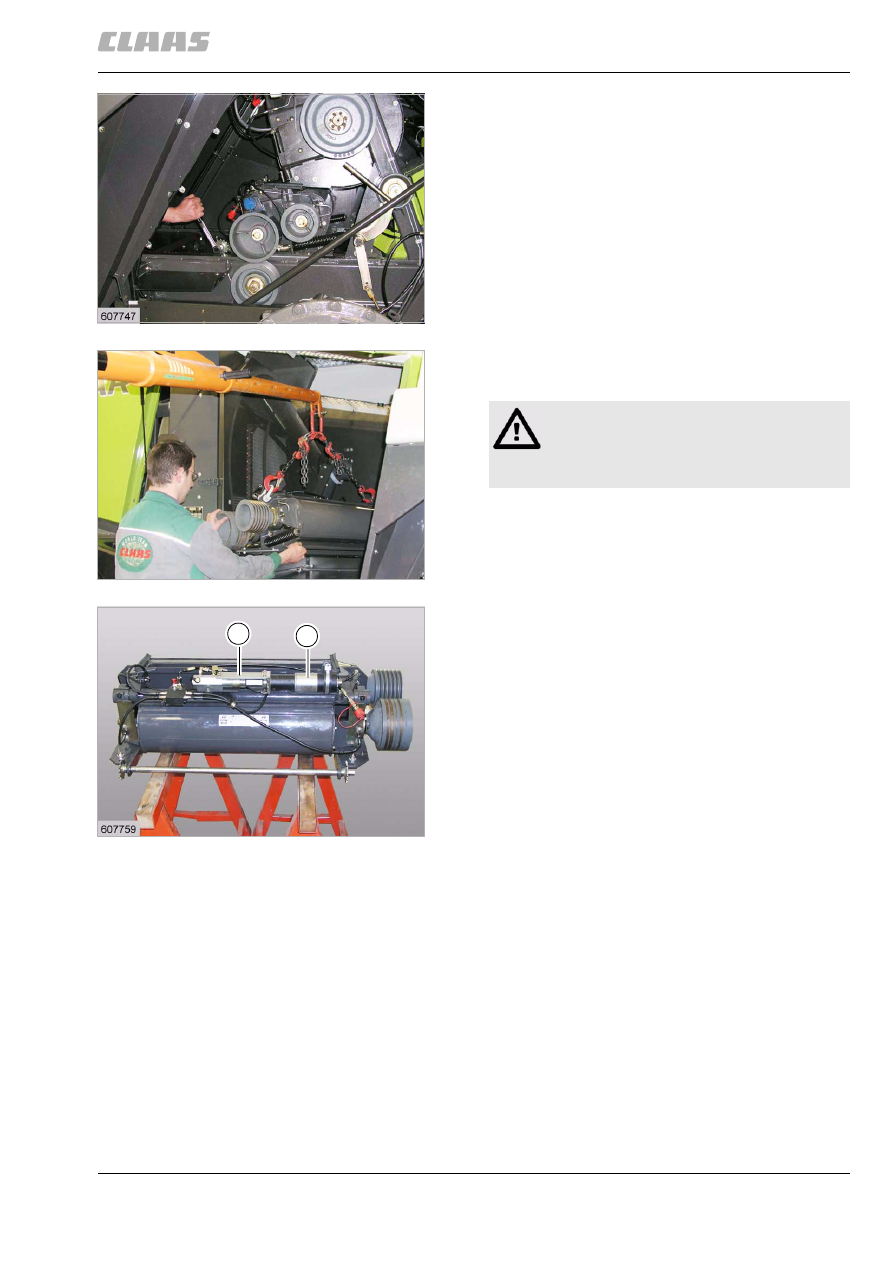

– Зернодробилку отвести назад с

помощью подходящего инструмента (трещотка
с вставной головкой на 18 мм).

(рис. 96)

– При помощи подходящего инструмента вынуть

зернодробилку из машины.

(рис. 97)

– Уложить зернодробилку на подходящие

подставные стойки.

– Прикрутить распорку (T) и электрический

двигатель (G).

(рис. 98)

96

12485

97

4576

Опасность!

Обращать внимание на достаточную
грузоподъемность и надежную установку
подъемного устройства.

98

4386

T

G

346

6 Обслуживание базовой машины
6.3 Зернодробилка (HD / длинная резка, 80 зубьев)

9357

34113

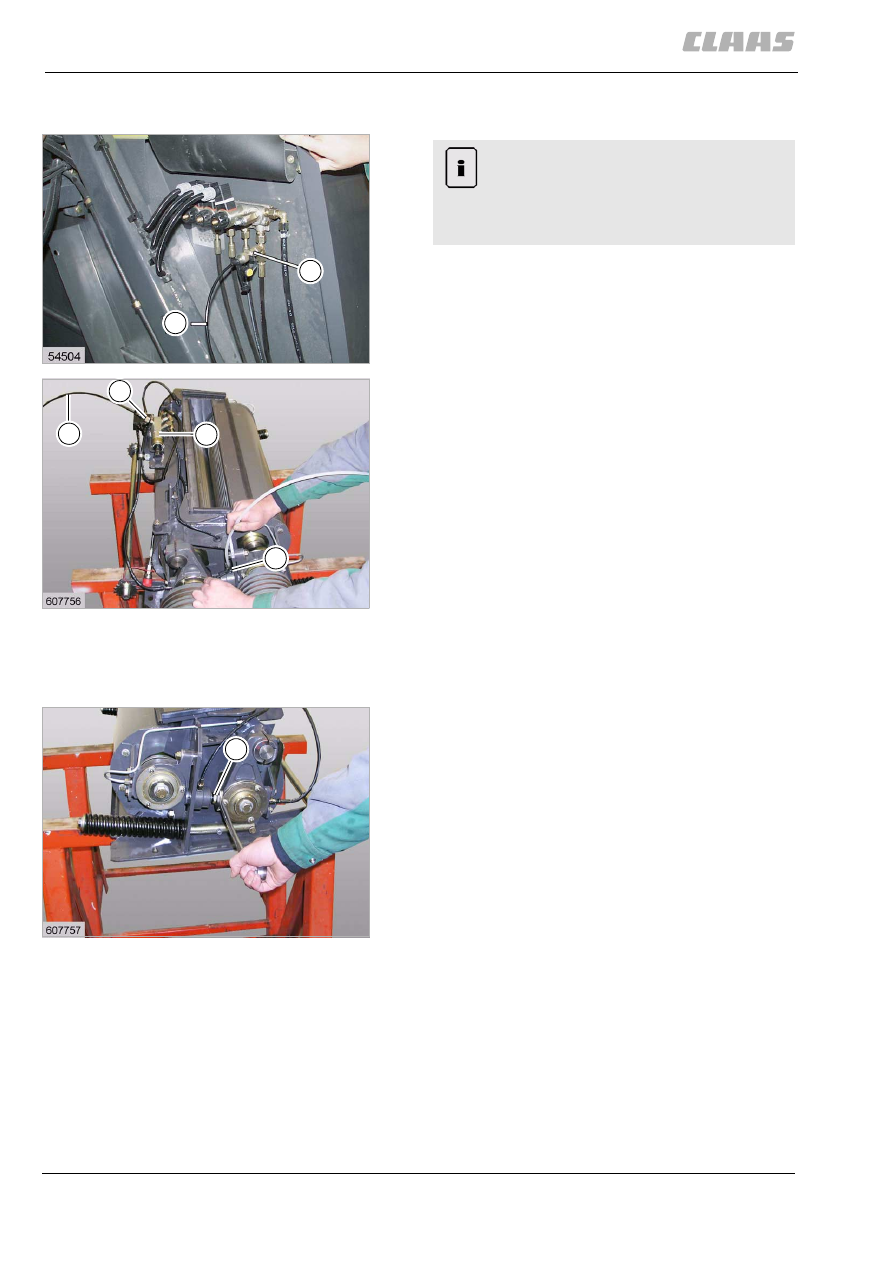

6.3.5 Настроить валки зернодробилки HD

– Подсоединить измерительный шланг (W) типа

"Mini", № детали 000 181 951 1, к
измерительному штуцеру "Mini" (C) клапанного
блока низкого давления, а также к
измерительному штуцеру "Mini" (В) двойного
насоса (M).

– Один конец прозрачного пластмассового

шланга вначале надеть на продувочный
клапан (Р), другой конец затем положить
в подходящий сосуд.

(рис. 99, 100)

– Вывернуть гидравлический поршень (N)

до обеспечения размера (Х = 231 мм).

(рис. 90)

– Проверить расстояние (Y = 0,5 мм) между

валками (V и Н) при помощи щупа и в случае
необходимости равномерно на обеих сторонах
отрегулировать установочными винтами (S).

– После настройки снова застопорить винты (S).

(рис. 89, 101)

99

12448

100

4376

W

C

W

B

M

P

Указание!

Оптимальная функция зернодробилки
обеспечивается лишь после выпуска
воздуха из гидравлической системы
регулирования зазора.

101

4539

S
