Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 53

227

5 Обслуживание системы CIS

5.2 Площадка водителя

9356

33906

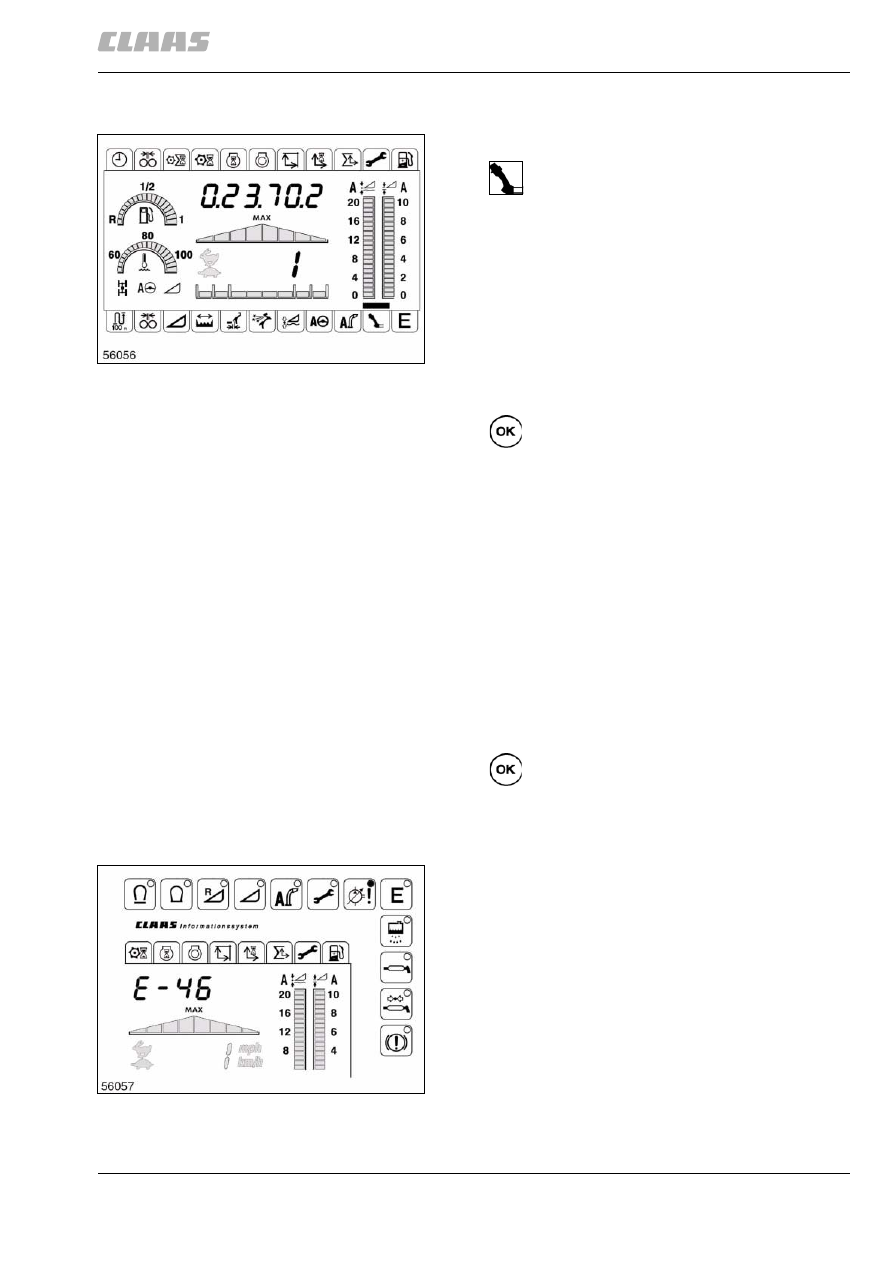

5.2.25 Выучить рычаг движения

– Включить зажигание, двигатель не заводить.

Выбрать символ "Рычаг движения" (B21).

На дисплее в верхней зоне показываются три
значения напряжения.

Значения напряжения слева направо:

• Значение напряжения для сенсора высокого

давления движения задним ходом.

• Значение напряжения для нейтрального

положения рычага движения

• Значение напряжения для сенсора высокого

давления движения вперед.

Запустить процесс обучения.

В верхней зоне дисплея мигают значения
напряжения.

– Переместить рычаг движения до переднего

упора и удерживать в этом положении, пока не
будет выдан звуковой сигнал.

– Переместить рычаг движения назад в

нейтральное положение и удерживать, пока не
будет выдан звуковой сигнал.

– Переместить рычаг движения до заднего упора

и удерживать в этом положении, пока не будет
выдан звуковой сигнал.

– Еще раз переместить рычаг движения в

нейтральное положение и удерживать, пока не
будет выдан звуковой сигнал.

Подтвердить введенные данные.

Выдается звуковой сигнал.

(рис. 27)

– Выключите зажигание и включите снова.

При неисправности привода ходовой части в
нижней зоне дисплея появляется код
неисправности (E) и загорается светодиод
(A17).

Устранить неисправности и вновь запустить
процесс изучения.

(рис. 28)

27

12336

28

12337

228

5 Обслуживание системы CIS
5.2 Площадка водителя

9356

33907

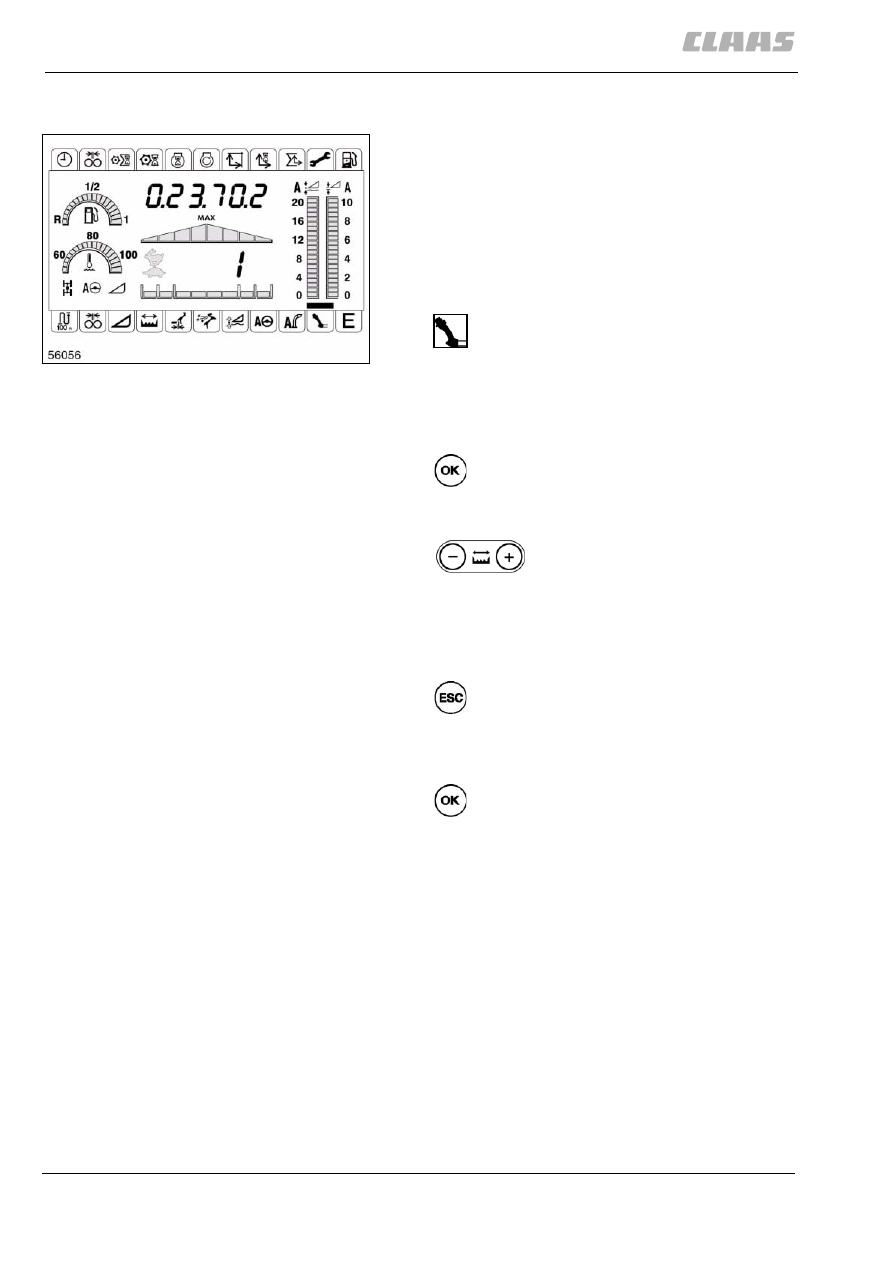

5.2.26 Установить стратегию движения

Стратегия движения описывает чувствительность
движения.

Благодаря этому, в зависимости от ситуации
движения или работы можно двигаться мягче или
агрессивнее.

– Включить зажигание и запустить двигатель.

Стратегию движения можно устанавливать и во
время езды.

Выбрать символ "Рычаг движения" (B21).

На дисплее в верхней зоне показываются три
значения напряжения, в нижней зоне дисплея
показывается актуальная стратегия движения 1, 2
или 3.

Вызвать режим редактирования.

Индикация стратегии движения мигает.

Установить нужную стратегию
движения.

1 = Мягкая езда
2 = Средняя езда
3 = Агрессивная езда

В случае необходимости прервать функцию.

Остается установленной прежняя стратегия
движения.

Перенять показанную стратегию движения.

Трехкратный звуковой сигнал указывает на
успешный ввод в память.

Индикатор перестает мигать.

(рис. 29)

29

12336

229

5 Обслуживание системы CIS

5.3 Подающее устройство

9356

5.3 Подающее устройство

33908

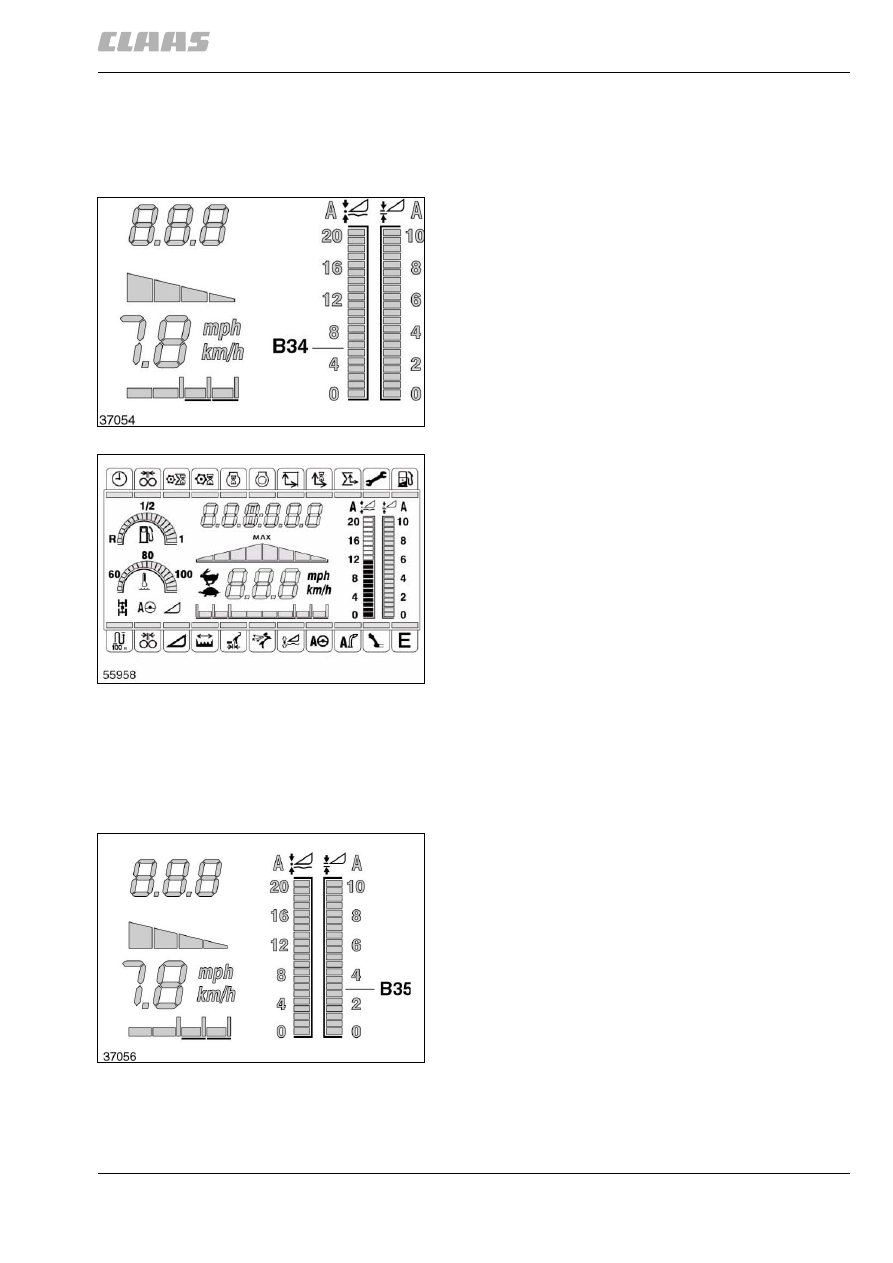

5.3.1 Контроль давления подъемного
цилиндра при регулировании опорного
давления

– Включить измельчающий агрегат.

Столбиковая диаграмма (В34) показывает
актуальное давление в подъемном цилиндре.

(рис. 30)

Пример:

Индикация "12" соответствует давлению
подъемного цилиндра в 120 бар.

– Включить регулирование опорного давления.

Над столбиковой диаграммой (В34) появляется
буква "А".

Регулирование опорного давления выключается:

– Ручные подъем / опускание приставки

мультифункциональной ручкой

– Отключение измельчающего агрегата

Буква "А" гаснет.

(рис. 31)

33909

5.3.2 Контроль актуальной высоты
приставки / предварительного выбора
высоты среза

На столбиковой диаграмме (B35) показывается
актуальная высота приставки.

(рис. 32)

30

2127

31

12338

32

2195

0 = Полностью опустить приставку

10 = Максимальная высота приставки

230

5 Обслуживание системы CIS
5.3 Подающее устройство

9356

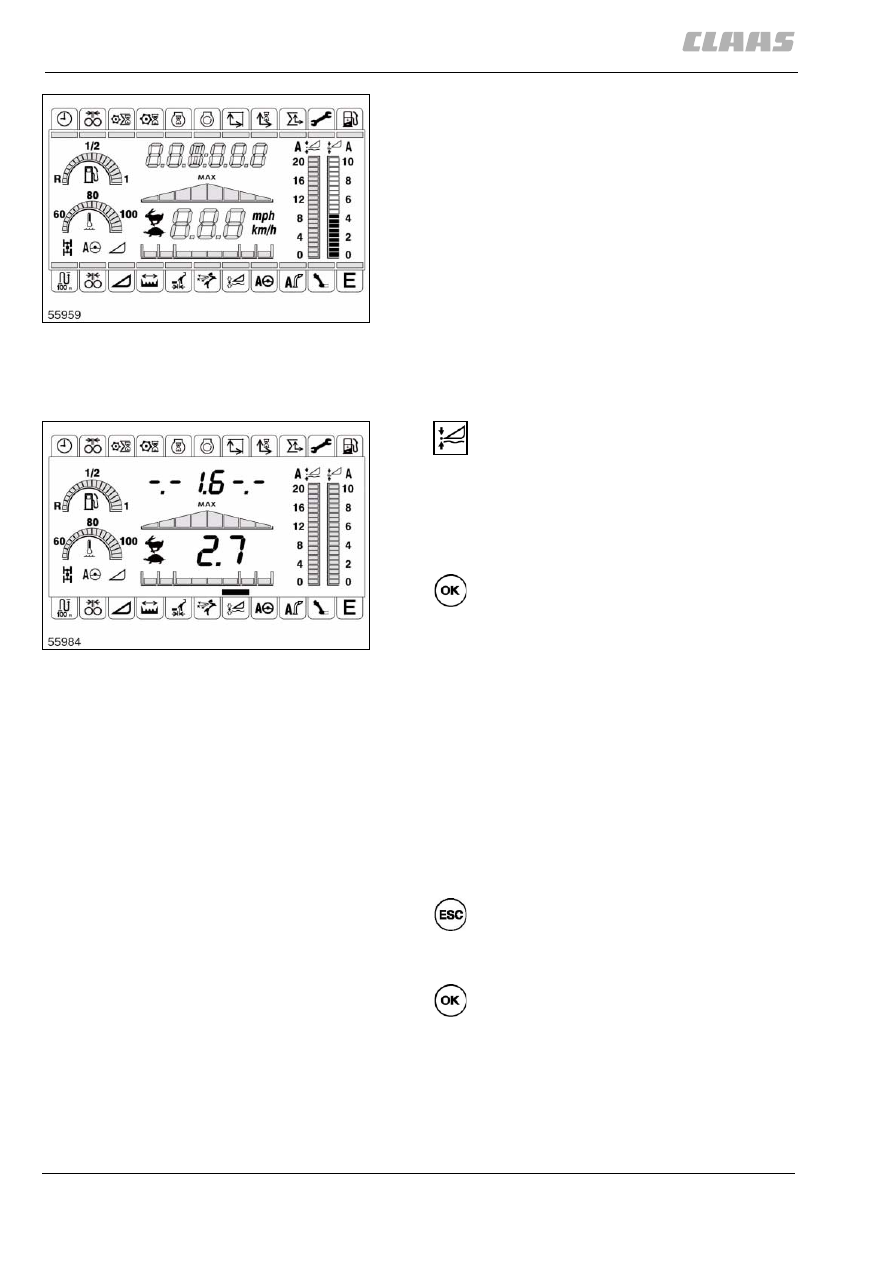

– Включить измельчающий агрегат.
– Включить предварительный выбор высоты

среза.

Над столбиковым индикатором (B35) появляется
буква "A".

Регулирование высоты среза выключается:

– путем ручного подъема / опускания приставки

мультифункциональной ручкой,

– Отключение измельчающего агрегата.

Буква "А" гаснет.

(рис. 33)

35093

5.3.3 Изучить концевые упоры контурной
системы.

Выбрать символ "Контурная система" (В18).

Дисплей показывает напряжение потенциометра
для высоты приставки.

Ниже треугольника чисел оборотов индицируется
величина давления в подъемном цилиндре.

Запустить процесс обучения.

Индикаторы дисплея мигают.

– При помощи мультифункциональной ручки

переместить приставку к верхнему концевому
упору.

Выдается звуковой сигнал.

– Переместить приставку к нижнему концевому

упору.

Выдается звуковой сигнал.

После выполнения обучения на дисплее
попеременно начинают мигать введенные в память
концевые упоры.

В случае необходимости прервать функцию.

Остаются первоначальные концевые упоры.

Подтвердить изученные концевые упоры.

(рис. 34)

33

12339

34

12340
