231

5 Обслуживание системы CIS

5.3 Подающее устройство

9356

33910

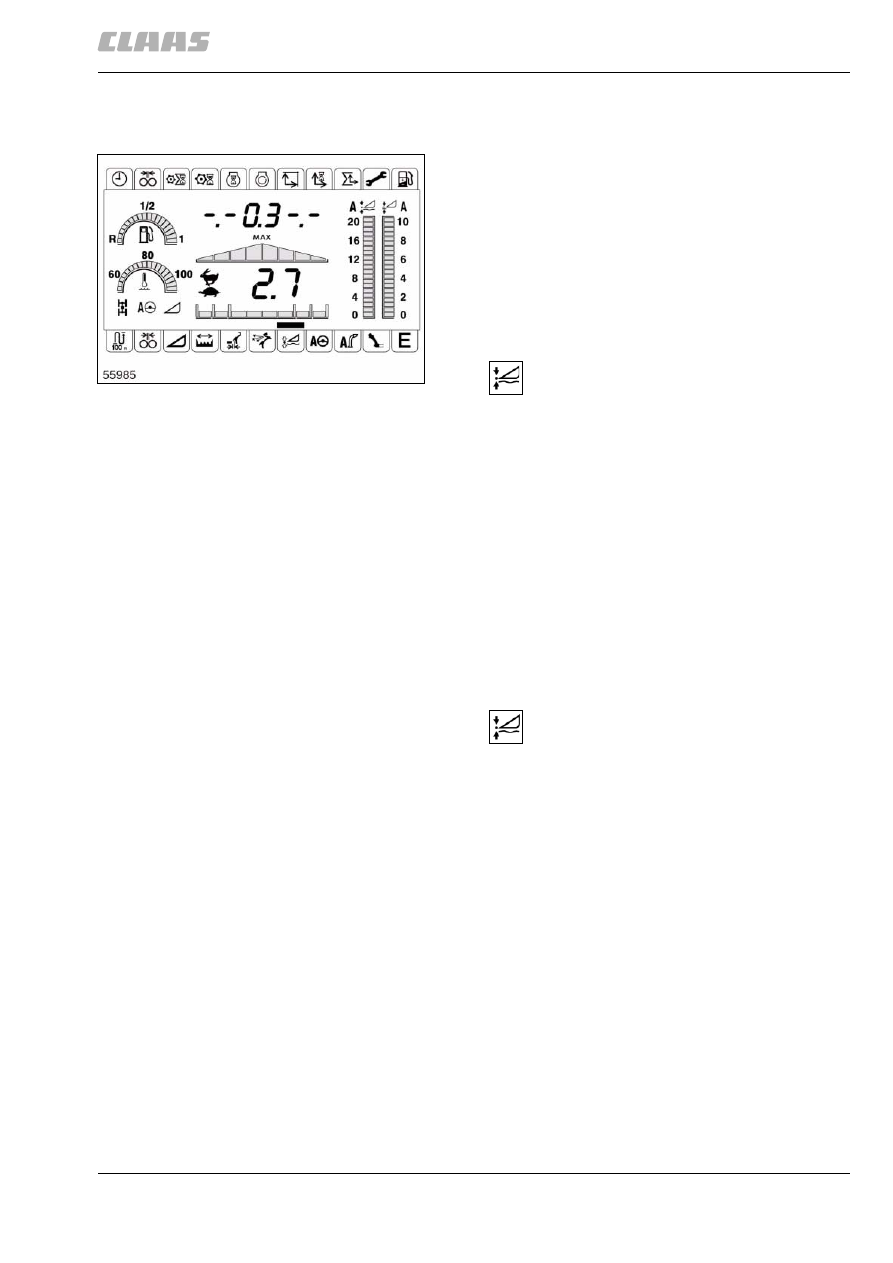

5.3.4 Проверить потенциометр высоты
приставки

Напряжение потенциометра высоты приставки
правильно настроено на заводе-изготовителе. Его
проверка и настройка требуются только в случае
неисправности.

для проверки или настройки напряжения
потенциометра снять приставку. Только таким
образом обеспечивается значение напряжения,
указанное для нижнего концевого упора.

– Подающее устройство переместить до нижнего

концевого упора.

Выбрать символ "Контурная система" (В18).

Дисплей показывает напряжение потенциометра
высоты приставки.

При полностью опущенном подающем устройстве
напряжение должно составлять 0,3 В ± 0,2 В.

Если дисплей показывает более высокое
напряжение:

– Настроить потенциометр.

Если напряжение потенциометра при полностью
опущенном подающем устройстве корректно:

– Проверить напряжение при полностью

поднятом подающем устройстве.
- Подающее устройство переместить до

верхнего концевого упора.

Выбрать символ "Контурная система" (В18).

Дисплей показывает напряжение потенциометра
высоты приставки.

При полностью поднятом подающем устройстве
напряжение должно составлять 4,7 В ± 0,2 В.

Если показываемое значение напряжение лежит
вне этого диапазона:

– Обратиться в сервисную службу.

Возможно, что повреждены потенциометры высоты
приставки или управления.

(рис. 35)

35

12341

232

5 Обслуживание системы CIS
5.3 Подающее устройство

9356

33911

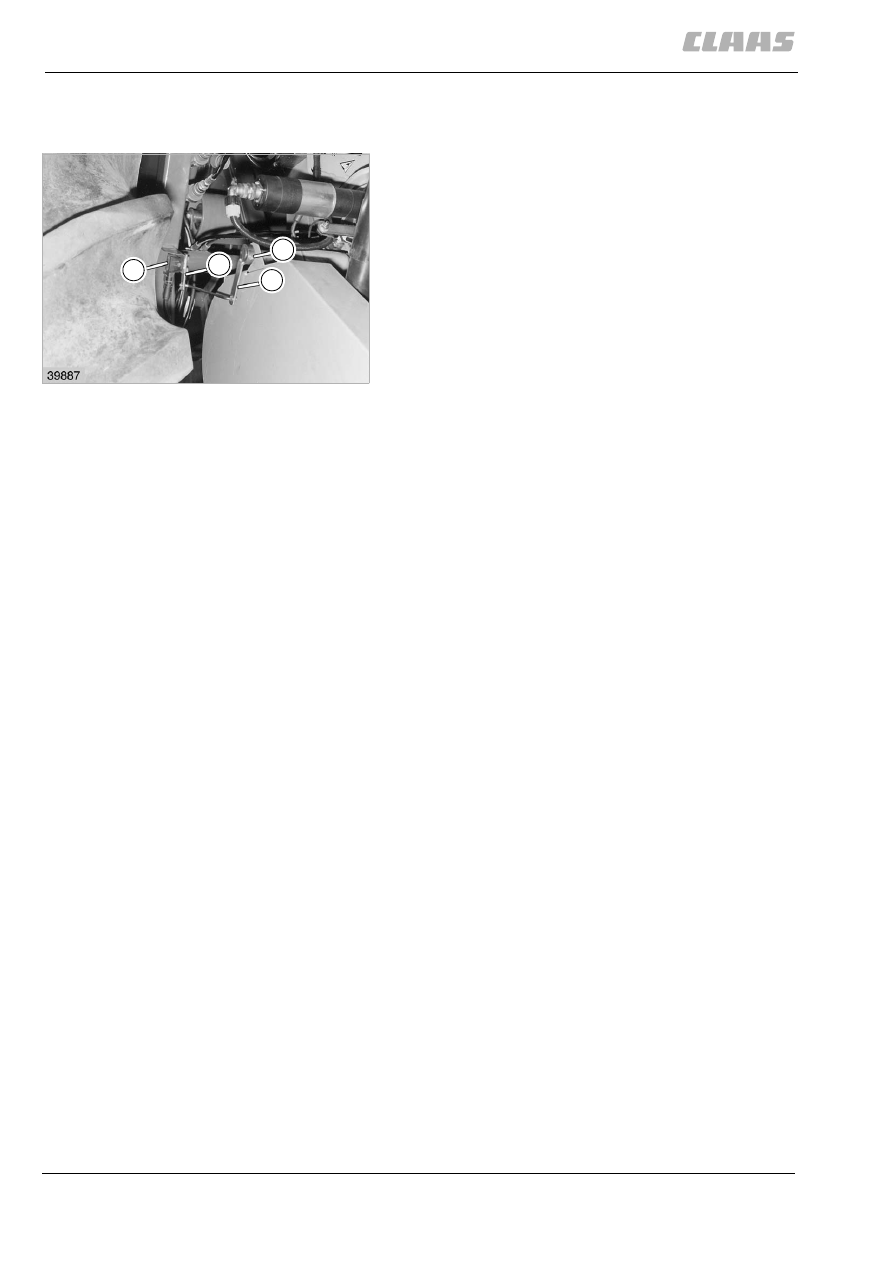

5.3.5 Настройка потенциометра высоты
приставки

для проверки или настройки напряжения
потенциометра снять приставку. Только таким
образом обеспечивается значение напряжения,
указанное для нижнего концевого упора.

Для считывания напряжения потенциометра
высоты приставки или использовать монитор
системы CIS, или между потенциометром (G) и
штекером кабельного набора установить
кабельный адаптер и вольтметр.

– Подающее устройство полностью опустить.

Оба рычага (B и C) показывают вниз.

– Отвинтите винт (D) и поверните рычаг (C) в

направлении движения настолько, чтобы
монитор системы управления CIS или
вольтметр показали напряжение примерно
0,3 В.

– Винт с внутренним шестигранником (D)

затянуть настолько, чтобы рычаг можно было
еще немного вращать вручную.

– Рычаг (C) вручную переместить еще примерно

на 3 мм в направлении движения и затянуть
винты под шестигранный ключ (D).

– Проверить напряжение потенциометра на

мониторе системы CIS или на вольтметре.

Напряжение потенциометра настроено правильно,
если оно несколько ниже 0,3 Вольта.

– После настройки произвести изучение

концевых упоров контурной системы.

(рис. 36)

36

12342

G

B

D

C

233

5 Обслуживание системы CIS

5.3 Подающее устройство

9356

35933

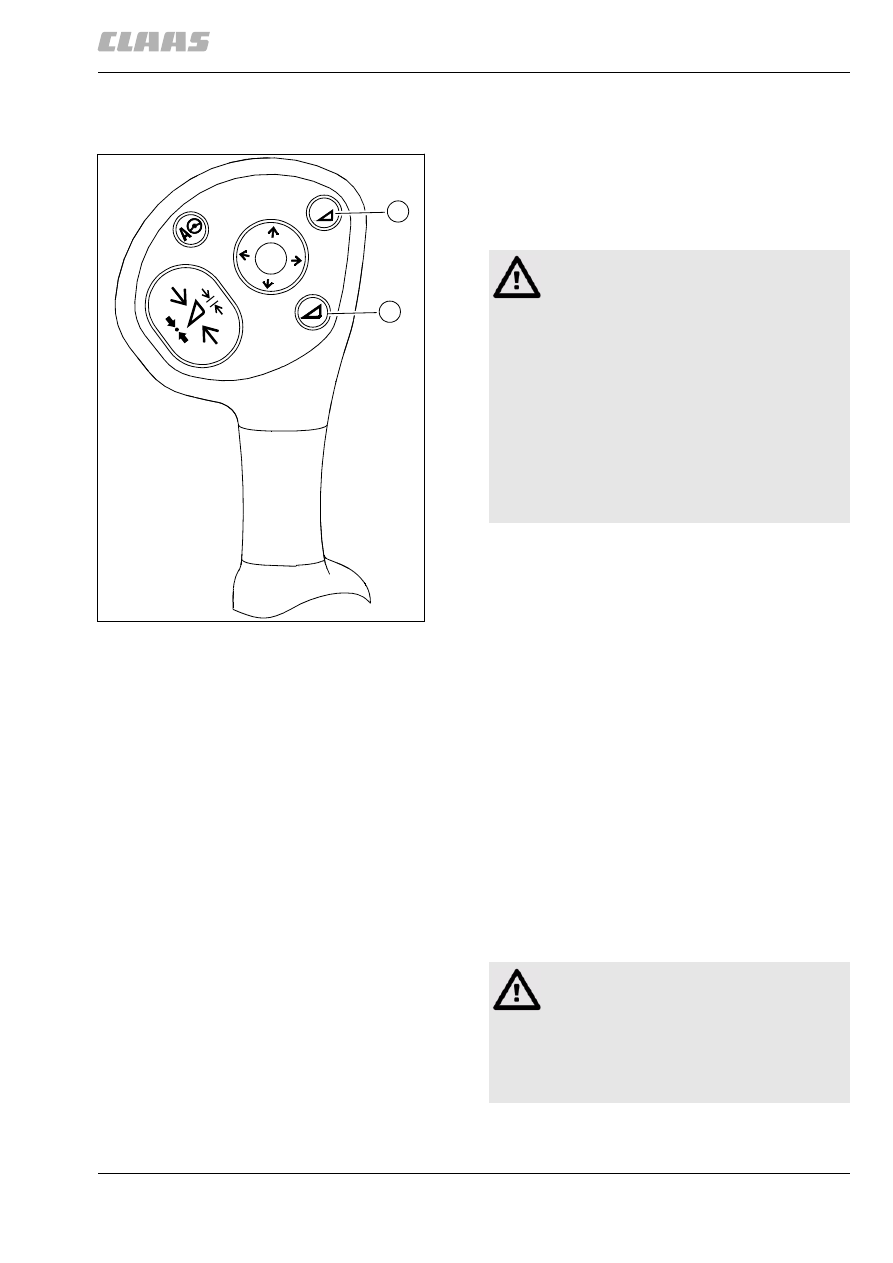

5.3.6 Прямой ход подающего устройства
останавливается

Детектор камней нашел камни или другие
посторонние предметы.

При срабатывании детектора камней загорается
контрольная лампа (12).

– Выключить измельчающий агрегат.
– Заглушить двигатель.
– Вытянуть ключ зажигания.
– Вынуть посторонний предмет рукой.

Иначе они, вследствие скопления
кормового материала, могут быть втянуты
без повторного срабатывания детектора
камней.

– Запустить двигатель и включить

измельчающий агрегат.

– Нажать клавишный выключатель (3) СТОП /

реверсирование.

– Кратковременно нажать клавишный

выключатель (4) ВКЛ. / прямой ход подающего
устройства.

Прямой ход подающего устройства снова включен.

(рис. 37)

35637

5.3.7 Настроить чувствительность
металлодетектора (начиная с машины № ...)

37

2143

R

3

4

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

Внимание!

Посторонние предметы обладают
различными свойствами.

Повреждение подающего агрегата.

– Соблюдать указания по детектору в

руководстве.

234

5 Обслуживание системы CIS
5.3 Подающее устройство

9356

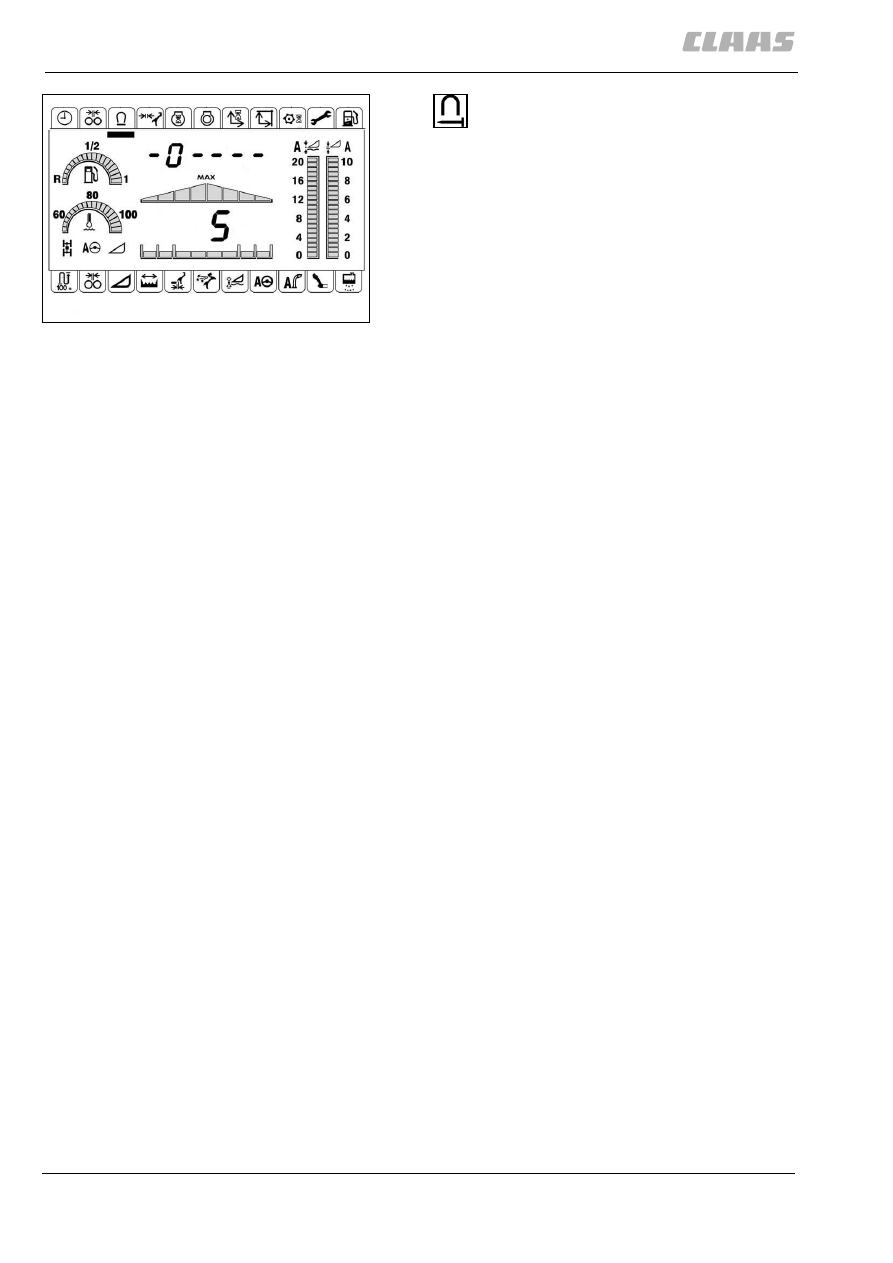

Переместить курсорный штрих на символ
металлодетектора (B3).

На дисплее показываются установленная
чувствительность металлодетектора.

При помощи клавиши (+) или (-) установить нужную
чувствительность.

В распоряжении имеется диапазон от 1 до 5.

В качестве базовой настройки следует установить
значение 3.

• Значение 1 - чувствительность меньше
• Значение 5 - чувствительность больше

(рис. 38)

38

4825
