ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-29

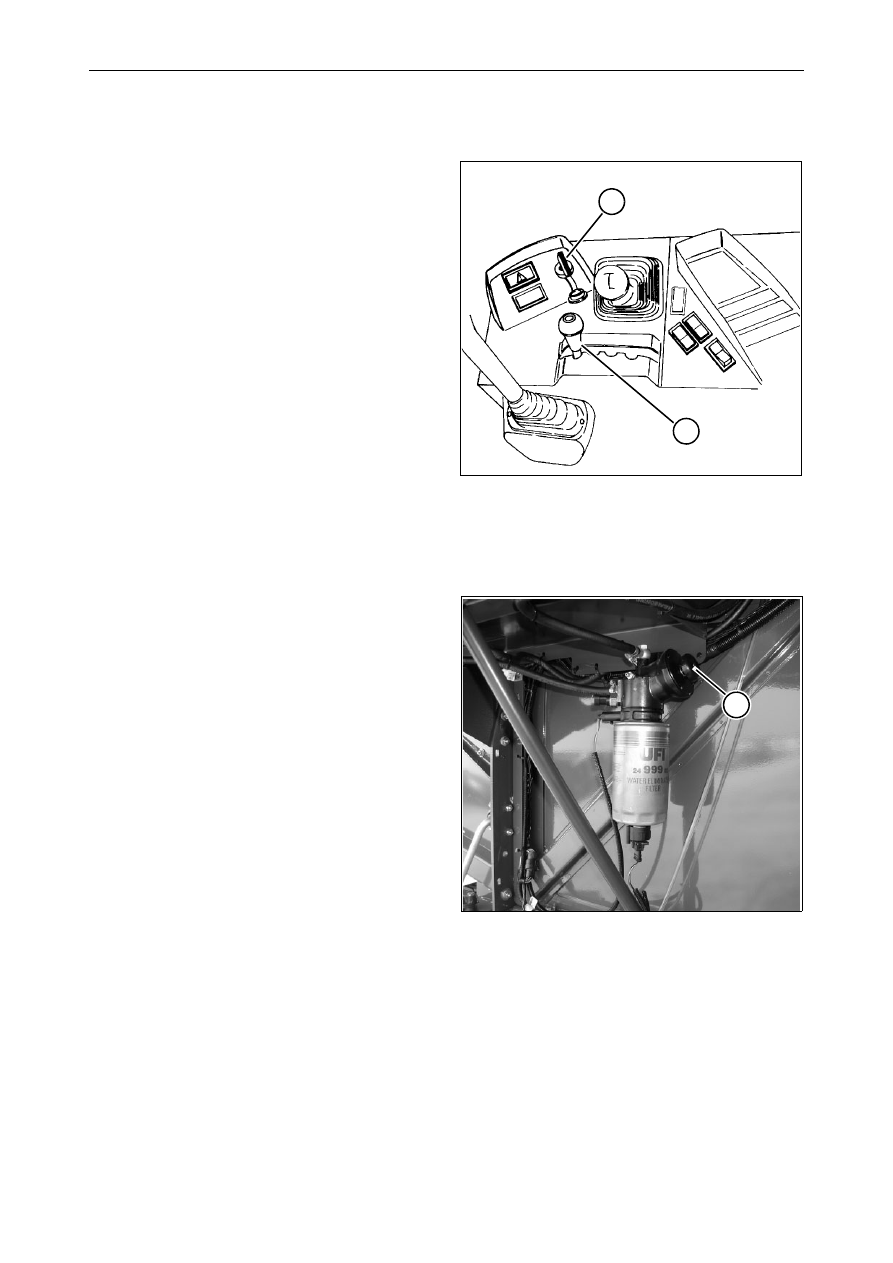

2.9  ОСТАНОВ ДВИГАТЕЛЯ.

Это выполняется следующим образом:

1.) Проверить,  что  рычаги  включения  жатки,

молотилки и разгрузочного шнека опущены.

2.) Перевести  рычаг  регулировки  частоты  вра-

щения  двигателя (1) в  нижнее  положение.
Дать  двигателю  поработать  на  холостом
ходу в течение одной минуты.

3.) Остановить  двигатель,  установив  ключ

зажигания (2) в положение "0".

ВНИМАНИЕ:  никогда  не  останавливать  двига-
тель  при  высокой  частоте  вращения  или  под
нагрузкой.  В  противном  случае  могут  повре-
диться втулки турбонагнетателя, поскольку они
будут продолжать вращаться без смазки в тече-
ние определенного времени.

4.) отпустить стояночный тормоз;

5.) Отпустить ключ зажигания (2).

Полезные советы -

Рис. 50



1.) Не  пытайтесь  запускать  двигатель  в  тече-

ние более 15 секунд подряд. Если присутс-
твуют  признаки  того,  что  двигатель  может
запуститься,  повторять  попытки  запуска
разрешается в течение не более 30 секунд.

2.) Перед повторной попыткой запуска двигате-

ля подождать не менее минуты.

3.) Рекомендуется  не  предпринимать  больше

шести попыток пуска двигателя, чтобы пре-
дотвратить чрезмерную разрядку аккумуля-
торной батареи.

4.) Если комбайн долго находился в нерабочем

состоянии  и  если  была  выполнена  замена
фильтра  предварительной  очистки  топлива
или  водоотстойника,  поработать  диафраг-
менным насосом (1) сделав приблизительно
двадцать  нажатий,  чтобы  заполнить  контур
подачи.

Рис. 49

1

2

Рис. 50

1

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-30

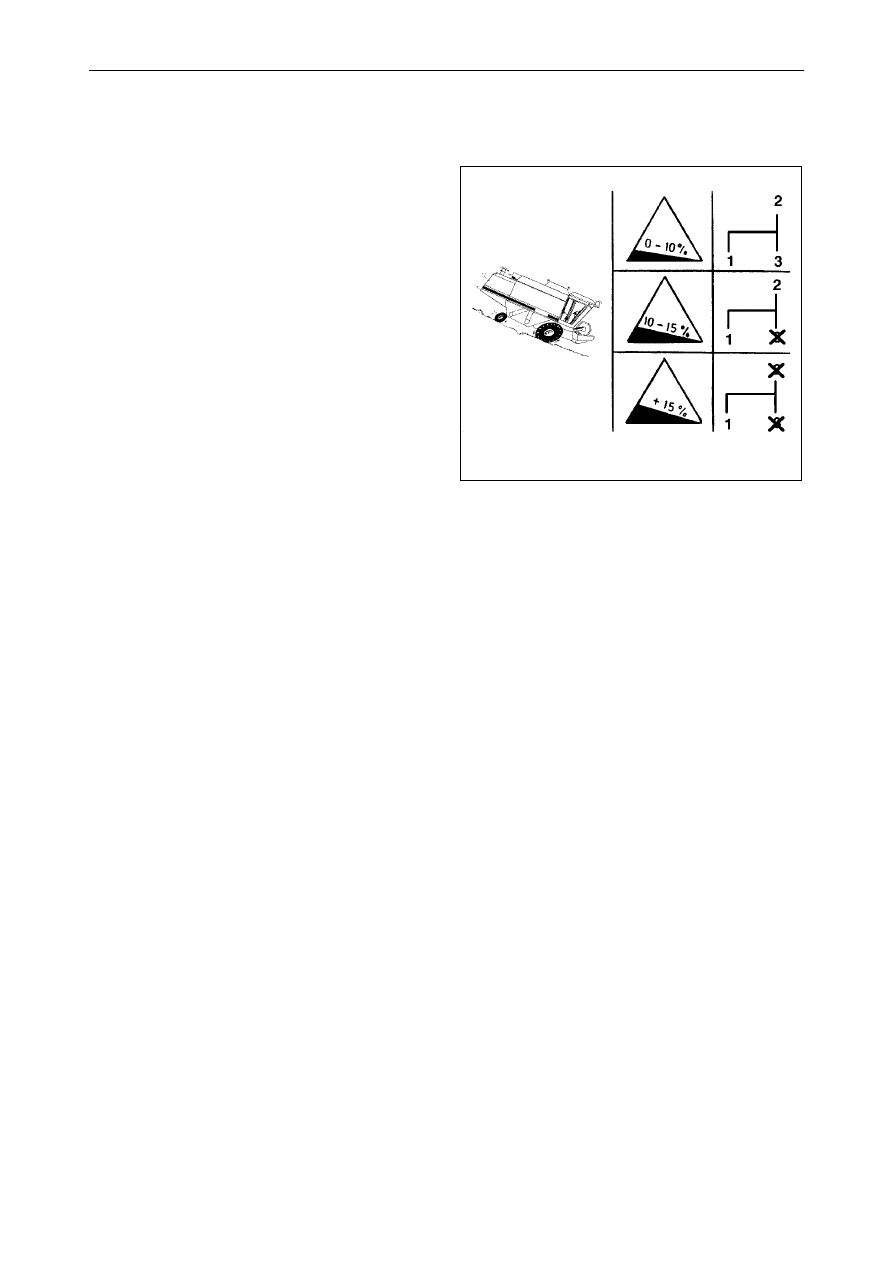

2.10  ВОЖДЕНИЕ КОМБАЙНА

¥

ВНИМАНИЕ:  изменение  направления
движения  комбайна  выполняется  пос-
редством поворота задних колес.
Особое внимание следует уделять пере-
мещению  задней  части  машины  при
поворотах, если жатка не присоединена.

1.) Проверить,  что  рычаг  управления  скоро-

стью переднего хода находится в нейтраль-
ном положении.

2.) Включать диапазон  передач, наиболее  под-

ходящий для условий работы.
Например, в поле можно использовать пер-
вую или вторую передачу, в зависимости от
условий.
Во  время  движения  по  дорогам  использо-
вать третью передачу.

3.) отпустить стояночный тормоз;

4.) Слегка переместить рычаг переднего хода,

плавно,  избегая  внезапных  резкий  движе-
ний.

5.) Оператор  должен  знать  все  особенности

вождения и рулевого управления.

Рис. 51

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-31

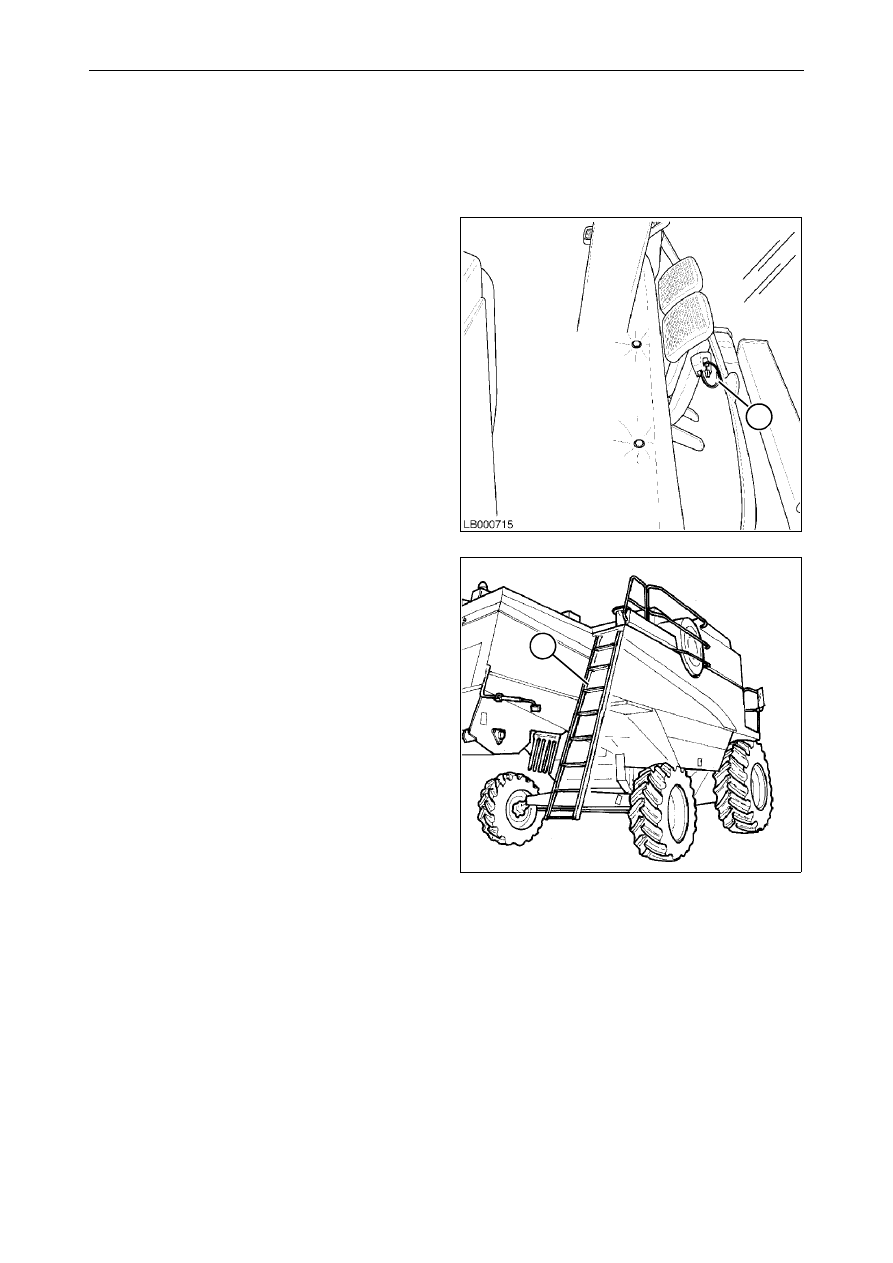

2.11  ОБЯЗАТЕЛЬНЫЕ ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ ПЕРЕД

НАЧАЛОМ ДВИЖЕНИЯ ПО ДОРОГЕ

Рис. 52 – Рис. 55

1.) Подготовить  машину  к  движению  по  доро-

гам  общественного  пользования  согласно
правилам, действующим в стране эксплуата-
ции:

•

Соединить  вместе  педали  тормоза  под-
ходящим фиксатором (1).

•

Установить  опоры  задних  фар  и  прове-
рить  исправность  осветительных  уст-
ройств и знаков согласно пункту 2.

•

Установить  лестницу  для  доступа  к  дви-
гателю (2) в транспортное положение.

•

Опустить удлинитель крышки бункера.

•

Снять жатку для буксировки на подходя-
щем  прицепе,  имеющем  сертификат
соответствия

для

соответствующих

стран эксплуатации.

•

Установить предохранительные фиксато-
ры на гидравлических цилиндрах, подде-
рживающих  корпус  главного  приемного
элеватора.

•

Установить  лестницу  доступа  к  сиденью
оператора в положение для транспорти-
ровки (горизонтальное).

•

Отключить органы управления, располо-
женные на рычаге.

•

При  выезде  и  движении  по  дорогам
общего  пользования  соблюдайте  макси-
мальную  осторожность.  Следите,  чтобы
не  препятствовать  движению  транспор-
та.

•

Включить вращающиеся маячки (вспомо-
гательные мигающие световые сигналы).

•

Опустить разбрасыватель соломорезки в
рабочее  положение  (только  на  комбай-
нах, оборудованных соломорезкой, кото-
рая не используется для буксировки при-
цепа с жаткой).

•

В странах, где разрешается движение по
дорогам  с  установленной  складной  жат-
кой,  необходимо  установить  вспомога-
тельные фары на переднюю часть жатки
(стр. 1-41).

•

Перед  присоединением  прицепа  жатки
(если используется) к сцепному устройс-
тву  комбайна  переведите  разбрасыва-
тель соломенной сечки в горизонтальное
положение (стр. 8-14).

•

Выключить рабочее освещение.

Рис. 52

Рис. 53

1

2

ЭКСПЛУАТАЦИЯ - ОРГАНЫ УПРАВЛЕНИЯ И ИНСТРУМЕНТЫ

2-32

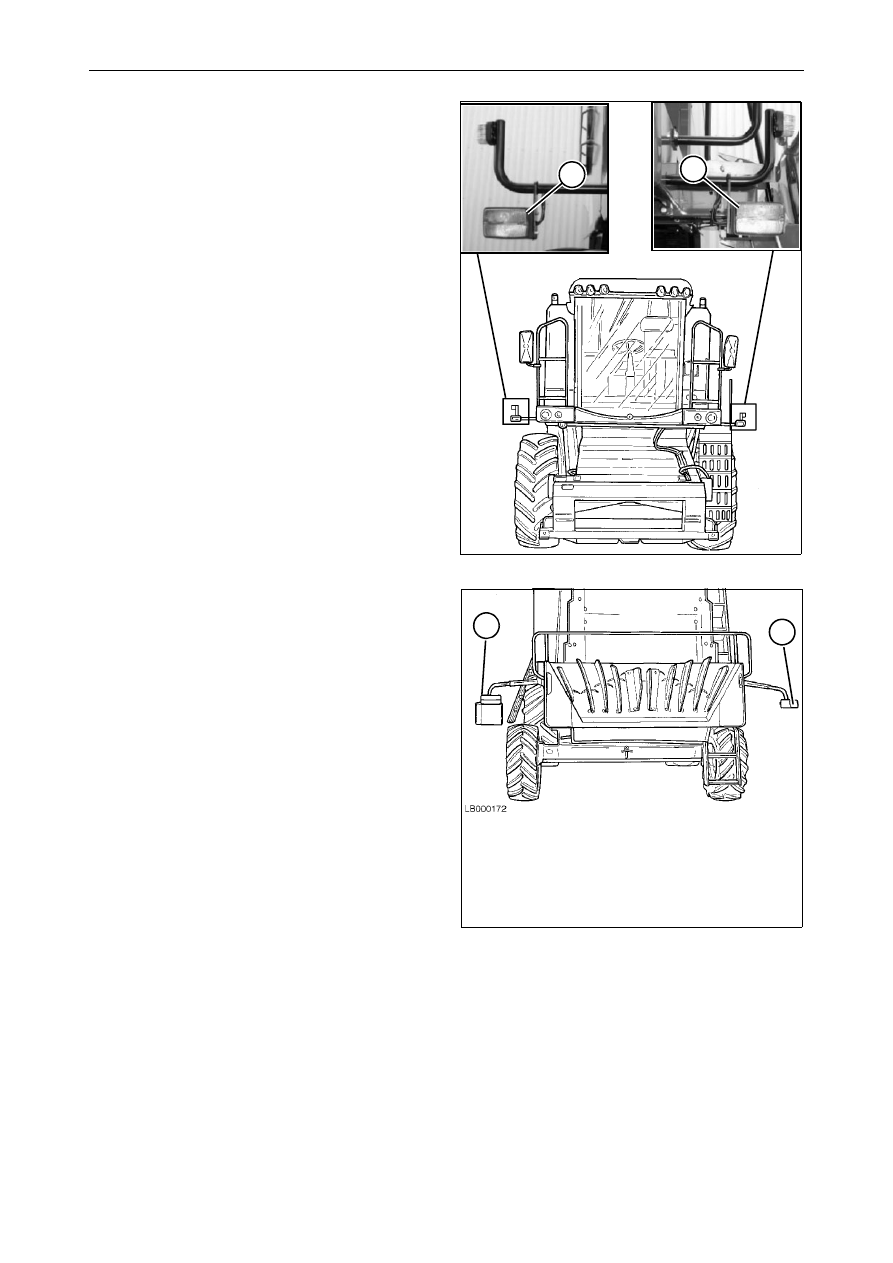

2.) Регулировка  стояночных  и  габаритных

фонарей:

•

при  первой  сборке  комбайна  или  при
замене  шин  другими  шинами  из  числа
сертифицированных  (см.  таблицы  на
стр. 9-2)

необходимо

отрегулировать

положение  габаритных  фонарей  и  пере-
дних стояночных фонарей (3), чтобы они
соответствовали  габаритным  размерам
машины (Рис. 54).

•

Задние  фонари (4) (указатели  поворота,
габаритные  фонари  и  стоп-сигналы)
должны быть установлены на расстоянии
0-400 мм от габаритных размеров маши-
ны (Рис. 55).

Рис. 54

Рис. 55

3

3

4

4
