СБОРКА, ОБСЛУЖИВАНИЕ И ТРАНСПОРТИРОВКА ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

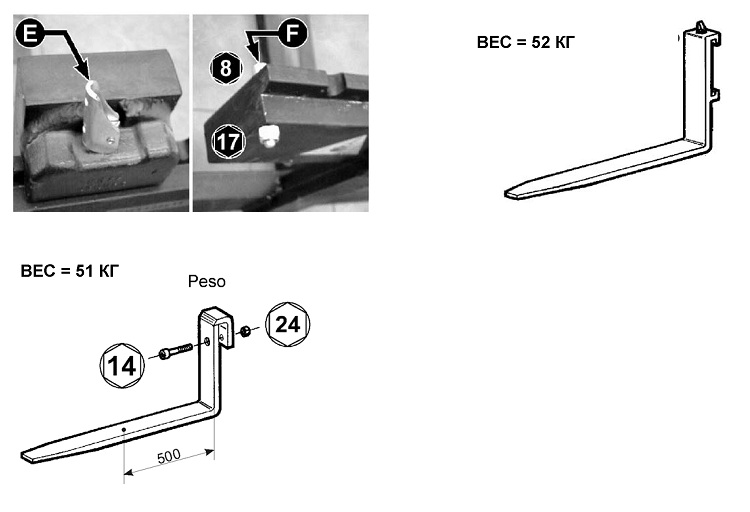

УСТАНОВКА ВИЛ НА РАМУ FEM II ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Установка вил на крепежную раму FEM выполняется таким образом:

- Поднимите рычаг (E) и вставьте вилы с одной стороны

- Установите вилы в нужную позицию, затем опустите рычаг, чтобы крепежный затвор встал в отверстие на раме.

- Вверните стопорные винты (F) с обеих сторон рамы.

ВНИМАНИЕ!
Всегда проверяйте, хорошо ли закреплены вилы на раме, чтобы предотвратить их смещение вбок или
возможное соскакивание.


ТОНКИЕ ВИЛЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Они должны состоять из трех частей (зубьев) и устанавливаться на широкую раму.
Установка и снятие тонких вил выполняется так же, как и у других навесок, за исключением системы
гидравлической фиксации.
Тонкие вилы крепятся на раме с помощью болтов со шлицем.
Максимальная грузоподъемность каждой части вил составляет 750 кг, учитывая, что центр тяжести
груза находится на расстоянии 500 мм от вертикальной части вил (см. рис.).
Грузоподъемность вил отпечатана на самих вилах.


ВЕС = 51 КГ


ВНИМАНИЕ!
Всегда проверяйте, хорошо ли завернуты болты, чтобы предотвратить отсоединение вил.

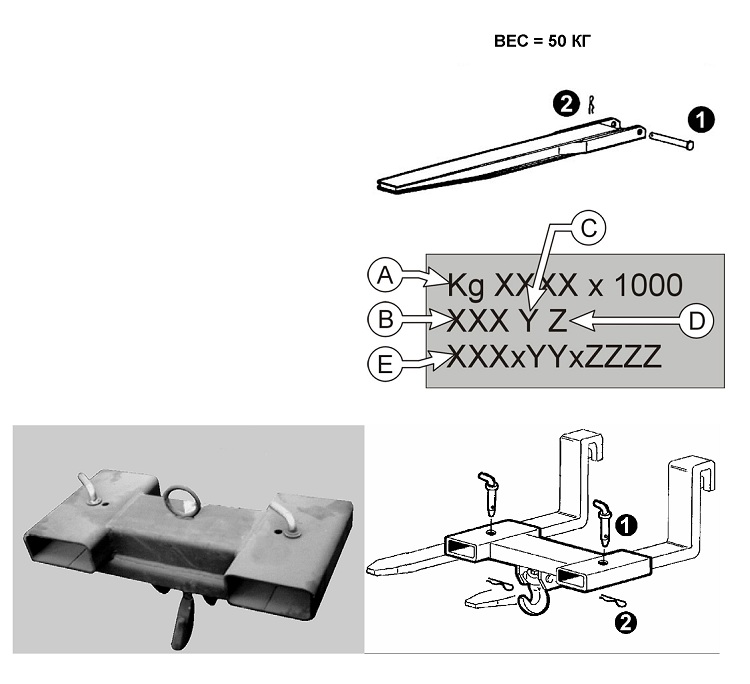

УДЛИНИТЕЛЬ ВИЛ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Стандартные вилы вставляются в удлинитель и фиксируются болтом "1" за «пяткой» вил. Болт
удерживается зажимом "2".

Каждый удлинитель вил имеет табличку со следующими данными:
A = Грузоподъемность с центром тяжести на расстоянии 1000 мм от «пятки» вил.
B = Производственный номер каждого месяца
C = Месяц изготовления (с января каждого года месяц обозначается буквой начиная с «А»)
D = Последняя цифра года изготовления
E = Допустимые габариты вил (ширина, толщина, минимальная длина)


ВЕС = 50 КГ


ВНИМАНИЕ!
Всегда проверяйте правильность установки крепежного болта, чтобы избежать случайного соскакивания
навески.
Проверьте, правильно ли расположен груз на навеске.

Максимальная грузоподъемность каждого удлинителя вил соответствует xxx кг, при центре тяжести на
расстоянии 1000 мм от «пятки» вил (см. диаграмму). Грузоподъемность также указана на самих
удлинителях.


КРЮК НА ВИЛЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

Стандартные вилы вставляются в два отверстия и фиксируются стержнями "1" и зажимами "2".




ВНИМАНИЕ!
Всегда проверяйте правильность установки крепежных стержней, чтобы избежать случайного соскакивания
навески.

Грузоподъемность соответствует указанной в диаграмме грузоподъемности.
