23 -
НАВЕСНОЕ ОБОРУДОВАНИЕ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2
ВВЕДЕНИЕ
В этом разделе руководства рассматривается навесное оборудование
компании MERLO, которое может быть установлено на машины, которые
описаны в этом руководстве. Эти навески могут закрепляться и сниматься с
помощью гидравлической системы фиксации, управляемой из кабины.
Перед установкой и работой с навесным оборудованием внимательно
ознакомьтесь с этим разделом.
По установке/снятию вил обращайтесь к соответствующему параграфу данного
раздела.
Внимательно прочитайте информацию по подъему, установке, снятию навесок
и работе с ними. Дополнительная информация к некоторым навескам
содержится в прилагаемых к ним брошюрах.
Навесное оборудование спроектировано и произведено в соответствии с
техническими спецификациями компании MERLO S.p.A. Чтобы избежать
несчастных случаев и для обеспечения наибольшей эффективности работы
навеска не должна подвергаться никаким изменениям, кроме официально
одобренных компанией MERLO S.p.A., и не должна использоваться в условиях
и в целях, противоречащих ее прямому назначению.
ВНИМАНИЕ!
Не производите никаких действий с навесками, не описанными в этом
руководстве (или в прилагаемой брошюре). Дождитесь прихода
соответствующей документации, внимательно прочитайте ее и поймите.
Навески могут использоваться только на машинах, для которых они
заказывались.
ВНИМАНИЕ !
КОМПАНИЯ MERLO S.p.A. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ за использование на
машинах навесок, произведенных не данной компанией или без их
официального одобрения.
НАВЕСНОЕ ОБОРУДОВАНИЕ. СОВМЕСТИМОЕ С МАШИНАМИ. ПРОИЗВЕДЕННЫМИ КОМПАНИЕЙ MERLO S.p.A.
ОПИСАНИЕ НАВЕСНОГО ОБОРУДОВАНИЯ
КОВШ 4x1 С ЗАХВАТОМ (4x1 PICK-UP BUCKET)
ЗАХВАТ ДЛЯ ТЮКОВ (BALE ROTO-HANDLER)
ЗАХВАТ ДЛЯ КИРПИЧЕЙ (BRICK HANDLER)
РАМА FEM III (CARRIAGE TO FEM III)
БЕТОНОСМЕСИТЕЛЬ (CONCRETE MIXER)
ДОЗАТОР ДЛЯ БЕТОНА (CONCRETE SKIP)
ДВОЙНОЙ ЗАХВАТ ДЛЯ БРЕВЕН (DOUBLE TIMBER CLAMP)
ШИРОКАЯ РАМА (EXTRA - WIDE CARRIAGE)

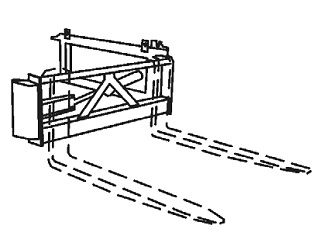

РАМА ДЛЯ ПЛАВАЮЩЕГО ПОЛОЖЕНИЯ ВИЛ (FLOATING-FORK CARRIAGE) УДЛИНИТЕЛЬ ВИЛ (FORK EXTENSION)
ВИЛЫ ДЛЯ НАВОЗА С ЗАХВАТОМ (FORK FOR DUNG WITH JAW)
ВИЛЫ С КРЕПЛЕНИЕМ НА РАМЕ FEM III (FORK TO FEM III)
ВИЛЫ С ЗАХВАТОМ (FORK WITH JAW)
ВИЛЫ С ПРЕДОХРАНЕНИЕМ ОТ СМЕЩЕНИЯ (FORK WITH SLIDING PROTECTION) ПОДЪЕМНЫЙ КРЮК НА РАМУ (HOISTING HOOK ON CARRIAGE)
ПОДЪЕМНЫЙ КРЮК НА ВИЛЫ (HOISTING HOOK ON FORKS)
ГИДРАВЛИЧЕСКАЯ ЛЕБЕДКА НА РАМУ (HYDRAULIC WINCH ON CARRIAGE) МНОГОФУНКЦИОНАЛЬНЫЙ КОВШ 4x1 (MULTIFUNCTION 4x1 BUCKET) МНОГОФУНКЦИОНАЛЬНЫЙ ЗАХВАТ (MULTIPURPOSE RIB GRIP)
МНОГОФУНКЦИОНАЛЬНАЯ ЭКСКАВАТОРНАЯ НАВЕСКА (MULTIUSE SHOVEL WITH JAW) ВИЛЫ С ДВУМЯ ШТЫРЯМИ (OVERTURNING DOUBLE POINTED FORK)
КОВШ С ЗАХВАТОМ (PICK-UP BUCKET)
КРАНОВАЯ СТРЕЛА МАЛОЙ ВЫСОТЫ (REDUCED HEIGHT CRANE BOOM) ТРАНСПОРТИРОВОЧНЫЙ КОВШ (RE-HANDLING BUCKET)
САЙД-ШИФТ НА РАМЕ (SIDE SHIFT ON CARRIAGE)
ПОВРОТНАЯ РАМА (SIDE-SWING CARRIAGE)
СТАНДАРТНЫЕ ВИЛЫ (STANDARD FORK)
ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА (TELESCOPIC CRANE BOOM)
ТОНКИЕ ВИЛЫ (THIN FORK)

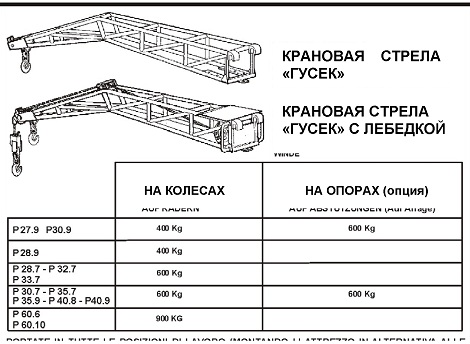

КРАНОВАЯ СТРЕЛА (TRESTLE JIB)
КРАНОВАЯ СТРЕЛА С ЛЕБЕДКОЙ (TRESTLE JIB WITH WINCH)

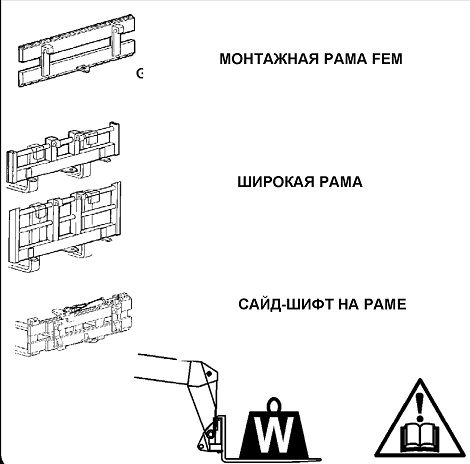

ГРУЗОПОДЪЕМНОСТЬ МАШИНЫ С ДОПОЛНИТЕЛЬНОЙ РАМОЙ
Дополнительная установка этих навесок на стандартную раму ведет к уменьшению грузоподъемности по диаграмме. указывающей вес оборудования. который обозначен на табличке. прикрепленной к самому оборудованию.
Дополнительная установка этой навески на стандартную раму ведет к уменьшению грузоподъемности по диаграмме на 250 кг. при максимальной грузоподъемности 1200 кг (используется вместо вил).

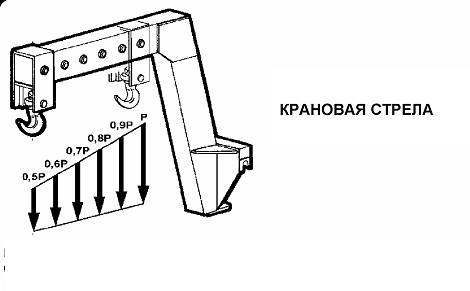

Максимальная грузоподъемность в любой позиции диаграммы грузоподъемности. если используется вместо вил
Грузоподъемность (Р) по диаграмме. при использовании вместо вил.
