ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2
В данной главе подробно описывается и объясняется функционирование различных органов управления и индикаторов. Перед началом работы на машине обязательно внимательно прочитайте нижеследующие инструкции и поймите, как правильно работать.

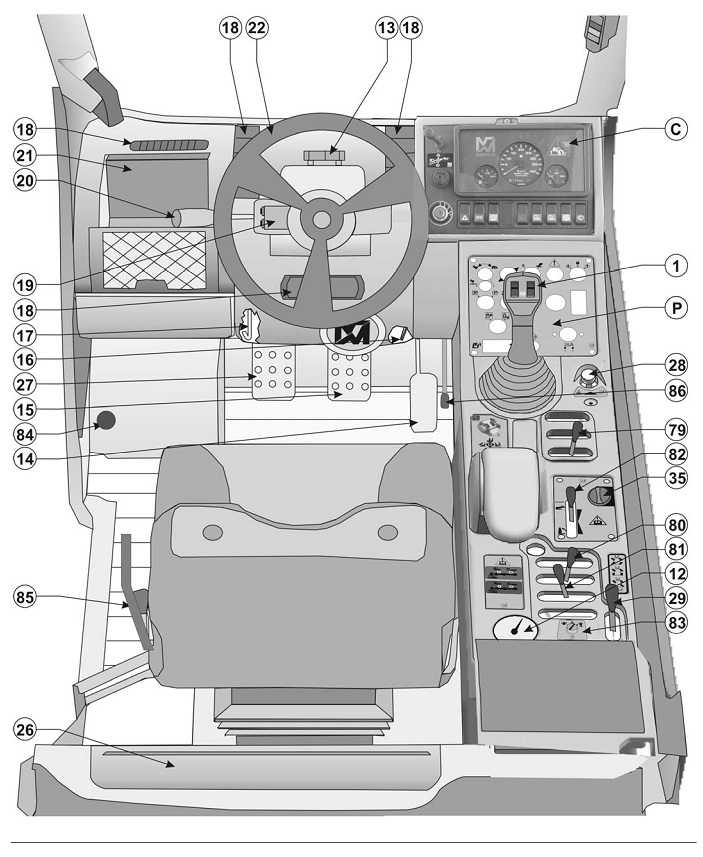

1 Джойстик управления телескопической стрелой
12 Манометр для гидравлической и гидростатической систем
13 Спиртовой уровень
14 Педаль газа
15 Педаль тормоза
16 Рычаг фиксации оборотов двигателя
17 Рычаг фиксации рулевого колеса при регулировке наклона
18 Вентиляция
19 Переключатель скоростей
20 Рычаг выбора направления движения/выключатель звукового сигнала
21 Отделение для хранения диаграмм грузоподъемности и инструкций по
технике безопасности
22 Рулевое колесо
26 Рычаг выбора источника воздуха – внутрикабинный/внешний
27 Педаль регулировки скорости движения
28 Насос аварийного отключения стояночного тормоза
29 Рычаг выбора рулевых режимов
35 Выключатель отопителя
79 Рычаг блокировки гидравлического оборудования
80 Рычаг управления оборудованием, подсоединенным к левым гидравлическим
муфтам
81 Рычаг управления оборудованием, подсоединенным к правым
гидравлическим муфтам
82 Рычаг управления оборудованием с трехточечным креплением
83 Выключатель заднего вала отбора мощности (ВОМ)
84 Выключатель блокировки дифференциала заднего моста
85 Рычаг поворота сиденья
86 Рычаг ручной регулировки оборотов двигателя
С Приборная панель Р Панель управления

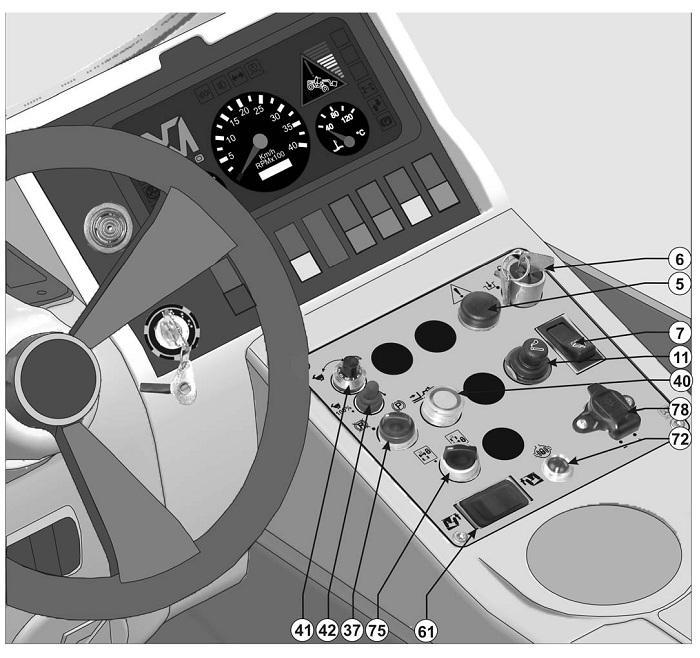

ПАНЕЛЬ УПРАВЛЕНИЯ «Р»
5 Красный индикатор отключения системы защиты от
опрокидывания
6 Ключ отключения системы защиты от опрокидывания и блокировки функций
для перемещений по
автодорогам
7 Выключатель очистителя заднего стекла
11 Разъем для подключения переносного освещения
19 Кнопки выбора передач
37 Выключатель стояночного тормоза
40 Кнопка сложения телескопической стрелы в случае поломки джойстика
41 Многопозиционный регулятор скорости движения
42 Выключатель регулятора
61 Кнопка выравнивания рамы
72 Кнопка блокировки дифференциала
75 Выключатель блокировки осцилляции моста
78 Электрическая розетка 25А

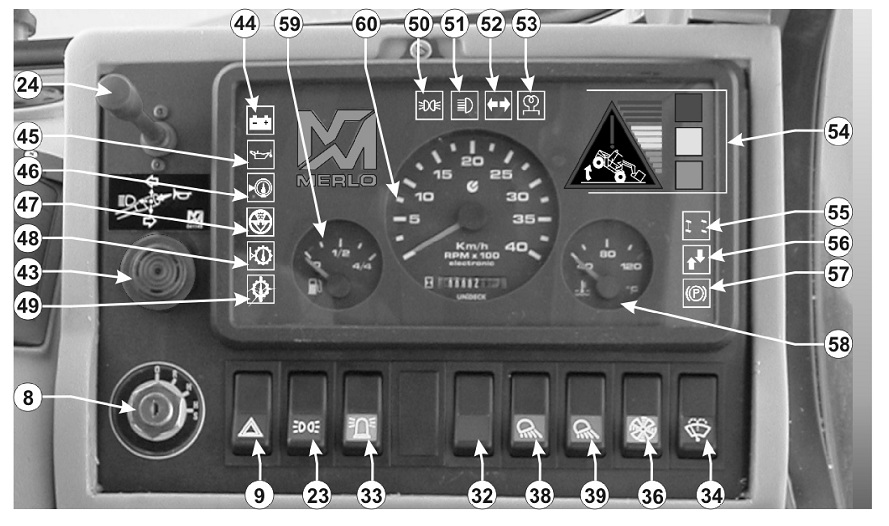

ПРИБОРНАЯ ПАНЕЛЬ «С»
8 Замок зажигания
9 Выключатель аварийной сигнализации (4 мигающие лампы)
23 Выключатель стояночных фар / ближнего света
24 Выключатель дальнего света / указателей поворотов / звукового сигнала
32 Переключатель: спидометр – счетчик оборотов
33 Выключатель проблескового маячка
34 Выключатель очистителя и омывателя лобового стекла
36 Выключатель вентилятора отопителя кабины
38 Выключатель передних рабочих фар (опция)
39 Выключатель задних рабочих фар(опция)
43 Звуковая сигнализация (для прибора 54)
44 Индикатор заряда аккумулятора
45 Индикатор давления моторного масла
46 Индикатор уровня тормозной жидкости (устанавливается в последующих
версиях машины)
47 Индикатор засорения воздушного фильтра двигателя
48 Индикатор уровня масла гидростатической трансмиссии
49 Индикатор температуры масла гидростатической трансмиссии
50 Индикатор стояночных фар
51 Индикатор фар дальнего света
52 Индикатор указателей поворотов
53 Индикатор предпускового подогрева двигателя (если имеется)
54 Индикаторы наклона машины
55 Индикатор режима движения «крабом»
56 Индикатор системы бокового смещения (если имеется)
57 Индикатор стояночного тормоза
58 Указатель температуры охлаждающей жидкости
59 Указатель уровня топлива
60 Счетчик оборотов / счетчик моточасов / спидометр
