КОМПАС-3D V10. Руководство администратора - часть 7

Часть III. Стили документов

Табл. 11.3. Идентификаторы ячеек типа Общий для документа

Идентификатор

Номер идентификатора

Наименование документа

51

Код документа

52

Код ОКП

53

Обозначение исполнения [основное

2110

исполнение]

Обозначение исполнения [исполнение 1]

2111

Обозначение исполнения [исполнение 2]

2112

Обозначение исполнения [исполнение 3]

2113

Обозначение исполнения [исполнение 4]

2114

Обозначение исполнения [исполнение 5]

2115

Обозначение исполнения [исполнение 6]

2116

Обозначение исполнения [исполнение 7]

2117

Обозначение исполнения [исполнение 8]

2118

Обозначение исполнения [исполнение 9]

2119

Номера идентификаторов отображаются в Строке сообщений в режиме редактирования

таблицы основной надписи.

В диалоге настройки расширенного формата ячейки можно также ввести текст, который

будет отображаться в Строке сообщений КОМПАС!3D при заполнении данной ячейки ос!

новной надписи (когда курсор будет находиться внутри ячейки). Этот текст необходимо

ввести в поле Запрос при вводе текста в ячейку.

Строка запроса должна в максимальной степени пояснять назначение текущей ячейки,

поскольку она будет служить единственной подсказкой системы при вводе текста в эту

ячейку.

Если требуется, чтобы при вводе текста в эту ячейку было доступно пользовательское

меню, сразу после текста запроса необходимо ввести символ «|» (вертикальная черта),

а затем — номер раздела файла пользовательского меню, строки которого будут отоб!

ражаться при вызове этого меню в заполняемой графе штампа.

Ввод текста в графы основной надписи путем выбора нужных строк из пользовательско!

го меню ускоряет ее заполнение и позволяет исключить опечатки, возможные при набо!

ре текста с клавиатуры. Назначение файла пользовательского меню, его структура и

синтаксис подробно рассмотрены в главе 13.

118

Глава 11. Основная надпись и оформление документов

Особенности использования типов ячеек

Общий для листа и Общий для документа

Использование типов Общий для документа и Общий для листа на одном листе дает

один и тот же результат: данные, введенные в ячейки этого типа, могут быть переданы

(при условии совпадения идентификаторов) в ячейки других таблиц на этом же листе.

Однако тип Общий для документа более универсален: он обеспечивает копирование

данных также и между листами многолистового документа. Так как любая из основных

надписей может использоваться для многолистовых документов, рекомендуется при!

держиваться следующих правил.

▼ Ячейки, содержащие данные, уникальные для листа (например, номер изменения),

должны иметь тип Общий для листа. Если среди этих ячеек есть ячейки, данные в ко!

торых должны быть одинаковы, присвойте им одинаковые идентификаторы — это

обеспечит автоматическое заполнение остальных ячеек на листе после заполнения ка!

кой!либо одной.

▼ Ячейки, содержащие данные, уникальные для документа (например, его обозначение,

наименование детали, обозначение предприятия), должны иметь тип Общий для доку

мента. Если среди этих ячеек есть ячейки, данные в которых должны быть одинаковы,

присвойте им одинаковые идентификаторы — это обеспечит автоматическое заполне!

ние остальных ячеек на листе (листах) после заполнения какой!либо одной.

▼ Ячейки, которые заполняются вручную после распечатки документа (например, ячейки

для подписей), могут иметь как тип Общий для листа, так и Общий для документа.

Необходимо только проследить, чтобы в них не передавались никакие сведения из дру!

гих ячеек. Для ячейки типа Общий для листа это достигается заданием уникального

числового идентификатора, а для ячейки типа Общий для документа — заданием

идентификатора Пользовательский с уникальным значением.

Применение пользовательских идентификаторов

Итак, при настройке расширенного формата ячейки необходимо указать ее тип и иден!

тификатор. Если нужного вам идентификатора нет среди предопределенных — содер!

жащихся в списке — идентификаторов, выберите из этого списка вариант Пользова

тельский.

В этом случае для указания ячеек, между которыми должна осуществляться передача

данных, требуется задание значения пользовательского идентификатора. Это значение

(целое число) вводится в поле Идентификатор ячейки, которое становится доступ!

ным при выборе пользовательского идентификатора.

Значения пользовательских идентификаторов, присвоенных ячейкам разного назначе!

ния, обязательно должны быть различны!

Например, требуется, чтобы передача данных происходила между ячейками, имеющими

пользовательский идентификатор и находящимися в основных надписях листов много!

листового документа. Для этого необходимо присвоить всем этим ячейкам тип Общий

для документа и одинаковые значения идентификатора.

119

Часть III. Стили документов

При смене оформления документа возможна передача данных между ячейками, имею!

щими пользовательские идентификаторы. Условие передачи — совпадение типов и зна!

чений идентификаторов у ячеек прежней и новой основных надписей.

Следует внимательно следить за тем, чтобы пользовательские идентификаторы, при!

своенные аналогичным ячейкам, имели одинаковые значения, необходимо только при

создании оформлений, вероятность замены которых друг на друга достаточно велика.

Во избежание случайного совпадения идентификатора, назначенного пользователем, с

уже имеющимся в системе (понятно, что это приведет к «смешению» данных в ячейках)

рекомендуется использовать идентификаторы, указанные в таблице 11.4.

Табл. 11.4. Рекомендуемые идентификаторы (значения пользовательских идентификаторов)

Диапазон

Тип ячейки

1000-2000, 2500 16383

Общий для листа, Общий для документа

(идентификатор Пользовательский)

100-150

Для спецификации

Контроль идентификаторов

При создании таблицы основной надписи имеется возможность проверки ее ячеек на на!

личие идентификаторов и на их совпадение.

Для такой проверки вызовите команду Сервис — Проверка идентификаторов.

На экране появится диалог контроля идентификаторов. Он содержит изображение теку!

щей таблицы основной надписи. Те ячейки таблицы, типы и идентификаторы которых

совпадают, выделены голубым цветом, а те ячейки, тип (и, соответственно, идентифика!

тор) которых не определен — розовым.

Наличие ячеек без идентификаторов или с одинаковыми идентификаторами является

грубой ошибкой создания таблицы основной надписи. Поэтому при обнаружении таких

ячеек необходимо перенастроить их расширенный формат.

11.2.3.

Задание положения таблиц на листе

Чтобы задать положение таблицы основной надписи на листе, выделите ее в списке Со

став основной надписи диалога создания основной надписи. Она станет текущей — ее

название будет отображаться в поле Наименование таблицы, а ее изображение будет

подсвечено в окне Предварительный просмотр. Размещением таблицы на листе уп!

равляют элементы, расположенные в группе Привязка. Описание этих элементов пред!

ставлено в таблице 11.5.

120

Глава 11. Основная надпись и оформление документов

Табл. 11.5. Элементы группы Привязка

Элемент

Описание

Опорная точка

Список, позволяющий указать, какая характерная точка внутренней

на листе

рамки документа будет использоваться в качестве опорной для

привязки текущей таблицы. Эта точка показана в окне

Предварительный просмотр в виде маленького квадратика.

Опорная точка

Список, позволяющий указать, какая характерная точка таблицы

в таблице

будет использоваться в качестве опорной для привязки.

Сдвиг

Поля для ввода смещений опорной точки таблицы относительно

по горизонтали,

опорной точки на листе.

Сдвиг

по вертикали

Поворот таблицы

Группа элементов, определяющих величину и направление

поворота таблицы вокруг ее опорной точки.

Величина поворота задается выбором нужной строки из списка

Угол поворота. Он содержит значения углов, кратные 90°.

В том случае, если расположение таблицы зависит от формата и

ориентации листа (например, таблица Графа 26 основной

надписи), следует включить опцию Относительно длинной

стороны.

11.3.

Дополнительные приемы создания основной надписи

Некоторые этапы создания основной надписи можно заметно ускорить с помощью таких

приемов, как предварительная подготовка таблиц и использование прототипов.

11.3.1.

Предварительная подготовка таблиц

Перед созданием уникальной (не имеющей прототипа) основной надписи можно пред!

варительно сформировать все таблицы, из которых она будет состоять, и сохранить их

в отдельных файлах на диске.

Подготовка файлов таблиц не является обязательной. Создание таблиц возможно во

время формирования основной надписи.

Для создания файла таблицы выполните следующие действия.

1.

Создайте графический или текстовый документ КОМПАС!3D.

2.

Создайте в этом документе таблицу, оформите ее и примените к ее ячейкам нужный

формат.

3.

Находясь в режиме редактирования таблицы, вызовите команду Файл — Сохранить

таблицу в файл

121

Часть III. Стили документов

4. В появившемся диалоге укажите папку и имя файла для записи таблицы. Умолчательное

расширение для файлов таблиц КОМПАС!3D — tbl.

Если таблица создаваемой основной надписи практически не имеет участков с регуляр!

ной структурой, целесообразнее заранее начертить ее во фрагменте КОМПАС!3D (*.frw).

11.3.2. Использование прототипов основных надписей

Если в текущей библиотеке уже есть основные надписи, вы можете использовать любую

из них как прототип для вновь создаваемой основной надписи. Для этого перед нажати!

ем кнопки Создать стиль в диалоге работы с основными надписями выделите в списке

нужную основную надпись (рис. 11.5).

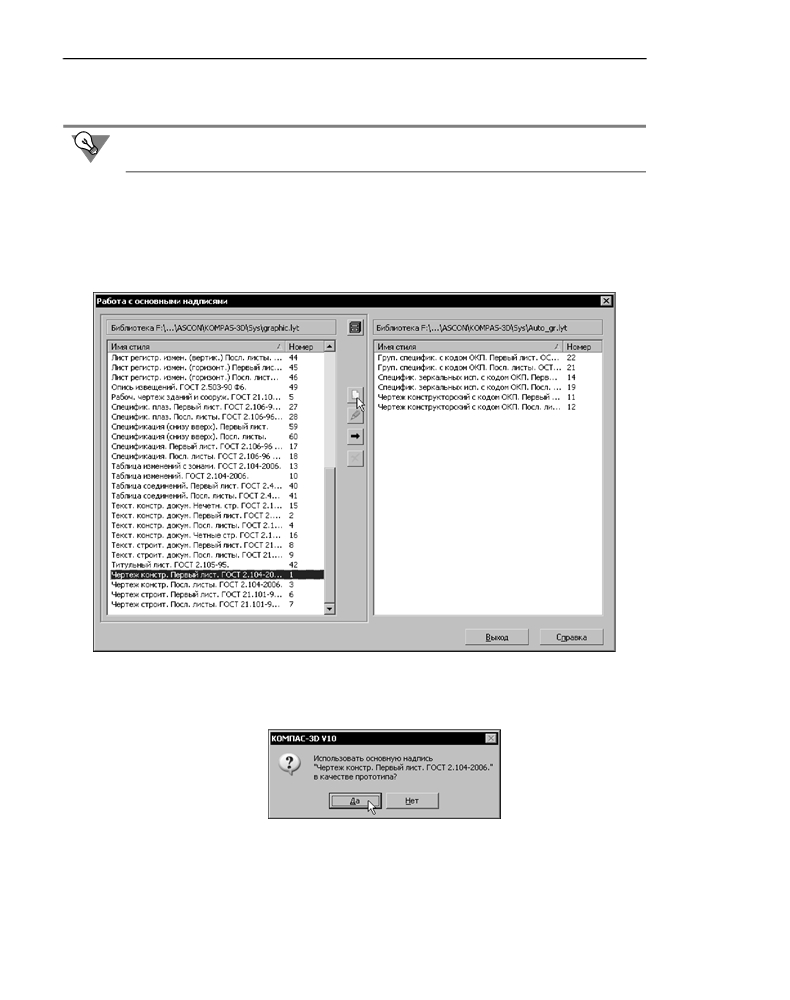

Рис. 11.5. Выбор основной надписи прототипа

На вопрос системы об использовании выбранной основной надписи в качестве прототи!

па ответьте «Да» (рис. 11.6).

Рис. 11.6. Подтверждение использования прототипа

В этом случае диалог создания основной надписи будет содержать перечень таблиц ос!

новной надписи!прототипа (рис. 11.7), и вы сможете разработать новую основную над!

122

Глава 11. Основная надпись и оформление документов

пись, редактируя эти таблицы и их размещение. Возможно также удаление таблиц и до!

бавление новых.

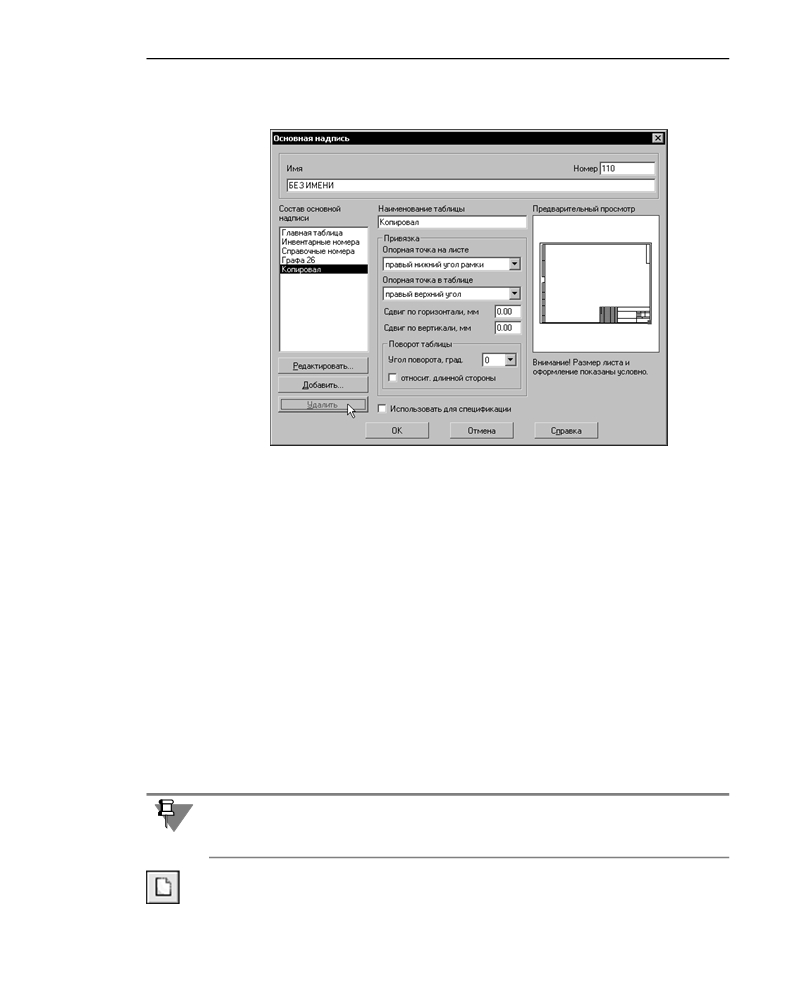

Рис. 11.7. Редактирование основной надписи прототипа

Чтобы отредактировать таблицу, выделенную в списке, нажмите кнопку Редактиро

вать..., а чтобы удалить — кнопку Удалить.

Основная надпись, созданная с использованием прототипа, ничем не отличается от ос!

новных надписей, созданных без него.

Аналогичным образом возможно создание оформлений на основе прототипа.

11.4.

Создание оформления

После настройки основной надписи, которая будет входить в новое оформление доку!

мента, можно приступать к созданию самого оформления.

Общий порядок действий при создании нового оформления следующий.

1.

Вызовите команду Сервис — Библиотеки стилей — Оформление чертежей... или

Сервис — Библиотеки стилей — Оформление текстовых документов... в зависи!

мости от типа документа, для которого предназначается оформление.

2.

В появившемся диалоге работы с оформлениями откройте библиотеку *.lyt, содержа!

щую основную надпись, которая будет использоваться в создаваемом оформлении.

Основные надписи, хранящиеся в текущей библиотеке *.lyt, не отображаются в диалоге

работы с оформлениями. Чтобы открыть нужную библиотеку, вы должны знать имя ее

файла. Например, его можно запомнить или записать при создании оформления.

3.

Нажмите кнопку Создать стиль для перехода к созданию нового оформления в текущей

библиотеке.

123

Глава 11. Основная надпись и оформление документов

Выбирать основную надпись удобнее, если ее имя совпадает с именем настраиваемого

оформления — например, как в библиотеке Graphic.lyt.

Диалог настройки оформлений чертежей дополнительно содержит группу элементов

Таблица изменений. Эти элементы представлены в таблице 11.7.

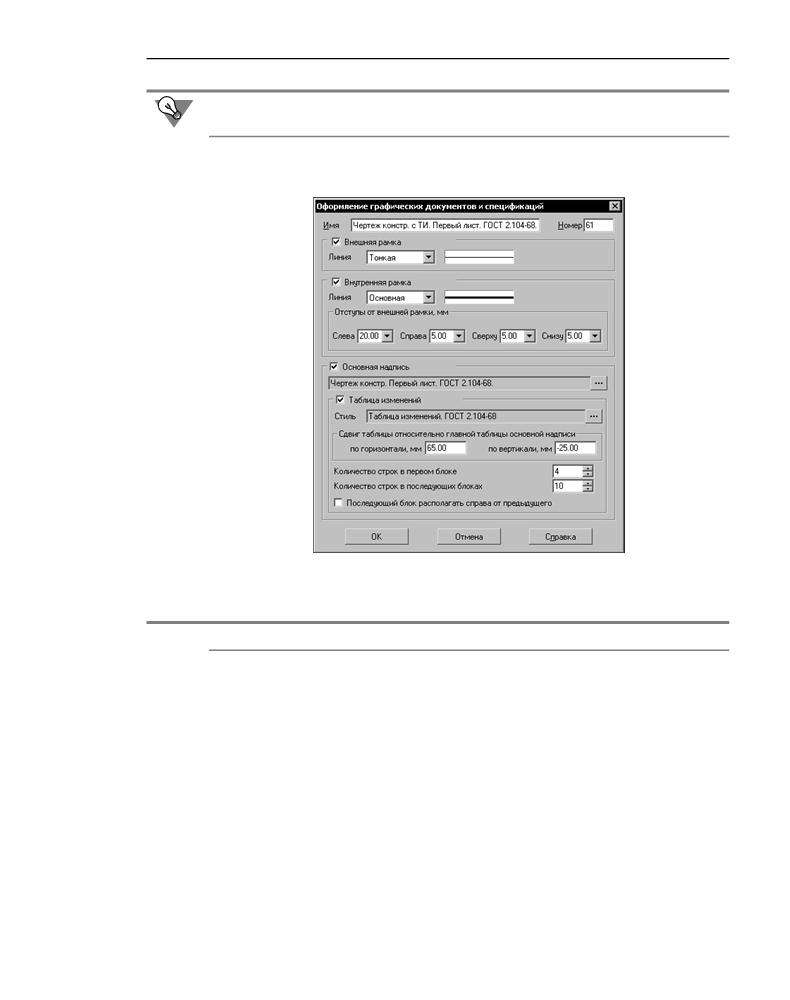

Рис. 11.8. Диалог настройки оформлений чертежей

Табл. 11.7. Группа элементов Таблица изменений

Элемент

Описание

Таблица

Опция, управляющая присутствием в оформлении таблицы

изменений

изменений как отдельной таблицы, не являющейся частью

основной надписи.

Такая таблица изменений разрабатывается с помощью модуля

проектирования спецификаций*, т.е. фактически является

специальным образом настроенной таблицей спецификации.

125

Глава 11. Основная надпись и оформление документов

поля ввода отсчитываются значения отступов и красной строки текста (см. рис. 10.2 на

с. 95).

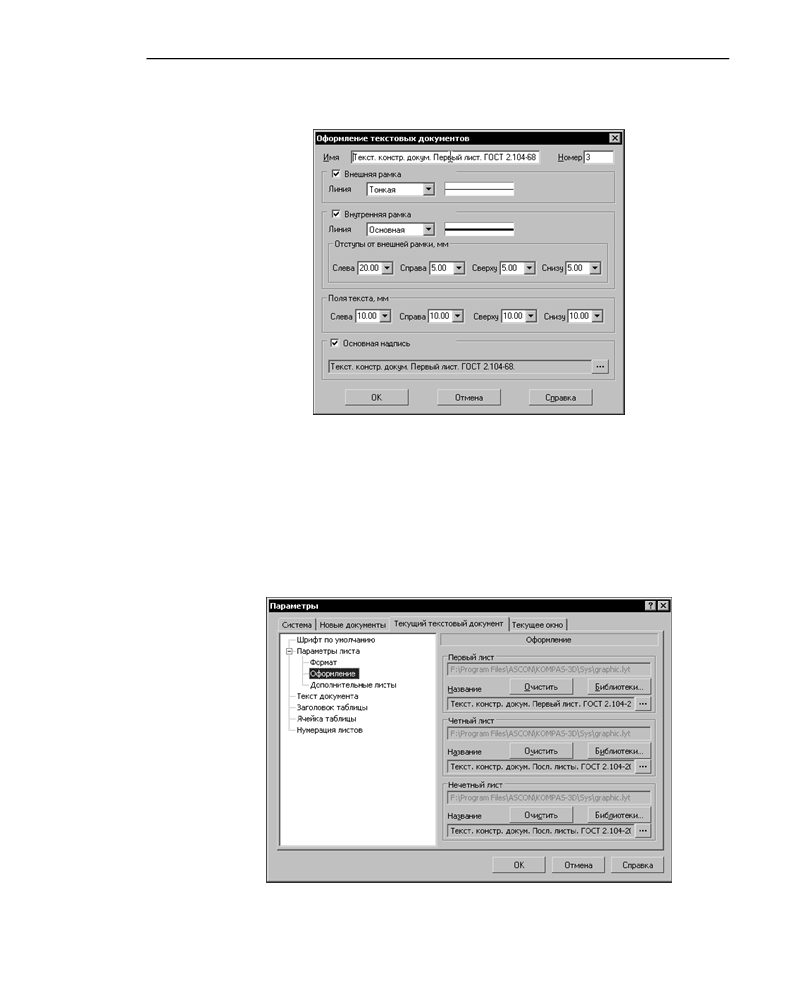

Рис. 11.9. Диалог настройки оформлений текстовых документов

11.5. Особенности оформления текстовых документов

Чтобы выбрать оформления для листов текущего текстового документа, вызовите ко!

манду Сервис — Параметры... — Текущий текстовый документ — Параметры лис

та.

Выбрав в левой части появившегося диалога пункт Оформление, вы можете указать

оформления для первого и последующих (четных и нечетных) листов (рис. 11.10).

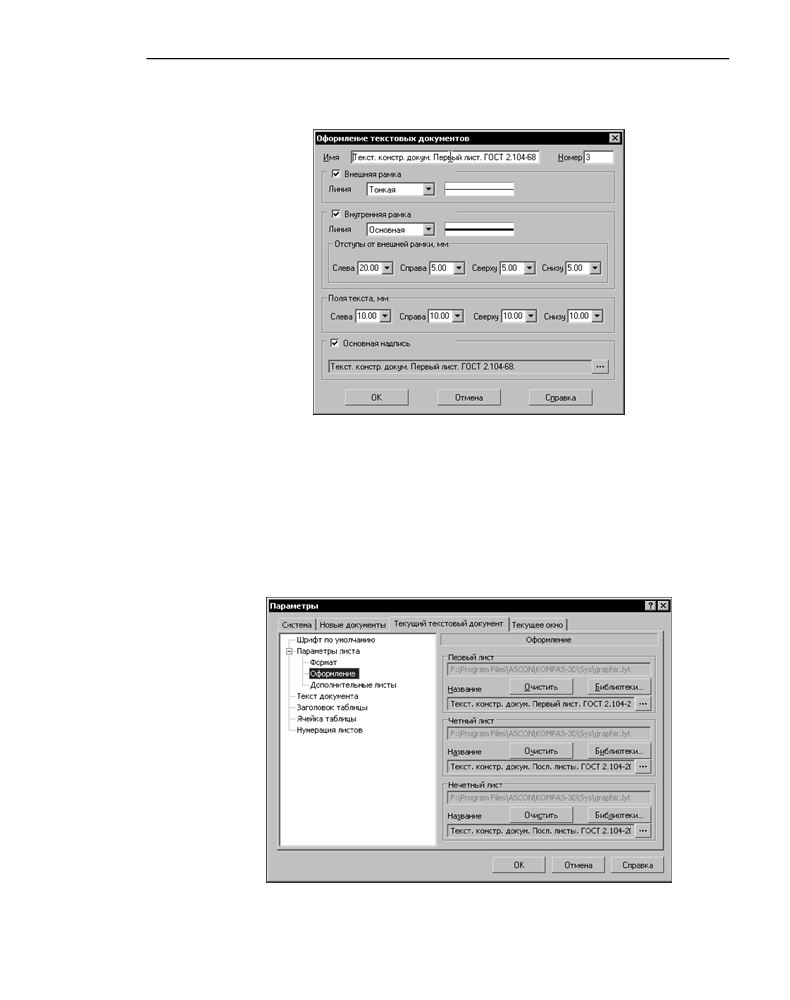

Рис. 11.10. Диалог выбора оформлений для листов текстового документа

127

Часть III. Стили документов

Выбрав пункт Дополнительные листы, вы можете указать оформления для дополни!

тельных листов в начале и в конце документа, а также их порядок (рис. 11.11).

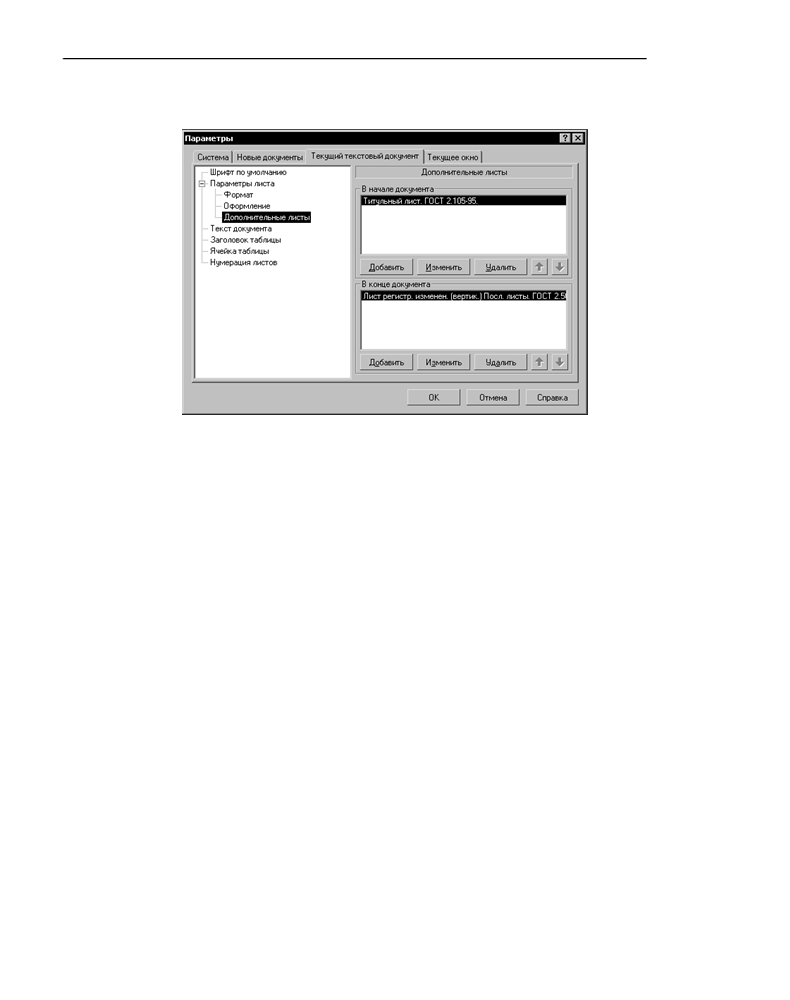

Рис. 11.11. Диалог выбора оформлений для дополнительных листов текстового документа

Количество листов определяется количеством выбранных оформлений.

Если вы используете одни и те же оформления для большинства текстовых документов,

то выполнение такой настройки в каждом документе нерационально. В этом случае мож!

но сделать так, чтобы все новые документы сразу создавались с требуемыми оформле!

ниями, т.е. установить нужные оформления в качестве умолчательных.

Для этого вызовите команду Сервис — Параметры... — Новые документы — Тексто

вый документ — Параметры листа. Выбирая в левой части диалога пункта Оформ

ление и Дополнительные листы, вы можете настроить оформления для всех листов

новых (будущих) текстовых документов так же, как для текущего.

11.6.

Шаблоны документов

Шаблон КОМПАС!документа — это его заготовка, содержащая некоторые типовые на!

стройки. Файлы шаблонов имеют следующие расширения:

▼ шаблон чертежа—cdt,

▼ шаблон фрагмента—frt,

▼ шаблон текстового документа—kdt,

▼ шаблон спецификации—spt,

▼ шаблон детали—m3t,

▼ шаблон сборки—a3t.

Выбор шаблона производится при создании документа (рис. 11.12).

128

Глава 11. Основная надпись и оформление документов

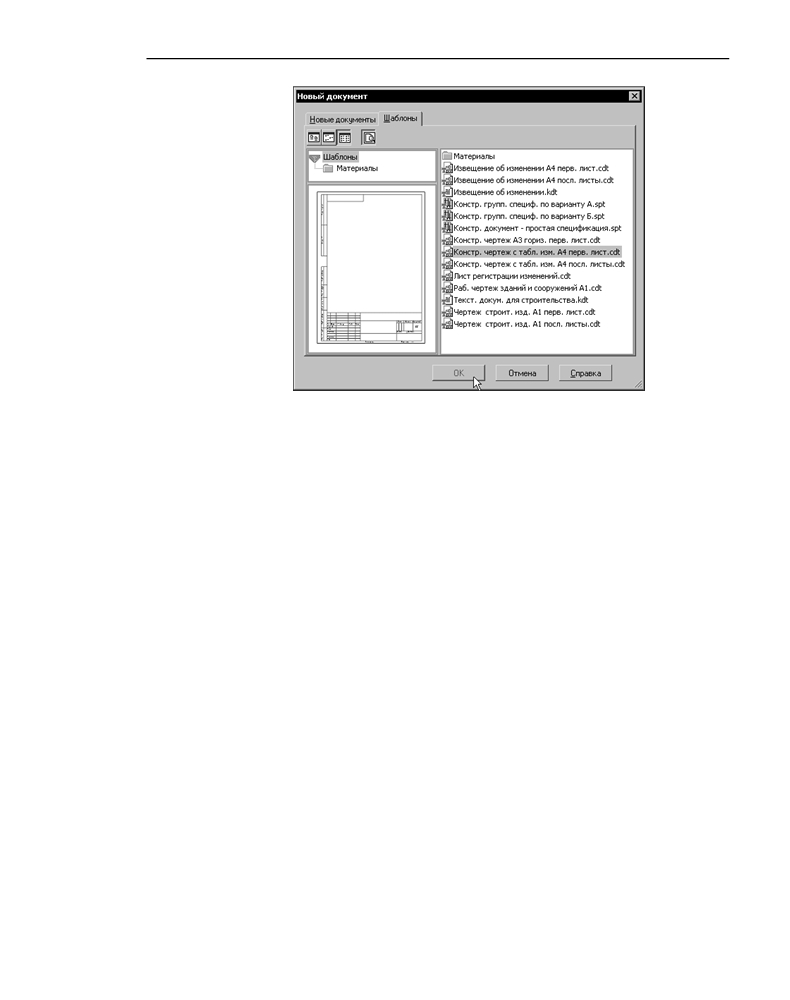

Рис. 11.12. Создание чертежа по шаблону

Благодаря использованию шаблонов оформление и настройка новых типовых докумен!

тов ускоряется и унифицируется.

В составе КОМПАС!3D поставляется несколько шаблонов для чертежей, текстовых доку!

ментов, спецификаций и деталей. Шаблоны хранятся в подпапке \Templates главной пап!

ки системы.

Пользователь может отредактировать имеющиеся и сформировать собственные шабло!

ны для документов любого типа.

Чтобы сформировать шаблон, выполните следующие действия.

1.

Создайте документ нужного типа.

2.

Оформите и настройте его требуемым образом.

3.

Сохраните документ, выбрав строку Шаблон в списке Тип файла диалога сохранения.

Можно порекомендовать хранение в шаблоне следующих настроек и объектов:

▼ формат,

▼ оформление,

▼ заполнение типовых граф основной надписи (Разработал, Проверил, Нормоконтролер,

Наименование предприятия и др.),

▼ настройки объектов (размеров, линий!выносок и др.),

▼ настройки системных стилей текстов,

▼ настройки свойств и точность отображения деталей и сборок.

При работе с документом, созданным по шаблону, пользователь может изменить любой

из параметров, хранившихся в шаблоне.

129

Глава 12.

Практика создания оформлений

Данная глава содержит упражнения, выполнение которых позволит вам овладеть основ!

ными приемами работы с оформлениями чертежей и текстовых документов. Прежде

чем приступать к упражнениям, рекомендуется внимательно изучить теоретические све!

дения, содержащиеся в предыдущей главе.

12.1. Приемы работы с библиотеками оформлений

Упражнения по настройке основных надписей и оформлений рекомендуется выполнять

в отдельной библиотеке, специально созданной для тренировок.

Упражнение 17. Создание библиотеки оформлений.

Самостоятельная работа

Задание.Создайте библиотеку оформлений user_forms.lyt.

1. Вызовите команду Сервис — Библиотеки стилей — Оформление чертежей

2. Создайте библиотеку оформлений с именем user_forms аналогично тому, как вы созда!

вали библиотеку стилей линий в упражнении 1 на с. 72.

Не закрывая диалог работы с оформлениями, переходите к выполнению следующего уп!

ражнения.

Упражнение 18. Копирование оформлений между библиотеками

Задание.Скопируйте в библиотеку user_forms.lyt системные оформления Чертеж

констр. Первый лист. ГОСТ 2.104 68 и Чертеж констр. Посл. листы. ГОСТ 2.104

68 из библиотеки Graphic.lyt.

1. Щелчком мыши активизируйте соседнее (левое) окно просмотра диалога работы с

оформлениями.

2. Нажмите кнопку Показать библиотеку.

3. В появившемся диалоге откройте папку \Sys, укажите в ней файл Graphic.lyt и нажмите

кнопку Открыть.

В левом окне просмотра отобразится список оформлений, хранящихся в выбранной

библиотеке.

4. Выделите в списке оформления Чертеж констр. Первый лист. ГОСТ 2.104-68 и Чертеж

констр. Посл. листы. ГОСТ 2.104-68. Для этого указывайте их, удерживая нажатой кла!

вишу <Ctrl>.

5. Нажмите кнопку Копировать.

Выбранные оформления появятся в правом окне — в списке оформлений библиотеки

user_forms.lyt. Эти оформления будут использованы для создания пользовательских

оформлений при выполнении упражнений 22 и 23.

6. Закройте диалог работы с оформлениями чертежей, нажав кнопку Выход.

130

Глава 12. Практика создания оформлений

При копировании оформлений Чертеж констр. Первый лист. ГОСТ 2.104 68 и Чертеж

констр. Посл. листы. ГОСТ 2.104 68 в библиотеку user_forms.lyt были скопированы также

основные надписи, использующиеся в этих оформлениях.

7.

Чтобы удостовериться в этом, вызовите команду Сервис — Типы основных надпи

сей

На экране появится диалог работы с основными надписями. Обратите внимание на то,

что в окнах просмотра этого диалога показывается содержимое тех же библиотек, что и

в диалоге работы с оформлениями.

8.

Убедитесь, что окно библиотеки user_forms.lyt содержит две основные надписи Чертеж

констр. Первый лист. ГОСТ 2.104 68 и Чертеж констр. Посл. листы. ГОСТ 2.104 68.

Эти основные надписи будут использованы для создания пользовательских основных

надписей при выполнении упражнений 20 и 21.

9.

Закройте диалог работы с основными надписями, нажав кнопку Выход.

12.2.

Оформление чертежей

Данный раздел содержит упражнения, позволяющие овладеть приемами создания ос!

новных надписей и оформлений. Использование приемов показано на примере созда!

ния оформлений для первого и последующих листов чертежей, содержащих элементы

отливок. В соответствии с Приложением 2 к ГОСТ 3.1125-88 эти чертежи должны иметь

дополнительный штамп (рис. 12.1, 12.2). Назначение граф дополнительного штампа

приведено в таблице 12.1.

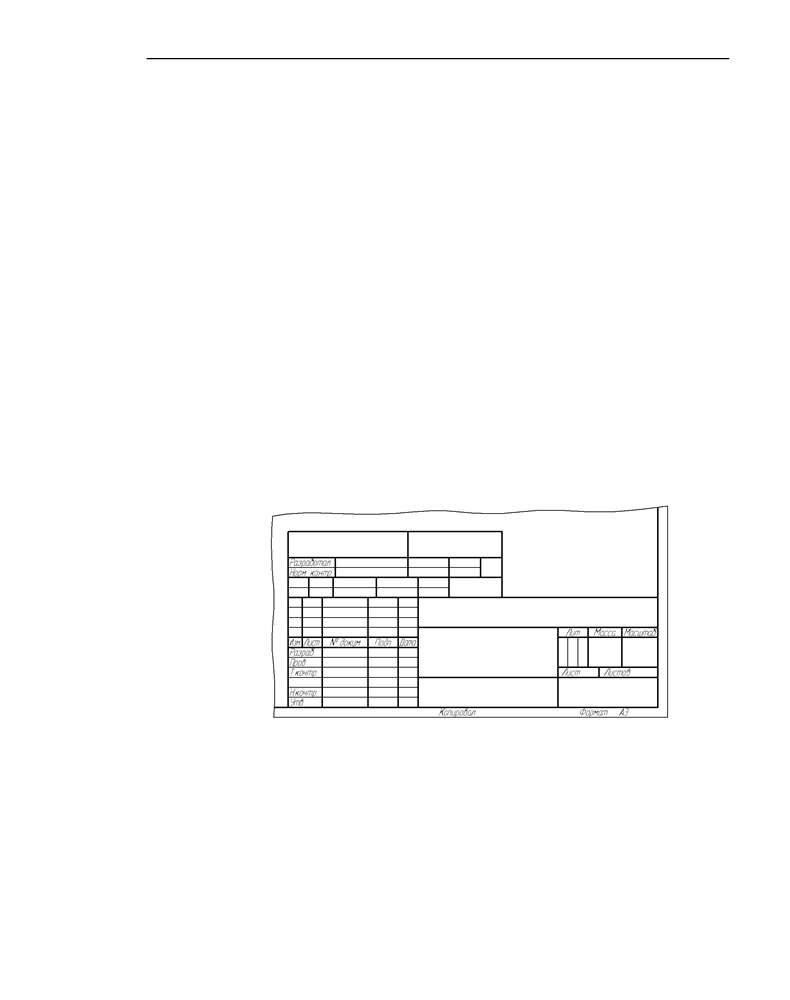

Рис. 12.1. Расположение дополнительного штампа на листе

131

Часть III. Стили документов

1

2

3

4

5

6

7

8

9

6а

10

11

12

13

6б

14

10а

11а

12а

13а

6в

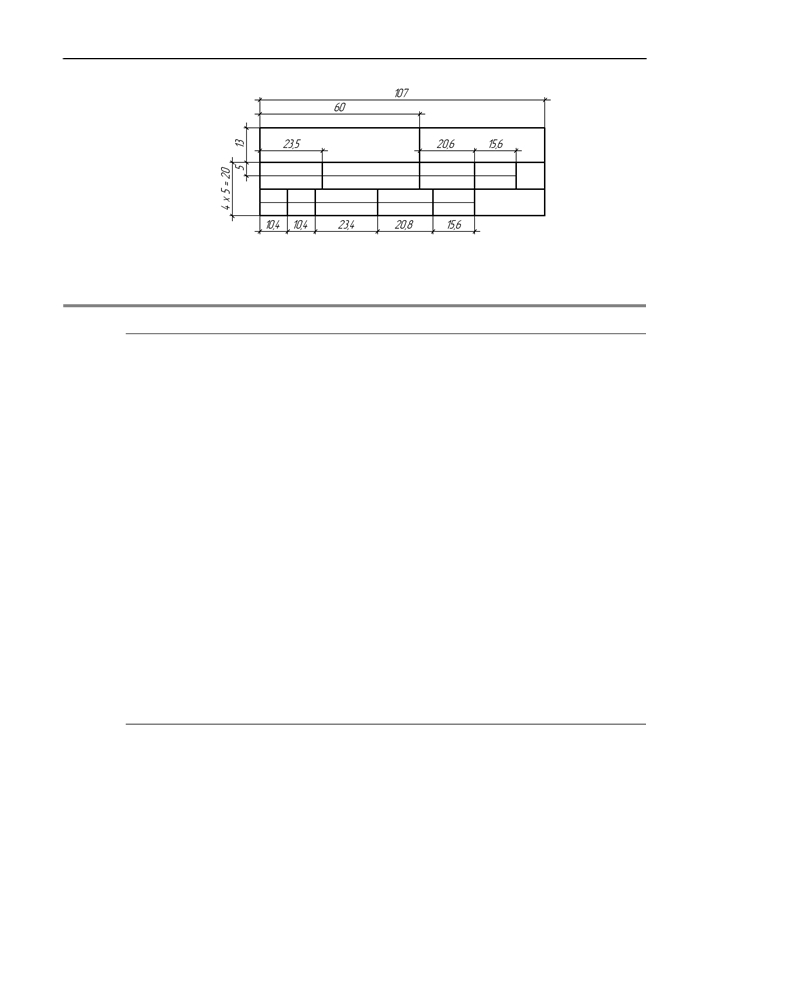

Рис. 12.2. Структура и размеры дополнительного штампа

Табл. 12.1. Назначение граф дополнительного штампа для чертежей, содержащих элементы отливок

Номер графы

Назначение

1

Код отливки (или обозначение).

2

Обозначение документа по ГОСТ 3.1201-85.

3

Разработчик отливки.

4

Фамилия разработчика отливки.

5

Подпись разработчика отливки.

6

Дата подписи.

7

Нормоконтролер.

8

Фамилия нормоконтролера.

9

Подпись нормоконтролера.

10

Порядковый номер изменения документа.

11

Отметка о замене и введении листа извещения по ГОСТ 2.503-74.

12

Обозначение (код) извещения.

13

Подпись лица, ответственного за внесение изменения.

14

Резервная.

12.2.1.

Основные надписи

Упражнение 19. Создание изображения таблицы во фрагменте

1.

Создайте новый фрагмент.

2.

Используя системные стили линий Основная и Тонкая, начертите в нем таблицу по раз!

мерам, указанным на рис 12.2.

Как видно из рис. 12.1, нижняя граница дополнительного штампа совпадает с верхней

границей главной таблицы чертежа. Поэтому не проводите линию, ограничивающую

штамп снизу.

132

содержание   ..  5  6  7  8   ..
