КОМПАС-3D V10. Руководство администратора - часть 5

Глава 9. Пользовательский стиль штриховки

начальная точка

второй линии

deltaY

начальная точка

угол между

первой линии

линиями и осью Х

Y

deltaX

X

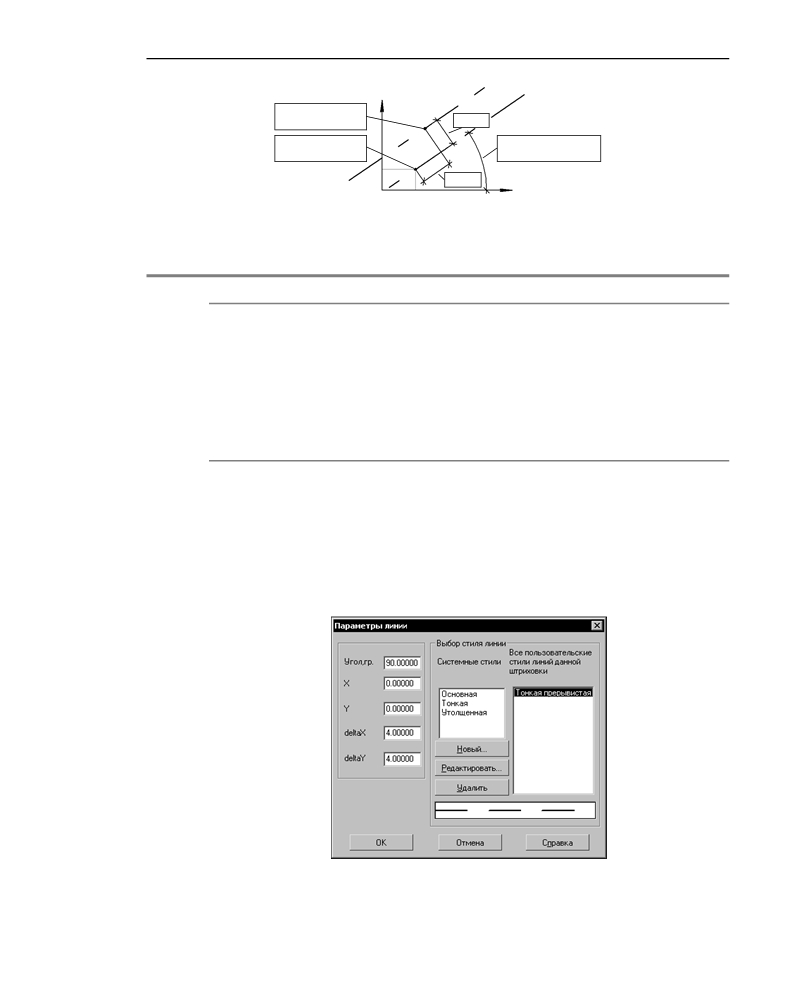

Рис. 9.2. Параметры группы линий штриховки

Табл. 9.2. Параметры группы линий штриховки

Параметр

Описание

угол

Угол наклона линий группы к оси Х.

X

Абсцисса начальной точки первой линии*.

Y

Ордината начальной точки первой линии.

deltaX

Сдвиг последующей линии относительно предыдущей (для групп

прерывистых линий).

deltaY

Шаг линий (расстояние между соседними линиями).

* Начальной точкой сплошной линии является ее произвольная точка. На!

чальной точкой прерывистой линии является начало штриха в первом со!

четании штрих!промежуток (см. табл. 8.3 на с. 69).

Выбор линий, составляющих группу, и задание размещения группы в системе координат

штриховки производится в диалоге установки параметров линии (рис. 9.3).

Элементы управления этого диалога приведены в таблице 9.3.

Рис. 9.3. Диалог установки параметров линии штриховки

81

Часть II.

Стили объектов

Табл. 9.3. Диалог установки параметров линии штриховки

Элемент

Описание

Выбор

Группа элементов (см. табл. 9.4 на с. 82), позволяющих выбрать

стиля линии

стиль линий, составляющих настраиваемую группу.

Угол, X, Y,

Поля для ввода значений параметров, определяющих размещение

deltaX, deltaY

группы линий в системе координат штриховки (см. рис. 9.2).

Значения линейных величин задаются в миллиметрах.

Табл. 9.4. Элементы группы Выбор стиля линии

Элемент

Описание

Системные линии Список системных линий, из которых может состоять

настраиваемая группа линий штриховки.

Все

Список пользовательских линий, из которых может состоять

пользовательские

настраиваемая группа линий штриховки.

стили линий

данной

штриховки

Новый...

Кнопка, позволяющая создать новый пользовательский стиль

линии. Кнопка доступна, если активным элементом диалога

является список пользовательских линий. Активизация

производится щелчком мыши на этом списке.

После нажатия кнопки Новый... на экране появляется диалог

создания и редактирования стиля линии (см. табл 8.1 на с. 68)*.

Редактировать...

Кнопка, позволяющая редактировать выделенный в списке

пользовательский стиль линии. После нажатия этой кнопки на

экране также появляется диалог создания и редактирования стиля

линии.

Удалить

Кнопка, позволяющая удалить выделенный в списке

пользовательский стиль линии.

При удалении пользовательского стиля все линии данной

штриховки, для которых применялся этот стиль, будут

отрисовываться системным стилем линии Основная.

Окно просмотра

Содержит изображение внешнего вида линии, выделенной в

списке.

*

При создании стиля линии для штриховки невозможно добавление фраг!

ментов в сочетания штрих!промежуток, поэтому в диалоге создания стиля

линии отсутствуют соответствующие элементы.

82

Глава 9. Пользовательский стиль штриховки

9.2.

Практика создания стилей штриховок

В составе системы КОМПАС!3D поставляются штриховки, соответствующие российским

ГОСТ. Вы можете разработать стили штриховок, соответствующие другим стандартам —

ISO, DIN и др.

Настоящий раздел содержит упражнения, позволяющие овладеть приемами создания

стилей штриховок на примере штриховок, использование которых предписано немец!

ким стандартом DIN 201.

Упражнение 6. Создание библиотеки стилей штриховок.

Самостоятельная работа

Задание.Создайте библиотеку стилей штриховок user_hatches.lhs.

1. Вызовите команду Сервис — Библиотеки стилей — Стили штриховок

2. Создайте библиотеку стилей штриховок user_hatches.lhs аналогично тому, как вы созда!

вали библиотеку стилей линий в упражнении 1.

Не закрывая диалог работы с наборами и библиотеками стилей штриховок, переходите

к выполнению следующего упражнения.

Упражнение 7. Создание стиля штриховки Фарфор

Задание.Создайте стиль штриховки Фарфор (рис. 9.4). Стиль линии штриховки — Тон

кая.

а)

б)

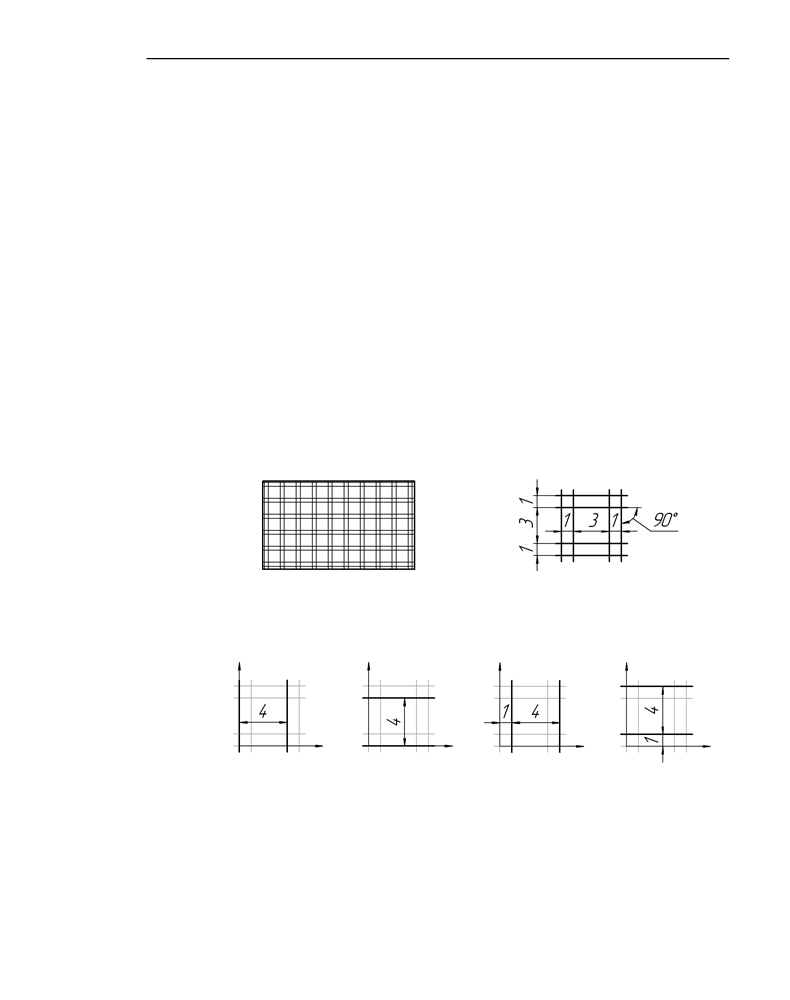

Рис. 9.4. Стиль штриховки Фарфор:

а) образец штриховки, б) расположение элементов штриховки

Данная штриховка состоит из четырех групп непрерывных линий (рис. 9.5).

Y

Y

Y

Y

X

X

X

X

0

0

0

0

а)

б)

в)

г)

Рис. 9.5. Группы линий, составляющие штриховку Фарфор:

а) группа 1, б) группа 2, в) группа 3, г) группа 4

Положение системы координат выбрано так, чтобы в ней было удобно определять раз!

мещение групп. Параметры, характеризующие это размещение, приведены в

таблице 9.5.

83

Часть II.

Стили объектов

Табл. 9.5. Параметры, характеризующие размещение групп линий в системе координат штриховки

Группа

Угол

X

Y

deltaY

Группа 1

90°

0

0

4

Группа 2

0°

0

0

4

Группа 3

90°

1

0

4

Группа 4

0°

0

1

4

1.

Нажмите кнопку Создать стиль в диалоге работы с наборами и библиотеками стилей

штриховок.

Проследите, чтобы активным было окно библиотеки user_hatches.lhs. В противном слу!

чае новый стиль будет добавлен в библиотеку (набор или документ), открытую в сосед!

нем окне.

На экране появится диалог создания стиля штриховки. По умолчанию он содержит на!

стройки, соответствующие системному стилю штриховки Металл.

2.

Введите в поле Номер значение 100.

3.

Введите в поле Название имя создаваемого стиля — Фарфор.

4.

В поле Масштаб введите 1. Опцию Не изменять не включайте, чтобы при создании в

чертеже штриховки данного стиля можно было изменить ее масштаб.

5.

В поле Угол наклона введите 0, так как штриховка не должна быть повернута относи!

тельно абсолютной системы координат чертежа (фрагмента). Включите опцию Не из

менять, чтобы при создании штриховки в чертеже невозможно было изменить ее угол

наклона.

6.

Так как штриховка должна быть образована тонкими линиями, можно использовать уже

имеющуюся группу линий. Чтобы настроить ее параметры требуемым образом, нажмите

кнопку Редактировать

На экране появится диалог установки параметров линии штриховки. В нем необходимо

задать параметры, характеризующие размещение первой группы линий в системе коор!

динат штриховки. Так как группа образована тонкими линиями, в списке Системные

стили выделен стиль Тонкая.

6.1. В поле Угол введите 90.

6.2. В поле X введите 0.

6.3. В поле Y введите 0.

6.4. В поле deltaX введите 4.

6.5. На этом настройка группы 1 завершена. Нажмите кнопку ОК.

Диалог установки параметров линии закроется. На экране останется диалог созда!

ния стиля штриховки. В малом окне просмотра диалога отображается текущая

(выделенная в списке) группа линий, а в большом окне просмотра — внешний вид

84

Глава 9. Пользовательский стиль штриховки

штриховки. Пока штриховка содержит только одну группу, изображения в обоих

окнах просмотра одинаковы.

7. Нажмите кнопку Добавить..., чтобы добавить в штриховку вторую группу линий.

На экране появится диалог установки параметров линии.

7.1. В группе Стили линий выделите стиль Тонкая.

7.2. Задайте параметры второй группы линий в соответствии с таблицей 9.5 и закройте

диалог установки параметров линии.

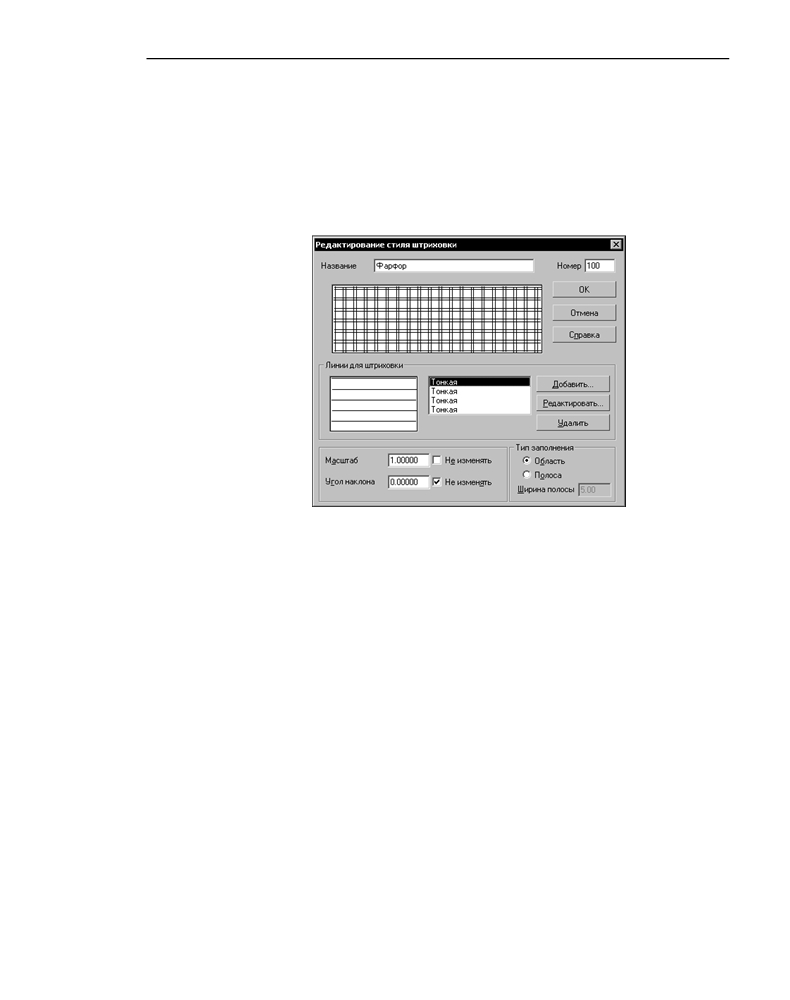

Рис. 9.6. Создание стиля штриховки Фарфор

8. Аналогичным образом добавьте в штриховку третью и четвертую группы линий.

Настройка стиля штриховки Фарфор завершена (рис. 9.6).

9. Закройте диалог создания стиля штриховки, нажав кнопку ОК.

На экране останется диалог работы с наборами и библиотеками стилей штриховок. В

библиотеке user_hatches.lhs появится созданный вами стиль штриховки Фарфор.

10. Закройте диалог работы с наборами и библиотеками стилей, нажав кнопку Выход.

Упражнение 8. Проверка созданного стиля штриховки

Задание.Проверьте, правильно ли настроен созданный вами стиль штриховки Фар

фор.

1. Создайте графический документ КОМПАС!3D.

2. Создайте в нем замкнутый контур (прямоугольник, окружность или др.), используя сис!

темный стиль линии Основная.

3. Вызовите команду Инструменты — Штриховка.

4. Щелкните мышью в поле Стиль на Панели свойств.

5. В развернувшемся списке выберите строку Другой стиль.

6. В появившемся диалоге выбора текущего стиля нажмите кнопку Библиотеку

85

Часть II.

Стили объектов

7. В появившемся диалоге открытия файла укажите созданную вами библиотеку

user_hatches.lhs.

8. На вкладке Библиотека диалога выбора текущего стиля выделите имя библиотечного

стиля — Фарфор — и нажмите кнопку Выбрать.

Диалог закроется, а выбранный стиль штриховки станет текущим: он будет отображать!

ся в поле Стиль.

9. Убедитесь в том, что поле Шаг, позволяющее изменить масштаб штриховки, присутс!

твует на Панели свойств, а поле Угол наклона — отсутствует.

10. Нажмите кнопку Создать объект на Панели специального управления.

11. Рассмотрите созданную штриховку. Убедитесь в том, что рисунок штриховки совпадает

с образцом, представленным на рис. 9.4, а используемый стиль линии — Тонкая.

Если при создании штриховки вы установили на Панели свойств масштаб, отличный

от 1, расстояние между линиями изменится в соответствии с заданным коэффициентом.

Упражнение 9. Создание стиля штриховки Термопласт

Задание.Создайте стиль штриховки Термопласт (рис. 9.7). Стиль линии штриховки —

Тонкая.

а)

б)

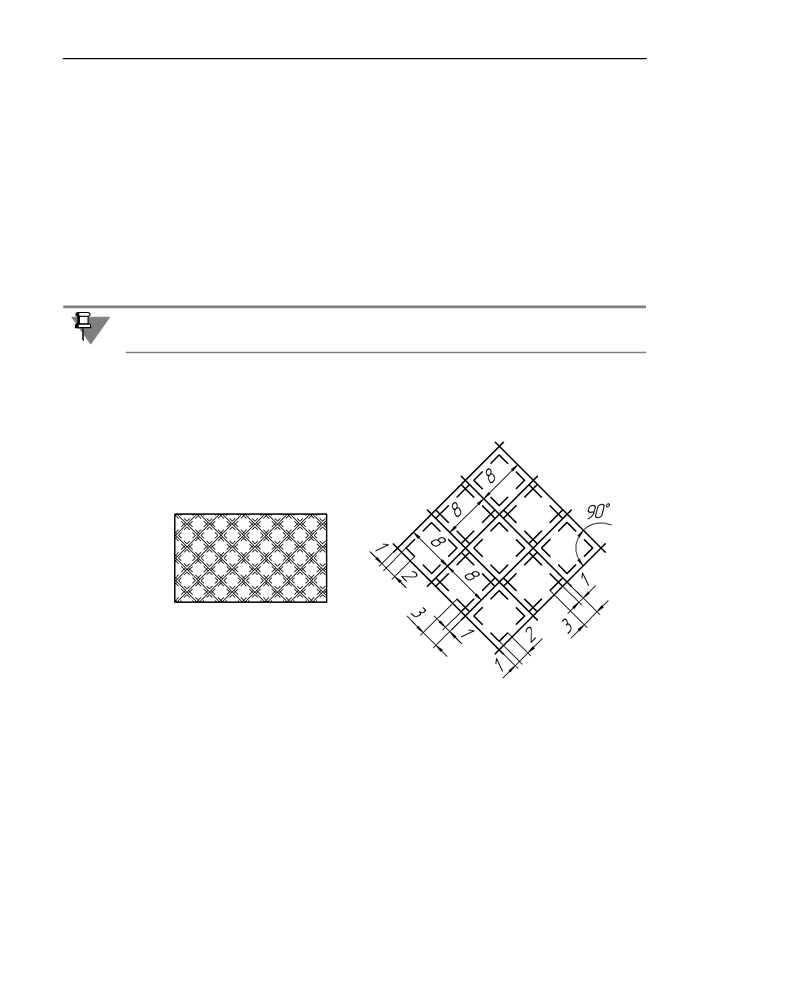

Рис. 9.7. Стиль штриховки Термопласт:

а) образец штриховки, б) размер и расположение элементов штриховки

Данная штриховка состоит из двух групп непрерывных линий и четырех групп прерывис!

тых линий (рис. 9.8).

В качестве системы координат штриховки выбрана система, ось X которой совпадает с

одной из сплошных линий, расположенных под углом 45° к горизонтали, а ось Y — со

сплошной линией, расположенной под углом 135°. На рисунке 9.8 штриховка повернута

так, чтобы ось абсцисс ее системы координат располагалась горизонтально.

86

Глава 9. Пользовательский стиль штриховки

Y

Y

Y

X

X

X

0

0

0

а) группа 1

б) группа 2

в) группа 3

Y

Y

Y

X

X

X

0

0

0

г) группа 4

д) группа 5

е) группа 6

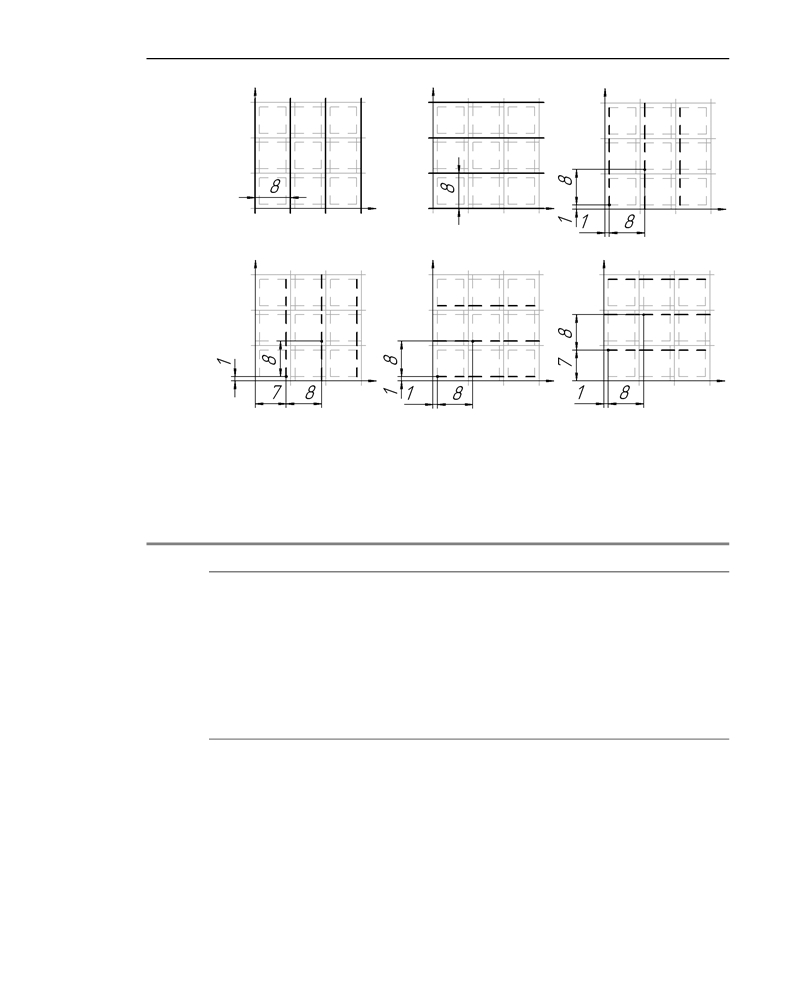

Рис. 9.8. Группы линий, составляющие штриховку Термопласт:

а) группа 1, б) группа 2, в) группа 3, г) группа 4, д) группа 5, е) группа 6

Параметры, характеризующие размещение групп линий в системе координат штриховки,

приведены в таблице 9.6.

Табл. 9.6. Параметры, характеризующие размещение групп линий в системе координат штриховки

Группа

Угол

X

Y

deltaХ

deltaY

Группа 1

90°

0

0

8

Группа 2

0°

0

0

8

Группа 3

90°

1

1

8

8

Группа 4

90°

7

1

8

8

Группа 5

0°

1

1

8

8

Группа 6

0°

1

7

8

8

Группы 3-6 содержат прерывистые линии. Все они образованы одинаковыми сочетани!

ями штрихов и промежутков. Эти сочетания, а также длины штрихов и промежутков по!

казаны на рис. 9.9.

87

Часть II.

Стили объектов

сочетание 1

сочетание 2

сочетание 3

сочетание 4

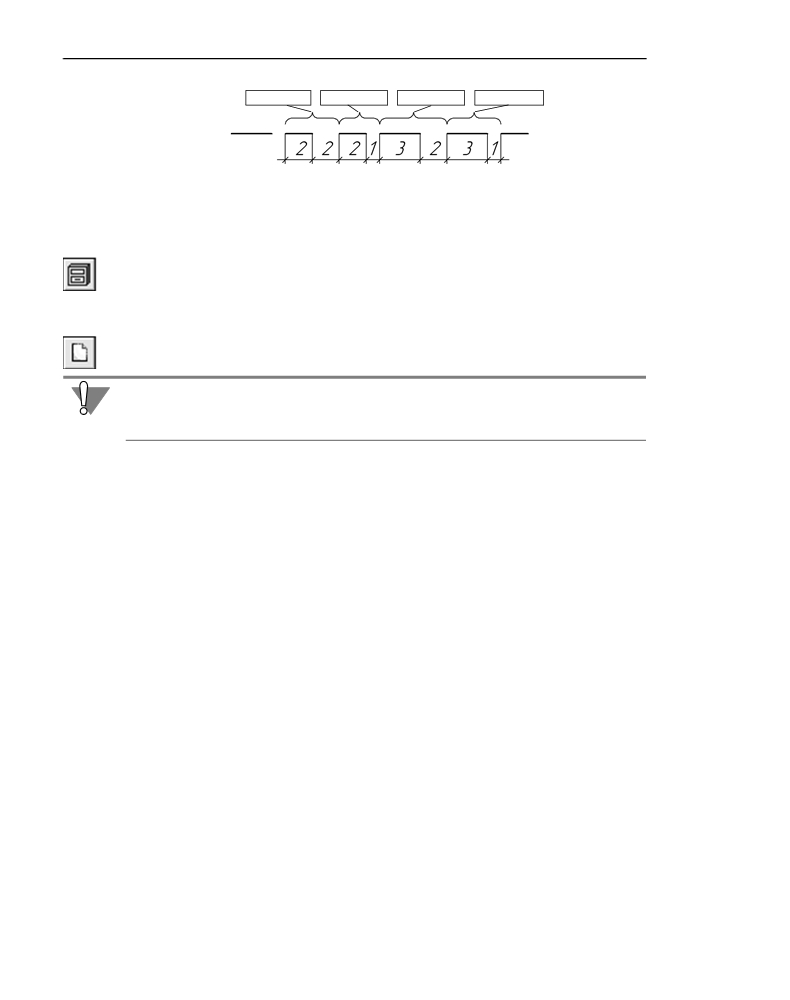

Рис. 9.9. Сочетания штрихов и промежутков в прерывистых линиях штриховки Термопласт

1.

Вызовите команду Сервис — Библиотеки стилей — Стили штриховок

На экране появится диалог работы с наборами и библиотеками стилей штриховок.

2.

Откройте библиотеку user_hatches.lhs, созданную при выполнении упражнения 1.

2.1. Нажмите кнопку Показать библиотеку.

2.2. В появившемся диалоге открытия файлов укажите файл user_hatches.lhs.

В заголовке текущего окна просмотра появится полное имя библиотеки, а в самом

окне — перечень содержащихся в ней стилей.

3.

Нажмите кнопку Создать стиль.

Проследите, чтобы активным было окно библиотеки user_hatches.lhs. В противном слу!

чае новый стиль будет добавлен в библиотеку (набор или документ), открытую в сосед!

нем окне.

На экране появится диалог создания стиля штриховки. Если перед нажатием кнопки Со

здать стиль в списке стилей текущей библиотеки был выделен имеющийся стиль Фар

фор, то его параметры содержатся в диалоге создания стиля (т.е. выделенный стиль ис!

пользуется в качестве прототипа). В этом случае, воспользовавшись кнопкой Удалить,

удалите из списка все линии, кроме первой (Тонкая).

Если стиль Фарфор не был выделен, то диалог содержит параметры, соответствующие

системному стилю штриховки Металл.

4.

Введите в поле Номер значение 101.

5.

Введите в поле Название имя создаваемого стиля — Термопласт.

6.

В поле Масштаб введите 1. Опцию Не изменять не включайте, чтобы при создании в

чертеже штриховки данного стиля можно было изменить ее масштаб.

7.

В поле Угол наклона введите 45, так как система координат штриховки повернута от!

носительно абсолютной системы координат чертежа (фрагмента) на 45°. Включите оп!

цию Не изменять, чтобы при создании штриховки в документе невозможно было изме!

нить ее угол наклона.

8.

Выполнив действия, аналогичные описанным в пп. 6-7 упражнения 7, отредактируйте

имеющуюся группу тонких линий и добавьте новую. Параметры, характеризующие раз!

мещение этих групп в системе координат штриховки, приведены в таблице 9.6. Чтобы

проконтролировать правильность ваших действий, сравните диалог, который вы видите

на экране, с диалогом, показанным на рис. 9.10.

88

Глава 9. Пользовательский стиль штриховки

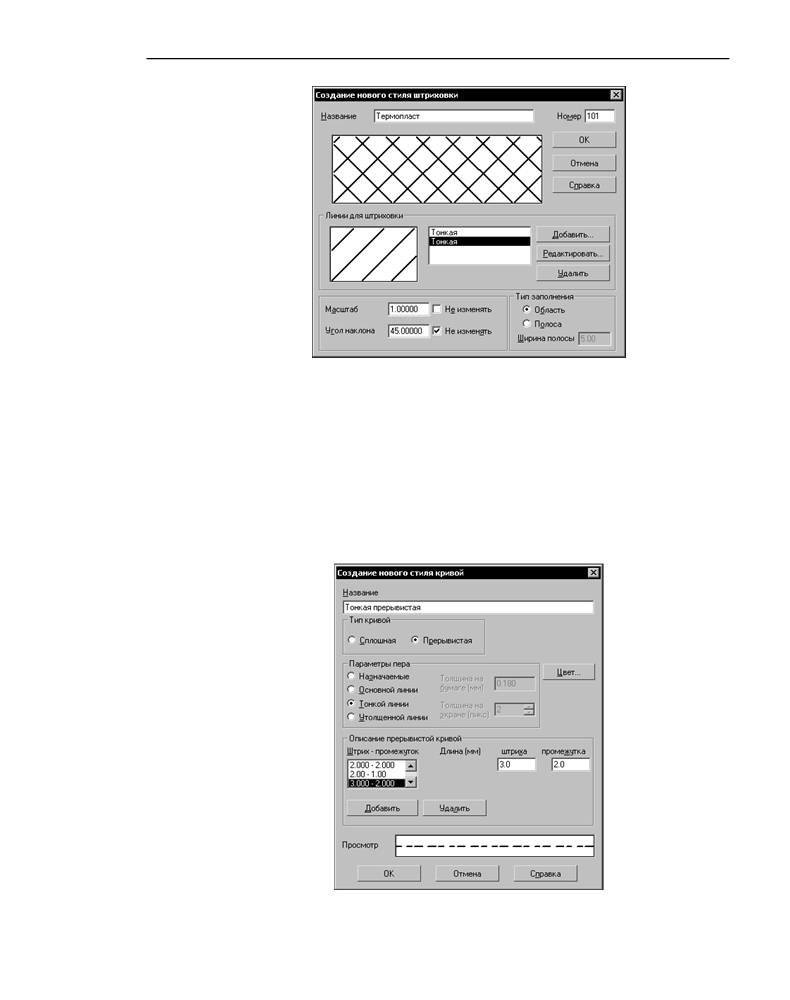

Рис. 9.10. Создание первой и второй групп линий

9. Нажмите кнопку Добавить..., чтобы добавить в штриховку третью группу линий.

На экране появится диалог установки параметров линии.

Третья группа содержит прерывистые линии. Так как все доступные системные линии —

сплошные, необходимо создать пользовательский стиль линии.

9.1. Щелкните мышью в окне Все пользовательские стили линий данной штри

ховки.

9.2. Нажмите ставшую доступной кнопку Новый

На экране появится диалог создания стиля линии.

Рис. 9.11. Настройка пользовательского стиля линии

89

Часть II.

Стили объектов

9.3. В поле Название введите Тонкая прерывистая.

9.4. В группе Тип кривой выберите вариант Прерывистая.

9.5. В группе Параметры пера выберите вариант Тонкой линии.

9.6. Нажмите кнопку Цвет... и установите для линии черный цвет.

9.7. Линия состоит из четырех сочетаний штрихов и промежутков (см. рис. 9.9 на

с. 88) В списке Штрих промежуток по умолчанию содержится одно сочетание,

длины штриха и промежутка в котором равны и составляют 1 мм. Введите в поле

длины штриха и в поле длины промежутка значение 2. Это изменение будет пере!

дано в список Штрих промежуток, а также отобразится в окне просмотра.

9.8. Нажмите кнопку Добавить. В списке появится второе сочетание штриха и проме!

жутка. Отредактируйте его в соответствии с рис. 9.9.

9.9. Аналогичным образом добавьте третье и четвертое сочетание.

9.10. Настройка пользовательского стиля линии завершена (рис. 9.11). Нажмите кнопку

ОК диалога.

Диалог создания стиля линии закроется. На экране останется диалог установки

параметров линии.

10.

Список Все пользовательские стили линий данной штриховки содержит имя со!

зданного вами стиля линии — Тонкая прерывистая. Выделите этот стиль и введите в

поля параметров значения, характеризующие размещение третьей группы линий в сис!

теме координат штриховки (см. табл. 9.6 на с. 87).

11.

Настройка третьей группы линий завершена. Закройте диалог установки параметров ли!

нии, нажав кнопку ОК.

На экране останется диалог создания стиля штриховки. В списке линий появится строка

Тонкая прерывистая, а в окне просмотра штриховки — изображение соответствую!

щей группы линий.

Рис. 9.12. Создание третьей и четвертой групп линий

12. Нажмите кнопку Добавить

90

Глава 9. Пользовательский стиль штриховки

13. В появившемся диалоге установки параметров линии выделите стиль Тонкая преры

вистая и задайте параметры размещения четвертой группы линий. Затем закройте диа!

лог, нажав кнопку ОК. Чтобы проконтролировать правильность ваших действий, сравни!

те диалог, который вы видите на экране, с диалогом, показанным на рис. 9.12.

14. Аналогичным образом добавьте в штриховку пятую и шестую группы линий.

На этом создание стиля штриховки Термопласт завершено (рис. 9.13).

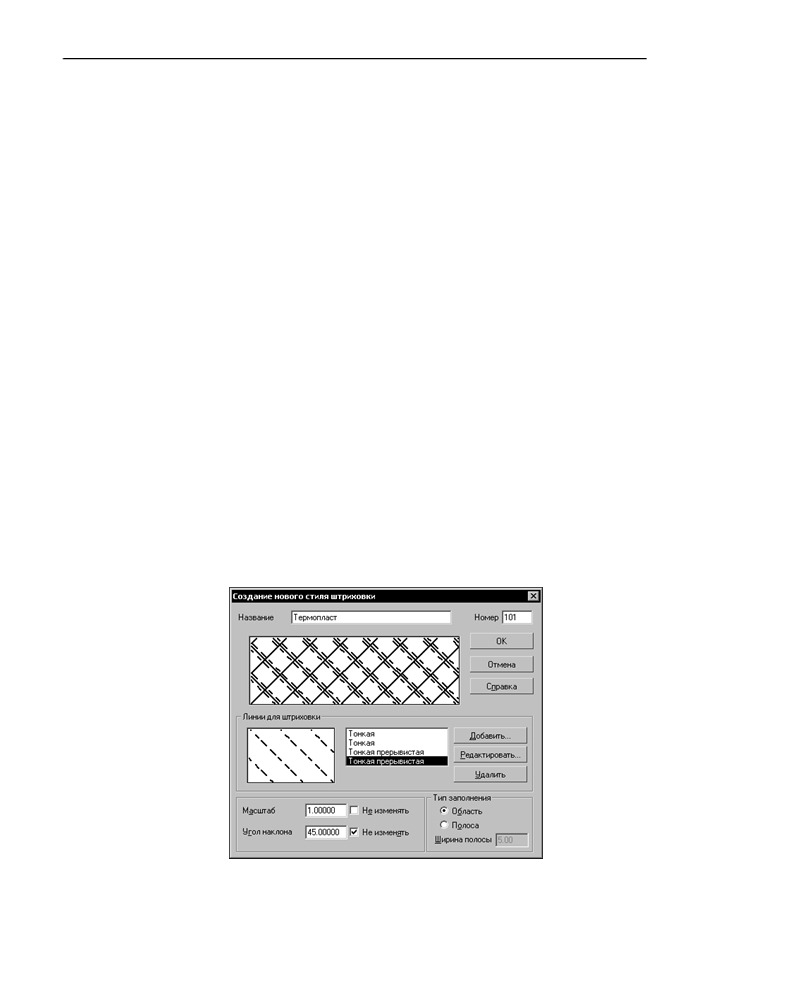

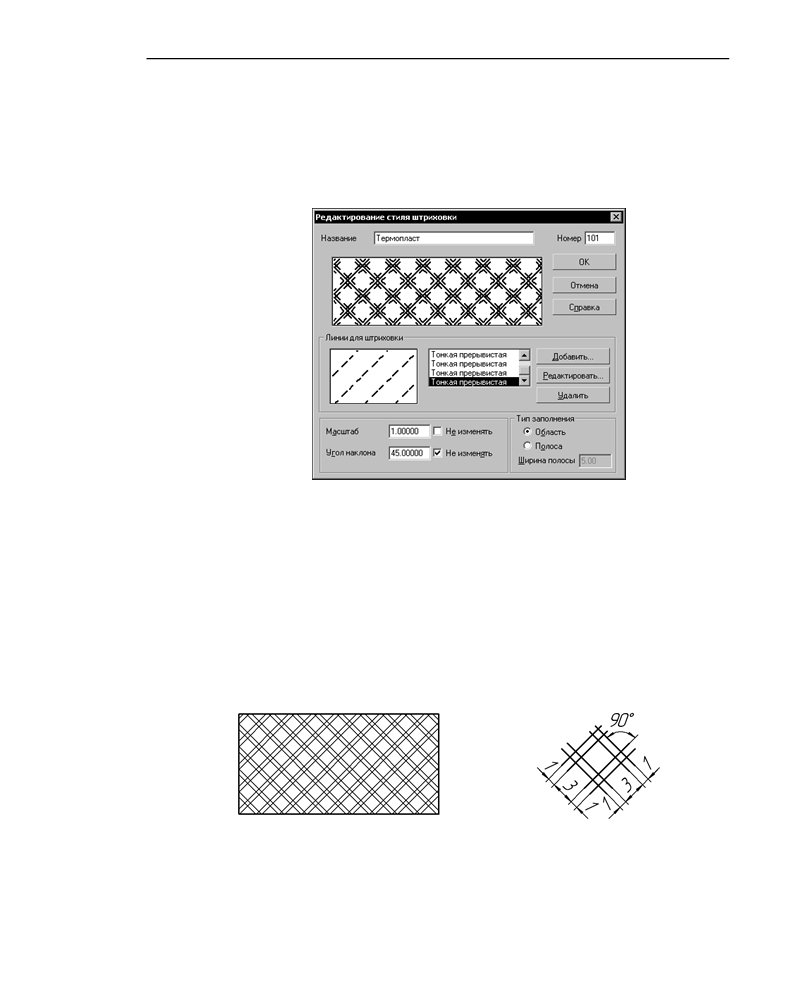

Рис. 9.13. Создание пятой и шестой групп линий

15. Закройте диалог создания стиля, нажав кнопку ОК.

На экране останется диалог работы с наборами и библиотеками стилей штриховок. Те!

перь текущая библиотека user_ hatches.lhs содержит два стиля: Фарфор и Термопласт.

16. Закройте диалог, нажав кнопку Выход.

17. Убедитесь в том, что стиль создан правильно, выполнив действия, аналогичные описан!

ным в упражнении 8 на с. 85.

Упражнение 10. Создание стилей штриховок. Самостоятельная работа

Задание.Создайте стиль штриховки Изоляционный слой (рис. 9.14). Стиль линии

штриховки — Тонкая.

а)

б)

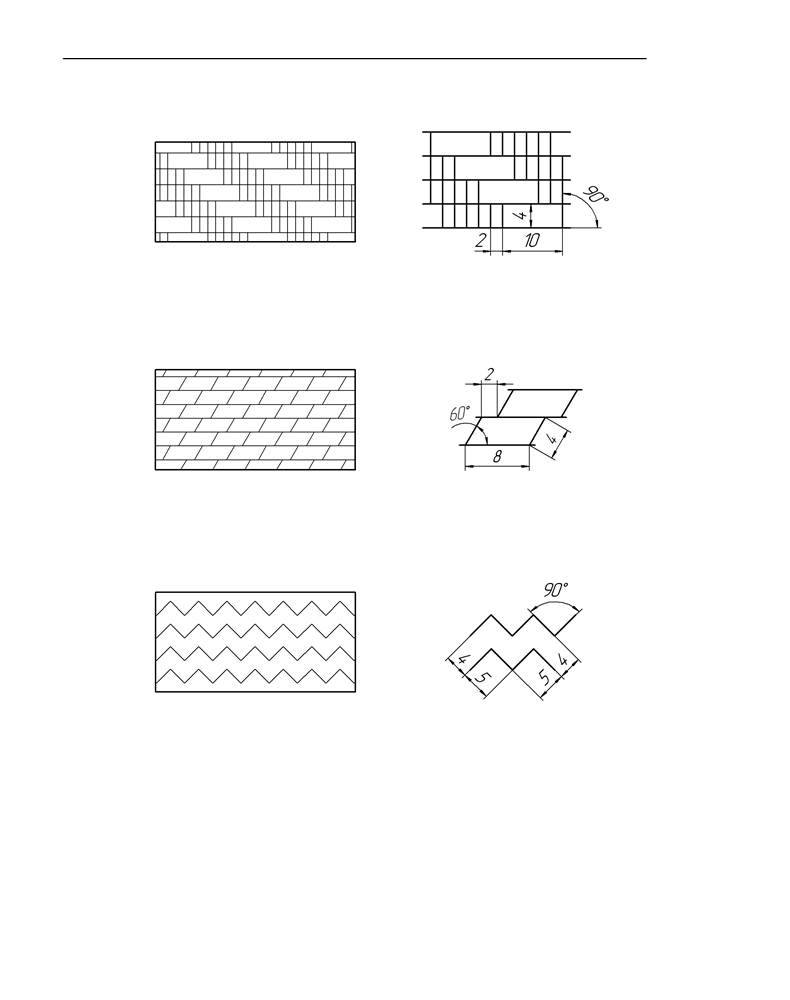

Рис. 9.14. Стиль штриховки Изоляционный слой:

а) образец штриховки, б) размер и расположение элементов штриховки

91

Часть II.

Стили объектов

Задание.Создайте стиль штриховки Соли (рис. 9.15). Стиль линии штриховки — Тон

кая.

а)

б)

Рис. 9.15. Стиль штриховки Соли:

а) образец штриховки, б) размер и расположение элементов штриховки

Задание.Создайте стиль штриховки Гранит (рис. 9.16). Стиль линии штриховки — Тон

кая.

а)

б)

Рис. 9.16. Стиль штриховки Гранит:

а) образец штриховки, б) размер и расположение элементов штриховки

Задание.Создайте стиль штриховки Смола (рис. 9.17). Стиль линии штриховки — Тон

кая.

а)

б)

Рис. 9.17. Стиль штриховки Смола:

а) образец штриховки, б) размер и расположение элементов штриховки

92

Глава 10.

Пользовательский стиль текста

Чтобы создать стиль текста, выполните следующие действия.

1.

Вызовите команду Сервис — Библиотеки стилей — Стили текстов

На экране появится диалог работы с наборами и библиотеками стилей.

2.

С помощью кнопок Показать библиотеку..., Показать набор... или Показать доку

мент выберите место хранения будущего стиля. О местах хранения стилей рассказано в

разделе 7.1 на с. 56.

3.

Нажмите кнопку Создать стиль.

На экране появится диалог создания и редактирования стиля текста.

4.

Настройте параметры нового стиля (см. раздел 8.1) и закройте диалог.

Название созданного стиля появится в активном окне просмотра диалога работы с набо!

рами и библиотеками стилей.

После изучения материала, изложенного в разделе 10.1, рекомендуется выполнить уп!

ражнения 11-13 из раздела 10.2. Это позволит вам на практике ознакомиться с описан!

ными приемами создания стилей текстов.

10.1.

Настройка стиля текста

Настройка стиля текста производится в диалоге создания и редактирования стиля

(рис. 10.1). Элементы управления этого диалога представлены в таблице 10.1.

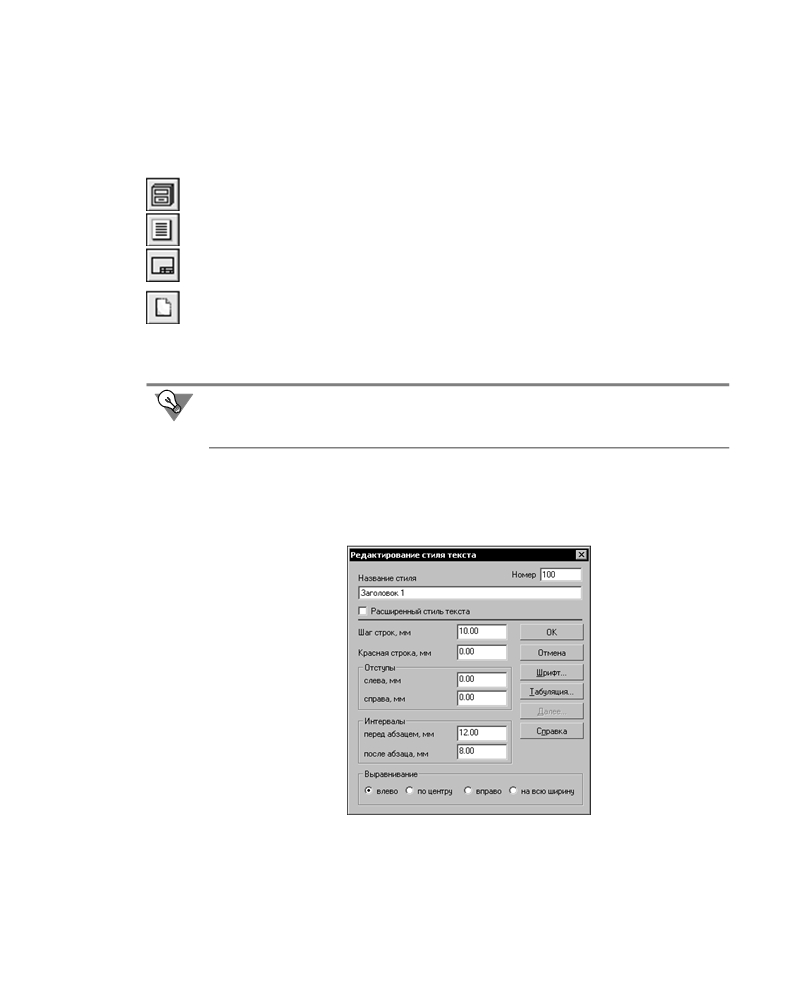

Рис. 10.1. Диалог создания и редактирования стиля текста

93

Глава 10. Пользовательский стиль текста

Красная строка

Отступ справа

Отступ слева

Шаг строк

Граница

поля ввода

Границы текста

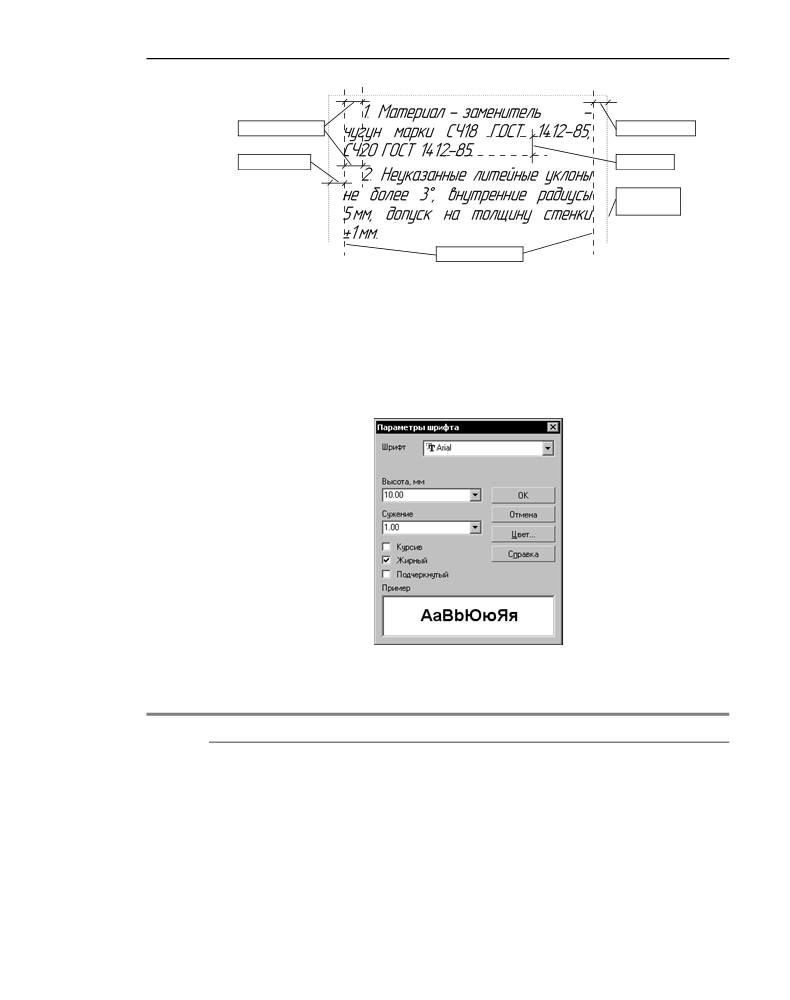

Рис. 10.2. Параметры абзаца

10.1.1. Шрифт

Настройка параметров шрифта производится в диалоге (рис. 10.3), который появляется

после нажатия кнопки Шрифт... диалога создания и редактирования стиля текста.

Элементы управления диалога настройки параметров шрифта приведены в

таблице 10.2.

Рис. 10.3. Диалог настройки параметров шрифта

Табл. 10.2. Диалог настройки параметров шрифта

Элемент

Описание

Шрифт

Список, позволяющий выбрать любой шрифт, установленный в

Windows, за исключением растровых.

Высота

Поле для ввода или выбора высоты шрифта. Напоминаем, что

высотой стандартного чертежного шрифта является вертикальный

размер прописной буквы в миллиметрах.

Сужение

Поле для ввода или выбора сужения шрифта. Сужение меньше

единицы означает уменьшение ширины букв и пробелов между

ними в указанное количество раз, больше единицы — увеличение.

95

Часть II.

Стили объектов

Табл. 10.2. Диалог настройки параметров шрифта

Элемент

Описание

Цвет

Кнопка для выбора цвета символов текста.

Курсив

Опция, позволяющая установить наклонное начертание символов.

Жирный

Опция, позволяющая установить утолщенное начертание

символов.

Подчеркнутый Опция, позволяющая установить подчеркивание символов.

Пример

Окно просмотра выбранного шрифта с текущими параметрами.

10.1.2. Табуляция

Настройка табуляции производится в диалоге (рис. 10.4), который появляется на экране

после нажатия кнопки Табуляция... диалога создания и редактирования стиля текста.

Элементы управления диалога настройки табуляции приведены в таблице 10.3.

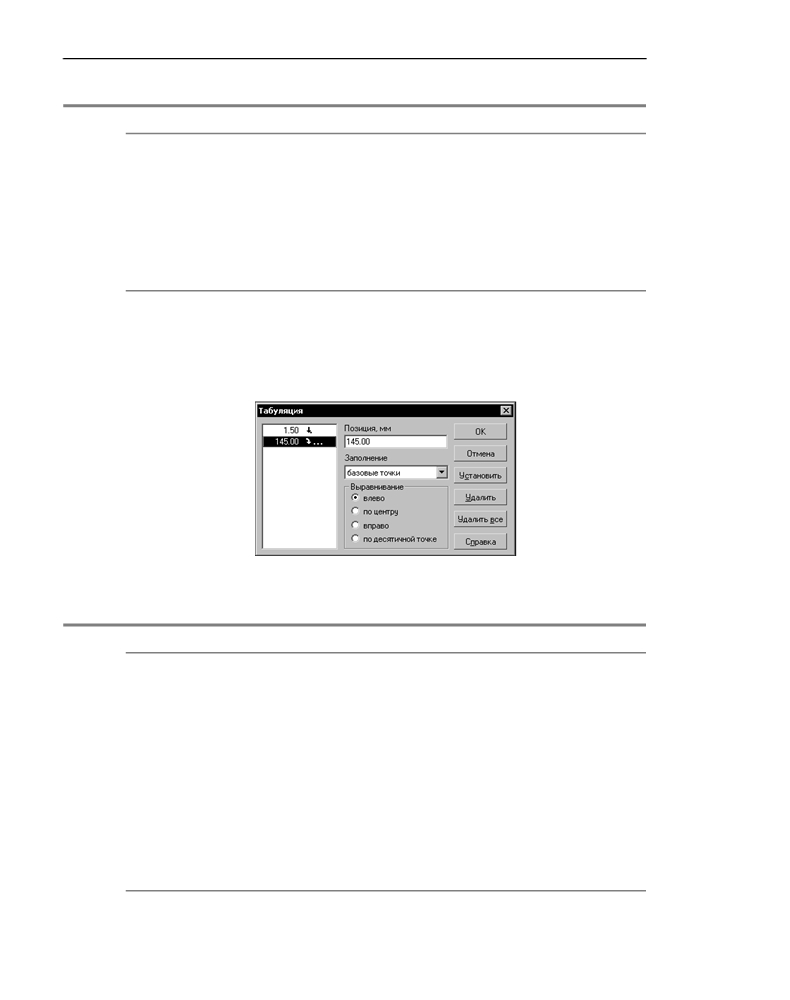

Рис. 10.4. Диалог настройки параметров табуляции

Табл. 10.3. Диалог настройки табуляции

Элемент

Описание

Позиция

Положение отступа табуляции в миллиметрах.

Заполнение

Список, позволяющий выбрать способ заполнения табуляции.

Выравнивание Группа переключателей, управляющая способом выравнивания

текста относительно позиции табуляции (табл. 10.4).

Выравнивание текста с помощью табуляций может

использоваться, например, при формировании оглавлений.

Установить

Кнопка, позволяющая добавить настраиваемую табуляцию в

список.

Удалить

Кнопка, позволяющая удалить выделенную табуляцию.

Удалить все

Кнопка, позволяющая очистить сразу весь список табуляций.

96

Глава 10. Пользовательский стиль текста

Табл. 10.4. Способы выравнивания текста относительно позиции табуляции

Способ

Описание

Пример

Влево

Часть строки, введенная после табуляции,

Многоколонная верстка.

располагается справа от ее позиции.

Каждый абзац состоит

Несколько строк, начинающихся с такой

из одной строки и

табуляции, оказываются выровненными по

содержит табуляции,

левому краю.

число которых равно

числу колонок.

По центру

Часть строки, введенная после табуляции,

Заголовки. Табуляция

располагается симметрично относительно

вставляется на каждой

ее позиции.

строке перед текстом

заголовка.

Вправо

Часть строки, введенная после табуляции,

Оглавления.

располагается слева от ее позиции, т.е. эта

Между текстом

часть строки заканчивается в позиции

заголовка и номером

табуляции. Несколько строк, содержащих

страницы вставляется

такую табуляцию, оказываются

правая табуляция с

выровненными по правому краю.

заполнением.

По десятичной

В позиции табуляции располагается точка,

Многоуровневые

точке

введенная в любом месте строки после

списки, вложенные

табуляции.

оглавления.

10.1.3.

Расширенный стиль текста

Расширенный стиль применяется для текстов, вводимых в графы основной надписи до!

кумента или в ячейки других таблиц с фиксированными размерами. Расширенный стиль

текста задает зависимость между количеством строк текста: одна, две или три и его па!

раметрами: высотой символов, сужением символов и шагом строк.

Настройка расширенного стиля текста производится в диалоге (рис. 10.5), который по!

является после нажатия кнопки Далее... диалога создания и редактирования стиля тек!

ста.

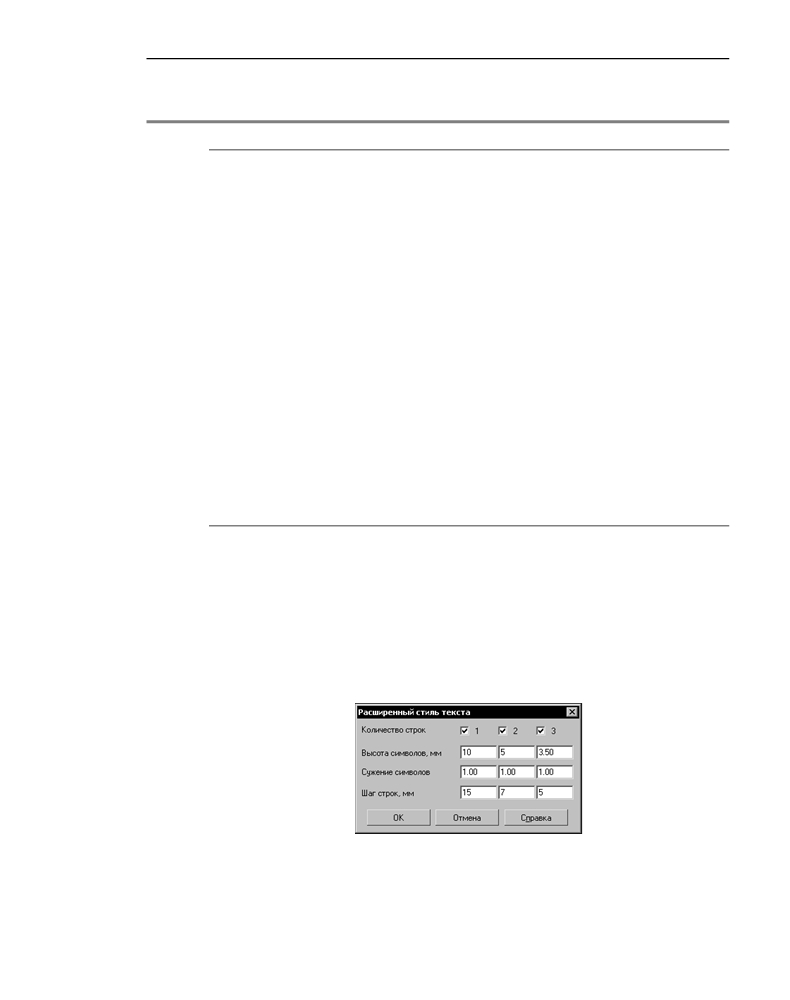

Рис. 10.5. Диалог настройки расширенного стиля текста

Расширенный стиль текста используется только в таблицах, в основном для описания

различных случаев ввода текста в графы основной надписи документа, в ячейку таблицы

97

содержание   ..  3  4  5  6   ..
