КОМПАС-3D V10. Руководство администратора - часть 6

Глава 10. Пользовательский стиль текста

Упражнение 12. Создание стилей заголовков и основного текста

Задание.Создайте стили текстов, позволяющие оформлять документы в соответствии

с макетом, показанным на рис. 10.6. В стилях должен использоваться шрифт

Arial прямого начертания.

заголовок

первого уровня,

h = 7

заголовок

второго уровня,

h = 5

основной текст

документа,

h = 3,5

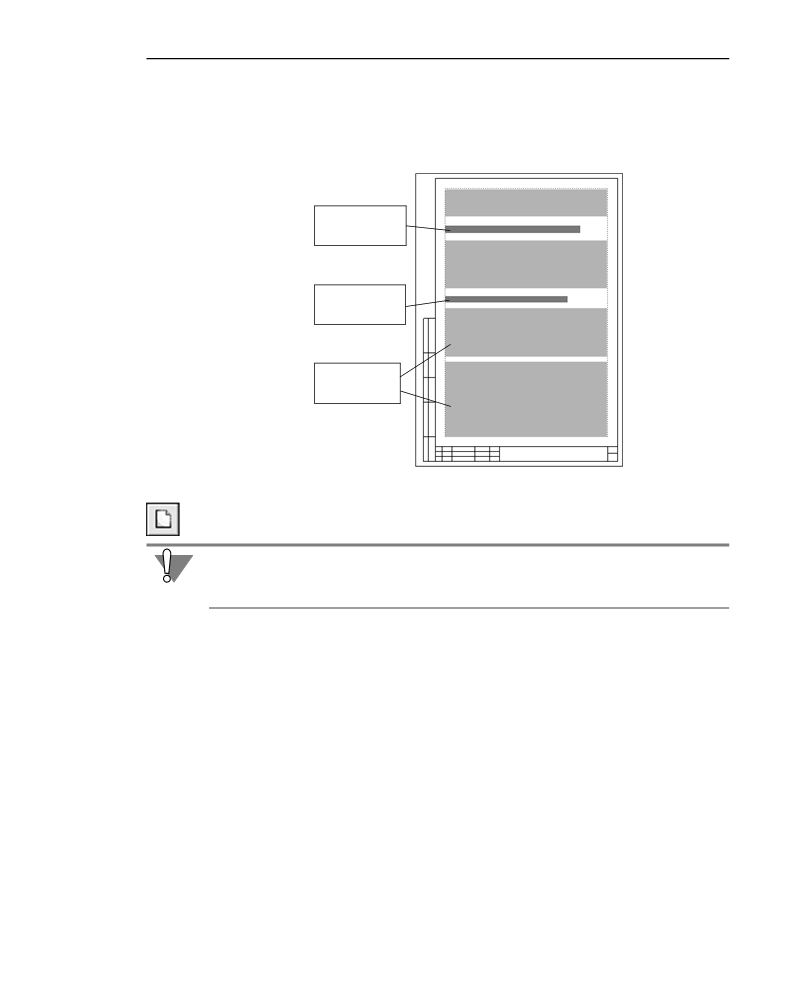

Рис. 10.6. Макет страницы

1.

Нажмите кнопку Создать стиль в диалоге работы с наборами и библиотеками стилей

текстов.

Проследите, чтобы активным было окно библиотеки user_texts.lts. В противном случае

новый стиль будет добавлен в библиотеку (набор или документ), открытую в соседнем

окне.

На экране появится диалог создания стиля текста.

2.

Введите в поле Номер значение 100.

3.

Введите в поле Название имя создаваемого стиля — Основной текст.

4.

В поле Шаг строк введите 5.

5.

В поле Красная строка введите 0, так как, согласно макету, первая строка абзаца не

имеет отступа.

6.

В поля группы Отступы тоже введите 0, так как абзацы основного текста начинаются и

заканчиваются непосредственно у границы ввода.

7.

В поля группы Интервалы введите 2.

8.

В группе Выравнивание выберите вариант на всю ширину, так как абзацы основного

текста выровнены по обоим сторонам (ни одна из границ абзаца не является «рваной»).

9.

Нажмите кнопку Шрифт..., чтобы установить параметры шрифта для основного текста.

На экране появится диалог настройки параметров шрифта.

9.1. Из списка Шрифт выберите строку Arial.

99

Часть II.

Стили объектов

9.2. В поле Высота введите или выберите 3.5.

9.3. В поле Сужение введите или выберите 1.

9.4. Нажмите кнопку Цвет... и выберите черный цвет для текста.

9.5. Опции Курсив, Жирный, Подчеркнутый не включайте.

9.6. Закройте диалог настройки параметров шрифта, нажав кнопку ОК.

На экране останется диалог создания стиля текста.

Опция Расширенный стиль текста позволяет задать некоторые параметры тек!

ста в зависимости от количества строк в нем. Эта настройка применяется при соз!

дании стилей для текстов, размещаемых в ячейках таблиц. В данном случае пара!

метры расширенного стиля текста устанавливать не нужно.

10.

На этом создание стиля Основной текст завершено. Закройте диалог создания стиля, на!

жав кнопку ОК.

На экране останется диалог работы с наборами и библиотеками стилей. В активном окне

просмотра отображается имя созданного вами стиля — Основной текст.

11.

Нажмите кнопку Создать стиль.

На экране появится диалог создания стиля текста.

12.

Введите в поле Номер значение 101.

13.

Введите в поле Название имя создаваемого стиля — Заголовок 1.

14.

В поле Шаг строк введите 10.

15.

В поле Красная строка введите 0.

16.

В поля группы Отступы тоже введите 0.

17.

Введите следующие значения интервалов: перед абзацем — 12, после абзаца — 8.

При задании интервалов следует помнить, что интервал между соседними абзацами

складывается из интервала после предыдущего абзаца и интервала перед последую!

щим.

18.

В группе Выравнивание выберите вариант влево. Выбор варианта на всю ширину не

рекомендуется, так как он обычно приводит к непропорциональному увеличению пробе!

лов между словами заголовка, абзац которого состоит из нескольких строк (рис. 10.7).

а)

б)

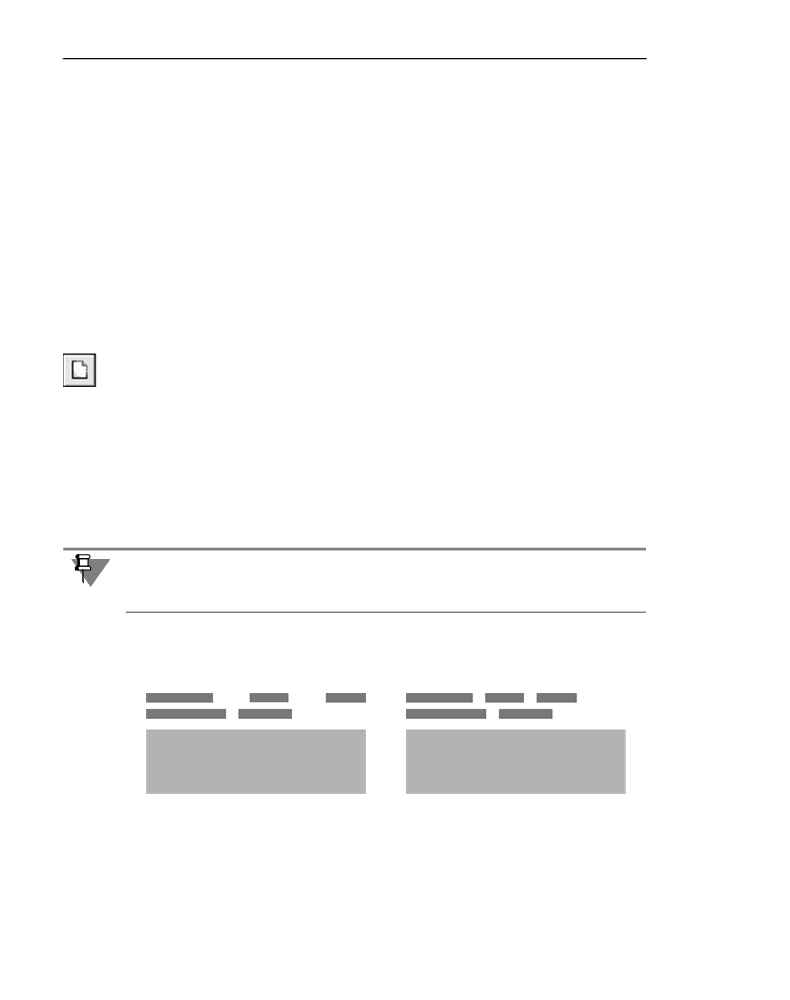

Рис. 10.7. Выравнивание абзаца заголовка: а) на всю ширину, б) влево

Выравнивание абзацев основного текста по ширине также достигается за счет увеличе!

ния пробелов между словами. Но из!за меньшей высоты символов и наличия переносов

в строках основного текста умещается больше слов, чем в строках заголовка. Поэтому

разница между пробелами в строках основного текста невелика.

100

Глава 10. Пользовательский стиль текста

8.

В группе Выравнивание выберите вариант влево.

9.

Нажмите кнопку Шрифт..., чтобы настроить параметры шрифта для заголовка таблицы.

На экране появится диалог настройки шрифта.

9.1. Из списка Шрифт выберите строку Arial. При этом автоматически включится оп!

ция Отличается от шрифта по умолчанию. Оставьте эту опцию включенной. Ее

выключение позволяет быстро выбрать при настройке стиля шрифт, установлен!

ный для данного документа в качестве умолчательного.

Выбор умолчательного шрифта для текущего документа тоже производится в диалоге

настройки параметров. Для этого следует выбрать в левой части вкладки Текущий тек

стовый документ пункт Шрифт по умолчанию.

В данном случае указанная настройка не требуется.

9.2. В поле Высота введите или выберите 3.5.

9.3. В поле Сужение введите или выберите 1.

9.4. Включите опцию Жирный, а опции Курсив и Подчеркнутый выключите.

9.5. Нажав кнопку Цвет..., установите для текста черный цвет.

9.6. Закройте диалог настройки шрифта.

10.

Настройка системного стиля текста Заголовок таблицы завершена. Закройте диалог на!

стройки параметров, нажав кнопку ОК.

Вы увидите, что оформление первой строки таблицы изменилось: внешний вид текста и

его расположение в ячейках теперь соответствуют не умолчательным настройкам стиля

Заголовок таблицы, а настройкам, заданным вами.

Стиль текста в остальных ячейках не изменится, так как он не был отредактирован.

11.

Самостоятельно отредактируйте в документе text.kdw системный стиль текста для ячеек

таблиц. В стиле должен использоваться шрифт Arial прямого начертания. Высота

символов — 3 мм. Выравнивание текста в ячейке — по левому краю.

12.

Убедитесь в том, что после изменения системного стиля Ячейка таблицы внешний вид

текста в ячейках таблицы изменился в соответствии с заданными параметрами.

13.

Сохраните документ. При этом сохранятся также выполненные вами настройки стилей.

Они будут использоваться для заголовков и ячеек таблиц в этом документе при его пов!

торном открытии, в том числе на других рабочих местах.

Упражнение 15. Редактирование системных стилей текстов

в новых документах

Задание.Отредактируйте системные стили текста Заголовок таблицы и Ячейка табли

цы, предназначенные для использования по умолчанию в новых текстовых

документах. Стили должны удовлетворять тем же условиям, что и одноимен

ные стили в документе text.kdw.

1. Вызовите команду Сервис — Параметры... — Новые документы.

2. В правой части появившегося диалога раскройте раздел Текстовый документ.

3. Выделите в этом разделе пункт Заголовок таблицы.

103

Глава 11.

Основная надпись и оформление документов

Оформление присваивается каждому документу в зависимости от его типа (например,

конструкторский или строительный чертеж, технологическая карта и т.д.).

По умолчанию первый лист чертежа КОМПАС!3D имеет оформление Чертеж констр.

Первый лист. ГОСТ 2.104-68, а первый лист текстового документа — Текст. констр. до

кум. Первый лист. ГОСТ 2.104-68; последующие листы чертежей и текстовых докумен!

тов имеют соответственно оформления Чертеж констр. Посл. листы. ГОСТ 2.104-68 и

Текст. констр. докум. Посл. листы. ГОСТ 2.104-68.

Оформление каждого листа документа можно изменить в любой момент.

11.1.

Общие сведения

Оформление — часть чертежа или текстового документа КОМПАС!3D, содержащая ос!

новную надпись и рамки (внешнюю и внутреннюю). Оформление текстового документа

содержит также сведения о размерах поля ввода текста, а оформление чертежа — све!

дения о наличии таблицы изменений и правила ее размещения на листе.

Основная надпись включает в себя одну или несколько таблиц, ячейки которых специ!

альным образом настроены. Благодаря этим настройкам становятся доступными неко!

торые сервисные функции (автоматический ввод данных, передача данных из одной

ячейки в другие и т.п.).

Использование оформлений значительно облегчает создание типовых документов: вам

не нужно всякий раз вычерчивать рамку и таблицу основной надписи, так как они уже

содержатся в присвоенном документу оформлении.

В состав КОМПАС!3D входят стандартные оформления для конструкторских докумен!

тов. Эти оформления хранятся в системной библиотеке оформлений — файле

Graphic.lyt, расположенном в подпапке \Sys главной папки системы.

В комплект поставки входит также файл Vector.lyt. Он содержит оформления для доку!

ментов, печать которых осуществляется на векторных устройствах.

Для работы некоторых библиотек, например, библиотеки СПДС!обозначений, необходи!

мы специальные оформления, отличные от системных. Эти оформления включены в

комплекты поставки библиотек. При установке этих библиотек соответствующие библи!

отеки оформлений размещаются в подпапке \Sys.

Пользователь может редактировать имеющиеся оформления и создавать собственные.

Возможно также создание пользовательских библиотек оформлений. В них можно по!

мещать как новые оформления, так и уже существующие, т.е. копировать оформления

между библиотеками.

Поскольку основные надписи являются составными частями оформлений документов,

они хранятся в тех же библиотеках *.lyt, что и оформления. При этом основные надписи

создаются и редактируются как отдельные объекты. Оформление, содержащееся в ка!

кой!либо библиотеке *.lyt, может включать в себя основную надпись, находящуюся

только в этой же библиотеке.

106

Глава 11. Основная надпись и оформление документов

Работа с основными надписями и оформлениями чертежей и текстовых документов

производится в диалогах, вызываемых соответственно командами Сервис — Библио

теки стилей — Типы основных надписей, Сервис — Библиотеки стилей —Офор

мление чертежей и Сервис — Библиотеки стилей —Оформление текстовых до

кументов. Элементы управления этих диалогов практически аналогичны элементам

управления диалогов работы с наборами и библиотеками стилей объектов (см. табл. 7.2

на с. 58). Отличие состоит в том, что вместо группы из трех кнопок — Показать набор,

Показать библиотеку, Показать документ — в нем присутствует одна кнопка — По

казать библиотеку, так как основные надписи и оформления, в отличие от стилей, мо!

гут храниться только в библиотеках.

При копировании оформления из одной библиотеки в другую в эту библиотеку копиру!

ется также основная надпись, используемая в оформлении.

Вы можете убедиться в этом, выполнив упражнение 18 из главы 12.

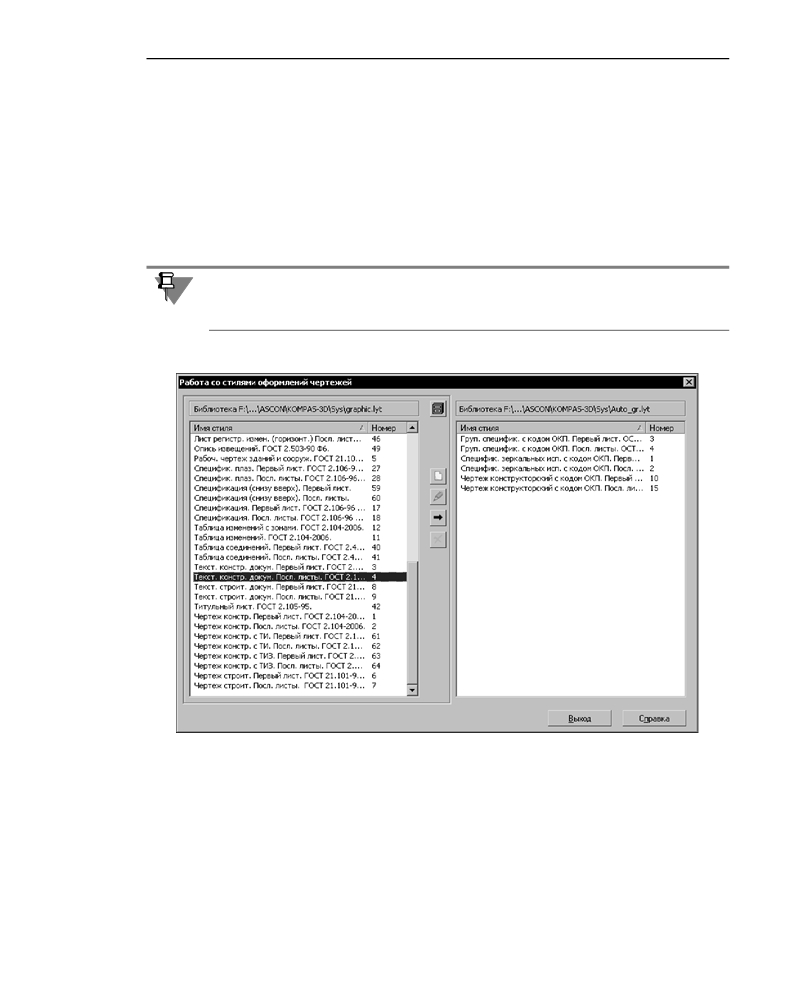

На рис. 11.1 показан диалог работы с библиотеками оформлений чертежей.

Рис. 11.1. Диалог работы с библиотеками оформлений чертежей

11.1.1.

Хранение в документе информации об оформлении

Хранение оформления документа в самом документе не предусмотрено. При присвое!

нии оформления документу в этом документе создается ссылка на внешний файл биб!

лиотеки *lyt, содержащий выбранное оформление.

107

Часть III. Стили документов

Все имеющиеся в текущем документе ссылки, в том числе ссылки на библиотеки офор!

млений, можно просмотреть на вкладке Внешние ссылки диалога информации о доку!

менте. Для его вызова служит команда Файл — Свойства

Документ, созданный на одном рабочем месте, будет корректно отображаться на другом

рабочем месте только при выполнении следующих условий.

▼ Наличие на рабочем месте библиотеки оформлений, на которую ссылается документ.

Библиотека должна размещаться в папке, путь к которой указан в ссылке, или в папке,

где находится сам документ.

▼ Наличие в библиотеке оформления с нужным номером (о номерах оформлений расска!

зано в следующем разделе).

Например, имеется документ со стандартным оформлением — оформлением из сис!

темной библиотеки, которое не редактировалось пользователем. Этот документ можно

передавать на другое рабочее место без библиотеки оформлений при условии, что она

есть на этом рабочем месте и содержит такое же (неотредактированное) оформление.

Если документу присвоено пользовательское оформление (отредактированное оформ!

ление из системной библиотеки или оформление из пользовательской библиотеки

*.lyt), то при его передаче на другое рабочее место обязательно нужно передать туда же

необходимую библиотеку оформлений.

Если библиотека оформлений, на которую ссылается документ, не обнаружена, а также

если в библиотеке нет нужного оформления, то открытый документ не будет содержать

изображение рамки и таблиц основной надписи.

Если в библиотеке нет основной надписи, использующейся в оформлении, то документ

с таким оформлением не будет содержать изображения таблиц основной надписи.

Возможны случаи, когда открытый документ имеет явно чужеродное оформление: раз!

меры и расположение таблиц не соответствуют формату листа, сами таблицы не соот!

ветствуют типу документа и т.п. Это означает, что нужная библиотека найдена и содер!

жит оформление с требуемым номером. Однако под этим номером в ней хранится

оформление, отличное от используемого в документе. Для исправления ситуации мож!

но рекомендовать следующие способы.

▼ Если документ был перенесен с другого рабочего места, то возьмите оттуда библиотеку

оформлений и поместите ее в ту же папку, где находится документ. Затем откройте его

снова.

▼ Если документ не переносился или если его источник неизвестен, изучите документ и

постарайтесь понять, к какому типу он относится. Затем в имеющейся библиотеке офор!

млений найдите подходящее оформление и присвойте его документу. В каждом доку!

менте хранятся данные, введенные в графы его основной надписи. Если основная над!

пись выбранного оформления содержит аналогичные графы, они будут заполнены

имеющимися в документе сведениями.

11.1.2.

Номер основной надписи и оформления в библиотеке

Каждая основная надпись и каждое оформление имеет номер, который присваивается

основной надписи или оформлению при создании.

108

Глава 11. Основная надпись и оформление документов

Номер — это уникальный признак основной надписи (оформления).

Одна и та же библиотека не может содержать две основные надписи с одинаковыми но!

мерами. Это связано с тем, что именно по своему номеру основная надпись включается

в оформление.

Одна и та же библиотека не может содержать два оформления с одинаковыми номера!

ми. Это связано с тем, что при присвоении оформления документу в нем возникает

ссылка на это оформление. Ссылка включает в себя следующие сведения: полное имя

библиотеки и номер оформления из нее.

Кроме того, номер оформления, присвоенного документу, имеет значение для совмес!

тимости с предыдущими версиями, а также для разработки приложений к КОМПАС!3D с

помощью языковых инструментальных средств. Номера с 1 по 100 зарезервированы для

стандартных оформлений, поэтому при создании новых оформлений рекомендуется за!

давать номера начиная со 101.

Номера основных надписей и оформлений, содержащихся в библиотеке, могут быть

одинаковыми или различаться — это не имеет значения. Например, в библиотеке

Graphic.lyt номера основных надписей совпадают с номерами использующих их оформ!

лений, но это сделано лишь для удобства работы.

При попытке помещения в библиотеку основной надписи (путем создания или копиро!

вания), номер которой совпадает с номером одной из имеющихся в этой библиотеке ос!

новных надписей, на экране появляется диалог!предупреждение. Этот диалог аналоги!

чен диалогу!предупреждению о наличии стиля в библиотеке (см. рис. 7.5 на с. 64). Он

так же содержит названия библиотечных объектов (в данном случае основных надпи!

сей), имеющих одинаковые номера, и управляющие кнопки (см. табл. 7.4 на с. 64).

При помещении в библиотеку нового или скопированного оформления сначала проис!

ходит проверка наличия в этой библиотеке копируемой основной надписи, а затем — ко!

пируемого оформления.

Если в библиотеке есть объект (основная надпись или оформление), который совпадает

с добавляемым объектом как по номеру, так и по имени, то на экране появится запрос

на перезапись объекта — замену старого объекта новым. Вы можете подтвердить пере!

запись или отказаться от нее.

Если вероятность обмена оформлениями между несколькими библиотеками достаточно

велика, то следует позаботиться о том, чтобы все оформления (а также основные над!

писи) в этих библиотеках имели разные номера. Это позволит избежать вышеописанных

конфликтов.

11.1.3.

Рекомендации по созданию оформлений документов

Создание оформления документа включает в себя два основных этапа:

1.

создание основной надписи,

2.

создание оформления с использованием этой основной надписи.

109

Глава 11. Основная надпись и оформление документов

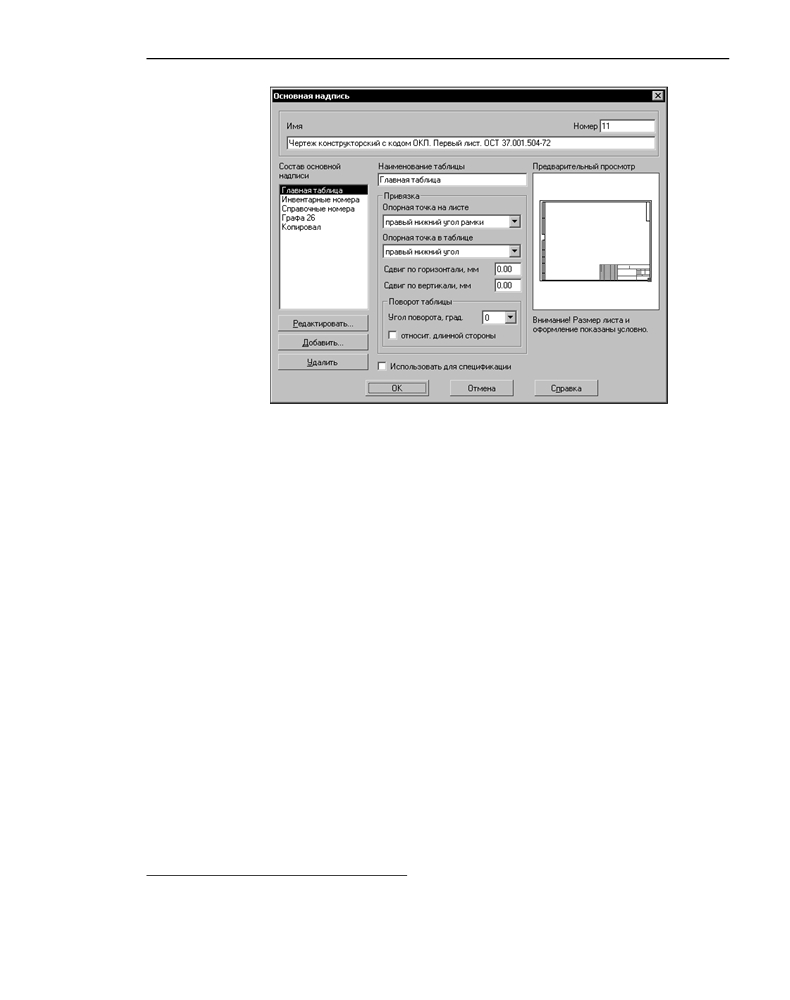

Рис. 11.2. Диалог создания и редактирования основной надписи

4.

Введите имя и номер новой основной надписи. Имя основной надписи может быть лю!

бым. Обычно оно содержит краткую информацию об основной надписи (например, стан!

дарт и область применения). Правила нумерации основных надписей изложены в

разделе 11.1.2 на с. 108.

5.

Нажмите кнопку Добавить для перехода к созданию первой таблицы основной надписи.

6.

Создайте и настройте первую таблицу основной надписи (см. разделы 11.2.1, 11.2.2).

7.

Сохраните созданную таблицу и закройте ее окно.

Система вернется к диалогу создания основной надписи.

Наименование вновь созданной таблицы (оно отображается в одноименном поле диало!

га создания основной надписи) — «БЕЗ ИМЕНИ».

8.

Введите в поле Наименование таблицы название, соответствующее назначению таб!

лицы.

9.

В диалоге создания основной надписи настройте положение созданной таблицы на лис!

те (см. раздел 11.2.3 на с. 120).

10.

Если созданную таблицу нужно использовать для ввода объектов спецификации, вклю!

чите опцию Использовать для спецификаций 1.

11.

Добавьте в основную надпись необходимое количество таблиц и настройте их размеще!

ние, повторив пункты 5-7 нужное количество раз.

12.

Закройте диалог создания основной надписи.

Система вернется к диалогу работы с основными надписями. В списке основных надпи!

сей текущей библиотеки появится имя созданной вами основной надписи.

1.

Разработка стилей спецификаций рассматривается в руководстве по использованию модуля про!

ектирования спецификаций.

111

Часть III. Стили документов

13. Закройте диалог работы с основными надписями.

Предполагается, что пользователь, приступающий к разработке таблиц основной надпи!

си, достаточно хорошо владеет приемами работы с таблицами в документах КОМПАС!

3D. Поэтому в разделе 11.2.1 рассматриваются не все возможности работы с таблицами,

а только те, использование которых в данном случае имеет специфический характер или

особым образом влияет на таблицу основной надписи.

11.2.1. Общие приемы настройки таблиц

Предварительная настройка новой таблицы основной надписи, как и обычной таблицы,

производится в диалоге создания новой таблицы (рис. 11.3). Он появляется на экране

после нажатия кнопки Добавить... диалога создания основной надписи (рис. 11.2).

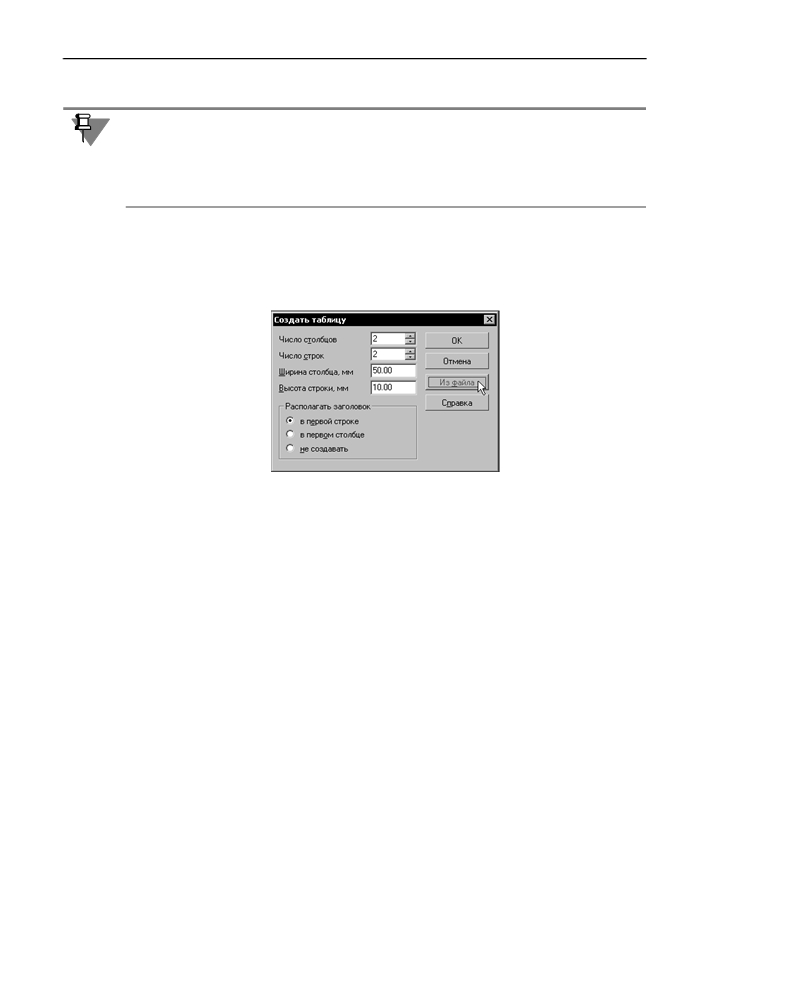

Рис. 11.3. Диалог создания новой таблицы

Если таблица для основной надписи была заранее подготовлена (см раздел 11.3.1 на

с. 121), нажмите кнопку Из файла и откройте нужный файл таблицы или фрагмента.

Если готовой таблицы нет, задайте в диалоге ее параметры и нажмите кнопку ОК.

Система перейдет в режим редактирования таблицы: на экране появится новое окно, со!

держащее таблицу с заданными параметрами. Главное меню, Компактная панель и Па!

нель свойств в этом режиме будут содержать команды для работы с таблицами.

При создании таблиц основной надписи доступны все приемы работы с таблицами в до!

кументах КОМПАС!3D, описанные во втором томе Руководства пользователя КОМПАС

3D. Эти приемы позволяют выполнить общую настройку таблицы основной надписи.

Кроме того, каждая ячейка этой таблицы обязательно должна иметь специальную

настройку — настройку расширенного формата (см. раздел 11.2.2). Эта возможность

недоступна при создании обычных таблиц.

Выполняя общую настройку таблицы основной надписи, необходимо принять к сведе!

нию следующую информацию.

▼ На любую ячейку, содержащую текст, автоматически накладывается запрет на измене!

ние этого текста. Другими словами, наличие в ячейке хотя бы одного символа означает,

что при заполнении основной надписи в документе редактирование текста в этой ячейке

будет невозможно. Пользователь не сможет ни удалить имеющийся текст, ни дополнить

его, ни изменить его параметры (шрифт, цвет, размер и т.п.).

▼ Внешний вид текста, который будет введен в пустую ячейку при заполнении основной

надписи в документе, определяется тем, как была отформатирована эта ячейка при со!

здании таблицы основной надписи. Для настройки форматирования ячейки установите

112

Глава 11. Основная надпись и оформление документов

в нее курсор и вызовите команду Формат — Формат ячейки

В появившемся диало!

ге вы можете настроить разнообразные параметры: стиль текста, отступы текста от гра!

ниц ячейки и др.

Напоминаем, что стиль текста может содержать настройки расширенного стиля

текста — сведения о том, какими должны быть шаг строк, высота и сужение символов в

тексте в зависимости от количества строк в этом тексте (см. раздел 10.1.3 на с. 97).

Если к тексту в ячейке необходимо применить пользовательский стиль, то его рекомен!

дуется сохранить непосредственно в создаваемой основной надписи — это исключит

потерю стиля при переносе библиотеки оформлений на другое рабочее место. Создание

стиля текста в основной надписи аналогично созданию стиля текста в документе (см.

раздел 7.2.2 на с. 61).

▼ После того, как размеры ячеек и отступов текста в них заданы, рекомендуется заблоки!

ровать размеры таблицы. Для этого вызовите команду Таблица — Блокировка табли

цы и включите все опции появившегося диалога.

▼ Если создаваемая таблица основной надписи будет располагаться на листе так, что ка!

кие!либо из ее границ совпадут с внутренней рамкой документа (или с границами других

таблиц), рекомендуется установить для этих границ стиль линий обрамления Невиди

мая.

Это связано с тем, что некоторые векторные устройства вывода воспринимают четное

количество линий, наложенных друг на друга, как отсутствие линии. В результате в на!

печатанном документе может отсутствовать часть линий оформления.

В итоге ячейки созданной таблицы основной надписи должны либо содержать текст, ли!

бо иметь определенные настройки формата и расширенного формата, т.е. настройки,

определяющие свойства текста, который будет вводиться в ячейку при заполнении ос!

новной надписи.

11.2.2.

Настройка расширенного формата ячеек

Расширенный формат ячейки — совокупность свойств ячейки основной надписи, опре!

деляющая, какие сервисные функции будут доступны при заполнении соответствующей

графы основной надписи в документе (автоматический ввод некоторых типов данных,

передача данных из одной ячейки в другие, вызов пользовательского меню и т.п.). Кро!

ме того, свойства ячеек, установленные при настройке расширенного формата, опреде!

ляют возможность и порядок передачи данных из одной основной надписи в другую при

смене оформления документа.

Настройка расширенного формата ячейки производится в одноименном диалоге

(рис. 11.4). Его вызов осуществляется нажатием кнопки Далее... в диалоге настройки

формата ячейки, либо кнопки Расширенный формат ячейки на панели Таблицы и

границы или на вкладке Таблицы Панели свойств.

113

Часть III. Стили документов

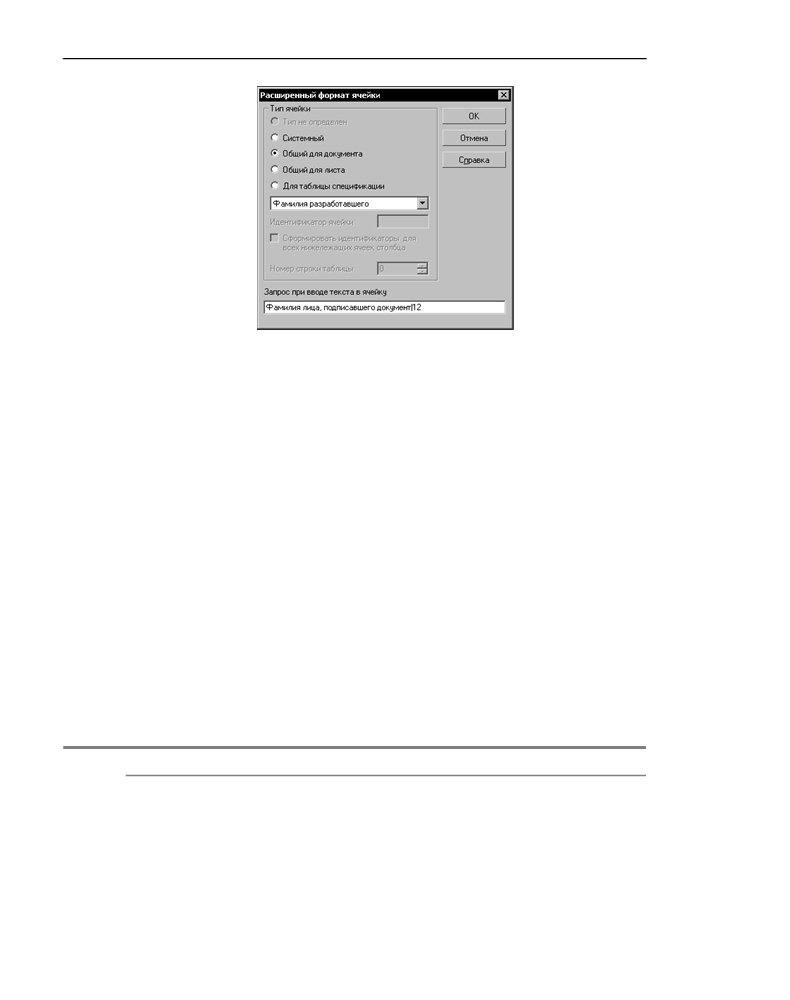

Рис. 11.4. Диалог настройки расширенного формата ячейки

При создании таблицы основной надписи расширенный формат необходимо настроить

для каждой ячейки, которая будет заполняться пользователем при работе с документом.

Для этого следует поочередно устанавливать курсор в пустые ячейки таблицы, вызывать

диалог настройки расширенного формата и задавать в нем нужные свойства текущей

ячейки (той, в которой находится курсор).

Каждая пустая ячейка таблицы основной надписи характеризуется следующими свойс!

твами:

▼ тип,

▼ идентификатор,

▼ номер идентификатора.

Если настройка расширенного формата текущей ячейки не производилась, ее тип счита!

ется неопределенным, поэтому при первом вызове диалога в нем активна опция Тип не

определен. Оставлять тип ячейки неопределенным нельзя, так как при заполнении ос!

новной надписи в документе ввод данных в эту ячейку будет невозможен.

Варианты Системный, Общий для документа, Общий для листа и Для таблицы

спецификации группы Тип ячейки позволяют выбрать тип данных текущей ячейки.

Описание типов ячеек и правила задания идентификаторов представлены в

таблице 11.1.

Табл. 11.1. Типы ячеек таблицы основной надписи

Тип

Описание ячейки

Пример

Системный Ячейка этого типа заполняется в основной

Графы Номер листа и

надписи документа автоматически (без

Количество листов

участия пользователя). Чтобы указать,

основной таблицы в

какие именно данные должны быть

текстовых документах и

занесены в ячейку системного типа,

спецификациях.

выберите из списка нужный

идентификатор.

114

содержание   ..  4  5  6  7   ..
