КОМПАС-3D V10. Руководство администратора

Глава 5. Настройка системы

Имя файла!сателлита формируется по следующим правилам:

▼ знаки ~$ добавляются к имени документа и стоят на первом месте, если имя документа

содержит не более 6 символов;

▼ знаки ~$ заменяют первый и второй символы, если имя содержит более 6 символов;

▼ знак ~ заменяет последний символ расширения файла документа.

Например, документ SAM.A3D будет иметь файл!сателлит ~$SAM.A3~, а документ

SAMPLE_1.A3D будет иметь файл!сателлит ~$MPLE_1.A3~.

Наличие в папке файла!сателлита свидетельствует о том, что КОМПАС!документ уже ис!

пользуется и при повторном его открытии будет доступен только для чтения.

Файл!сателлит содержит текстовую информацию о пользователе, открывшем документ

на редактирование, а также номер, который идентифицирует документ на момент откры!

тия.

Файл!сателлит удаляется из папки файлов автоматически после закрытия документа,

открытого на редактирование.

Если произошел аварийный выход из системы, то файлы!сателлиты автоматически не

удаляются. Иногда они могут препятствовать повторному открытию документа (появля!

ется сообщение об открытии файла для чтения). В этом случае рекомендуется удалить

файлы!сателлиты в Проводнике Windows вручную.

При открытии КОМПАС!документа для чтения файл!сателлит не создается.

5.8.

Рекомендуемая настройка системы КОМПАС 3D

при коллективной работе

В настоящем разделе даны некоторые рекомендации по организации коллективной ра!

боты пользователей в системе КОМПАС. Прежде, чем приступать к выполнению этих ре!

комендаций, необходимо ознакомиться с предыдущими разделами главы 5.

Использование предлагаемых рекомендаций позволяет организовать работу в системе

КОМПАС таким образом, чтобы выполнялись следующие требования.

▼ Единство оформления всех выпускаемых документов (как бумажных, так и электрон!

ных): некоторые предприятия имеют собственные стандарты на документацию, корпора!

тивные шаблоны, формы и т.п.

▼ Централизованное хранение документации.

Для настройки системы КОМПАС!3D при коллективной работе выполните следующие

действия.

На каком!либо компьютере сети (например, на сервере) организуйте общий ресурс. Он

должен быть разделен на четыре части.

▼ Папка для оригиналов документов.

▼ Папка для резервных копий документов.

▼ Папка для конфигурационных файлов.

▼ Папка для системных файлов.

Часть I.

Установка и настройка системы

Подключите созданный общий ресурс к рабочим местам КОМПАС как сетевой диск —

это упростит смену расположения ресурса, если она потребуется.

На одном из рабочих мест выполните настройку системы КОМПАС требуемым образом.

Особое внимание обратите на следующие объекты настройки.

▼ Установка прав доступа (см. раздел 5.7 на с. 45).

▼ Резервное копирование (см. раздел 5.4 на с. 39). Для размещения копий указывайте

подпапки папки для резервных копий, расположенной на общем ресурсе.

▼ Управление документами. В диалоге настройки управления документами рекомендуется

выключить опцию Приводить имена документов к UNC.

Настройки системы будут сохранены в файле *.cfg. По умолчанию он называется

KOMPAS.cfg.

Перенесите файл *.cfg, содержащий сделанные настройки, в папку для конфигурацион!

ных файлов, расположенную на общем ресурсе.

На одном из рабочих мест КОМПАС настройте оформления документов, стили, тексто!

вые шаблоны, пользовательские меню и другие системные файлы, входящие в комп!

лект поставки (по умолчанию все эти файлы располагаются в подпапке SYS главной пап!

ки системы). При необходимости вы можете создать собственные библиотеки

оформлений и стилей.

Перенесите все содержимое папки SYS (в том числе отредактированные или созданные

вами файлы) в папку для системных файлов, расположенную на общем ресурсе.

Настройте новые документы с учетом требований, предъявляемых к документации на ва!

шем предприятии.

Настройки новых документов будут сохранены в файле *.prj. По умолчанию он называ!

ется KOMPAS.prj.

Выполнение настроек, перечисленных в пп. 5 и 7, требует опыта работы с системой КОМ!

ПАС.

Перенесите файл *.prj, содержащий сделанные настройки, в папку для конфигурацион!

ных файлов, расположенную на общем ресурсе.

Создайте файл KOMPAS.ini с секцией [Directories].

9.1. В ключе CFG укажите путь к файлу *.cfg.

9.1. В ключе PRJ укажите путь к файлу *.prj.

9.2. В ключе SYS укажите путь к папке для системных файлов.

9.3. В ключе WORK укажите путь к папке для оригиналов документов.

10.

Скопируйте полученный файл KOMPAS.ini на каждое рабочее место КОМПАС, разместив

его в той же папке, где находится файл KOMPAS.exe.

Единство оформления документов при использовании описанной настройки достигает!

ся за счет следующих факторов:

▼ на всех рабочих местах одинаковы настройки вновь создаваемых документов, поскольку

эти параметры берутся из одного и того же файла *.prj,

Глава 5. Настройка системы

▼ оформления документов, начертание линий, текстов, штриховок, вид и содержимое

шаблонных надписей и других стандартных объектов одинаковы, так как используются

одни и те же системные файлы,

▼ толщина линий в бумажных документах, а также набор выводимых на печать объектов

одинаковы, так как соответствующая информация берется из одного и того же файла

*.cfg.

Для достижения единства оформления документации можно использовать шаблоны

КОМПАС документов.

Создав необходимые шаблоны (или отредактировав входящие в комплект поставки),

разместите их в отдельной папке на общем ресурсе. Для упорядочения массы шаблонов

и удобства их поиска эта папка может иметь подпапки.

В ключе TEMPLATES в секции [Directories] файла KOMPAS.ini укажите путь к папке

шаблонов.

Централизованное хранение документации при использовании описанной настройки до!

стигается благодаря тому, что при открытии и сохранении документов на всех рабочих

местах автоматически предлагается одна и та же папка — папка для оригиналов доку!

ментов.

Чтобы управление документами (поиск, архивирование и др.) было более удобным, ре!

комендуется хранить их упорядоченно. Можно распределять документы по папкам в со!

ответствии с принадлежностью их к тому или иному проекту и т.п.

Глава 6.

Дистанционное перепрограммирование

ключа аппаратной защиты

Для защиты от несанкционированного использования в системе КОМПАС!3D применя!

ется программно!аппаратный комплекс HАSР. Основой комплекса HАSР является ключ

аппаратной защиты (см. раздел 3.1 на с. 18).

Дистанционное перепрограммирование ключа производится с помощью программы

КОМПАС RPS Клиент (RPS — Remote Рrotection System, система удаленной защиты).

6.1.

Программа КОМПАС RPS Клиент

При покупке программного обеспечения КОМПАС вы получаете сетевые или локальные

аппаратные ключи. В памяти ключей содержатся сведения о наборе модулей КОМПАС,

которые были оплачены и с которыми, следовательно, разрешено работать пользовате!

лю.

В дальнейшем может возникнуть необходимость приобрести дополнительные модули

КОМПАС и установить их на тот же компьютер.

Общий порядок действий при приобретении дополнительных модулей следующий.

Формирование файла запроса — перечня приобретаемых модулей.

Отправка запроса в компанию АСКОН по электронной почте.

Оплата указанных модулей.

Получение файла ответа из компании АСКОН.

Перепрограммирование ключа — запись в его память информации о вновь приобретен!

ных модулях.

Установка оплаченных модулей.

Формирование запросов и перепрограммирование ключа производится с помощью про!

граммы КОМПАС RPS Клиент.

КОМПАС RPS Клиент обеспечивает работу с различными типами ключей HАSР — ло!

кальными, сетевыми, а также ключами TimeHАSР (с ограничением действия лицензии).

6.2.

Работа с КОМПАС RPS Клиент

Работа с программой КОМПАС RPS Клиент возможна, если в USB!порт компьютера

вставлен ключ аппаратной защиты.

Для запуска КОМПАС RPS Клиент вызовите команду Вспомогательные программы —

КОМПАС RPS Клиент из группы АСКОН — КОМПАС 3D V..., созданной при установ!

ке. Можно также запустить файл kClient.exe, расположенный в подпапке \Bin главной

папки КОМПАС!3D.

Если имеется файл обмена *.rps, то программу КОМПАС RPS Клиент можно запустить

двойным щелчком по названию этого файла в Проводнике Windows.

Глава 6. Дистанционное перепрограммирование ключа аппаратной защиты

После запуска программы на экране появляется окно КОМПАС RPS Клиент. Пример та!

кого окна показан на рис. 6.1. Элементы управления окна представлены в таблице 6.1.

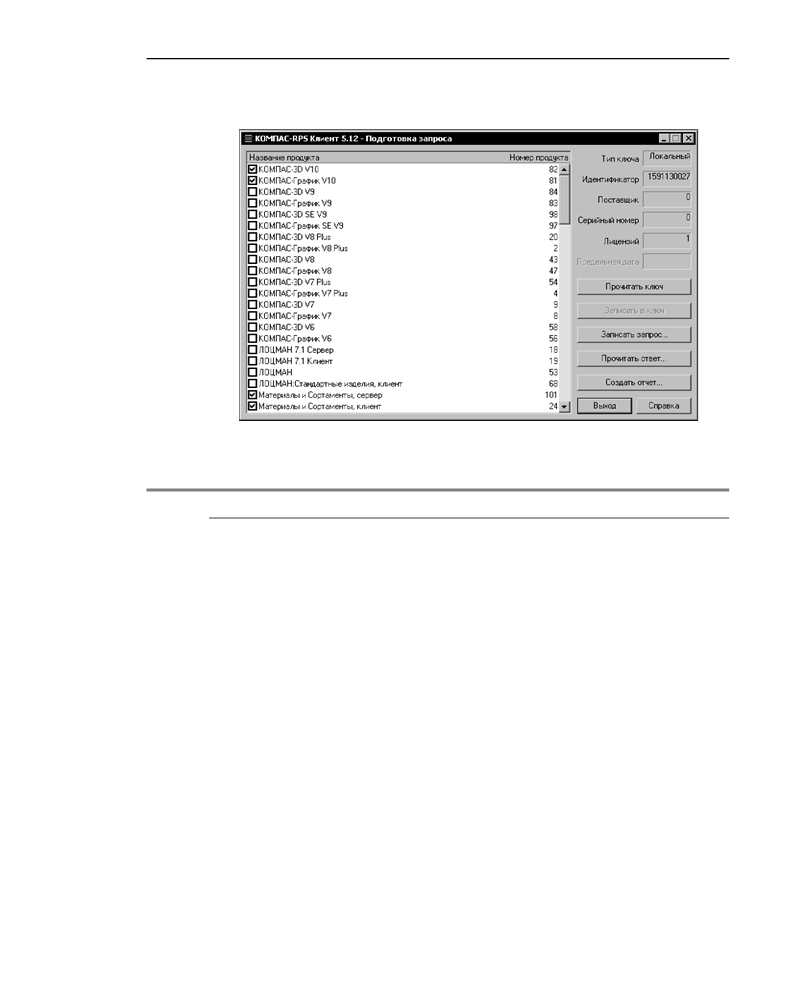

Рис. 6.1. Окно КОМПАС RPS Клиент

Табл. 6.1. Окно КОМПАС RPS Клиент

Элемент

Описание

Список продуктов Поле, содержащее список программных продуктов КОМПАС.

Модули, работа с которыми разрешена, отмечены.

Тип ключа

Поле, содержащее название типа текущего ключа: локальный,

сетевой или временной — с ограничением времени работы

(TimeHАSР).

Идентификатор

Поле, содержащее уникальный идентификатор ключа (HASP ID).

Поставщик

В этом поле отображается код поставщика ключа.

Серийный номер

В этом поле отображается серийный номер ключа.

Предельная

Поле активно только для ключа TimeHАSР. В нем отображается

дата

дата, до которой разрешена работа с модулем, выделенным в

списке.

Лицензий

Поле активно только для сетевого ключа. В нем указано количество

лицензий на работу с модулем, выделенным в списке.

Прочитать ключ

Позволяет прочитать (идентифицировать) ключ, вставленный

в разъем USB!порта компьютера.

Записать запрос

Позволяет сформировать файл заказа на дополнительные модули

КОМПАС.

Часть I.

Установка и настройка системы

Табл. 6.1. Окно КОМПАС RPS Клиент

Элемент

Описание

Прочитать ответ

Позволяет прочитать файл ответа, полученный

из компании АСКОН.

Записать в ключ

Позволяет записать в память ключа информацию о вновь

оплаченных модулях, содержащуюся в файле ответа.

Создать отчет

Позволяет получить отчет о ключе и лицензиях на нем —

текстовый файл *.txt со следующей информацией:

▼ название утилиты,

▼ режим работы с утилитой (подготовка запроса

или просмотр ответа),

▼ тип ключа,

▼ идентификатор ключа,

▼ код поставщика,

▼ серийный номер ключа,

▼ перечень включенных на данный момент модулей

(для каждого модуля указывается название и идентификатор),

▼ предельный срок работоспособности модуля

(в случае временного ключа),

▼ количество лицензий на работу с модулем

(в случае сетевого ключа).

6.3.

Подготовка запроса на перепрограммирование

ключа аппаратной защиты

Для подготовки запроса выполните следующие действия.

1. Вставьте аппаратный ключ в разъем порта компьютера.

2. Запустите программу КОМПАС RPS Клиент.

3. Нажмите кнопку Прочитать ключ.

В списке будут отмечены модули, информация о которых имеется на данном ключе. Ес!

ли ключ сетевой, то для каждого из установленных модулей будет указано количество

лицензий, а если ключ c ограничением времени работы — предельный срок работы.

4. Щелкая мышью в полях слева от названий модулей, отметьте те из них, которые требу!

ется заказать. Названия выбранных модулей будут выделяться синим цветом.

При подготовке заказа для сетевого ключа вы не можете ввести количество лицензий на

модули. Это могут сделать только специалисты АСКОН при подготовке файла ответа на

ваш запрос. Поэтому при передаче файла запроса сообщите нужное количество сетевых

лицензий для каждого модуля.

Глава 6. Дистанционное перепрограммирование ключа аппаратной защиты

После того, как все нужные модули будут отмечены, нажмите кнопку Записать запрос

в файл.

На экране появится диалог для указания папки и имени файла, в котором будет сохранен

запрос. По умолчанию для файлов запросов предусмотрено расширение rps.

Введите имя файла запроса и сохраните его. По умолчанию предлагается имя, содержа!

щее код поставщика и серийный номер ключа.

Чтобы сформировать запрос для следующего ключа, вставьте его в разъем компьютера

и повторите пп. 4-6.

Завершив подготовку файлов запросов, отправьте их в компанию АСКОН по электрон!

ной почте, сопроводив необходимыми комментариями.

Рекомендуется контактировать с тем офисом, в котором было первоначально приобре!

тено ПО КОМПАС. Если вы приобрели системы КОМПАС у регионального дилера, можно

выполнить процедуру обновления ключей с его помощью.

6.4.

Перепрограммирование ключа после получения ответа

После того, как вы оплатите заказанные дополнительные модули КОМПАС, компания

АСКОН вышлет вам файл ответа на запрос.

Для перепрограммирования ключа выполните следующие действия.

Вставьте аппаратный ключ в разъем порта компьютера.

Запустите программу КОМПАС RPS Клиент.

Нажмите кнопку Прочитать ключ. В списке будут отмечены модули, информация о ко!

торых имеется на данном ключе.

Нажмите кнопку Прочитать ответ. На экране появится диалог открытия файлов. По

умолчанию для файлов ответов предусмотрено расширение rps (как и для файлов за!

просов).

Откройте полученный от компании АСКОН файл ответа.

Нажмите кнопку Записать в ключ. Данные о дополнительных продуктах, содержащие!

ся в файле ответа и соответствующие текущему ключу, записываются в этот ключ. При

успешной записи в ключ на экране появляется сообщение об этом.

Чтобы перепрограммировать другие ключи (в том случае, если вы отправляли для них

запросы), поочередно вставляйте их в разъем компьютера и повторяйте для каждого

ключа действия, описанные в пунктах 4-6.

Глава 7.

Общие сведения

Внешний вид объекта (линии, точки, штриховки или фрагмента текста) определяется его

стилем.

Вместе с системой КОМПАС!3D поставляются готовые стили, которые можно присваи!

вать объектам при их создании и редактировании.

Возможно создание пользовательских стилей.

Пользовательские стили могут храниться (см. также табл. 7.1):

▼ непосредственно внутри документа,

▼ во внешних файлах — библиотеках стилей,

▼ в именованных группах — наборах.

7.1.

Разновидности стилей и их хранение

Стили точек, линий, штриховок и текстов, хранящиеся непосредственно в коде програм!

мы, называются системными. Дополнительно в комплект поставки входят библиотека

стилей линий (Graphic.lcs) и библиотека стилей штриховок (Graphic.lhs).

Пользователь может создавать собственные стили линий, штриховок и текстов. Созда!

ние пользовательских стилей точек невозможно.

Создавая новые стили, пользователь может сохранять их в различных местах. Возмож!

ные места хранения стилей и особенности работы с ними представлены в таблице 7.1.

Табл. 7.1.

Места хранения стилей

Место хранения Особенности работы

Документ

Стили, хранящиеся непосредственно в файле документа,

передаются вместе с ним на другие рабочие места. Эти стили

являются принадлежностью данного документа и доступны только

в нем. Для использования их в других документах стили

необходимо предварительно скопировать из документа в набор

или библиотеку.

Библиотека

Библиотеки стилей — внешние по отношению к документам

файлы*. При передаче документов, использующих библиотечные

стили, на другие рабочие места необходима также передача

библиотек стилей. Стили, хранящиеся в библиотеках, доступны при

создании разных документов. Редактирование библиотечного

стиля приводит к изменению внешнего вида всех объектов,

использующих этот стиль.

Глава 7. Общие сведения

Табл. 7.1.

Места хранения стилей

Место хранения Особенности работы

Набор

Набор — именованная группа стилей. Информация о созданных

пользователем наборах хранится в файле *.cfg (см. раздел 5.1.3 на

с. 35).

По умолчанию стили, содержащиеся в наборах, доступны только на

том рабочем месте, где они были созданы**.

Преимущество наборов стилей перед библиотеками стилей состоит

в следующем. Однажды использованный набор запоминается

системой до конца сеанса работы, в то время как к библиотеке

всякий раз приходится обращаться заново. Таким образом,

повторный доступ к стилям, хранящимся в наборе, легче, чем

повторный доступ к библиотечным стилям.

* Файлы библиотек стилей линий имеют расширение lcs, стилей

штриховок — lhs, стилей текстов — lts.

** Перенос наборов стилей с одного рабочего места на другое возможен пу!

тем переноса файла *.cfg. При этом следует помнить, что, помимо сведе!

ний о наборах, в этом файле хранятся также настройки системы КОМПАС!

3D.

7.2.

Управление стилями

Управление стилями линий, штриховок и текстов осуществляется в диалогах, вызывае!

мых командами Сервис — Библиотеки стилей — Стили линий..., Сервис — Библио

теки стилей — Стили штриховок..., и Сервис — Библиотеки стилей — Стили текс

тов... соответственно. Например, на рис. 7.1 показан диалог работы с наборами и

библиотеками стилей штриховок.

Диалоги имеют одинаковые элементы управления. Они представлены в таблице 7.2.

Часть II.

Стили объектов

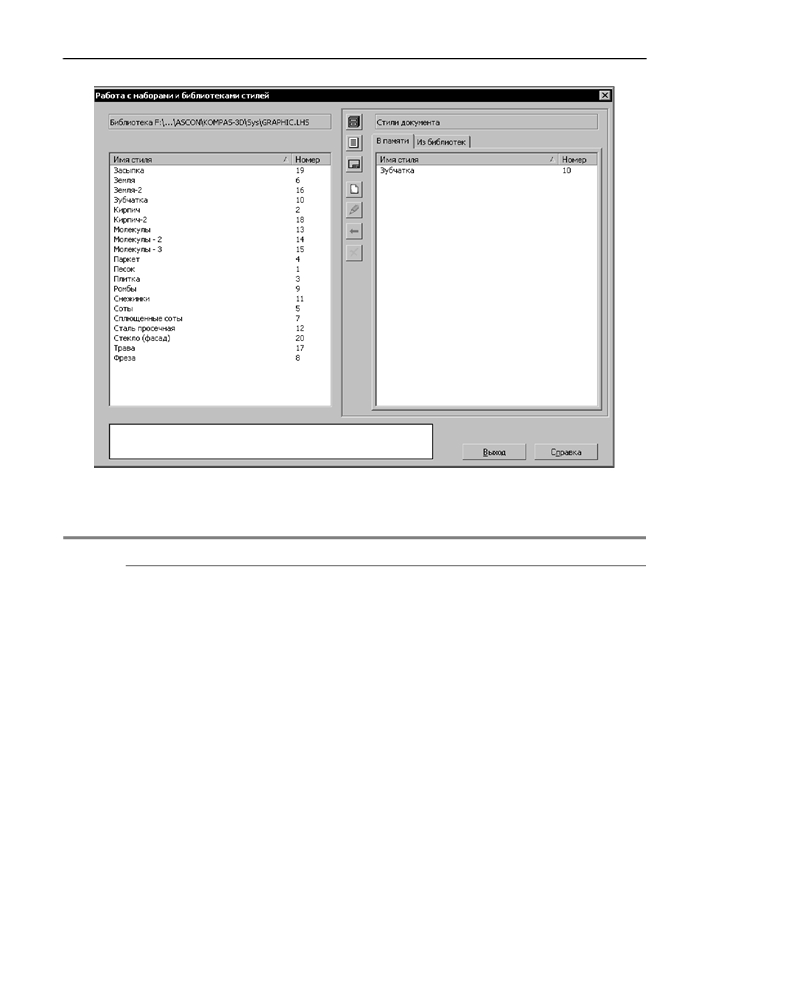

Рис. 7.1. Диалог работы с наборами и библиотеками стилей штриховок

Табл. 7.2. Диалог работы с наборами и библиотеками стилей

Элемент

Описание

Окно просмотра Окно, в котором отображается выбранный список стилей.

Так как окон просмотра два, в диалоге может одновременно

отображаться два разных списка стилей. Активным может быть

только одно окно — оно выделено рамкой. Например, на рис. 7.1

активным является левое окно. Активизация производится

щелчком мыши в окне.

Стили в списках могут быть отсортированы по именам или по

номерам. Чтобы изменить сортировку, щелкните мышью по

заголовку нужного столбца. В заголовке столбца, по которому

сортируются стили, отображается треугольник. Его положение

показывает направление сортировки — по возрастанию или по

убыванию.

Если для показа выбран список стилей документа или набора, окно

просмотра содержит две вкладки.

На вкладке В памяти отображается список стилей, хранящихся

непосредственно в документе или в наборе (см. рис. 7.1). На

вкладке Из библиотек отображается список стилей, хранящихся в

виде ссылок на соответствующие библиотечные стили.

Глава 7. Общие сведения

Табл. 7.2. Диалог работы с наборами и библиотеками стилей

Элемент

Описание

Показать набор

Позволяет отобразить в активном окне список стилей, хранящихся

в наборе. После нажатия этой кнопки на экране появится диалог со

списком созданных ранее наборов стилей. В этом диалоге

необходимо указать имя нужного набора.

Показать

Позволяет отобразить в активном окне список стилей, хранящихся

библиотеку

в библиотеке. После нажатия этой кнопки на экране появится

диалог, в котором необходимо указать имя файла библиотеки

стилей для открытия.

Показать

Позволяет отобразить в активном окне список стилей документа.

документ

После ее нажатия в активном окне появится список стилей,

хранящихся или использованных в текущем документе. Если

открытых документов нет, а также если текущий документ не

может содержать объекты, со стилями которых ведется работа,

данная кнопка недоступна. Например, если активен текстовый

документ, то в диалогах работы со стилями линий и штриховок

кнопка Показать документ будет недоступна.

Создать стиль

Кнопка, позволяющая создать новый стиль. После ее нажатия на

экране появляется диалог создания и редактирования стиля.

Вновь созданный стиль будет храниться в документе (наборе,

библиотеке), список стилей которого отображается в активном

окне просмотра.

Редактировать

Кнопка, позволяющая отредактировать выделенный стиль. После

стиль

ее нажатия на экране появляется диалог создания и

редактирования стиля.

Копировать

Кнопка, позволяющая производить обмен стилями между

библиотеками, наборами и документами. После ее нажатия

выделенный стиль (стили) копируется в соседнее окно просмотра.

Если при копировании в документ или набор активна вкладка В

памяти, копирование стиля производится непосредственно в

документ или набор.

Если при копировании в документ или набор активна вкладка Из

библиотек, в документе или наборе создается ссылка на

копируемый стиль.

Удалить стиль

Кнопка, позволяющая удалить выделенный стиль (стили).

Подробнее об удалении стилей рассказано в разделе 7.2.3 на с. 62.

Для завершения работы со стилями служит кнопка Выход. После ее нажатия все добав!

ления, удаления или изменения стилей будут автоматически сохранены.

Часть II.

Стили объектов

7.2.1.

Создание библиотек и наборов стилей

Чтобы создать новую библиотеку стилей, выполните следующие действия.

1. Вызовите команду Сервис — Библиотеки стилей — Стили линий..., Сервис — Биб

лиотеки стилей — Стили штриховок..., или Сервис — Библиотеки стилей — Стили

текстов... в зависимости от типа объектов, со стилями которых будет вестись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

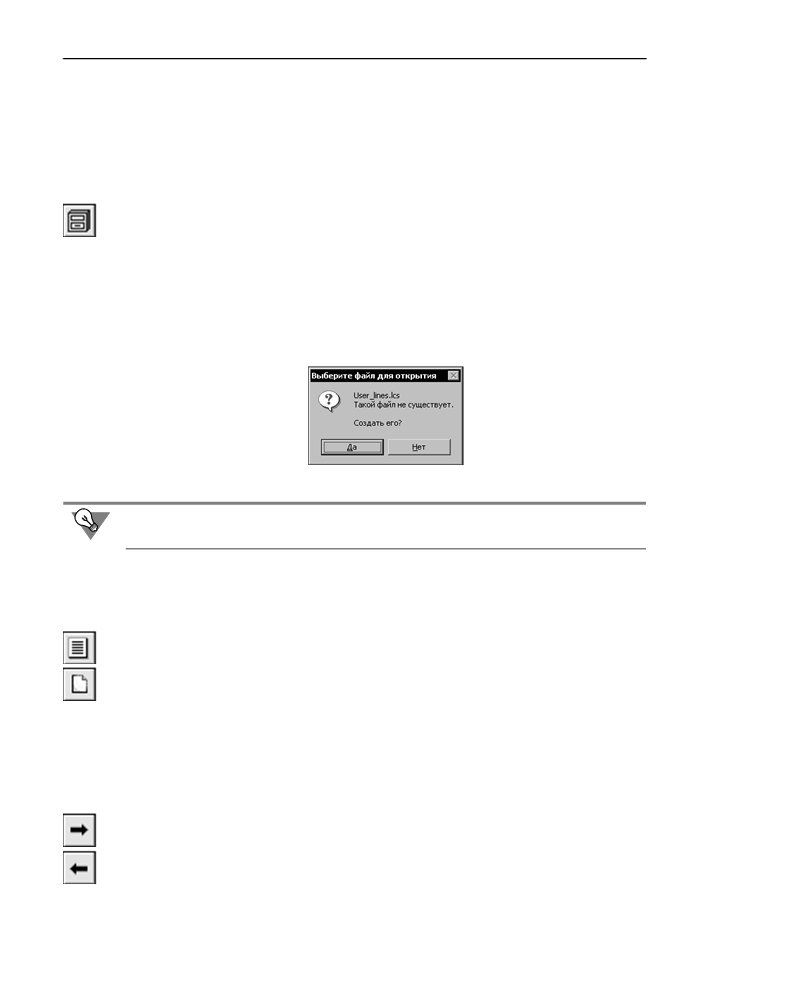

2. Нажмите кнопку Показать библиотеку.

3. В появившемся диалоге укажите или создайте папку, в которой должна размещаться но!

вая библиотека.

4. Введите имя новой (несуществующей) библиотеки и нажмите кнопку Открыть.

5. Ответьте Да на запрос системы о создании нового файла (рис 7.2).

Активное окно просмотра диалога работы со стилями очистится, так как вновь созданная

библиотека пуста.

Рис. 7.2. Запрос на создание файла новой библиотеки

Вы можете на практике ознакомиться с порядком создания библиотеки стилей, выпол!

нив упражнение 1 на с. 72.

Чтобы создать новый набор стилей, выполните следующие действия.

Вызовите команду Сервис — Библиотеки стилей — Стили линий..., Сервис — Биб

лиотеки стилей — Стили штриховок..., или Сервис — Библиотеки стилей — Стили

текстов... в зависимости от типа объектов, со стилями которых будет вестись работа.

Нажмите кнопку Показать набор.

В появившемся на экране диалоге работы с наборами стилей нажмите кнопку Создать

стиль.

В появившемся на экране диалоге задания имени введите имя набора и нажмите кнопку

OK.

Активное окно просмотра диалога работы со стилями очистится, так как вновь создан!

ный набор пуст.

С помощью кнопки Создать стиль вы можете создать в библиотеке или наборе новые

стили.

С помощью кнопок Копировать вы можете скопировать в библиотеку или набор уже су!

ществующие стили. Для этого в соседнем окне необходимо открыть нужный источник

стилей для копирования — библиотеку, набор или документ.

Глава 7. Общие сведения

7.2.2.

Общий порядок создания стилей

Чтобы создать новый стиль, выполните следующие действия.

Вызовите команду Сервис — Библиотеки стилей — Стили линий..., Сервис — Биб

лиотеки стилей — Стили штриховок..., или Сервис — Библиотеки стилей — Стили

текстов... в зависимости от типа объектов, со стилями которых будет вестись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

С помощью кнопок Показать библиотеку..., Показать набор... или Показать доку

мент выберите место хранения будущего стиля. Можно также создать библиотеку или

набор (см. раздел 7.2.1 на с. 60) для размещения нового стиля.

Нажмите кнопку Создать стиль.

Обратите внимание на то, что создание нового стиля в текущем документе или в наборе

возможно, если активна вкладка В памяти. После нажатия кнопки Создать стиль на эк!

ране появится диалог создания и редактирования стиля объекта. Работа с диалогом со!

здания стилей линий описана в разделе 8.1 на с. 67, с диалогом создания стилей

штриховок — в разделе 9.1 на с. 78, с диалогом создания стилей текстов — в

разделе 10.1 на с. 93.

Настройте параметры нового стиля и закройте диалог создания стиля кнопкой ОК.

Название созданного стиля появится в активном окне просмотра диалога работы с набо!

рами и библиотеками стилей. Вы можете отредактировать новый стиль или скопировать

его в другое место — библиотеку, набор или текущий документ.

Для создания нового стиля в текущем документе можно также выполнить следующие

действия.

При создании или редактировании объекта (кривой, штриховки или текста) вызовите

диалог выбора стиля. Для этого:

▼ во время создания кривой или штриховки разверните список Стиль на Панели

свойств и выберите строку Другой стиль,

▼ во время ввода текста вызовите команду Формат — Стиль.

Диалоги выбора стиля разных объектов содержат одинаковые элементы управле!

ния. На рис. 7.3 приведен пример диалога выбора стиля штриховки. По умолча!

нию в диалоге выбора стиля отображается список стилей документа (о чем свиде!

тельствует строка в верхней части диалога — см. рис. 7.3).

Если это не так, нажмите кнопку Документ группе Показать.

Активизируйте вкладку В памяти и нажмите кнопку Новый

Часть II.

Стили объектов

Рис. 7.3. Диалог выбора стиля штриховки

На экране появится диалог создания и редактирования стиля объекта. Работа с диалогом

создания стилей линий описана в разделе 8.1 на с. 67, с диалогом создания стилей

штриховок — в разделе 9.1 на с. 78, с диалогом создания стилей текстов — в

разделе 10.1 на с. 93.

Настройте параметры нового стиля и закройте диалог создания стиля кнопкой ОК.

Название созданного стиля появится в списке на вкладке В памяти. Вы можете назна!

чить этот стиль текущему объекту, нажав кнопку Выбрать.

Стиль, созданный вторым способом, ничем не отличается от созданного первым спосо!

бом: он доступен в диалоге работы с наборами и библиотеками стилей, его можно отре!

дактировать или скопировать в другое место обычным образом.

7.2.3.

Удаление отдельных стилей, наборов и библиотек стилей

Чтобы удалить ставшие ненужными стили, выполните следующие действия.

Вызовите команду Сервис — Библиотеки стилей — Стили линий..., Сервис — Биб

лиотеки стилей — Стили штриховок..., или Сервис — Библиотеки стилей — Стили

текстов... в зависимости от типа объектов, со стилями которых будет вестись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

С помощью кнопок Показать библиотеку, Показать набор и Показать документ

отобразите в этом диалоге нужный список стилей.

Выделите стили, подлежащие удалению, и нажмите кнопку Удалить стиль.

На экране появится диалог удаления стилей (рис. 7.4). Этот диалог содержит наимено!

вание удаляемого стиля и кнопки управления удалением. Назначение кнопок представ!

лено в таблице 7.3.

Глава 7. Общие сведения

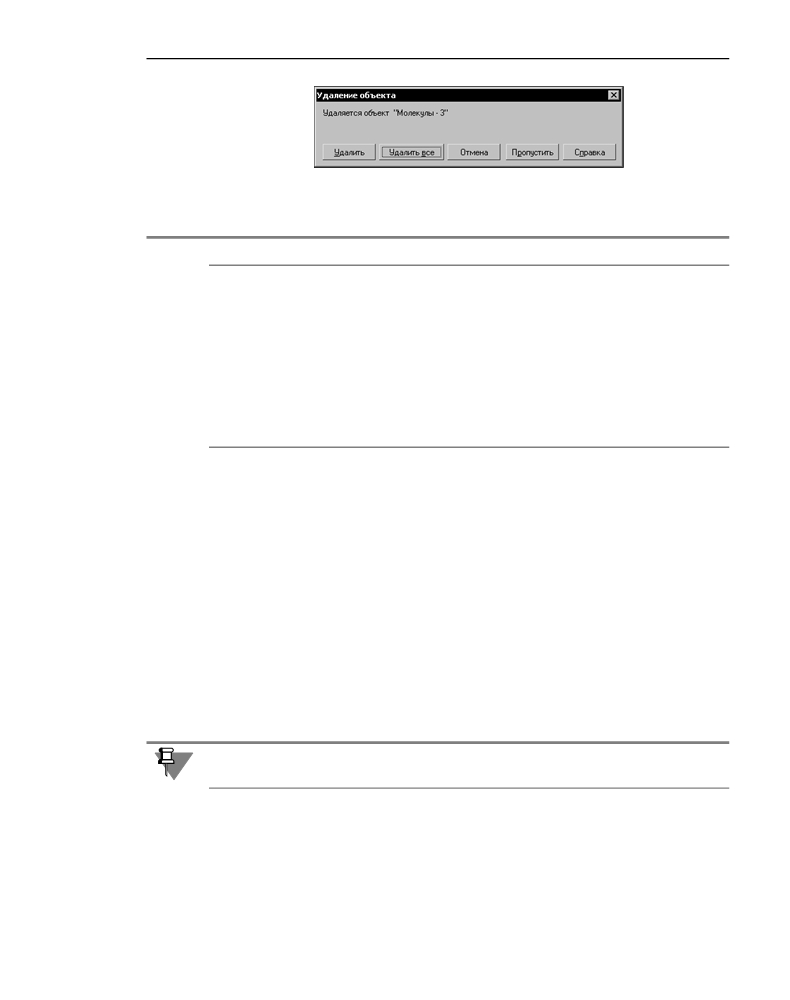

Рис. 7.4. Диалог удаления стилей

Табл. 7.3. Кнопки управления удалением стилей объектов

Кнопка

Назначение

Удалить

Удаление стиля, название которого отображается в диалоге. После

нажатия этой кнопки происходит переход к следующему стилю

(если для удаления было выбрано несколько стилей).

Удалить все*

Удаление всех выделенных стилей.

Пропустить*

Отмена удаления стиля, название которого отображается в

диалоге. После нажатия этой кнопки происходит переход к

следующему стилю.

Отмена

Прерывание операции удаления стилей.

* Кнопка доступна, если для удаления было выбрано несколько стилей.

Будьте внимательны при удалении стилей, так как их восстановление невозможно.

Чтобы удалить ставший ненужным набор стилей, выполните следующие действия.

Вызовите команду Сервис — Библиотеки стилей — Стили линий..., Сервис — Биб

лиотеки стилей — Стили штриховок..., или Сервис — Библиотеки стилей — Стили

текстов... в зависимости от типа объектов, со стилями которых будет вестись работа.

На экране появится диалог работы с наборами и библиотеками стилей.

Нажмите кнопку Показать набор

В появившемся диалоге работы с наборами стилей выделите набор, подлежащий удале!

нию, и нажмите кнопку Удалить стиль.

Ответьте Да на вопрос системы об удалении набора.

Нажмите кнопку Выход диалога работы с наборами стилей.

Удаление текущего набора (список стилей которого отображается в данный момент в

диалоге работы с наборами и библиотеками стилей) невозможно.

Будьте внимательны при удалении наборов: после выхода из диалога работы с наборами

отмена операции невозможна. Восстановить набор можно только сразу после положи!

тельного ответа на вопрос об удалении. Для этого следует нажать кнопку Отмена в диа!

логе работы с наборами стилей.

Для удаления библиотеки стилей необходимо удалить ее файл с диска.

КОМПАС-3D V10. Руководство администратора - часть 3
