Глава 101. Штамповочные элементы

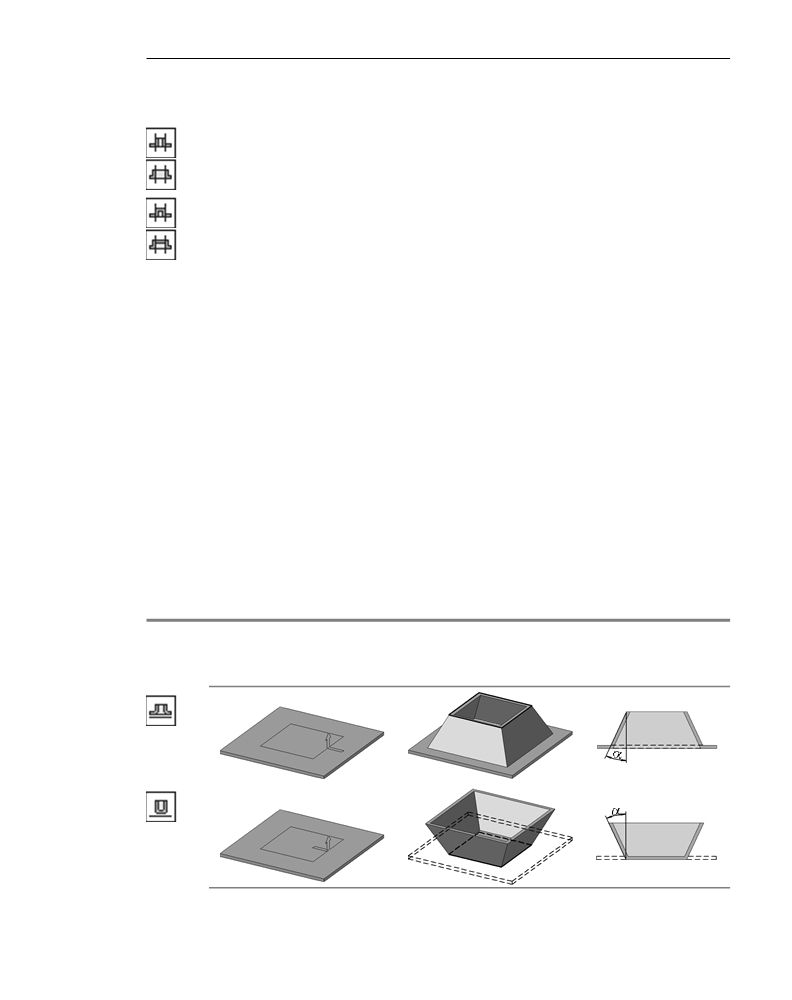

Чтобы изменить направление добавления материала боковых стенок, воспользуйтесь
группой переключателей Боковые стенки:
▼ для открытой штамповки:
▼ Внутрь
▼ Наружу
▼ для закрытой штамповки:
▼ Внутрь
▼ Наружу
Уклон боковых стенок
Боковые стенки штамповки могут быть уклонены в направлении построения. Чтобы пос!
троить штамповку с уклоном боковых стенок, введите значение угла уклона в поле Угол.
Нулевое значение в этом поле означает отсутствие уклона.
Уклон боковых стенок штамповки производится в соответствии со следующими прави!
лами.
▼ Угол уклона отсчитывается от нормали базовой грани.
▼ Направление отсчета угла выбирается таким, чтобы боковые стенки были уклонены на!
ружу по отношению к дну штамповки.
▼ Исходные размеры профиля (определяемые эскизом) выдерживаются в области дна
штамповки.
Примеры построения открытой и закрытой штамповок с уклоном боковых стенок пока!
заны в таблице 101.3 и 101.4 соответственно. Направление добавления материала боко!
вых стенок во всех примерах — внутрь; α — угол уклона боковых стенок; штриховой ли!
нией показано исходное положение детали, а утолщенной — грань, сохранившая в
результате построения форму и размеры профиля.
Табл. 101.3. Уклон боковых стенок открытой штамповки
Исходное состояние детали;
Результат построения
Сечение плоскостью,
положение неподвижной
перпендикулярной
стороны
базовой грани
223
Часть XIX. Детали из листового материала

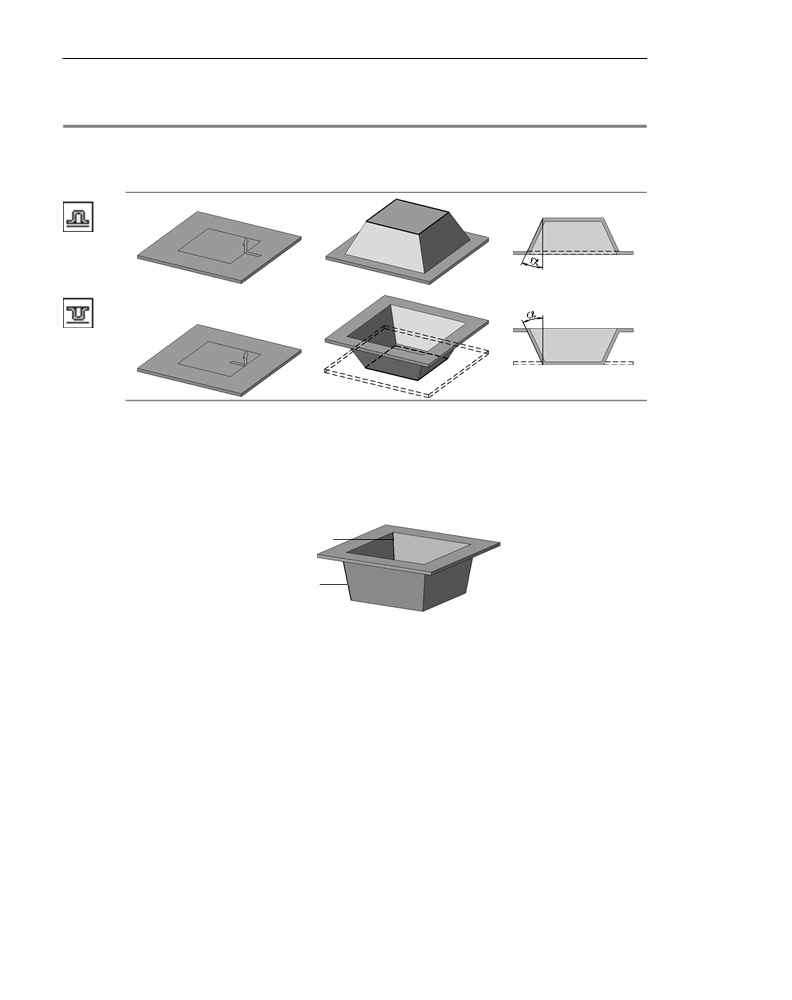

Табл. 101.4. Уклон боковых стенок закрытой штамповки
Исходное состояние детали;
Результат построения
Сечение плоскостью,
положение неподвижной
перпендикулярной
стороны
базовой грани
101.2.5.
Скругление боковых ребер
Боковые ребра — ребра, образующиеся на стыках граней боковых стенок штамповки.
При этом ребра, принадлежащие внутренним боковым граням штамповки, считаются
внутренними боковыми ребрами, а принадлежащие внешним боковым граням — вне'
шними боковыми ребрами (рис. 101.4).
Внутреннее
ребро
Внешнее
ребро
Рис. 101.4. Внутренние и внешние боковые ребра штамповки
Штамповка может создаваться со скруглением боковых ребер или без скругления.
Чтобы скруглить боковые ребра, включите опцию Скругление боковых ребер и вве!
дите радиус скругления в поле Радиус. Заданное значение радиуса R используется для
скругления внутренних боковых ребер. Радиус скругления внешних ребер равен сумме
(R + S), где S — толщина листового материала. Минимальное значение радиуса скруг!
ления боковых ребер — 0.
Если боковые стенки штамповки уклонены (см. раздел 101.2.4), то R и (R + S) — мини!
мальные радиусы скругления боковых ребер. Эти значения радиусов выдерживаются в
области дна штамповки. Например, на рисунке 101.5 показана открытая штамповка с ук!
лоном боковых стенок и скругленными боковыми ребрами.
224
Глава 101. Штамповочные элементы

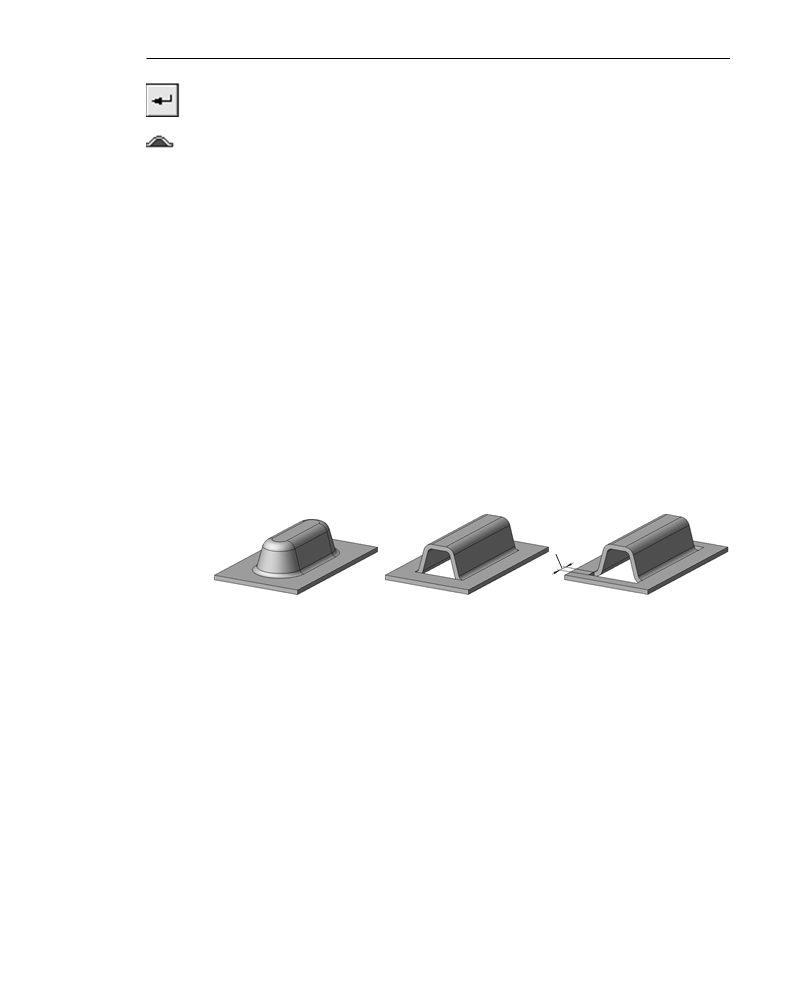

а)
б)
Рис. 101.5. Открытая штамповка с уклоном боковых стенок и скругленными боковыми
ребрами: а) радиус скругления равен нулю, б) радиус скругления больше нуля
Боковые ребра штамповки, образованные гладко сопряженными гранями, не скругляют!
ся.
101.2.6.
Скругление ребер дна
Ребра дна — ребра, образующиеся на стыках граней дна штамповки и граней ее боко!
вых стенок. При этом ребра, принадлежащие внутренним боковым граням штамповки,
считаются внутренними ребрами дна, а принадлежащие внешним боковым граням —
внешними ребрами дна (рис. 101.6).
Внутреннее
ребро
Внешнее
ребро
Рис. 101.6. Внутренние и внешние ребра дна штамповки
(штамповка рассечена плоскостью, перпендикулярной базовой грани)
Штамповка может создаваться со скруглением ребер дна или без скругления.
Чтобы скруглить ребра дна, включите опцию Скругление дна и введите радиус скруг!
ления в поле Радиус скругления дна. Заданное значение радиуса R используется для
скругления внутренних ребер дна. Радиус скругления внешних ребер равен сумме (R +
S), где S — толщина листового материала. Минимальное значение радиуса скругления
ребер дна — 0.
Открытая штамповка может иметь либо дно, либо основание в зависимости от выбора
неподвижной стороны (см. табл. 101.1 на с. 221). Поэтому при ее создании на Панели
свойств присутствуют элементы управления скруглением либо дна, либо основания (см.
раздел 101.1.2 на с. 219).
101.3. Буртик
В листовой детали КОМПАС!3D можно создать буртик одной из трех форм сечения:
▼ круглая (рис. 101.7, а),
▼ U!образная (рис. 101.7, б),
▼ V!образная (рис. 101.7, в).
225
Часть XIX. Детали из листового материала
а)

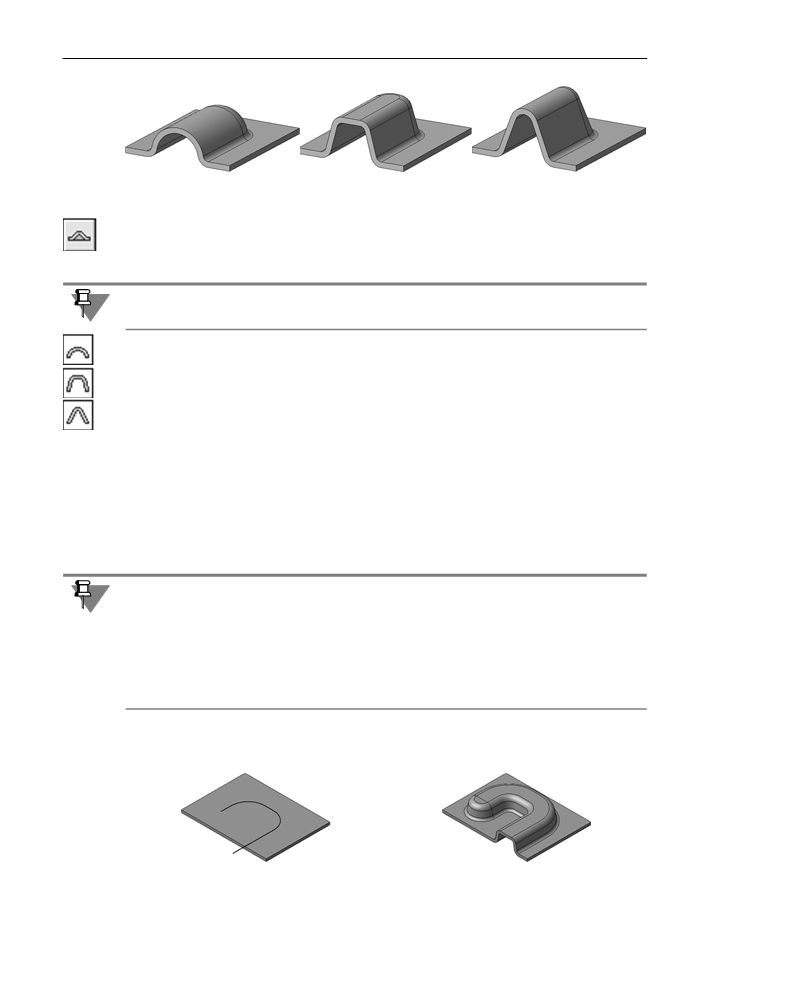

б)
в)

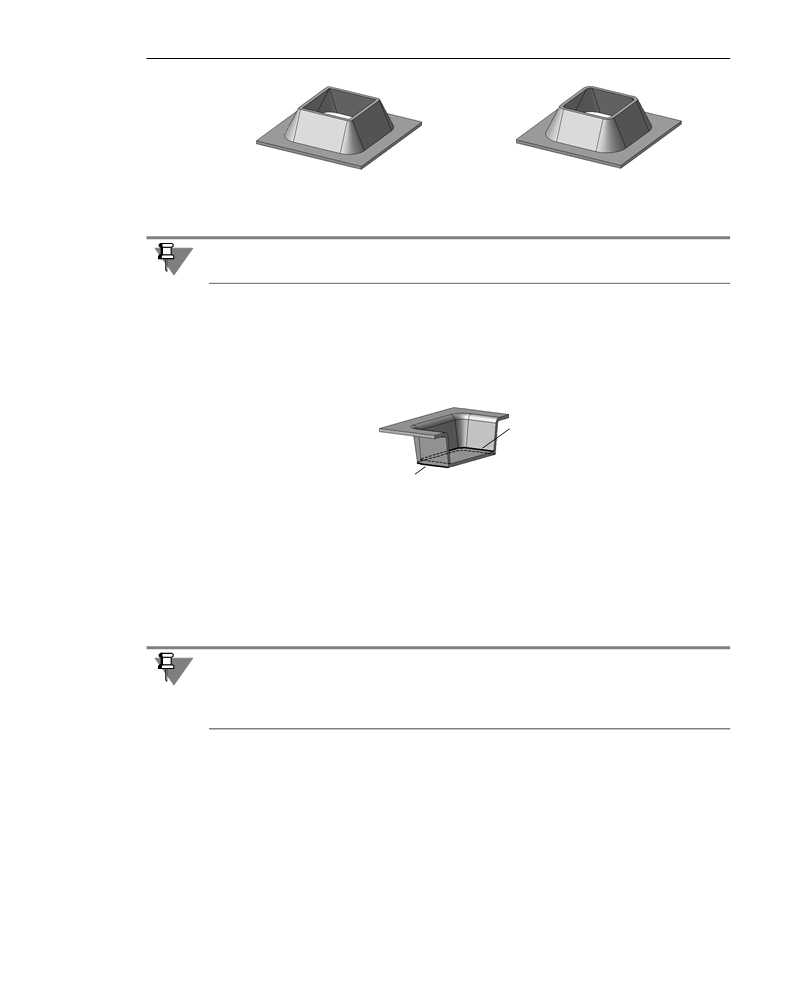

Рис. 101.7. Формы сечения буртиков
Чтобы построить буртик, вызовите команду Буртик.
Команда доступна, если выделен один эскиз — эскиз буртика. Эскиз определяет конфи!
гурацию и положение буртика. Требования к эскизу перечислены в разделе 101.3.1.
Построение буртика невозможно, если его эскиз имеет общие точки с ребрами, к кото!
рым примыкают сгибы.
Укажите направление построения (см. раздел 101.1.1 на с. 218).
Выберите форму сечения буртика: круглая, U образная или V образная.
Выберите тип обработки концов буртика (см. раздел 101.3.2).
Для удобства работы на панели Просмотр показан образец буртика
(см.
раздел 101.3.3).
Выберите способ построения буртика (см. раздел 101.3.4).
Введите значения параметров буртика в соответствующие поля на Панели свойств. На!
бор этих полей зависит от выбранного способа построения.
Настройте параметры скругления ребер основания (см. раздел 101.1.2 на с. 219). Для U!
образного буртика возможно также скругление ребер дна. Это делается так же, как при
построении штамповки — см. раздел 101.2.6 на с. 225.
Если при построении V!образного буртика или U!образного со скруглениями ребер дна
и/или основания задана малая (по сравнению с радиусами) высота, то становится невоз!
можным одновременное соблюдение заданных значений угла, радиуса (радиусов) и вы!
соты. Поскольку высота и радиус имеют более высокий приоритет, значение, введенное
в поле Угол, игнорируется. Величина угла уклона боковых стенок (фактически, угла на!
клона касательных к боковым стенкам, так как их плоские участки в этих случаях вырож!
даются) вычисляется системой автоматически.
Если буртик не умещается полностью в пределах базовой грани, то он обрезается плос!
костью (плоскостями) соответствующей торцевой грани (рис. 101.8).
а)
б)
Рис. 101.8. Буртик, не умещающийся в пределах базовой грани:
а) эскиз буртика; б) результат построения
226
Глава 101. Штамповочные элементы
Завершив настройку, нажмите кнопку Создать объект на Панели специального управ!
ления, чтобы подтвердить создание буртика.
К проектируемой листовой детали добавится новый элемент с заданными параметрами,
а в Дереве модели появится соответствующая пиктограмма.
101.3.1.
Требования к эскизу
▼ Эскиз должен располагаться только на внешней или внутренней плоской грани листово!
го тела или листового элемента.
▼ Эскиз может содержать один или несколько контуров.
▼ Контуры могут быть замкнутыми или разомкнутыми.
▼ Если контур состоит из нескольких графических объектов, то они должны гладко сопря!
гаться.
▼ Контуры могут пересекаться друг с другом, но самопересечение контуров не допускает!
ся.
101.3.2.
Обработка концов
Конец буртика — часть буртика, соответствующая крайней точке контура в эскизе. До!
ступны следующие варианты обработки концов:
▼ закрытый (рис. 101.9, а),
▼ открытый (рис. 101.9, б),
▼ рубленый (рис. 101.9, в).
зазор
а)
б)
в)
Рис. 101.9. Типы обработки концов буртика
Выбранный тип применяется ко всем концам текущего буртика.
При выборе типа обработки Рубленый на Панели свойств появляется поле Зазор, в ко!
торое следует ввести величину зазора вырубки.
101.3.3. Просмотр образца
Изображение буртика показано на панели Просмотр. Доступны два варианта изображе!
ния:
▼ поперечный разрез с размерами, соответствующими параметрам сечения,
▼ образец — наглядное изображение прямолинейного буртика с учетом выбранной фор!
мы сечения, типа обработки концов и скругления основания.
Для выбора типа изображения на панели Просмотр служит опция Образец. Если она
включена, на панели просмотра отображается образец буртика, если выключена — раз!
рез.
227
Часть XIX. Детали из листового материала
101.3.4. Способ построения
Для выбора способа построения буртика служит список Способ. Набор способов, до!
ступных в этом списке, зависит от выбранной формы сечения (см. табл. 101.5-101.7).

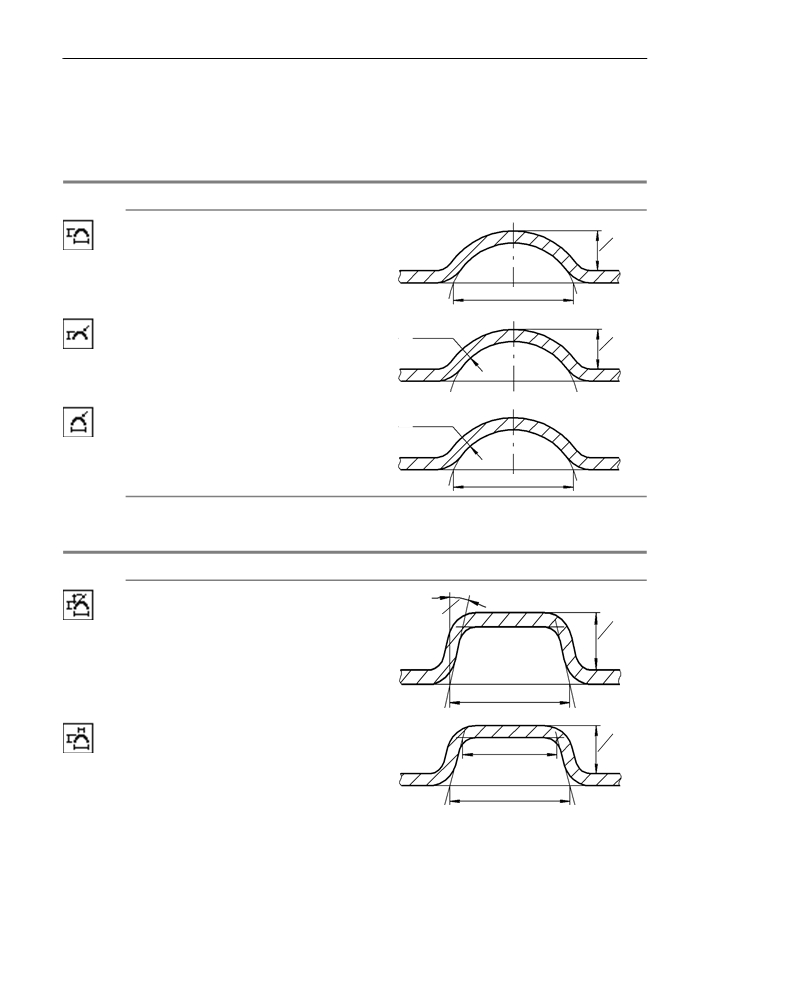

Табл. 101.5. Способы построения круглого буртика
Способ
Параметры
По высоте и ширине основания
высота
ширина основания
По высоте и радиусу
радиус
высота
По радиусу и ширине основания
радиус
ширина основания
Табл. 101.6. Способы построения U образного буртика
Способ
Параметры
По высоте, углу и ширине основания
угол
высота
ширина основания
По ширине основания, высоте
высота
и ширине дна
ширина дна
ширина основания
228
Глава 101. Штамповочные элементы
Табл. 101.6. Способы построения U образного буртика
Способ
Параметры
По ширине основания, углу
и ширине дна
угол
ширина дна
ширина основания
По углу, высоте и ширине дна
угол
высота
ширина дна

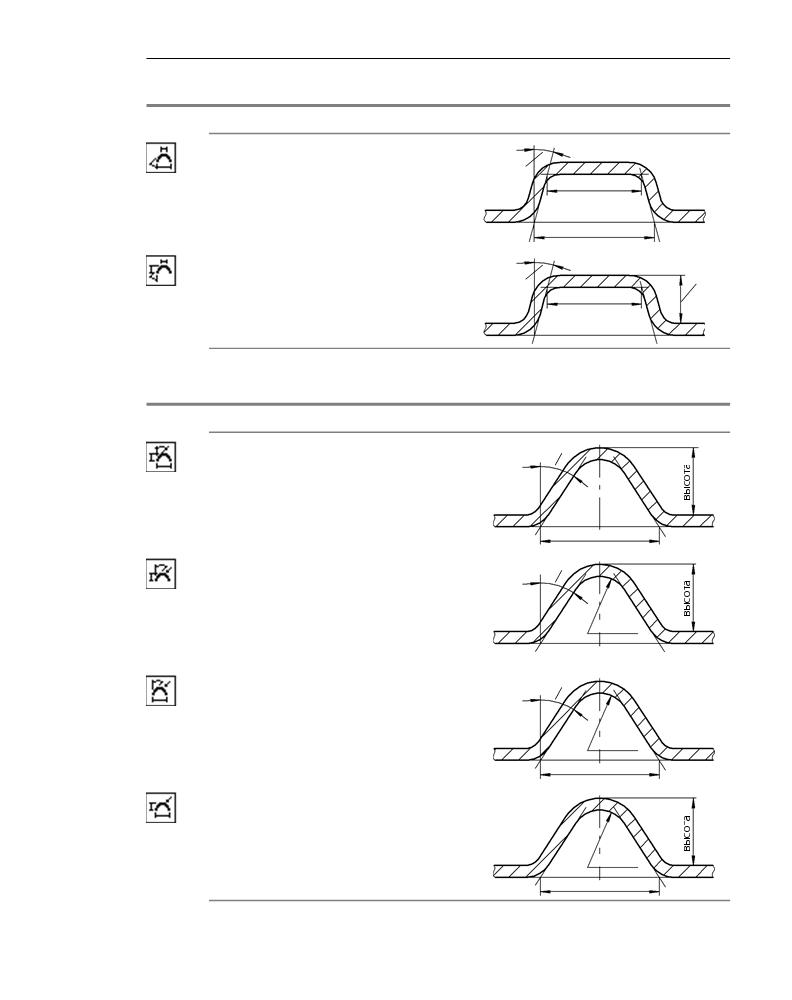

Табл. 101.7. Способы построения V образного буртика
Способ
Параметры
По высоте, углу и ширине основания
угол
ширина основания
По высоте, углу и радиусу
угол
радиус
По радиусу, углу и ширине основания
угол
радиус
ширина основания
По высоте, радиусу и ширине основания
радиус
ширина основания
229
Часть XIX. Детали из листового материала
101.4. Жалюзи
Позволяет создать в листовой детали жалюзи по прямой линии. Доступно два типа жа!
люзи:
▼ вытянутые (рис. 101.10, а),
▼ подрезанные (рис. 101.10, б).
а)
б)

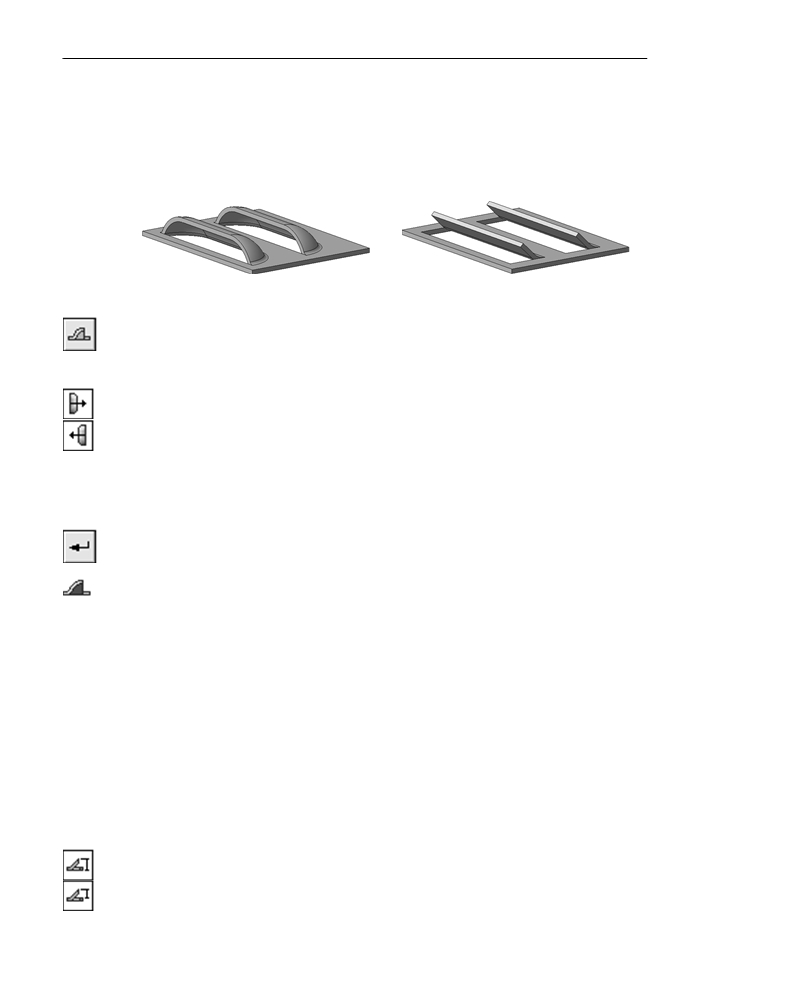

Рис. 101.10. Типы жалюзи
Чтобы построить жалюзи, вызовите команду Жалюзи.
Команда доступна, если выделен один эскиз — эскиз жалюзи. Требования к эскизу пе!
речислены в разделе 101.4.1.
Укажите направление построения (см. раздел 101.1.1 на с. 218).
Выберите положение жалюзи — справа или слева относительно отрезка в эскизе, акти!
визировав нужный переключатель в группе Положение.
Задайте высоту жалюзи (см. раздел 101.4.2).
Выберите способ построения жалюзи (см. раздел 101.4.4).
Задайте ширину жалюзи (см. раздел 101.4.4).
Настройте параметры скругления ребер основания (см. раздел 101.1.2 на с. 219).
Завершив настройку, нажмите кнопку Создать объект на Панели специального управ!
ления, чтобы подтвердить создание жалюзи.
К проектируемой листовой детали добавится новый элемент (элементы) с заданными
параметрами, а в Дереве модели появится соответствующая пиктограмма.
101.4.1.
Требования к эскизу
▼ Эскиз должен располагаться только на внешней или внутренней плоской грани листово!
го тела или листового элемента.
▼ Эскиз может содержать один отрезок или несколько отрезков.
▼ Эскиз должен полностью находиться в пределах базовой грани (т.е. не должен иметь об!
щих точек с ребрами, ограничивающими базовую грань).
▼ Отрезки в эскизе не могут пересекаться или иметь общие точки.
101.4.2.
Высота
Чтобы определить высоту жалюзи, необходимо выбрать тип размера высоты жалюзи и
ввести значение высоты.
Доступно три типа размера высоты:
▼ Полный,
▼ От грани,
230
Глава 101. Штамповочные элементы
▼ Высота прорези.
Выбрав тип размера, введите нужное значение в поле Высота. Пределы допустимых
значений высоты жалюзи зависят от толщины листового материала (S) и ширины жалю!
зи (В). Зависимость различна для разных типов размера высоты (см. таблицу 101.8).
Табл. 101.8. Пределы допустимых значений высоты жалюзи
Тип размера
Пределы значений высоты
высоты
Полный
S < H <B,
где Н — полная высота жалюзи
От грани
S < h <B&S,
где h — высота жалюзи от грани
Высота прорези
0.00 < A < B&2 S, где A — высота прорези жалюзи

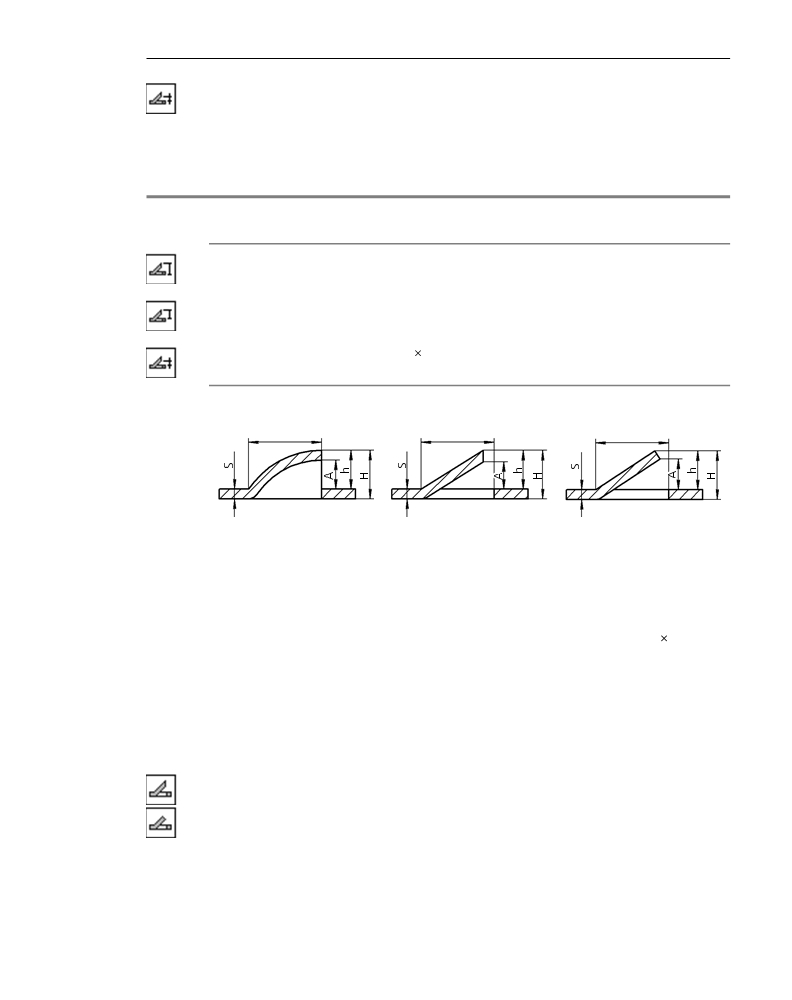

Геометрические параметры жалюзи показаны на рисунке 101.11.
B
B
B
a)
б)
в)
Рис. 101.11. Геометрические параметры жалюзи: а) вытянутых; б) подрезанных с торцем
по направлению подрезки; в) подрезанных с торцем по нормали к толщине
101.4.3. Ширина
Чтобы задать ширину жалюзи, введите нужное значение в поле Ширина. Значение ши!
рины В (см. рис. 101.11) должно удовлетворять следующему условию: B > 2 S, где S —
толщина листового материала. Для вытянутого жалюзи значение ширины должно удов!
летворять также условию B < L/2, где L — длина отрезка в эскизе жалюзи.
101.4.4. Способ построения
Чтобы задать способ построения жалюзи, разверните список Способ и выберите из него
нужную строку. Доступны два способа: Вытяжка и Подрезка.
При использовании способа Подрезка можно выбрать форму торца:
▼ По направлению подрезки или
▼ По нормали к толщине.
231
Часть XX
Вспомогательные
объекты
Глава 102.
Вспомогательные оси
Если существующих в модели ребер недостаточно для выполнения построений, вы мо!
жете создать вспомогательные оси.
Команды построения вспомогательных осей расположены в меню Операции, а кнопки
для их вызова находятся в одной группе на панели Вспомогательная геометрия.
После вызова любой команды построения вспомогательной оси требуется указать опор!
ные объекты этой оси.
Если перед вызовом команды было выделено какое!либо ребро, то оно будет восприня!
то в качестве опорного для построения оси.
Созданная ось будет показана в окне модели в виде отрезка. В Дереве модели появится
специальная пиктограмма.
Отрезок, изображающий ось, немного выступает за пределы объектов, на которых бази!
ровалось построение этой оси. Иногда для понимания расположения оси требуется, что!
бы символизирующий ее отрезок был больше (меньше) или был расположен в другом
месте оси (прямой линии). Вы можете изменить размер и положение этого отрезка, пе!
ретаскивая мышью его характерные точки (они появляются, когда ось выделена).
102.1.
Ось через две вершины
Чтобы создать вспомогательную ось, проходящую через указанные опорные точки, вы!
зовите команду Ось через две вершины.
Укажите пару точек, через которые должны проходить создаваемые оси.
Опорными точками могут служить вершины, характерные точки графических объектов
в эскизах (например, конец отрезка, центр окружности и т.п.) или начала координат.
102.2.
Ось на пересечении плоскостей
Чтобы создать вспомогательную ось, которая является линией пересечения двух вспо!
могательных плоскостей и/или плоских граней (и их продолжений) вызовите команду
Ось на пересечении плоскостей.
Укажите пару плоскостей и/или плоских граней, на пересечении которых требуется пос!
троить ось.
102.3.
Ось через ребро
Чтобы создать вспомогательную ось, которая проходит через указанное прямолинейное
ребро модели, вызовите команду Ось через ребро.
Укажите прямолинейное ребро модели, через которое должна пройти создаваемая ось.
234
Глава 102. Вспомогательные оси
102.4. Ось конической грани
Чтобы создать вспомогательную ось, которая является осью конической (а в частном
случае — цилиндрической) грани, вызовите команду Ось конической грани.
Укажите коническую грань, ось которой требуется построить.
235
Глава 103.
Вспомогательные плоскости
Если существующих в модели координатных плоскостей и плоских граней недостаточно
для выполнения построений, вы можете создать вспомогательные плоскости.
Команды построения вспомогательных конструктивных плоскостей расположены в ме!
ню Операции, а кнопки для их вызова находятся в одной группе на панели Вспомога
тельная геометрия.
После вызова любой команды построения вспомогательной плоскости требуется ука!
зать опорные объекты этой плоскости и задать ее параметры в полях на Панели свойств.
Если перед вызовом команды были выделены какие!либо объекты, они будут восприня!
ты в качестве опорных для новой плоскости.
Плоскость с заданными параметрами отображается на экране в виде фантома.
Чтобы зафиксировать эту плоскость в модели, нажмите кнопку Создать объект на Па!
нели специального управления.
Созданная плоскость будет показана в окне модели в виде прямоугольника. В Дереве
модели появится специальная пиктограмма.
Прямоугольник, изображающий плоскость, немного выступает за пределы объектов, на
которых базировалось построение этой плоскости. Иногда для понимания расположе!
ния плоскости требуется, чтобы символизирующий ее прямоугольник был больше
(меньше) или был расположен в другом месте плоскости. Вы можете изменить размер
и положение этого прямоугольника, перетаскивая мышью его характерные точки (они
появляются, когда плоскость выделена).
103.1.
Смещенная плоскость
Чтобы создать вспомогательную плоскость, расположенную на заданном расстоянии от
указанной плоскости или плоской грани детали, вызовите команду Смещенная плос
кость.
Введите в поле Расстояние значение расстояния от существующей плоскости (плоской
грани) до новой конструктивной плоскости.
Укажите опорный объект (плоскость или грань, относительно которой задается смеще!
ние новой плоскости).
Чтобы указать, по какую сторону от существующей должна быть построена новая плос!
кость, активизируйте переключатель Прямое направление или Обратное направле
ние в группе Направление смещения.
Расстояние и направление смещения можно задать с помощью характерной точки (см.
главу 94).
236
Глава 103. Вспомогательные плоскости
103.2.
Плоскость через три вершины
Чтобы создать вспомогательную плоскость, проходящую через три указанные опорные
точки, вызовите команду Плоскость через три вершины.
Опорными точками могут служить вершины, характерные точки графических объектов
в эскизах (например, конец отрезка, центр окружности и т.п.) или начала координат.
Укажите тройку точек, через которые должна пройти создаваемая плоскость.
103.3.
Плоскость под углом к другой плоскости
Чтобы создать вспомогательную плоскость, проходящую через прямолинейный объект
под заданным углом к существующему плоскому объекту, вызовите команду Плоскость
под углом к другой плоскости.
Опорным прямолинейным объектом для построения плоскости может служить ребро,
отрезок в эскизе или вспомогательная ось. Опорным плоским объектом может служить
вспомогательная плоскость или плоская грань.
Опорный прямолинейный объект должен быть параллелен опорному плоскому объекту
или принадлежать ему.
Укажите опорную плоскость (вспомогательную плоскость или плоскую грань), под уг!
лом к которой должна пройти новая плоскость.
Укажите ребро (отрезок или вспомогательную ось), через которое должна пройти новая
плоскость.
Введите в поле Угол значение угла между опорной плоскостью и создаваемой плоскос!
тью или выберите его из раскрывающегося списка.
Чтобы указать, в какую сторону от опорной плоскости должен быть отложен указанный
угол, активизируйте переключатель Прямое направление или Обратное направле
ние в группе Направление угла.
Величину и направление угла можно задать с помощью характерной точки (см.
главу 94).
103.4. Плоскость через ребро и вершину
Чтобы создать вспомогательную плоскость, проходящую через прямолинейный объект
и точку, вызовите команду Плоскость через ребро и вершину.
Опорным прямолинейным объектом для построения плоскости может служить ребро,
вспомогательная ось или отрезок в эскизе. Опорной точкой может служить вершина, ха!
рактерная точка графического объекта в эскизе (например, конец отрезка, центр окруж!
ности и т.п.) или начало координат.
Укажите опорные объекты для построения плоскости.
237
Часть XX.
Вспомогательные объекты
103.5.
Плоскость через вершину параллельно другой плоскости
Чтобы создать вспомогательную плоскость, проходящую через указанные точки парал!
лельно указанным конструктивным плоскостям или плоским граням, вызовите команду
Плоскость через вершину параллельно другой плоскости.
Опорными точками могут служить вершины, характерные точки графических объектов
в эскизах (например, конец отрезка, центр окружности и т.п.) или начала координат.
Укажите точку, через которую должна пройти новая плоскость, и существующую плос!
кость (или плоскую грань), параллельно которой должна пройти новая плоскость.
103.6.
Плоскость через вершину перпендикулярно ребру
Чтобы создать вспомогательную плоскость, проходящую через указанные точки перпен!
дикулярно указанным прямолинейным объектам, вызовите команду Плоскость через
вершину перпендикулярно ребру.
Опорными точками для построения плоскости могут служить вершины, начала коорди!
нат, характерные точки графических объектов в эскизах (концы отрезков, центры окруж!
ностей и т.п.). Опорными прямолинейными объектами могут служить ребра, конструк!
тивные оси, отрезки в эскизах.
Опорная точка необязательно должна принадлежать опорному прямолинейному объек!
ту.
Укажите опорные объекты для построения новой плоскости.
103.7.
Нормальная плоскость
Чтобы создать вспомогательную плоскость, нормальную к цилиндрической или кони!
ческой грани модели, вызовите команду Нормальная плоскость.
Укажите грань, нормально к которой должна пройти новая плоскость.
Так как к любой цилиндрической или конической поверхности можно провести множес!
тво нормальных плоскостей (все они будут проходить через ось цилиндра или конуса),
для определения одной из них требуется задать дополнительное условие. Укажите плос!
кость или плоскую грань, относительно которой будет задано положение новой плоскос!
ти.
По умолчанию новая плоскость параллельна указанному плоскому объекту (угол между
ними равен нулю). Если требуется, чтобы новая плоскость проходила под углом к ука!
занной, введите его значение в поле Угол.
Величину угла можно задать также с помощью характерной точки (см. главу 94).
Чтобы указать, в какую сторону от опорной плоскости должен быть отложен указанный
угол, активизируйте переключатель Прямое направление или Обратное направле
ние в группе Направление угла.
238
Глава 103. Вспомогательные плоскости
103.8.
Касательная плоскость
Чтобы создать вспомогательную плоскость, касательную к цилиндрической или кони!
ческой грани модели, вызовите команду Касательная плоскость.
Чтобы построить плоскость, касающуюся грани в определенном месте, требуется задать
линию касания. Линия касания определяется пересечением грани и нормальной к ней
плоскости. Поэтому перед вызовом команды Касательная плоскость в модели должна
быть построена нормальная плоскость, пересекающая нужную коническую поверхность
в месте касания. В качестве такой плоскости может выступать и плоская грань, нормаль!
ная к поверхности.
Укажите грань, касательно к которой должна пройти новая плоскость.
Затем укажите плоскость или плоскую грань, проходящую через ось этой грани (т.е. нор!
мальную к ней).
Введите в поле Угол на вкладке Параметры Панели свойств значение угла между со!
здаваемой плоскостью и плоскостью, перпендикулярной указанному плоскому объекту.
По умолчанию угол равен нулю и новая плоскость оказывается перпендикулярна указан!
ной.
Величину угла можно задать также с помощью характерной точки (см. главу 94).
Чтобы указать, по какую сторону от конической грани должна быть построена новая
плоскость, активизируйте переключатель Положение 1 или Положение 2 в группе По
ложение плоскости.
103.9. Плоскость через ребро
параллельно/перпендикулярно другому ребру
Чтобы создать вспомогательную плоскость, проходящую через указанные прямолиней!
ные объекты параллельно или перпендикулярно другим прямолинейным объектам, вы!
зовите команду Плоскость через ребро параллельно/перпендикулярно другому
ребру.
Опорными прямолинейными объектами для построения плоскости могут служить ребра,
вспомогательные оси или отрезки в эскизах.
Укажите прямолинейный объект, через который должна пройти плоскость.
Чтобы выбрать вариант построения — Параллельно или Перпендикулярно другому
прямолинейному объекту, активизируйте соответствующий переключатель в группе По
ложение плоскости.
Укажите прямолинейный объект, параллельно (или перпендикулярно) которому должна
пройти плоскость.
239
содержание .. 12 13 14 15 ..
