Водный мотоцикл Кавасаки Jet Ski. Руководство - часть 3

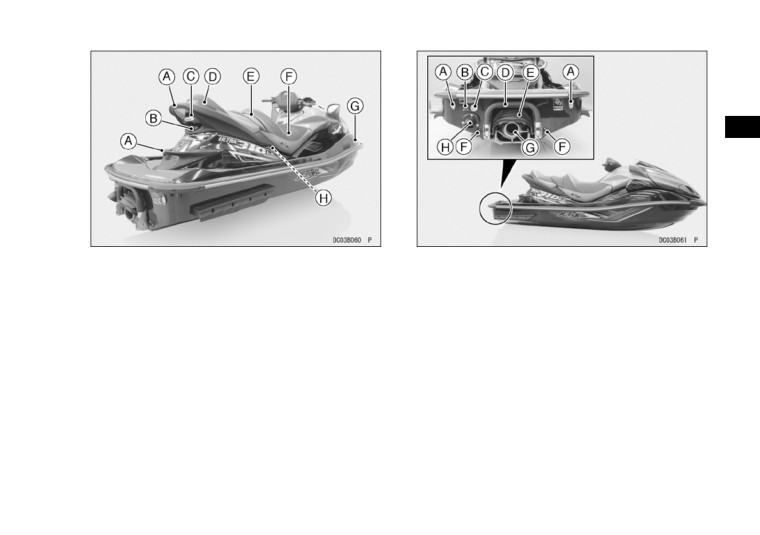

38 ОБЩИЕ СВЕДЕНИЯ
A. Поручни
A. Кормовые рымы
B. Рым для буксировки воднолыжника
B. Ступенька для подъема на борт
C. Защелка сиденья
C. Створка реверса
D. Заднее сиденье
D. Выхлопное отверстие
E. Переднее сиденье
E. Сливные винты
F. Входной патрубок для подачи воды (под
F. Поворотное сопло
крышкой люка)
G. Контрольное отверстие системы охлаждения
H. Моторный отсек
I. Ручной ремень

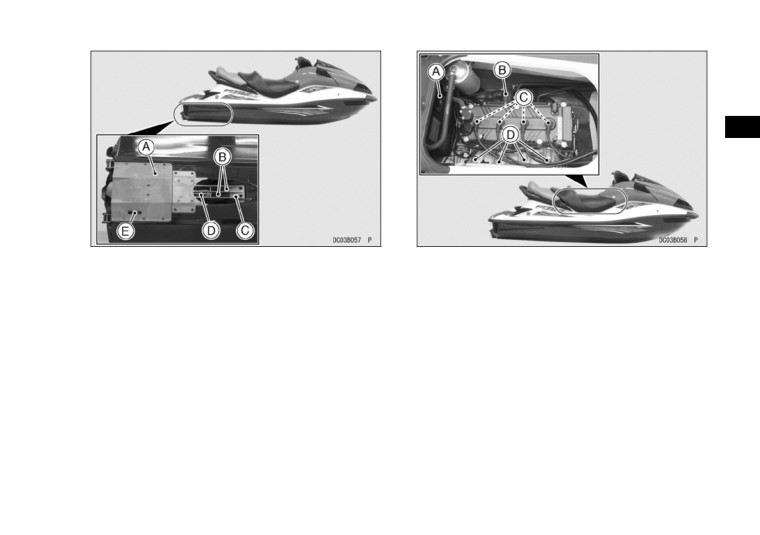

ОБЩИЕ СВЕДЕНИЯ 39
A. Плита водомета
A. Воздушная камера
B. Отверстие для забора воды
B. Выхлопная труба
C. Заборная решетка
C. Свечи зажигания
D. Ведущий вал
D. Топливные форсунки
E. Датчик скорости

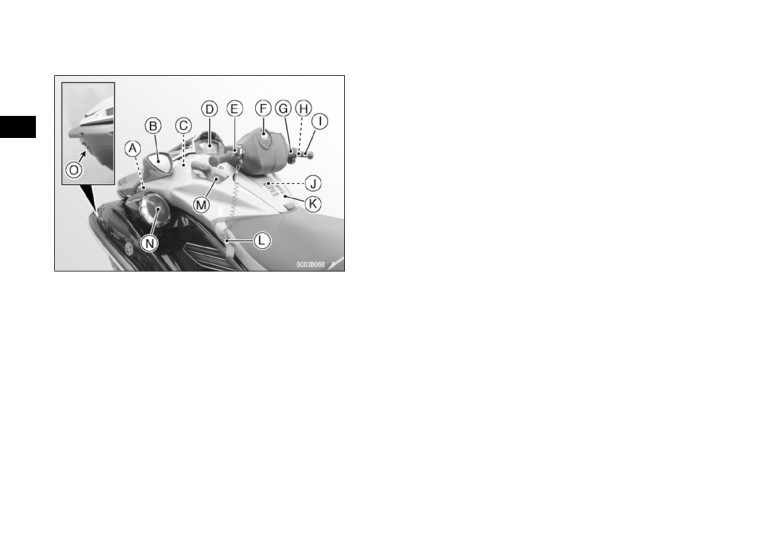

40 ОБЩИЕ СВЕДЕНИЯ
(JT1500L/M/N)
A. Аккумуляторная батарея
B. Зеркало заднего вида
C. Передний отсек для принадлежностей
D. Многофункциональный измерительный
прибор
E. Переключатель на левой рукоятке руля
Кнопка пуска и останова двигателя
Кнопка включения режима экономии топлива
Кнопка электрической системы
регулирования дифферента
F. Аудиосистема (JT1500M)
E. Переключатель на правой рукоятке руля
Кнопка электронной системы круиз-контроля
(УВЕЛ./УМЕН./УСТ.)
H. Рычаг дроссельной заслонки
I. Руль
J. Замок зажигания
K. Центральный отсек для принадлежностей
L. Ключ со шнуром для останова двигателя
M. Рычаг реверсирования
N. Динамик (JT1500M)
O. Буксировочный рым

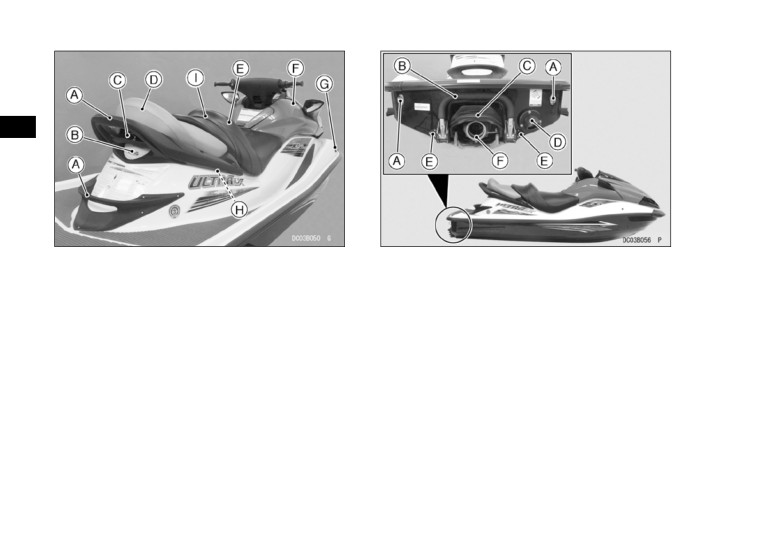

ОБЩИЕ СВЕДЕНИЯ 41
A. Поручни
A. Кормовые рымы
B. Рым для буксировки воднолыжника
B. Отверстие для промывки двигателя
C. Защелка сиденья
C. Отверстие для промывки промежуточного
D. Заднее сиденье
охладителя
E. Ручной ремень
D. Ступенька для подъема на борт
F. Переднее сиденье
E. Створка реверса
G. Контрольное отверстие системы охлаждения
F. Сливные винты
H. Моторный отсек
G. Поворотное сопло
H. Выхлопное отверстие

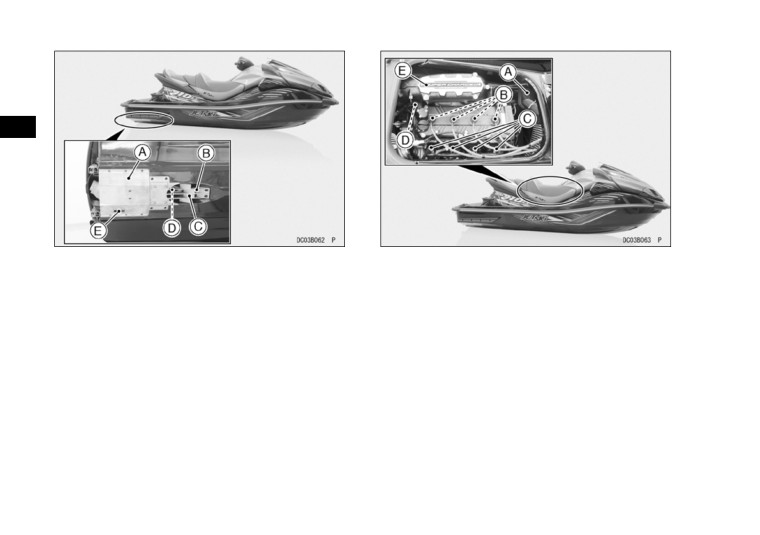

42 ОБЩИЕ СВЕДЕНИЯ
A. Плита водомета
A. Воздушная камера
B. Отверстие для забора воды
B. Свечи зажигания
C. Заборная решетка
C. Топливные форсунки
D. Ведущий вал
D. Нагнетатель наддува
E. Датчик скорости
E. Выхлопная труба
ОБЩИЕ СВЕДЕНИЯ 43

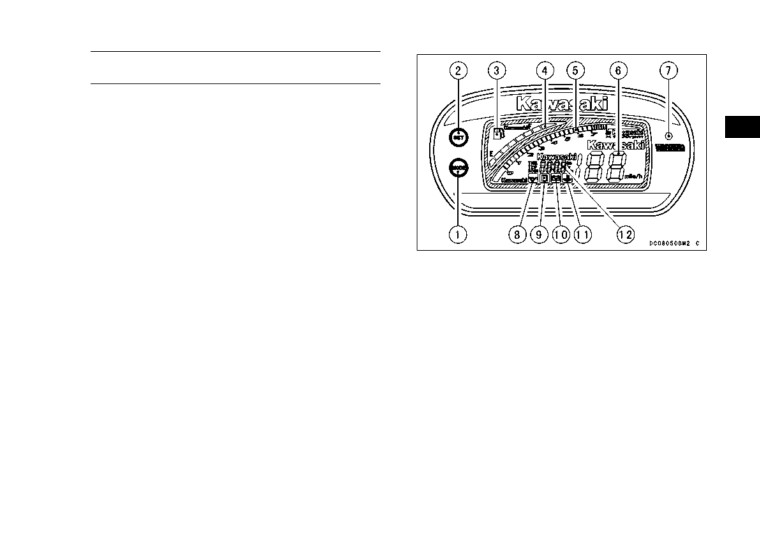

Многофункциональный измерительный
прибор (JT1500A)
На руле расположен многофункциональный измери-
тельный прибор. При выключении зажигания на панели
приборов отображаются все символы и предупреди-
тельный индикаторный сигнал, а зуммером дважды
подается звуковой сигнал. После этой процедуры са-
мопроверки на панели приборов отображаются нор-
мальные значения.
ПРИМЕЧАНИЕ
○ После остановки двигателя с помощью шнура для
остановки двигателя или кнопки стоп дисплей бу-
дет оставаться выключенным в течение 3 минут.
1. Кнопка «MODE» (Режим)
Дисплей немедленно отключится, если повернуть
2. Кнопка «SET» (Настройка)
ключ зажигания в положение «выключено».
3. Индикатор уровня топлива
○ Кнопка «MODE» (режим) остается активной при
4. Указатель уровня топлива
работе двигателя с частотой вращения до 3000
5. Тахометр
об/мин.
6. Спидометр
○ После высвечивания предупредительного индика-
7. Предупредительный индикаторный сигнал (СИД)
торного сигнала подается прерывистый звуковой
8. Индикатор давления масла двигателя
сигнал. Этот звуковой сигнал может быть выклю-
9. Индикатор FI (система впрыска топлива)
чен нажатием кнопки «SET» или «MODE».
10. Индикатор пониженного напряжения аккумуля-
○ Для выключения мигающих предупредительных ин-
торной батареи
дикаторных сигналов необходимо нажать кнопку
11. Индикатор температуры охлаждающей воды дви-
«SET» или «MODE» и удерживать не менее одной
гателя
секунды.
12. Многофункциональный дисплей
○ После этого кнопкой «MODE» будут выполняться
обычные функции.
44 ОБЩИЕ СВЕДЕНИЯ

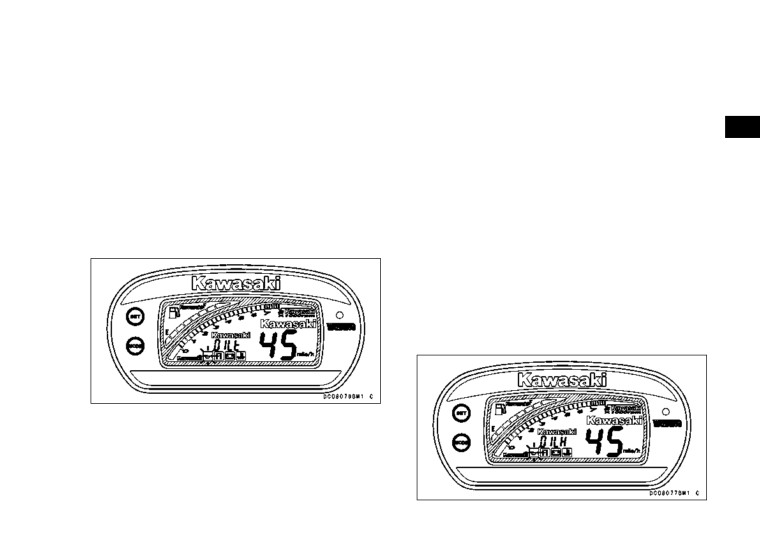

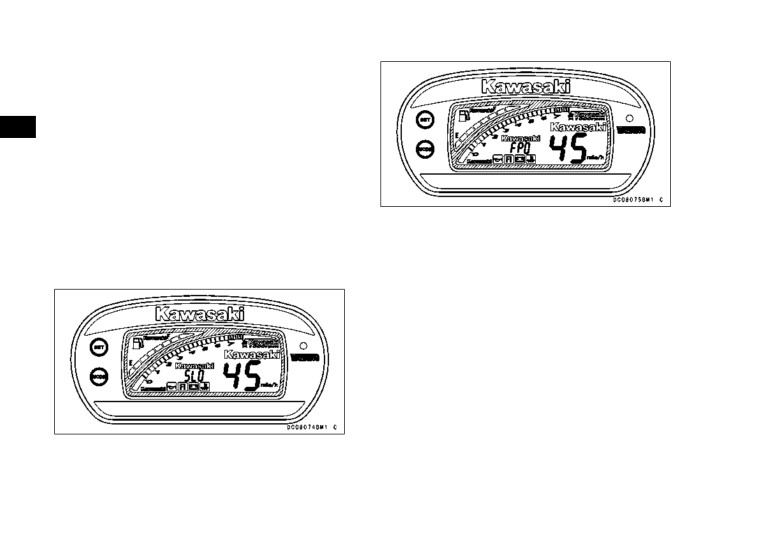

Режимы SLO и FPO
У этого водного мотоцикла есть два режима, один ис-
пользуется в случае управления неопытным водителем
(эксплуатационный режим с ограниченной мощностью
(SLO)), другой для нормальной работы (эксплуатаци-
онный режим полной мощности (FPO)).
В зависимости от своих навыков водитель может вы-
брать или эксплуатационный режим с ограниченной
мощностью (SLO), в котором ограничена максималь-
ную скорость водного мотоцикла, или обычный эксплу-
атационный режим полной мощности (FPO).
Эксплуатационный режим с ограниченной мощно-
Эксплуатационный режим с полной мощностью
стью (SLO)
(режим FPO)
В режиме SLO максимальная скорость водного мо-
Для переключения между режимами SLO и FPO
тоцикла снижена примерно на 30 %, этот режим ис-
необходимо нажать и удерживать кнопку «MODE» не
менее 7 секунд.
пользуется при управлении неопытными водителями.
Предполагается, что владелец и (или) водитель зна-
ком с режимом SLO и поможет другим понять его прин-
цип и назначение.
ПРИМЕЧАНИЕ
○ При переключении в режим SLO появляется началь-
ная заставка, как после включения зажигания, и по-
дается звуковой сигнал.
○ Затем символ «SLO» мигает каждые три секунды.
○ При переключении на нормальный эксплуатаци-
онный режим (эксплуатационный режим полной
мощности, FPO) тоже отображается начальная
заставка и подается звуковой сигнал, затем в те-
На дисплее отображен символ режима
чение двух секунд отображается символ «FPO».
ограничения мощности — SLO
Символ «FPO» отображается только один раз, ког-
да производится переключение, в последующем он
Нормальный режим работы показывается отображе-
больше не показывается.
нием FPO.
○ Если зажигание выключить, а затем снова вклю-
ОБЩИЕ СВЕДЕНИЯ 45
чить, то останется тот же самый режим, кото-
рый был выбран на момент выключения.
○ В режиме SLO вся приборная панель и другие функции
работают так же, как и в нормальном режиме (FPO).
Спидометр
Спидометром отображается скорость водного мото-
цикла. При выполнении крутых поворотов скорость на
спидометре может быть от 6 до 12 миль/ч (от 10 до 20
км/ч) ниже фактической скорости.

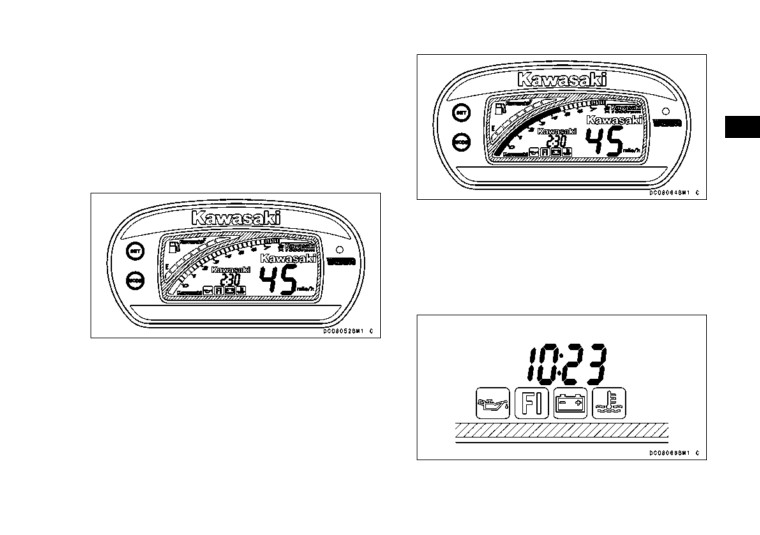

Многофункциональный дисплей
Часы, время, счетчик пройденного пути и счетчик
моточасов будут отображены около спидометра. Пе-
реключение между этими режимами производится
последовательно, при нажатии и удерживании кнопки
«MODE» дольше 1 секунды.
Часы
ПРИМЕЧАНИЕ
○ Показания спидометра могут быть изменены
с миль/ч на км/ч, и наоборот, более подробная инфор-
мация приведена в разделе «Счетчик моточасов».
Тахометр
На тахометре отображается фактическая частота
вращения двигателя в оборотах в минуту (об/мин). Уве-

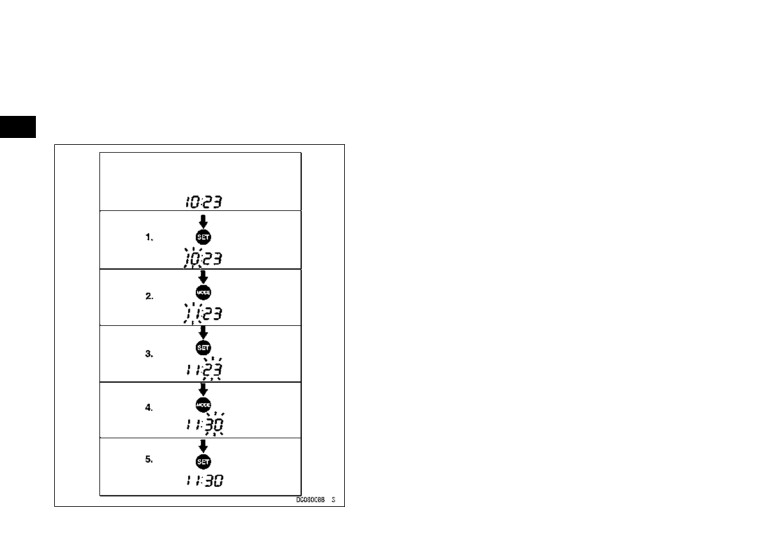

1. Нажмите и удерживайте кнопку «SET» дольше двух
личение или уменьшение производится через каждые
333 об/мин в диапазоне от 0 до 7000 об/мин и через
секунд. Начнут мигать цифры, указывающие часы.
каждые 167 об/мин в диапазоне от 7000 до 8000 об/мин.
2. Нажмите кнопку «MODE», чтобы выставить час.
46 ОБЩИЕ СВЕДЕНИЯ
3. Нажмите кнопку «SET». Указывающие час цифры
ПРИМЕЧАНИЕ
прекращают мигать и начинают мигать цифры ми-
○ Короткими нажатиями кнопки «MODE» произво-
нут.
дится изменение часа или минут в пошаговом режи-
4. Нажмите кнопку «MODE», чтобы выставить минуты.
ме. При нажатии и удерживании кнопки изменение
5. Нажмите кнопку «SET». Минуты прекращают ми-
часа или минут производится непрерывно.
гать, и часы начинают работать.
○ При выключенном зажигании часы работают от
резервного источника питания.
○ При отключении аккумуляторной батареи пока-
зание часов сбрасывается на 12:00; после подклю-
чения аккумуляторной батареи часы начинают
работать снова.
Таймер
Таймером отображается время, которое прошло с по-
следнего обнуления.
Чтобы обнулить таймер:
1. Нажмите и удерживайте кнопку «SET». Вся выве-
денная на дисплей информация в этом режиме на-
чинает мигать.
2. Через две секунды дисплей прекращает мигать,
а цифры, показывающие час и минуты, сбрасывают-
ся на 00:00, после чего начинается отсчет времени,
если двигатель работает. Отсчет будет производить-
ся до следующего обнуления.
ПРИМЕЧАНИЕ
○ Когда отсчет времени достигает 99:59, значение
сбрасывается на 00:00 и отсчет начинается за-
ново.
○ При отключении аккумуляторной батареи показа-
ние таймера сбрасывается на 00:00.
ОБЩИЕ СВЕДЕНИЯ 47
Счетчик суточного пробега
На счетчике суточного пробега показывается прой-
денное с последней установки счетчика на нуль рас-
стояние.
Для сброса счетчика суточного пробега выполните
указанные ниже действия.
1. Нажмите и удерживайте кнопку «SET». Вся выве-
денная на дисплей информация в этом режиме на-
чинает мигать.
2. Через две секунды показание счетчика суточного
пробега перестанет мигать и будет установлено на
000.0, после начала движения водного мотоцикла
начнется новый отсчет. Отсчет будет производиться
до следующего обнуления.
ПРИМЕЧАНИЕ
○ Данные сохраняются с помощью резервного источ-
ника питания, если зажигание выключено.
○ Счетчик суточного пробега может быть сброшен
во время остановки водного мотоцикла, новый от-
счет начнется сразу же после начала движения.
○ Когда на счетчике суточного пробега будет до-
стигнуто показание 999.9 во время движения во-
дного мотоцикла, оно будет сброшено на 000.0
и начнется новый отсчет.
○ При отключении аккумуляторной батареи показа-
ние счетчика сбрасывается на 000.0.
48 ОБЩИЕ СВЕДЕНИЯ

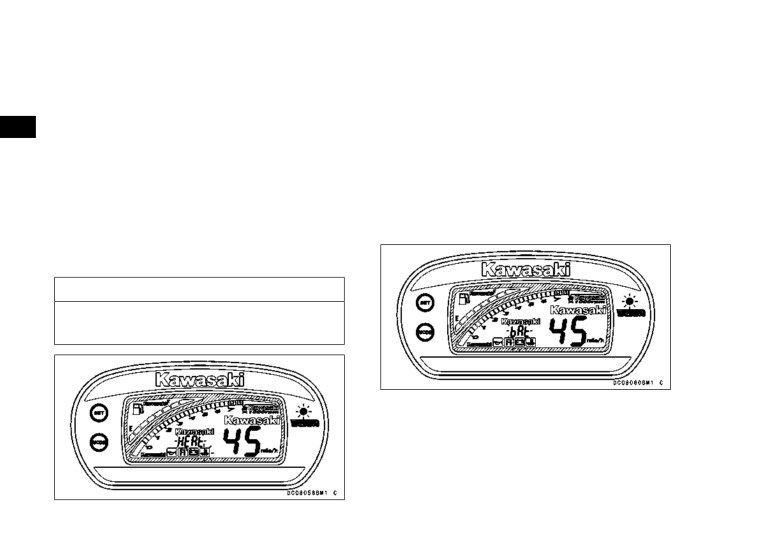

Счетчик моточасов
Счетчиком моточасов показывается общее количе-
ство часов работы двигателя водного мотоцикла. Этот
счетчик не может обнуляться.
ПРИМЕЧАНИЕ
○ Данные сохраняются, даже если аккумуляторная
батарея отключена.
○ Когда достигается значение 9999, производится
сброс на 0000 и начинаются новый отсчет часов
работы водного мотоцикла.
Единицы измерения счетчика моточасов могут быть
изменены нажатием и удерживанием кнопки «SET»
(настройка) более 3 секунд. Единицы измерения из-
меняется в следующем порядке.
ОБЩИЕ СВЕДЕНИЯ 49

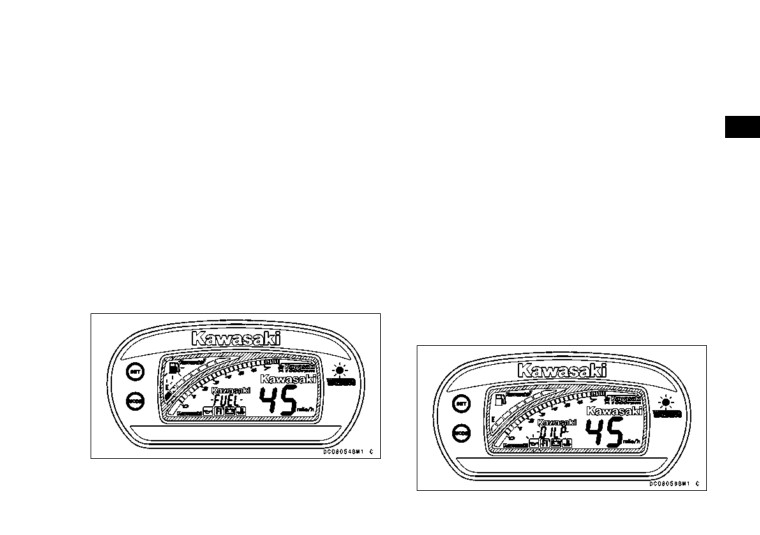

Индикатор указателя уровня топлива, символ
Индикатор давления масла двигателя, символ
«FUEL» и предупредительный индикаторный
«OILP» и предупредительный индикаторный
сигнал
сигнал
Уровень топлива в баке показывается отдельными
Если давление в системе смазки двигателя недоста-
сегментами. Когда топливный бак полон, отображены
точное, начинают мигать предупредительный индика-
все сегменты. По мере расхода топлива число види-
торный сигнал, индикатор давления масла двигателя,
мых сегментов уменьшается. Начинают мигать инди-
символ «OILP» и подается звуковой сигнал. При этом
катор низкого уровня топлива и последний сегмент,
частота вращения двигателя автоматически снижает-
когда остается высвеченным только 1 сегмент (метка
ся до 3000 об/мин. Немедленно вернитесь на берег
E). Мигает предупредительный индикаторный сигнал
и залейте в двигатель масло (см. раздел «Моторное
и «FUEL» (топливо), подается звуковой сигнал. Для
масло» в главе ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И
выключения звукового сигнала следует нажать и удер-
РЕГУЛИРОВКА). Для выключения звукового сигнала
живать любую кнопку больше одной секунды. Когда
следует нажать и удерживать любую кнопку больше
они начинают мигать, в баке остается 16 литров (4,23
одной секунды.
галлона США) топлива. Снизьте наполовину скорость
и заправьте топливный бак как можно скорее, так как
ПРИМЕЧАНИЕ
на этом водном мотоцикле нет запасного бака (см. раз-
○ Будет гореть сигнальная лампа низкого уровня
делы «Топливо» и «Органы управления»).
масла, если водный мотоцикл был опрокинут и за-
тем перевернут в исходное положение при вклю-
ченном зажигании.
50 ОБЩИЕ СВЕДЕНИЯ
Индикатор температуры охлаждающей воды дви-
Индикатор разрядки батареи, символ «bAt» и пред-
гателя, символ «HEAt» и предупредительный
упредительный индикаторный сигнал
индикаторный сигнал
Загорается красный предупредительный индика-
Если температура охлаждающей воды двигателя ста-
торный сигнал, начинают мигать индикатор разрядки
новится слишком высокой, то для предупреждения води-
батареи и символ «bAt» при одновременной подаче
теля начинает мигать предупредительный индикаторный
зуммером звуковых сигналов для предупреждения
сигнал и индикатор температуры охлаждающей воды
водителя, когда напряжение аккумуляторной батареи
двигателя с одновременной подачей зуммером звуко-
опускается ниже 12 вольт. Если они начинают мигать,
вых сигналов. При этом частота вращения двигателя
немедленно вернитесь на берег.
автоматически снижается до 3000 об/мин. Немедленно
Демонтируйте с водного мотоцикла аккумуляторную
вернитесь на берег и проверьте систему охлаждения
батарею и произведите ее зарядку. Для выключения
на предмет засорения (см. раздел «Специальные про-
звукового сигнала следует нажать и удерживать любую
цедуры» в главе «Инструкция по эксплуатации»). Для
кнопку больше одной секунды.
выключения звукового сигнала следует нажать и удер-
живать любую кнопку больше одной секунды.
УВЕДОМЛЕНИЕ
Не используйте водный мотоцикл до выяснения
причин перегрева, чтобы избежать повреждения
двигателя.
ОБЩИЕ СВЕДЕНИЯ 51
Индикатор температуры масла двигателя, символ
Индикатор перегрева масла двигателя, символ
«OILt» и предупредительный индикаторный сиг-
«OILH» и предупредительный индикаторный
нал
сигнал
Если датчик температуры масла двигателя неиспра-
Если температура масла двигателя становится
вен, загорается предупредительный индикатор и на-
слишком высокой, начинает мигать предупредитель-
чинают мигать индикатор давления масла двигателя
ный индикаторный сигнал и индикатор давления масла
и символ «OILt» с одновременной подачей зуммером
двигателя при одновременной подаче зуммером зву-
звуковых сигналов. При этом частота вращения двига-
ковых сигналов для предупреждения водителя. Также
теля автоматически снижается до 3000 об/мин.
начинает мигать символ «OILH».
Немедленно вернитесь на берег и обратитесь к офи-
При этом частота вращения двигателя автоматически
циальному дилеру Kawasaki для проверки водного мо-
снижается до 3000 об/мин. Немедленно вернитесь на
тоцикла JET SKI и определения причин неисправности.
берег и проверьте систему охлаждения на наличие за-
Для выключения звукового сигнала следует нажать
сорения и уровень масла в двигателе. Если проблема
и удерживать любую кнопку больше одной секунды.
отличается от указанной выше, обратитесь к официаль-
ному дилеру Kawasaki для проверки водного мотоцикла
и определения причин неисправности. (См. ПОИСК И
УСТРАНЕНИЕ НЕПОЛАДОК для выяснения причин,
если частота вращения двигателя не увеличивается
выше 3000 об/мин).
Для выключения звукового сигнала следует нажать
и удерживать любую кнопку больше одной секунды.
содержание .. 1 2 3 4 ..
