Водный мотоцикл Кавасаки Jet Ski. Руководство - часть 4
52 ОБЩИЕ СВЕДЕНИЯ
Индикатор системы впрыска топлива, символ «FI»
Многофункциональный измерительный
и предупредительный индикаторный сигнал
прибор (JT1500K)
В случае неисправности элементов топливной си-
стемы для предупреждения водителя начинает мигать
На руле расположен многофункциональный измери-
предупредительный индикаторный сигнал, индикатор
тельный прибор. При включении зажигания на панели
FI и символ «FI» с одновременной подачей зуммером
приборов отображаются все символы и предупреди-
тельный индикаторный сигнал, а зуммером дважды
звуковых сигналов.
подается звуковой сигнал. После этой процедуры са-
Немедленно вернитесь на берег и обратитесь к офи-
циальному дилеру Kawasaki для проверки водного мо-
мопроверки на панели приборов отображаются нор-
тоцикла JET SKI и определения причин неисправности.
мальные значения.
Для выключения звукового сигнала следует нажать
и удерживать любую кнопку больше одной секунды.
ПРИМЕЧАНИЕ
В зависимости от неисправности частота вращения
○ После остановки двигателя с помощью шнура для
двигателя может быть автоматически снижается до
остановки двигателя или кнопки стоп дисплей бу-
3000 об/мин.
дет оставаться выключенным в течение 3 минут.
○ Кнопка «MODE» (режим) остается активной при
работе двигателя с частотой вращения до 3000
об/мин.
○ После высвечивания сигнальной лампы зуммером
подается прерывистый звуковой сигнал. Этот
звуковой сигнал может быть выключен нажатием
кнопки «SET» или «MODE».
○ Для выключения мигающих предупредительных ин-
дикаторных сигналов необходимо нажать кнопку
«SET» или «MODE» и удерживать не менее одной
секунды.
○ После этого кнопкой «MODE» будут выполняться
обычные функции.
ОБЩИЕ СВЕДЕНИЯ 53
1. Кнопка «MODE» (режим)
4. Предупредительный индикатор «проверьте
2. Кнопка «SET» (настройка)
двигатель»
3. Многофункциональный дисплей
5. Индикатор температуры охлаждающей воды
Часы
двигателя
Время, счетчик пройденного пути и счетчик
6. Индикатор иммобилайзера
моточасов
7. Предупредительный индикаторный сигнал
Тахометр (численное значение)
(СИД)
Максимальная скорость и частота
8. Индикатор пониженного напряжения
вращения двигателя
аккумуляторной батареи
Температура воды
9. Индикатор давления масла двигателя
Температура наружного воздуха
10. Спидометр
Расход топлива
11. Тахометр
12. Указатель уровня топлива
54 ОБЩИЕ СВЕДЕНИЯ
Спидометр
Тахометр
Спидометром отображается скорость водного мото-
Тахометром показывается частота вращения дви-
цикла. При выполнении крутых поворотов скорость на
гателя в оборотах в минуту (об/мин). На правой сто-
спидометре может быть от 6 до 12 миль/ч (от 10 до 20
роне шкалы тахометра расположена так называемая
км/ч) ниже фактической скорости.
«красная зона». При работе двигателя в красной зоне
частота вращения двигателя выше максимальной ре-
комендованной частоты вращения, рабочие характери-
стики двигателя при этом также неудовлетворительные.
A. Спидометр
ПРИМЕЧАНИЕ
○ Показания спидометра могут быть изменены
A. Тахометр
с миль/ч на км/ч и наоборот, более подробная ин-
B. Красная зона
формация приведена в разделе «Счетчик моточа-
сов».
УВЕДОМЛЕНИЕ
○ Диапазон индикации скорости — от 0 до 67 миль/
час (от 0 до 108 км/ч).
При работе с частотой вращения в «красной зоне»
○ Если скорость выше 67 миль/час (108 км/ч), показа-
двигатель перегружен и это может привести к се-
ние спидометра блокируется на этом значении.
рьезному повреждению двигателя. Для предот-
○ Если скорость ниже 3 миль/час (3 км/ч), на прибор-
вращения повреждения двигателя не допускайте
ной панели отображается 0 миль/час (0 км/ч).
увеличения частоты вращения до красной зоны.
ОБЩИЕ СВЕДЕНИЯ 55
Многофункциональный дисплей
Ниже спидометра будут отображены часы, время,
счетчик суточного пробега, счетчики моточасов, та-
хометр, максимальная скорость и частота вращения
двигателя, температура воды, температура наружного
воздуха и два счетчика расхода топлива. Переключе-
ние дисплея производится нажатием кнопки «MODE».
Переключение между этими режимами производится
последовательно, при нажатии и удерживании кнопки
«MODE» дольше 2 секунд.
Часы
1. Нажмите и удерживайте кнопку «SET» дольше двух
секунд. Начнут мигать цифры, указывающие часы.
2. Нажмите кнопку «MODE», чтобы выставить час.
3. Нажмите кнопку «SET». Указывающие час цифры
ПРИМЕЧАНИЕ
прекращают мигать и начинают мигать цифры ми-
○ Короткими нажатиями кнопки «MODE» произво-
нут.
дится изменение часа или минут в пошаговом режи-
4. Нажмите кнопку «MODE», чтобы выставить минуты.
ме. При нажатии и удерживании кнопки изменение
5. Нажмите кнопку «SET». Минуты прекращают ми-
часа или минут производится непрерывно.
гать, и часы начинают работать.
56 ОБЩИЕ СВЕДЕНИЯ
○ При выключенном зажигании часы работают от
резервного источника питания.
○ При отключении аккумуляторной батареи показа-
ние часов сбрасывается на 12:00. После подклю-
чения аккумуляторной батареи часы начинают
работать снова.

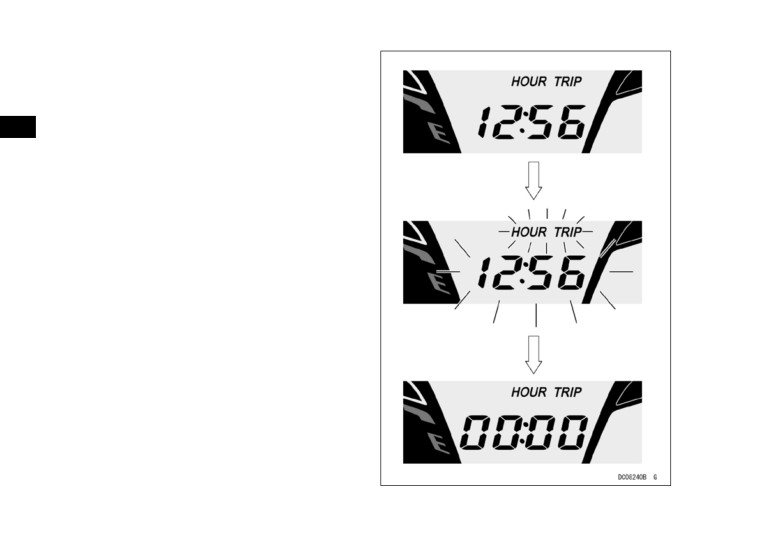

Таймер
Таймером отображается время, которое прошло с по-
следнего обнуления.
Чтобы обнулить таймер:
1. Нажмите и удерживайте кнопку «SET». Вся выведен-
ная на дисплей информация в этом режиме начинает
мигать.
2. Через две секунды мигание дисплея прекращается,
показывающие час и минуты цифры сбрасываются
на 00:00, после чего начинается отсчет времени, если
двигатель работает. Отсчет будет производиться до
следующего обнуления.
ПРИМЕЧАНИЕ
○ Когда отсчет времени достигает 99:59, значение
сбрасывается на 00:00 и отсчет начинается за-
ново.
○ При отключении аккумуляторной батареи показа-
ние таймера сбрасывается на 00:00.
ОБЩИЕ СВЕДЕНИЯ 57

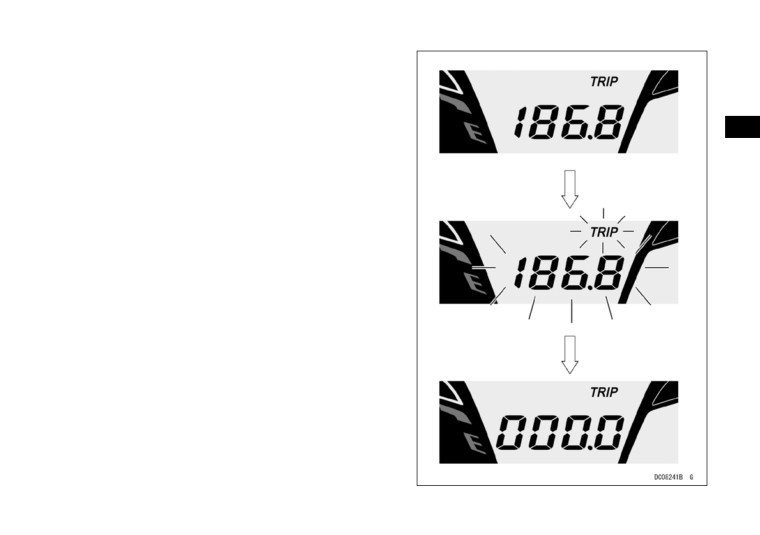

Счетчик суточного пробега
Счетчиком суточного пробега показывается прой-
денное с последней установки счетчика на нуль рас-
стояние.
Для сброса счетчика суточного пробега выполните
указанные ниже действия.
1. Нажмите и удерживайте кнопку «SET». Вся выведен-
ная на дисплей информация в этом режиме начинает
мигать.
2. Через две секунды показание счетчика суточного
пробега перестанет мигать и будет установлено на
000.0, после начала движения водного мотоцикла
начнется новый отсчет. Отсчет будет производиться
до следующего обнуления.
ПРИМЕЧАНИЕ
○ Данные сохраняются с помощью резервного источ-
ника питания, если зажигание выключено.
○ Счетчик суточного пробега может быть сброшен
во время остановки водного мотоцикла, новый от-
счет начнется сразу же после начала движения.
○ Когда на счетчике суточного пробега будет до-
стигнуто показание 999.9 во время движения во-
дного мотоцикла, оно будет сброшено на 000.0
и начнется новый отсчет.
○ При отключении аккумуляторной батареи показа-
ние счетчика сбрасывается на 000.0.
58 ОБЩИЕ СВЕДЕНИЯ

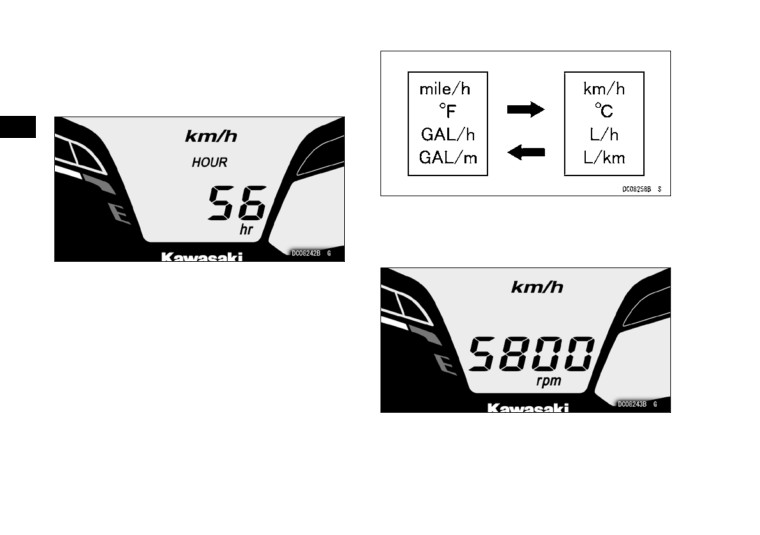

Счетчик моточасов
Счетчиком моточасов показывается общее количе-
ство часов работы двигателя водного мотоцикла. Этот
счетчик не может обнуляться.
Тахометр (численное значение)
Тахометром показывается частота вращения двига-
теля в оборотах в минуту (об/мин).
ПРИМЕЧАНИЕ
○ Данные сохраняются, даже если аккумуляторная
батарея отключена.
○ Когда достигается значение 9999, производится
сброс на 0000 и начинаются новый отсчет часов
работы водного мотоцикла.
Единицы измерения счетчика моточасов могут быть
изменены нажатием и удерживанием кнопки «SET»
более 3 секунд. Единицы измерения изменяется в сле-
дующем порядке.
ОБЩИЕ СВЕДЕНИЯ 59

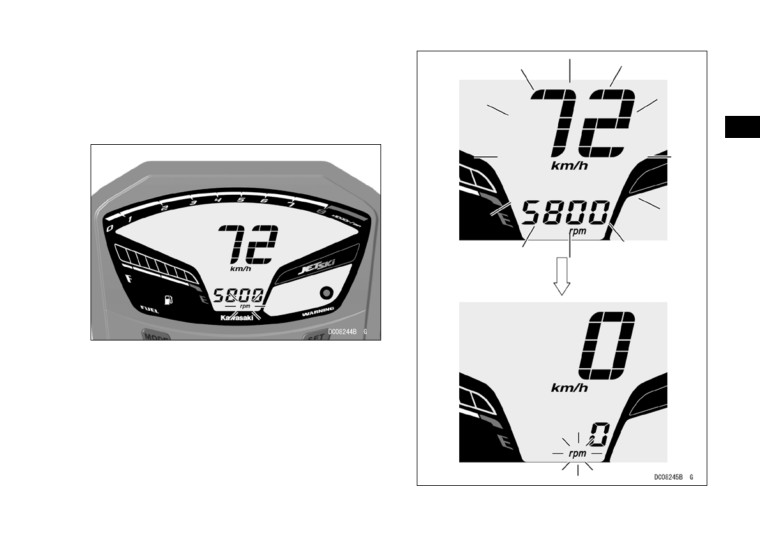

Максимальная скорость и частота вращения дви-
гателя
Отображается наибольшая скорость, которая была
зарегистрирована после последнего обнуления, и со-
ответствующая ей частота вращения двигателя. В этом
режиме мигает символ «rpm».
Для сброса этих показаний необходимо выполнить
приведенные ниже действия.
1. Нажмите и удерживайте кнопку «SET». Вся выведен-
ная на дисплей информация в этом режиме начинает
мигать.
2. Через две секунды дисплей перестает мигать и по-
казания сбрасываются на 0.
60 ОБЩИЕ СВЕДЕНИЯ

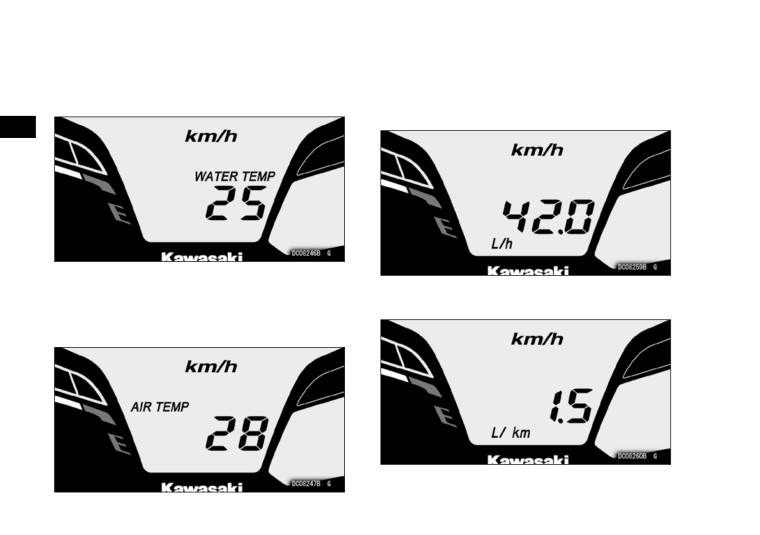

Температура воды
Расход топлива
Здесь отображается температура забортной воды
Здесь отображается численное значение двух типов
в градусах Цельсия (или Фаренгейта), значение обнов-
измерения расхода топлива. Первый — расход топлива
ляется каждые 5 секунд.
в час.
Единицы измерения — л/ч или галл./ч.
Температура наружного воздуха
Второй — расход топлива на единицу расстояния.
Здесь отображается температура окружающего воз-
Единицы измерения — л/км или галл./милю.
духа в градусах Цельсия (или Фаренгейта), значение
обновляется каждые 5 секунд.
Значение расхода топлива обновляется каждую се-
кунду.
ОБЩИЕ СВЕДЕНИЯ 61

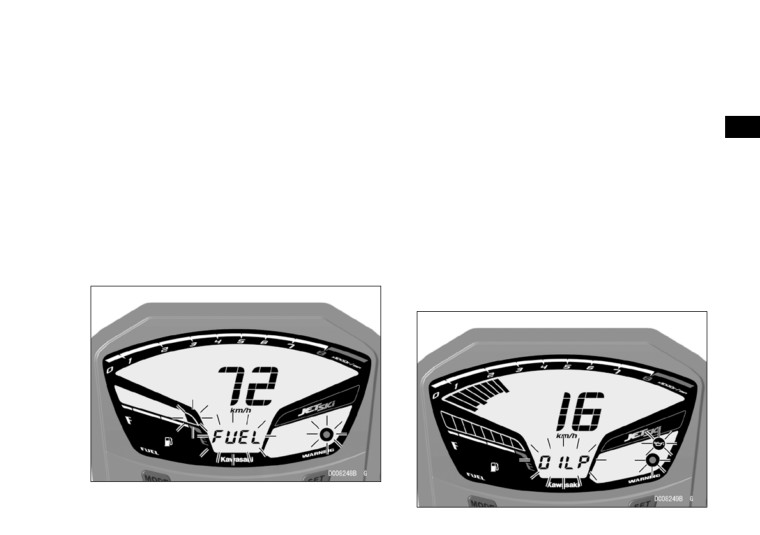

Индикатор указателя уровня топлива, символ «FUEL»
Индикатор давления масла двигателя, символ «OILP»
и предупредительный индикаторный сигнал
и предупредительный индикаторный сигнал
Уровень топлива отображается с помощью сег-
Если давление в системе смазки двигателя недостаточ-
ментов. Когда топливный бак полон, отображены все
ное, загорается предупредительный индикаторный сигнал
сегменты. По мере расхода топлива число видимых
и начинают мигать индикатор давления масла двигателя
сегментов уменьшается. Когда остается последний сег-
и символ «OILP», зуммером подается звуковой сигнал.
мент, он начинает мигать. Мигает предупредительный
При этом частота вращения двигателя автоматически
индикаторный сигнал и «FUEL», зуммером подается
снижается до 3000 об/мин. Немедленно вернитесь на бе-
звуковой сигнал. Для выключения звукового сигнала
рег и залейте в двигатель масло (см. раздел «Моторное
следует нажать и удерживать любую кнопку больше
масло» в главе ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕ-
одной секунды. Индикатор низкого уровня топлива
ГУЛИРОВКА). Для выключения звукового сигнала следует
начинает мигать когда в баке остается 28 литров (7,4
нажать и удерживать любую кнопку больше одной секунды.
галлона США) топлива. Снизьте наполовину скорость
и заправьте топливный бак как можно скорее, так как
ПРИМЕЧАНИЕ
на этом водном мотоцикле нет запасного бака (см. раз-
○ Будет гореть сигнальная лампа низкого уровня
делы «Топливо» и «Органы управления»).
масла, если водный мотоцикл был опрокинут и за-
тем перевернут в исходное положение при вклю-
ченном зажигании.
62 ОБЩИЕ СВЕДЕНИЯ
Индикатор температуры охлаждающей воды дви-
Индикатор разрядки батареи, символ «bAt» и пред-
гателя, символ «HEAt» и предупредительный
упредительный индикаторный сигнал
индикаторный сигнал
Загорается красный предупредительный индикатор-
Если температура охлаждающей воды двигателя ста-
ный сигнал, начинают мигать индикатор разрядки бата-
новится слишком высокой, то для предупреждения води-
реи и символ «bAt» при одновременной подаче зумме-
теля начинает мигать предупредительный индикаторный
ром звуковых сигналов для предупреждения водителя,
сигнал и индикатор температуры охлаждающей воды
когда напряжение аккумуляторной батареи опускается
двигателя с одновременной подачей зуммером звуко-
ниже 11,5 вольт. Если мигает индикатор разрядки бата-
вых сигналов. При этом частота вращения двигателя
реи, немедленно возвратитесь на берег.
автоматически снижается до 3000 об/мин. Немедленно
Демонтируйте с водного мотоцикла аккумуляторную
вернитесь на берег и проверьте систему охлаждения
батарею и произведите ее зарядку. Для выключения
на предмет засорения (см. раздел «Специальные про-
звукового сигнала следует нажать и удерживать любую
цедуры» в главе «Инструкция по эксплуатации»). Для
выключения звукового сигнала следует нажать и удер-
кнопку больше одной секунды.
живать любую кнопку больше одной секунды.
УВЕДОМЛЕНИЕ
Не используйте водный мотоцикл до выяснения причин
перегрева, чтобы избежать повреждения двигателя.
ОБЩИЕ СВЕДЕНИЯ 63

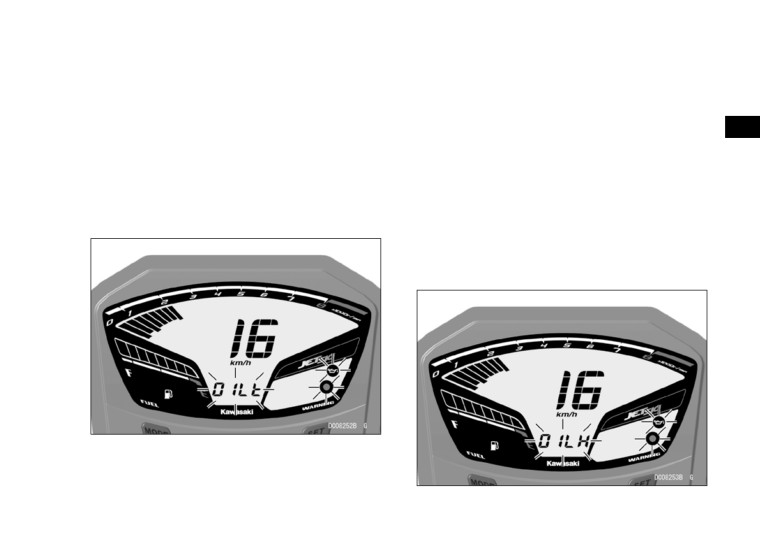

Индикатор температуры масла двигателя, символ
дикатор и начинает мигать индикатор давления масла
«OILt» и предупредительный индикаторный сигнал
двигателя с одновременной подачей звукового сигнала
для предупреждения водителя. Также начинает мигать
Если датчик температуры масла двигателя неиспра-
вен, загорается предупредительный индикатор и на-
символ «OILH».
При этом частота вращения двигателя автоматически
чинают мигать индикатор давления масла двигателя
снижается до 3000 об/мин. Немедленно вернитесь на
и символ «OILt» с одновременной подачей зуммером
берег и проверьте систему охлаждения на наличие
звуковых сигналов. При этом частота вращения двига-
засорения и уровень масла в двигателе. Если при-
теля автоматически снижается до 3000 об/мин.
Немедленно вернитесь на берег и обратитесь к офи-
чина иная, кроме забитой системы охлаждения или
низкого уровня масла, доставьте водный мотоцикл JET
циальному дилеру Kawasaki для проверки водного мо-
SKI на проверку официальным дилером Kawasaki для
тоцикла JET SKI и определения причин неисправности.
определения причины неисправности (см. ПОИСК И
Для выключения звукового сигнала следует нажать
УСТРАНЕНИЕ НЕПОЛАДОК для примеров, когда часто-
и удерживать любую кнопку больше одной секунды.
та вращения двигателя автоматически ограничивается
3000 об/мин).
Для выключения звукового сигнала следует нажать
и удерживать любую кнопку больше одной секунды.
Индикатор перегрева масла двигателя, символ «OILH»
и предупредительный индикаторный сигнал
Если температура масла двигателя становится
слишком высокой, загорается предупредительный ин-
64 ОБЩИЕ СВЕДЕНИЯ
Предупредительный индикатор «проверьте двига-
Индикатор усилителя иммобилайзера, символ
тель», символ «FI» и предупредительный инди-
«Innb» и предупредительный индикаторный
каторный сигнал
сигнал
В случае неисправности элементов топливной си-
В случая неисправности усилителя системы иммо-
стемы для предупреждения водителя начинает мигать
билайзера начинают мигать предупредительный инди-
предупредительный индикаторный сигнал, предупре-
каторный сигнал, индикатор иммобилайзера и символ
дительный индикатор «проверьте двигатель» и сим-
«Innb», зуммером подаются звуковые сигналы. Обра-
вол «FI» с одновременной подачей зуммером звуковых
титесь к официальному дилеру Kawasaki, чтобы про-
сигналов.
верить водный мотоцикл.
Немедленно вернитесь на берег и обратитесь к офи-
Для выключения звукового сигнала следует нажать
циальному дилеру Kawasaki для проверки водного мо-
и удерживать любую кнопку больше одной секунды.
тоцикла JET SKI и определения причин неисправности.
Для выключения звукового сигнала следует нажать
и удерживать любую кнопку больше одной секунды.
В зависимости от неисправности частота вращения
двигателя может быть автоматически снижается до
3000 об/мин.
ОБЩИЕ СВЕДЕНИЯ 65
Индикатор соответствия кода иммобилайзера, сим-
Индикатор нарушения коммуникации, символ «Err»
вол «I9nI» и предупредительный индикаторный
и предупредительный индикаторный сигнал
сигнал
При нарушении коммуникации между многофункци-
Если используется другой ключ, кроме зарегистри-
ональным измерительным прибором и электронным
рованного на водном мотоцикле, начинают мигать
блоком управления (ЭБУ) загорается предупредитель-
предупредительный индикаторный сигнал, индикатор
ный индикаторный сигнал, начинают мигать предупре-
иммобилайзера и символ «I9nI» с одновременной по-
дительный индикатор «проверьте двигатель» и символ
дачей зуммером звукового сигнала.
«Err», подаются звуковые сигналы зуммера. Обрати-
тесь к официальному дилеру Kawasaki, чтобы прове-
рить водный мотоцикл.
Для выключения звукового сигнала следует нажать
и удерживать любую кнопку больше одной секунды.
содержание .. 2 3 4 5 ..
