Мотовездеход Honda TRX700XX. Руководство - часть 35

Обслуживание мотовездехода Honda

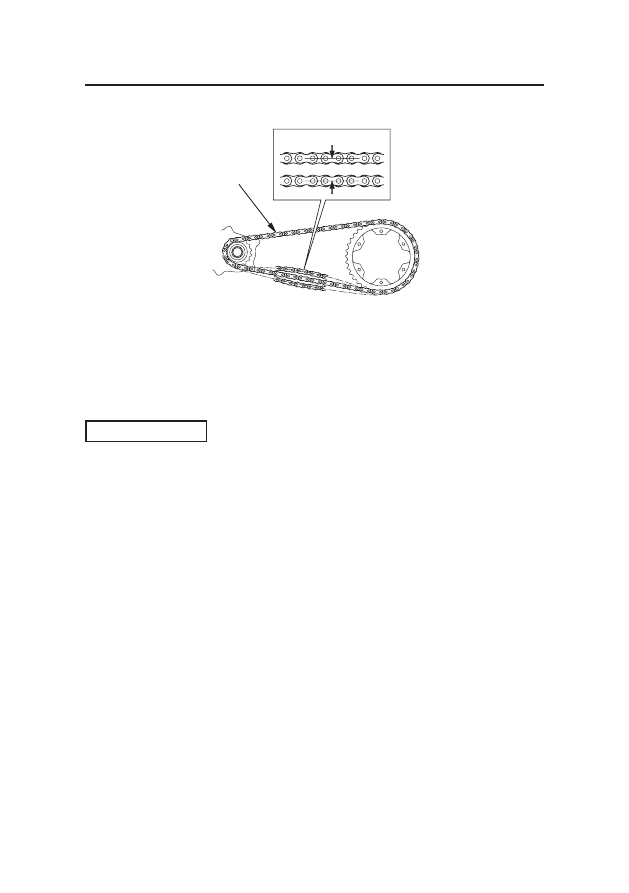

Приводная цепь

ЛЕВАЯ СТОРОНА



(1) приводная цепь

2.  Прогиб цепи проверяется на различных участках цепи. Прогиб приво-

дной цепи не должен изменяться. Если прогиб увеличен только в не-
которых секторах цепи, это означает что несколько звеньев «закисли» и
заедают. «Закисание» и заедание часто можно устранить смазкой.

ПРИМЕЧАНИЕ

Превышение максимально допустимого прогиба цепи может привести к повреж-
дению кожухов двигателя.

3. Осматривайте приводную цепь на предмет наличия следующего:

 поврежденных роликов



•

 ослабших осей



•

сухих или заржавевших звеньев



•

закисших или заедающих звеньев



•

чрезмерного износа



•

повреждённых или отсутствующих уплотнительных колец



•

Приводная цепь (см. стр. 149) с повреждёнными роликами, ослабшими
осями или отсутствующими стопорными кольцами подлежит замене. Цепь
с отсутствием смазки или со следами ржавчины требует дополнительной
смазки (см. стр. 148). «Закисшие» или заедающие звенья должны быть
тщательно смазаны и «разработаны». При необходимости отрегулируйте
прогиб цепи.

(1)

10 — 30 мм
(0,4 — 1,2 дюйма)

Обслуживание мотовездехода Honda

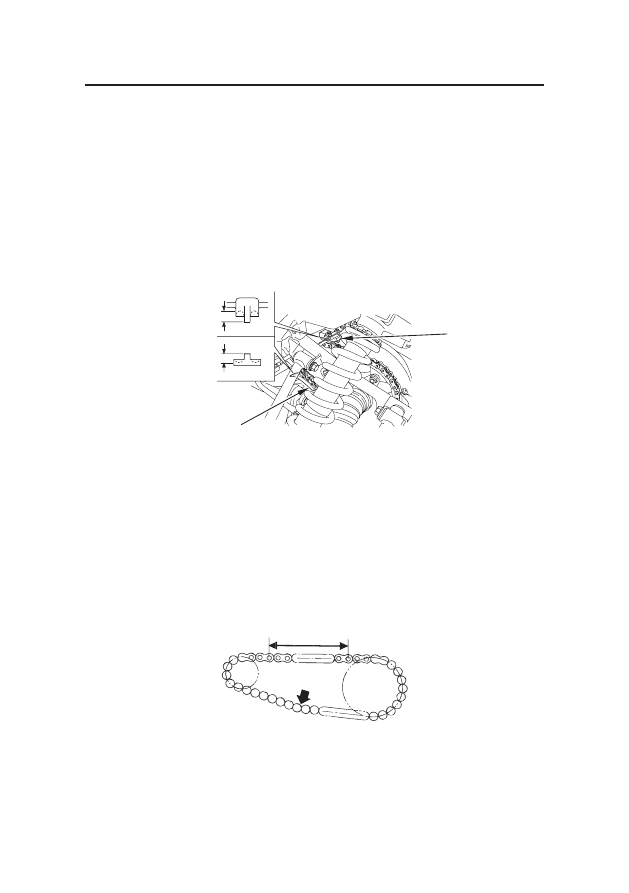

4.  Проверьте верхнюю (2) и нижнюю (3) направляющие приводной цепи

на наличие износа.
Измерьте глубину канавок верхней и нижней направляющих приво-
дной цепи.
Направляющая, глубина канавок которой достигла допустимого
предела, а именно 10 мм (0,4 дюйма) в верхней направляющей и 8 мм
(0,3 дюйма) в нижней, подлежит замене. Для проведения этой работы
обратитесь к официальному дилеру Honda.

ЛЕВАЯ СТОРОНА

(2) верхняя направляющая приводной цепи
(3) нижняя направляющая приводной цепи

5.  На натянутой нижней и верхней части цепи измерьте длину 21 звена,

от центров роликов. Превышение максимально допустимого значе-
ния указывает на чрезмерный износ цепи и необходимость ее замены.
Предельно допустимое значение:





319,1 мм (12,56 дюймов)

                                                     измерьте длину 21 звена

(продолжение на следующей странице)

Приводная цепь

(2)

(3)

10 мм
(0,4 дюйма)

8 мм
(0,3 дюйма)

146 Обслуживание мотовездехода Honda

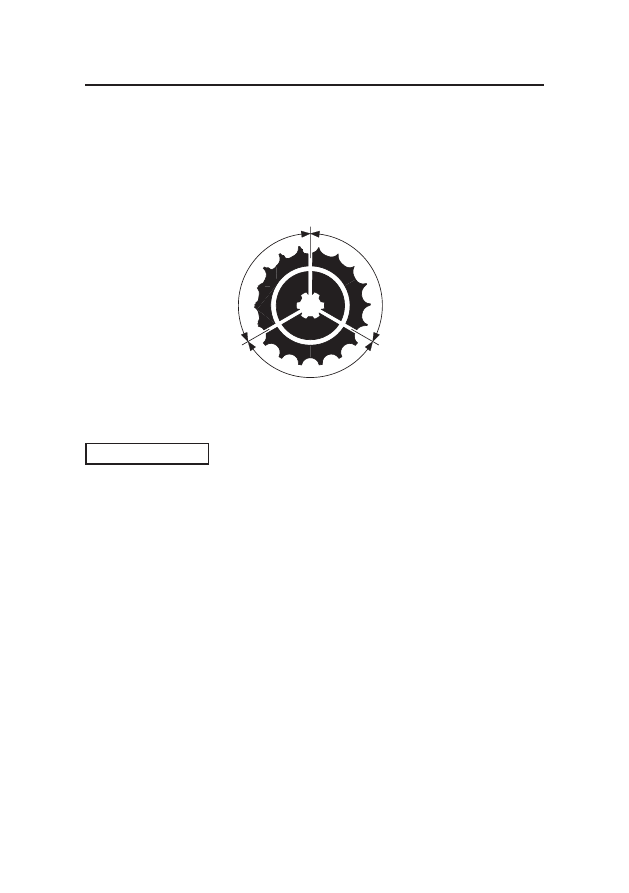

6.  Осмотрите зубья передней и задней звездочки на предмет наличия

повреждений либо чрезмерного износа. При необходимости замены
изношенной звездочки обратитесь к официальному дилеру Honda.

Зубья звёздочки в нормальном состоянии

ИСПРАВНО

ПРИМЕЧАНИЕ

Использование новой приводной цепи совместно с изношенными звездочками при-
ведет к преждевременному выходу приводной цепи из строя.

Приводная цепь

ЗАМЕНА

ЗАМЕНА

Повреждённые зубья
звёздочки

Изношенные зубья

звёздочки

Обслуживание мотовездехода Honda

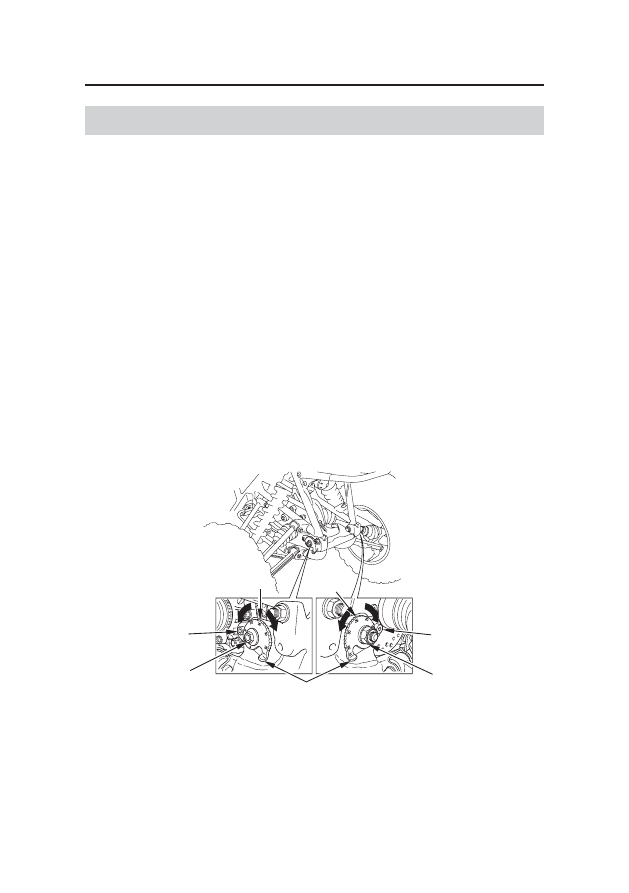

Регулировка

Ознакомьтесь с правилами техники безопасности на стр. 77.

1.  Ослабьте стяжную гайку (1) внешнего корпуса, удерживая стяжной

болт (2).

2.  Для увеличения (А) или уменьшения (В) прогиба поворачивайте оба –

правый и левый – регуляторы цепи (3). Отрегулируйте прогиб нижней
ветви приводной цепи по центру между звездочками.

3.  После регулировки убедитесь, что установочные метки (4) регулятора

совместились со стопорными болтами (5) с обоих сторон от корпуса.

4.  Повторно проверьте прогиб приводной цепи (стр. 143).

5.  Затяните гайку корпуса предписанным моментом, удерживая стяжной

болт крепления корпуса:





88 Н

y м (9,0 кгс y м, 65 фунт y фут)

Если при установке не использовался динамометрический ключ, как
можно скорее обратитесь к официальному дилеру Honda для проверки
правильности сборки.

СЗАДИ

(1) стяжная гайка
(2) стяжной болт корпуса
(3) регуляторы прогиба

(4) установочные метки
(5) стопорные болты

Приводная цепь

(2)

(5)

(5)

(1)

(4)

(4)

(3)

(B)

(B)

(A)

(A)
