140 Обслуживание мотовездехода Honda

Ознакомьтесь с правилами техники безопасности на стр. 77.

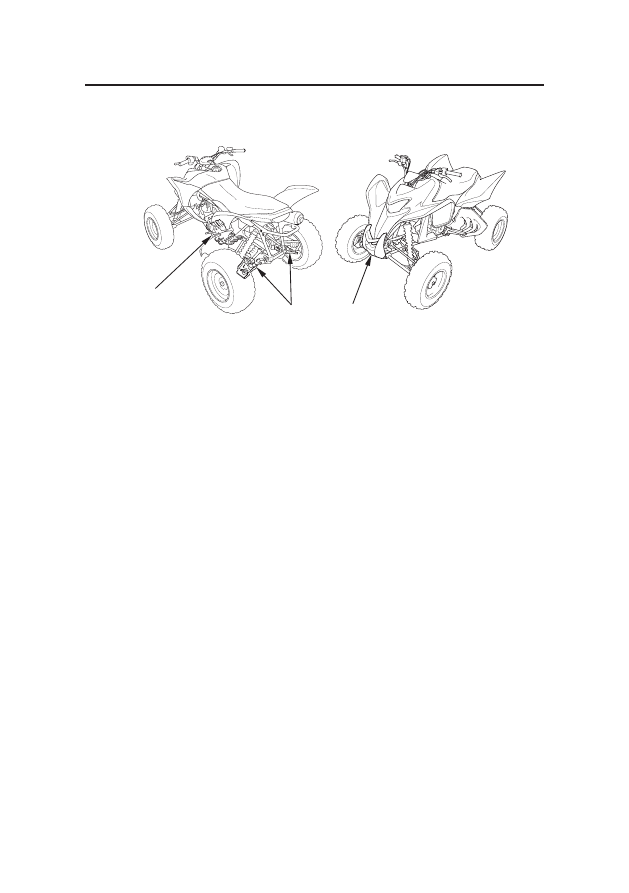

(1) защита картера двигателя
(2) задние защитные панели днища

(3) передняя направляющая пластина
       (передняя несущая труба)

Защита двигателя (1) служит для защиты картера двигателя и рамы. Задние
защитные панели (2) защищают задний нижний рычаг и пыльники веду-
щих осей. Передняя направляющая пластина (передняя несущая труба) (3)
защищает раму и передний нижний рычаг.

Проверьте состояние передней и задних защитных панелей днища и
передней направляющей пластины (передней несущей трубы) на нали-
чие трещин, повреждений или незатянутых соединений в соответствии с
регламентом технического обслуживания.

При наличии трещин и иных повреждений панели защиты и передняя
направляющая пластина (передняя несущая труба) подлежат замене. Если
ослабли соединения болтов крепления панели защиты и передней направ-
ляющей пластины (передней несущей трубы), подтяните их.

Защита днища

(2)

(1)

(3)

Обслуживание мотовездехода Honda

Ознакомьтесь с правилами техники безопасности на стр. 77.

Скрепер заднего кулака защищает задний нижний рычаг и задний кулак, а
также счищает грязь с внутреннего обода заднего колеса. Скорость износа
скрепера зависит от стиля вождения и дорожных условий. При эксплуата-
ции мотовездехода по грязи или воде износ скребка увеличивается.

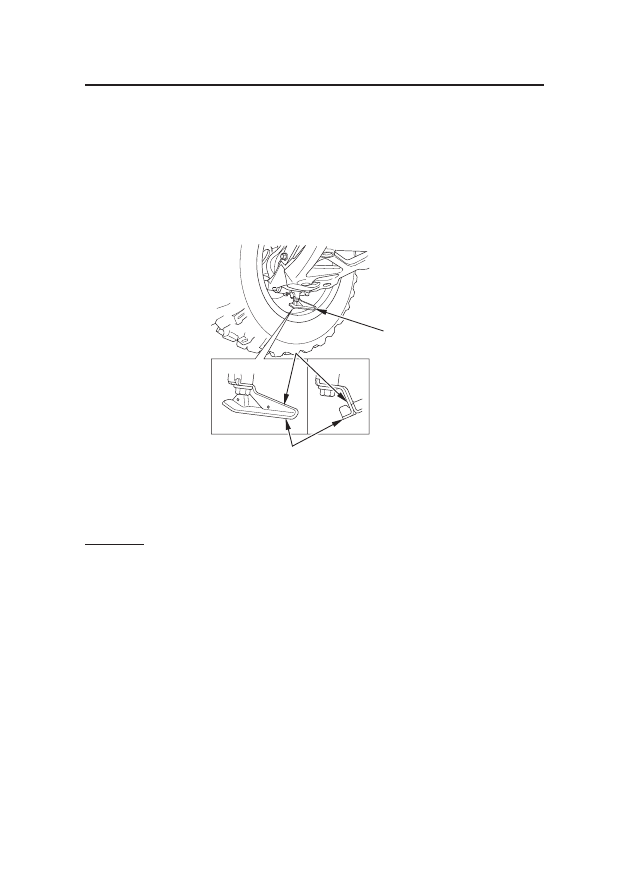

СЗАДИ СПРАВА
(Левый аналогичен)

(1) скрепер заднего кулака
(2) точка предельного износа

(3) поверхность вертикальной
       стенки

Проверка
Проверяйте скрепер (1) заднего кулака на предмет наличия трещин,
повреждений и незатянутых соединений в соответствии с Регламентом
технического обслуживания.
Если скрепер заднего кулака поврежден или точка предельного износа (2)
достигла поверхности вертикальной стенки (3), скрепер следует заменить.
Для выполнения этой операции обратитесь к вашему дилеру Honda.

Скрепер заднего кулака

(1)

(2)

142 Обслуживание мотовездехода Honda

Пыльники ведущих осей

Ознакомьтесь с правилами техники безопасности на стр. 77.

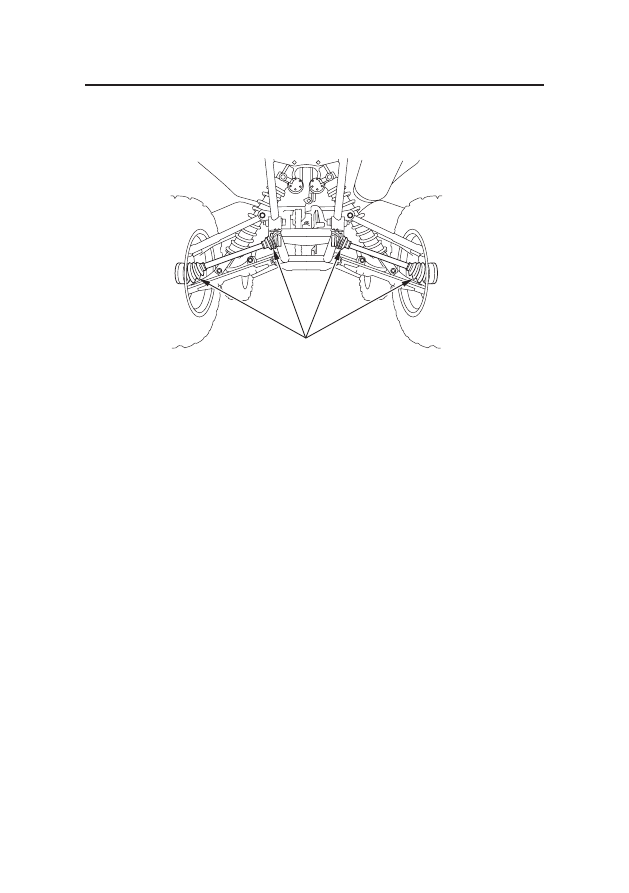

СЗАДИ



(1) резиновые пыльники ведущих осей

Проверьте пыльники ведущих осей (1) на предмет наличия повреждений
либо утечки смазки. При необходимости замены пыльников обратитесь к
официальному дилеру Honda.

(1)

Обслуживание мотовездехода Honda

Цепь привода (с заклепочным соединением звеньев) соединяет переднюю
и заднюю звездочки. Цепь данного мотовездехода снабжена миниатюр-
ными уплотнительными кольцами между пластинами звеньев, которые
способствуют продлению срока службы цепи и служат для защиты цепи от
влаги и грязи.

Срок службы приводной цепи зависит от её правильной смазки и регули-
ровки. Неправильное обслуживание может привести к преждевременному
износу или повреждению приводной цепи или звёздочек.

Проверка, регулировка и смазка приводной цепи должны проводиться во
время осмотра перед поездкой (стр. 31).

Выполняйте эти работы чаще, если мотовездеход эксплуатируется в жёст-
ких условиях, а также во влажных или пыльных регионах.

Перед выполнением работ по обслуживанию приводной цепи остановите
двигатель и включите нейтральную передачу.

Нет необходимости снимать приводную цепь для выполнения работ по ее
техническому обслуживанию в соответствии с Регламентом обслуживания.

Проверка

Ознакомьтесь с правилами техники безопасности на стр. 77.

1.  Проверьте прогиб нижней ветви приводной цепи (1) по центру между

звёздочками. Приводная цепь считается правильно отрегулированной,
если при вертикальном приложении усилия руки прогиб составляет:





10-30 мм (0,4-1,2 дюймов)

Приводная цепь
