Мотовездеход Honda TRX700XX. Руководство - часть 5

Индикаторы и органы управления

Органы управления и функции

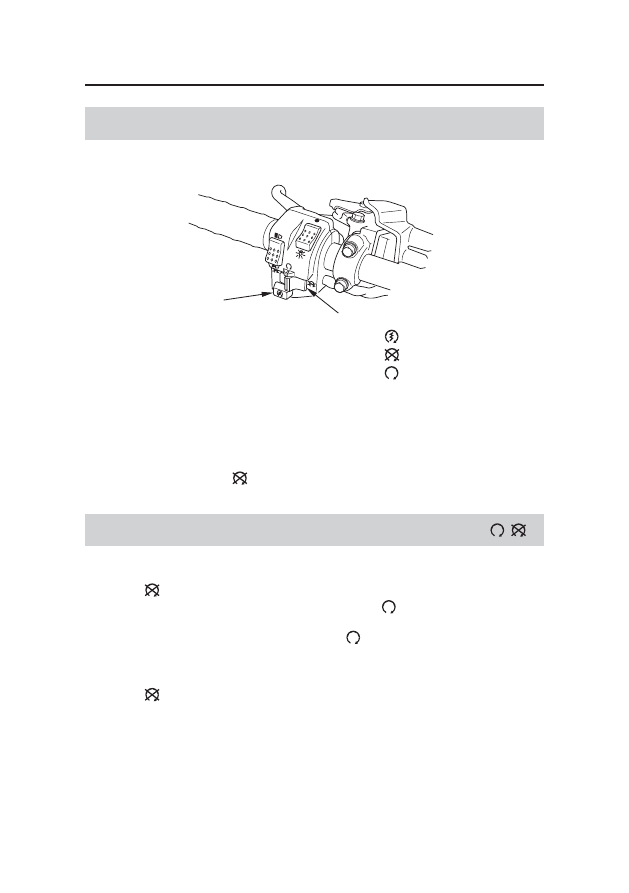

Кнопка стартера

ЛЕВАЯ РУКОЯТКА

(1) кнопка стартера
(2) выключатель двигателя

Кнопка стартера (1) используется для запуска двигателя. Двигатель запу-
скается нажатием на кнопку. Процедуру запуска см. на стр. 50.

При нажатии на кнопку стартера электродвигатель стартера начинает
проворачивать вал двигателя. Если выключатель двигателя находится в по-
ложении OFF (ВЫКЛ) (

), стартер не функционирует, даже если нажать

на кнопку стартера.

Выключатель двигателя

Выключатель двигателя (2) служит для экстренной остановки двигателя.
Для остановки двигателя переместите выключатель в положение OFF
(ВЫКЛ) (

). Двигатель не запустится, если выключатель двигателя не

будет находиться в положении RUN (РАБОТА) (

). Во всех штатных

режимах, даже при остановленном двигателе, данный выключатель должен
находиться в положении RUN (РАБОТА) (

).

Если мотовездеход остановлен и при этом ключ зажигания находится в
положении ON (ВКЛ) (

Ι ), а выключатель двигателя в положении OFF

(ВЫКЛ) (

), это может привести к разряду аккумуляторной батареи. Для

предотвращения разряда батареи ключ зажигания следует установить в по-
ложение OFF (ВЫКЛ) (

{).

(1)

(2)

START (ПУСК ДВИГАТЕЛЯ)

OFF (ВЫКЛ)

RUN (РАБОТА)

Индикаторы и органы управления

Органы управления и функции

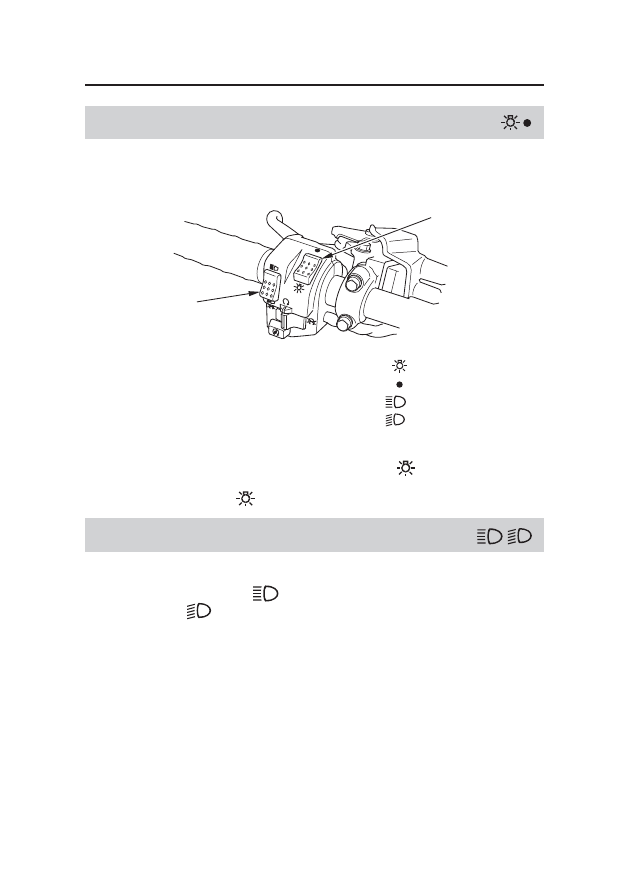

Переключатель приборов наружного освещения/сигнализации



ЛЕВАЯ РУКОЯТКА

(1) выключатель фары
(2) переключатель ближнего и дальнего света фары

Выключатель фары (1) служит для включения ON (

) и выключения OFF

(

z) фары. Для включения или выключения фары переведите выключатель

в положение ON (ВКЛ) (

) или OFF (ВЫКЛ) (

z), соответственно.

Переключатель света фар

Данный выключатель (2) служит для переключения ближнего и дальнего
света фар. Положение HI (

) соответствует дальнему свету фар,

положение LO (

) соответствует ближнему свету фар.

(1)

(2)

ON
OFF
HI
LO

ON (ВКЛ)

OFF (ВЫКЛ)

HI (ДАЛЬН.)

LO (БЛИЖН.)

Индикаторы и органы управления

Органы управления и функции

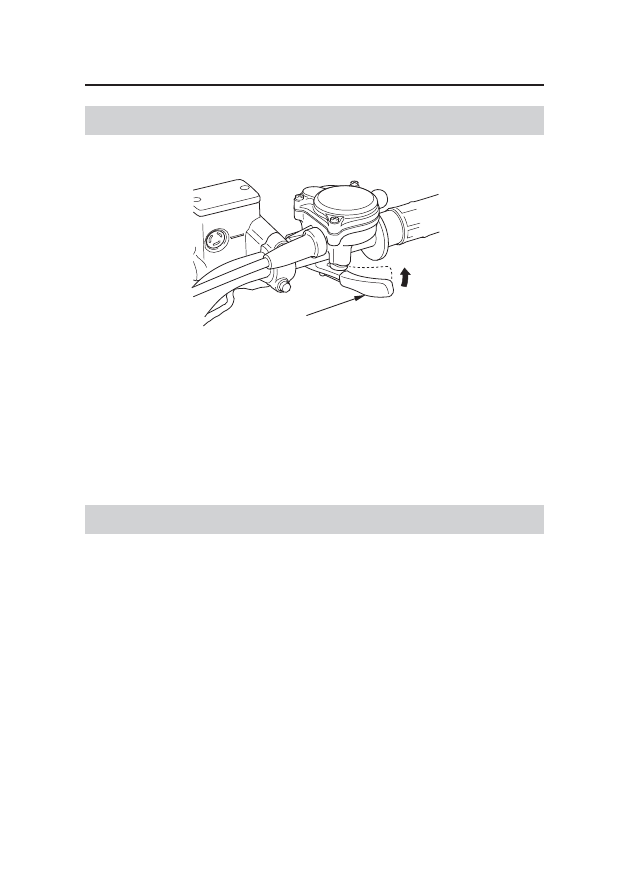

Рычаг акселератора

ПРАВАЯ РУКОЯТКА

(1) рычаг акселератора
(А) чтобы открыть дроссельную заслонку

Рычаг акселератора служит для управления частотой вращения вала дви-
гателя. Для увеличения частоты вращения вала двигателя нажмите на ры-
чаг (1) акселератора большим пальцем. Для уменьшения частоты вращения
вала двигателя убавьте усилие на рычаге акселератора. Если вы снимите
большой палец с рычага, дроссельная заслонка автоматически закроется
(положение холостого хода двигателя).

Рычаг сцепления / рычаг стояночного тормоза

Рычаг сцепления/рычаг стояночного тормоза служит для выключения
сцепления при переключении передач. Перед переключением передачи
полностью выжмите рычаг. После переключения плавно отпустите рычаг.
См. раздел «Сцепление»  на стр. 115.

(1)

(A)

Индикаторы и органы управления

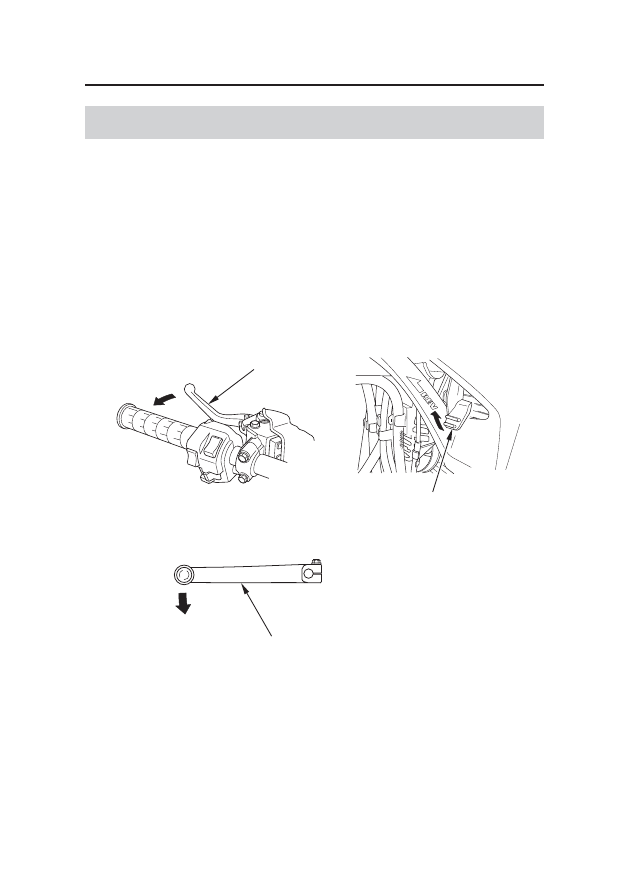

Рычаг включения передачи заднего хода

Рычаг (1) включения передачи заднего хода расположен справа под то-
пливным баком и используется для включения передачи заднего хода. Для
включения передачи заднего хода остановите мотовездеход и выжмите
рычаг сцепления /стояночного тормоза (2). Отпустите рычаг сцепления/
стояночного тормоза, одновременно нажимая на педаль заднего тормоза
правой ногой. Перенесите вашу правую руку с рычага акселератора на
рычаг включения передачи заднего хода.  Поворачивая рычаг включения
передачи заднего хода, нажмите рычаг (3) переключения передач для
включения передачи заднего хода (находится ниже первой передачи).
См. Движение задним ходом стр. 55.

(1) рычаг включения передачи заднего хода



(3) рычаг переключения

(2) рычаг сцепления / рычаг стояночного тормоза

Органы управления и функции

(1)

(2)

(3)

ЛЕВАЯ РУКОЯТКА

ЛЕВАЯ СТОРОНА

Задний ход

ПРАВАЯ СТОРОНА
