Мотовездеход Honda TRX700XX. Руководство - часть 4

Индикаторы

Индикаторы и органы управления

Проверка ламп

Индикаторы системы управления двигателем PGM-FI и высокой темпе-
ратуры охлаждающей жидкости загораются на несколько секунд, а затем
гаснут, если ключ зажигания повернут в положение ON (ВКЛ) (

Ι ), а вы-

ключатель двигателя – в положение RUN (РАБОТА) (

Индикатор передачи заднего хода загорается на несколько секунд, а затем
гаснет, если ключ зажигания повернут в положение ON (ВКЛ) (

Ι ), выклю-

чатель двигателя – в положение RUN (РАБОТА) (

), а передача заднего

хода выключена. Если включен задний ход, индикатор светится до тех пор,
пока не будет включена другая передача.

В таблице на стр. 15 приводится описание индикаторов с пояснениями.
Проверка ламп.

Индикатор включения нейтрали загорается при повороте ключа зажигания
в положение ON (

Ι ) и светится до тех пор, пока не будет включена другая

передача (для версии, оборудованной индикатором).

Если один или несколько индикаторов не включаются в установленном
режиме, обратитесь к официальному дилеру Honda для проведения про-
верки на предмет перегорания ламп или иных проблем.

Индикаторы

Индикаторы и органы управления

Индикатор системы
управления двигателем
PGM-FI

Загорается, если нарушена работа систе-
мы управления двигателем PGM-FI (про-
граммируемый впрыск топлива). Также
должен высвечиваться на несколько
секунд, а затем гаснуть при включении
зажигания (

Ι ), если выключатель двигате-

ля находится в положении RUN (РАБО-
ТА) (

). В любых других случаях вы-

свечивания снизьте скорость и как можно
скорее доставьте мотовездеход к дилеру
компании Honda. Проверка ламп.

Сигнализатор высокой
температуры охлаждаю-
щей жидкости

Включается, если температура охлаж-
дающей жидкости достигнет значения,
эксплуатация при котором приведет к
резкому снижению ресурса двигателя.
Также должен высвечиваться на несколь-
ко секунд, а затем гаснуть при включении
зажигания (

Ι ), если выключатель двигате-

ля находится в положении RUN (РАБО-
ТА) (

). Если сигнализатор включится во

время движения, немедленно остановите
мотовездеход, заглушите двигатель и дайте
ему остыть. См. стр. 180. Проверка ламп.

Индикатор нейтрали

Высвечивается при включении нейтраль-
ной передачи.

Индикатор включения
передачи заднего хода

Высвечивается при включении передачи
заднего хода. Также должен высвечиваться
на несколько секунд, а затем гаснуть при
включении зажигания (

Ι ), если выклю-

чатель двигателя находится в положении
RUN (РАБОТА) (

). Проверка ламп.

Индикаторы и органы управления

Органы управления и функции

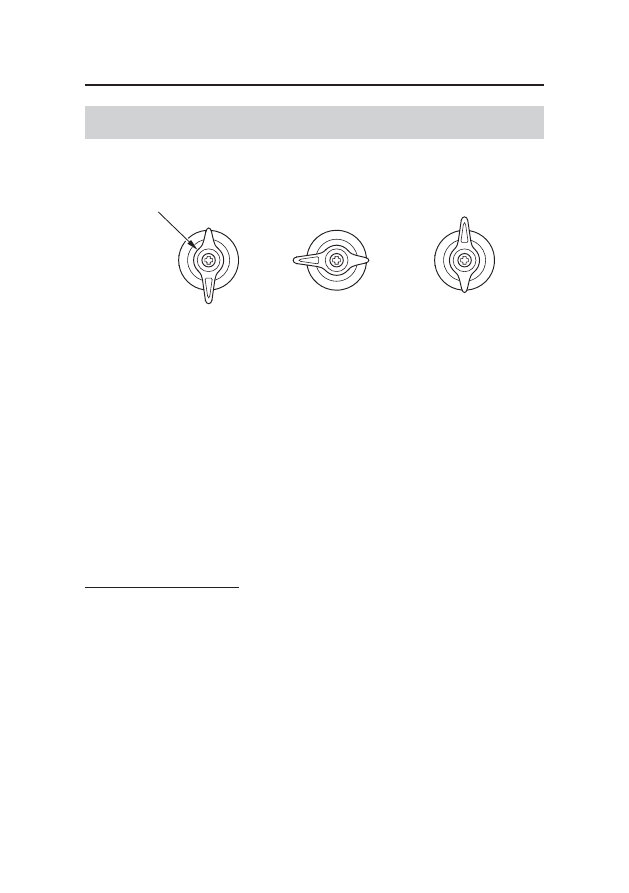

Топливный кран

ЛЕВАЯ СТОРОНА

(1) топливный кран

Топливный кран (1), управляемый вручную, находится с левой стороны
под топливным баком.

Топливный кран, имеющий три положения, служит для управления по-
дачей топлива из топливного банка к топливному насосу.

Положение ON (ВКЛ) – штатное положение при движении.

Положение OFF (ВЫКЛ) — на время стоянки, хранения или транспорти-
ровки.

Резерв (RES) — для подачи топлива из резервного запаса.

Резервный запас топлива

Каждый раз после заправки не забудьте убедиться, что топливный кран
находится в положении ON (ВКЛ). Если топливный кран находится в по-
ложении «RES», после окончания топлива у вас не останется резерва.

Полная информация касательно заправки мотовездехода находится на стр. 89.

OFF (ВЫКЛ)

RES (РЕЗЕРВ)

ON (ВКЛ)

RES (РЕЗЕРВ)

(1)

Топливо

OFF (ВЫКЛ)

Топливо

RES (РЕЗЕРВ)

Топливо

ON (ВКЛ)

Индикаторы и органы управления

Органы управления и функции

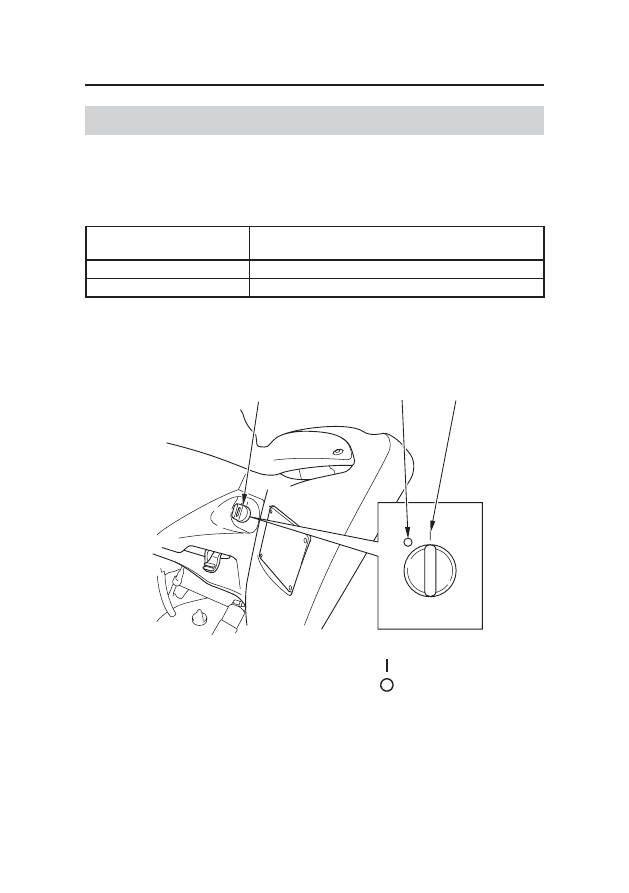

Замок зажигания

Замок зажигания (

Ι ) служит для запуска и остановки двигателя (стр. 48).

Вставьте ключ и поверните его по часовой стрелке в положение ON (ВКЛ) (

Ι ).

Положения ключа

зажигания

Функционирование

ON (ВКЛ) (

Ι )

Питание подаётся во все электрические цепи.

OFF (ВЫКЛ) (

{ )

Электрические цепи не функционируют.

ПРАВАЯ СТОРОНА

(1) замок

зажигания

(1)

OFF (ВЫКЛ)

ON (ВКЛ)
