Мотовездеход Honda TRX700XX. Руководство - часть 3

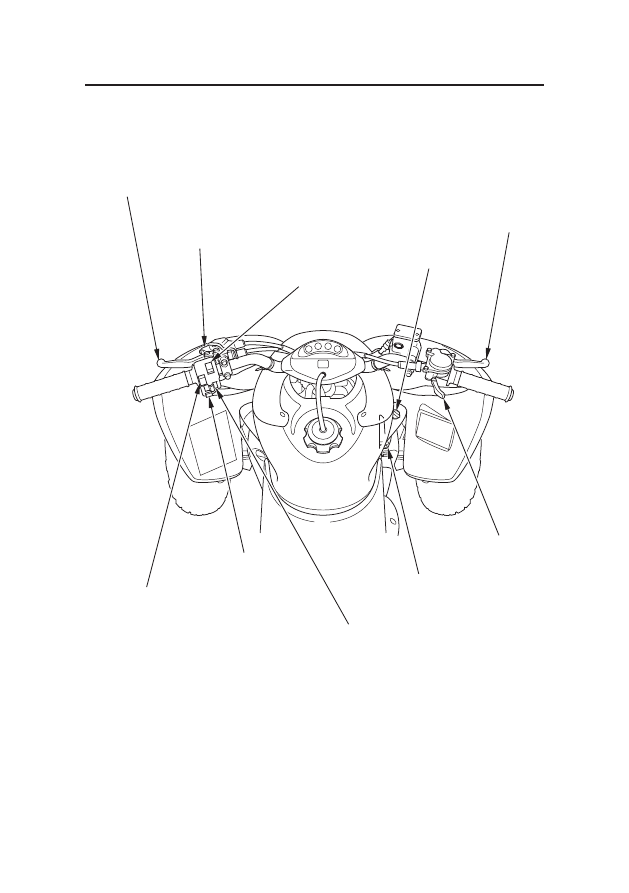

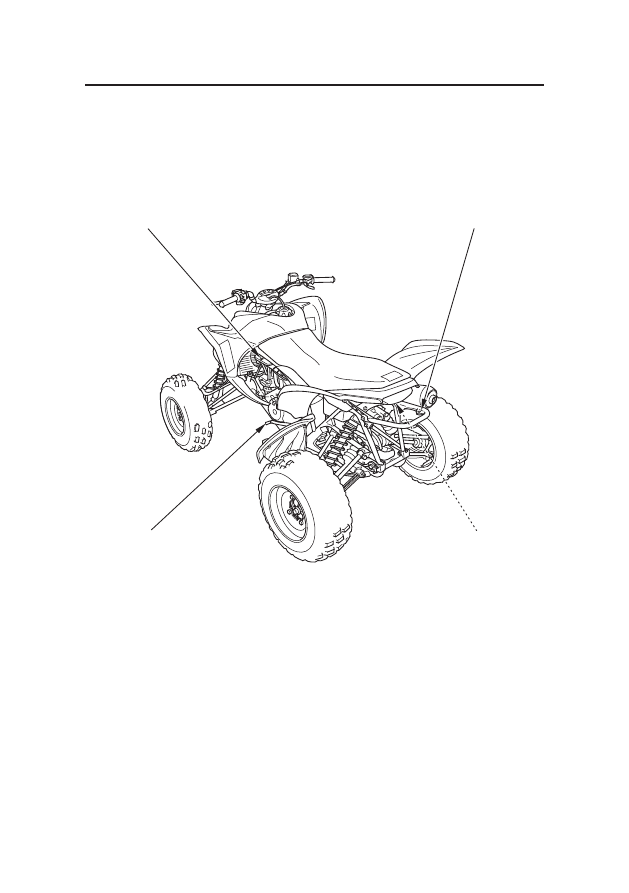

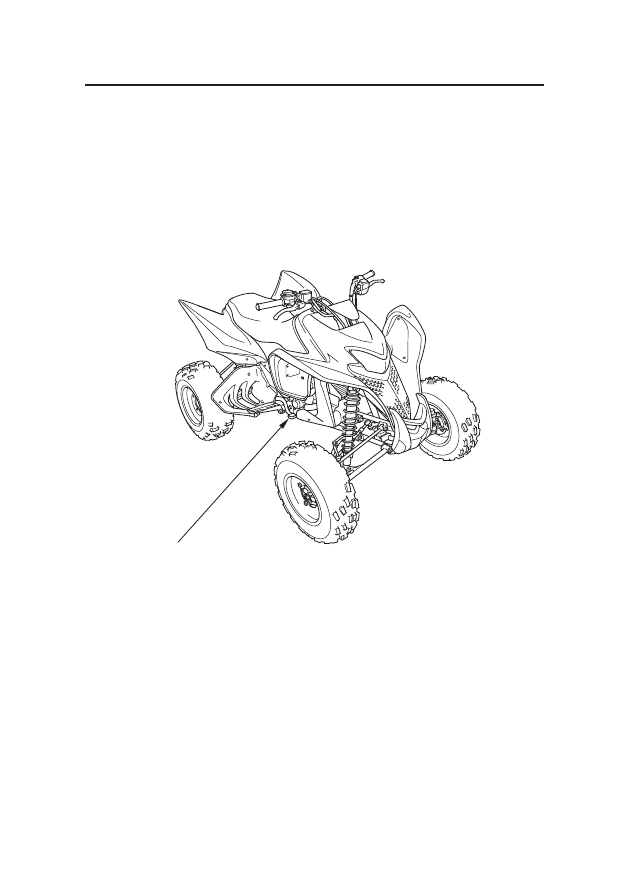

Индикаторы и органы управления

Расположение частей и механизмов

рычаг сцепления/ рычаг

стояночного тормоза

рычаг блокировки стояночного

тормоза / чека стояночного тормоза

выключатель фары

замок зажигания

рычаг переднего тормоза

рычаг акселератора

Рычаг включения

передачи заднего хода

выключатель двигателя

переключатель ближнего

и дальнего света фары

кнопка стартера

Индикаторы и органы управления

Расположение частей и механизмов

педаль заднего тормоза

Индикаторы и органы управления

Расположение частей и механизмов

топливный кран

гнездо для установки

флагштока

фиксатор седла

рычаг переключения

передач

Индикаторы

Индикаторы и органы управления

Данные сигнализаторы и индикаторы служат для информирования о со-
стоянии узлов и механизмов мотовездехода, предупреждения о наличии
возможных неисправностей. Кроме того, они делают поездки безопаснее
и комфортнее. Регулярно считывайте показания приборов. Их назначение
рассматривается на последующих страницах.

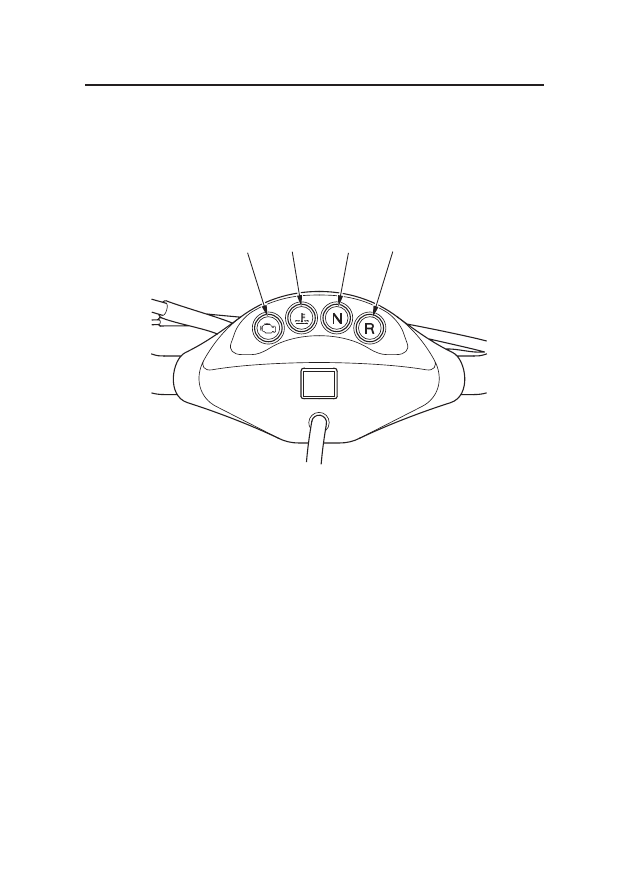

ЦЕНТРАЛЬНАЯ ЧАСТЬ РУЛЯ

(1)  Индикатор системы управления двигателем PGM-FI
(2)  Сигнализатор высокой температуры охлаждающей жидкости
(3) Индикатор

нейтрали

(4)  Индикатор передачи заднего хода

(1)

(2)

(3)

(4)
