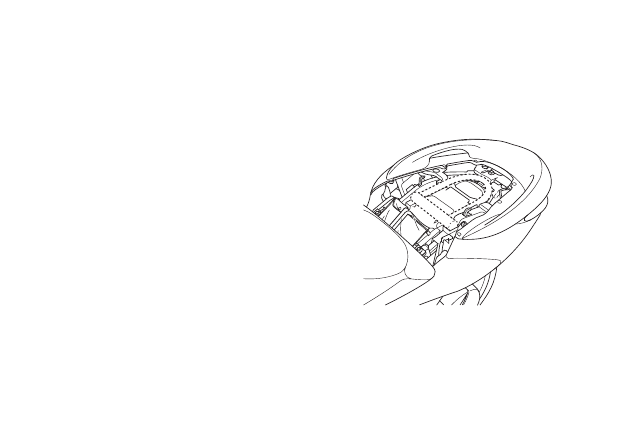

ПАКЕТ ДЛЯ ДОКУМЕНТОВ
Пакет для документов (1) находится в отсеке для
документов (2) под задним седлом (стр. 71). На-
стоящее Руководство по эксплуатации и другая
документация должны храниться в пакете для до-
кументов. При мытье мотоцикла соблюдайте осто-
рожность, чтобы не залить эту зону водой.

(1)

(4)

(3)

(2)

(5)

(1)   Пакет для документов
(2)   Отделение для документов

ОТСЕК ДЛЯ РАЗМЕЩЕНИЯ
МЕХАНИЧЕСКОГО ПРОТИВОУГОННОГО
УСТРОЙСТВА
Отсек для размещения механического противо-
угонного устройства находится под задним седлом
(стр. 71).
Некоторые механические противоугонные уст-
ройства из-за своей формы и конструкции не могут
быть размещены в этом отсеке.

ПРАВЫЙ КОЖУХ
Снятие правого кожуха производится для провер-
ки уровня и замены моторного масла, замены мас-
ляных фильтров двигателя и системы HFT.
Сразу после остановки двигателя сам двигатель,
выпускная труба и глушитель остаются нагреты-
ми до высокой температуры. Во избежание ожогов
будьте осторожны.

Снятие:
1.   Потяните правый кожух на себя (1) меткой

(2), извлеките верхние выступы (3) из верхних
втулок (4).

2.   Потянув вверх правый кожух, вытяните

нижний выступ (5) из нижней втулки (6).

Установка:
1.   Совместите нижний выступ с нижней втулкой.
2.   Совместите верхние выступы с верхними

втулками.

3.   Вставьте выступы.

(3)

(2)

(4)

(1)

(5)

(6)

(1)   Правый кожух
(2)   Метка
(3)   Верхние выступы

(4)   Верхние втулки
(5)   Нижний выступ
(6)   Нижняя втулка

ЗАДНИЙ КОЖУХ
Для получения доступа к расширительному бачку
необходимо снять правый задний кожух. Для об-
служивания аккумуляторной батареи необходимо
снять левый задний кожух.
Правый и левый задние кожухи снимаются одина-
ково.

Снятие:
1.   Снимите заднее седло (см. стр. 71).
2.   Снимите фиксаторы A (1) и центральный

задний кожух (2).

)

1

(

)

2

(

(1)   Фиксаторы A

(2) Центральный задний кожух
