Приборы и органы управления

Расположение частей и механизмов

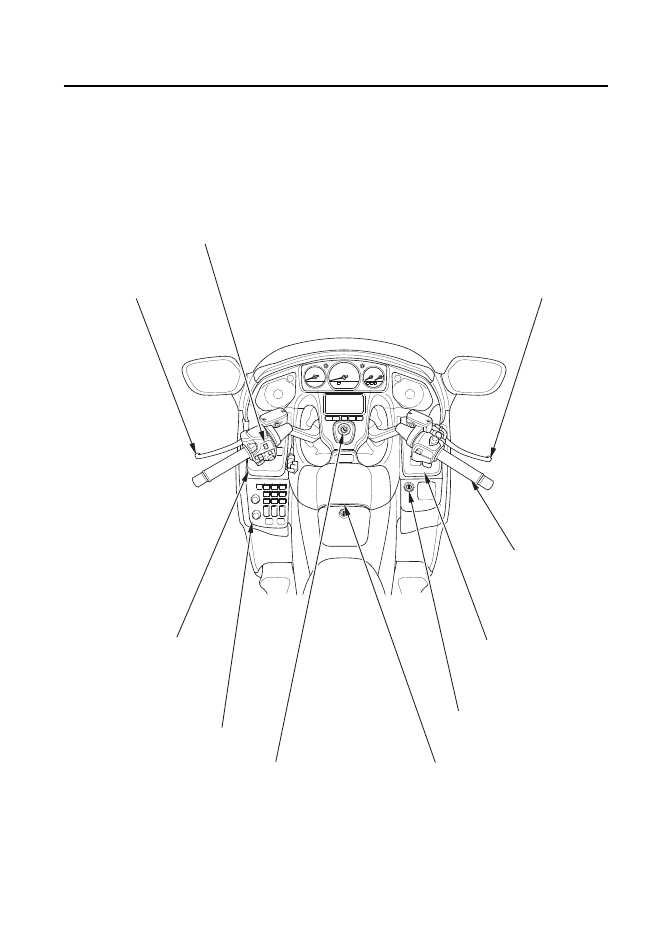

органы управления
на левой рукоятке руля

рычаг сцепления

карман в обтекателе

аудиосистема

замок зажигания

вещевой отсек

замок вещевого отсека

органы управления
на правой панели
обтекателя

рукоятка дросселя

рычаг переднего
тормоза

Приборы и органы управления

Расположение частей и механизмов

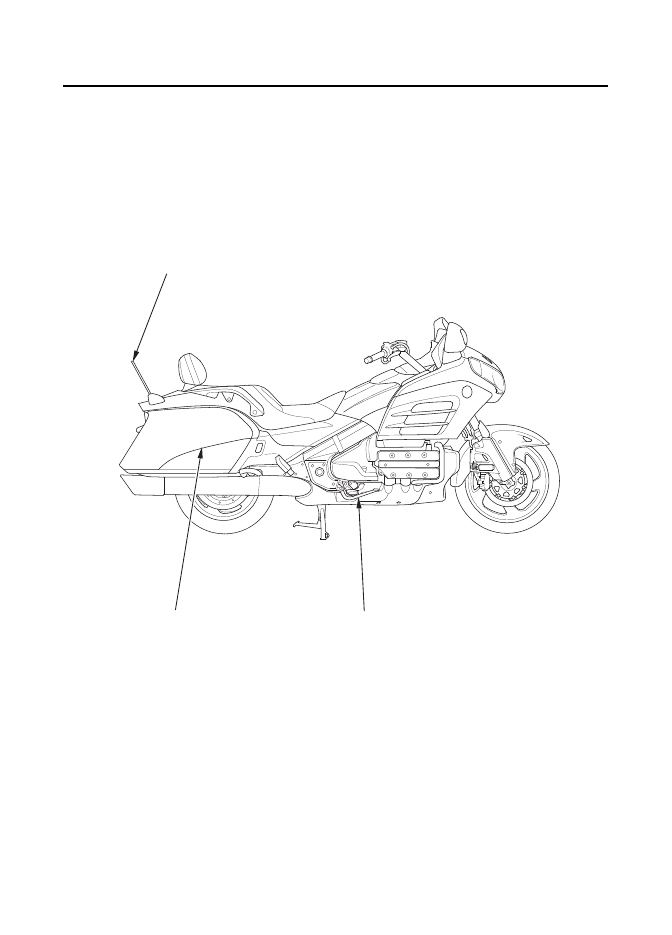

радиоантенна

кофр

педаль заднего тормоза

Приборы и органы управления

Расположение частей и механизмов

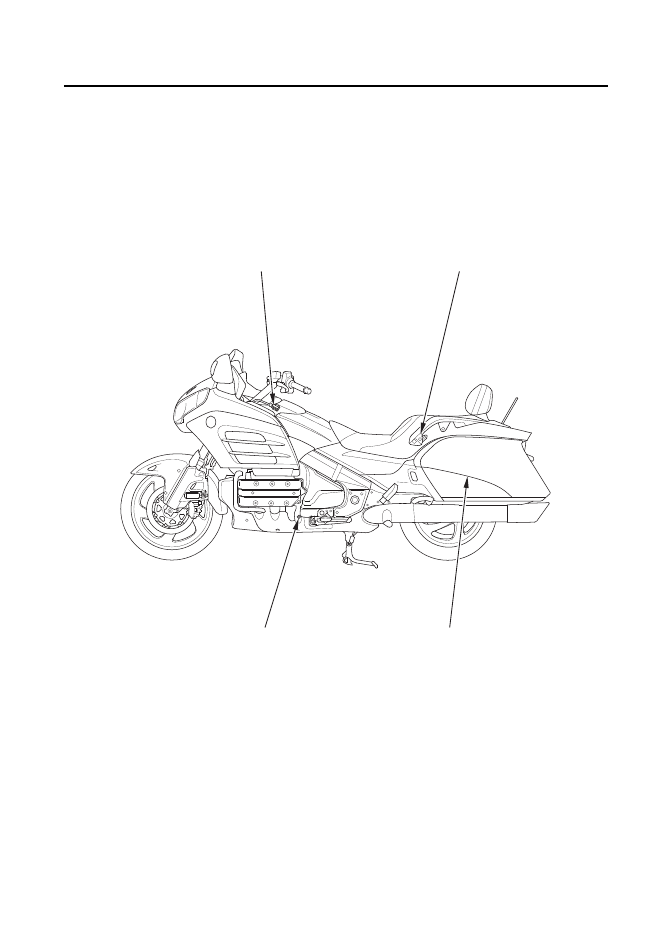

передний разъем для
подключения гарнитуры

держатель шлема

рычаг переключения
передач

кофр

Приборы и органы управления

Данные указатели, приборы, сигнализаторы и индикаторы служат для информирования
о состоянии узлов и механизмов мотоцикла, предупреждения о наличии возможных
неисправностей. Кроме того, они делают поездки безопаснее и комфортнее. Регулярно
считывайте показания приборов, указателей и индикаторов. Их назначение рассматри-
вается на последующих страницах.

США: Показания спидометра, одометра и счетчика пробега за поездку отображаются в
милях.

Канада: Показания спидометра, одометра и счетчика пробега за поездку отображаются в
километрах.

Приборы, указатели и индикаторы

красная зона тахометра

индикатор левого
указателя поворота

тахометр

спидометр

индикатор правого
указателя поворота

сигнализатор
неисправности системы
PGM-FI (MIL)

указатель
температуры
охлаждающей
жидкости

сигнализатор
антиблокировочной
системы (ABS)
(модификации,
оснащенные системой ABS)

сигнализатор низкого
давления масла

сигнализатор низкого
уровня топлива

указатель уровня
топлива

индикатор дальнего света

индикатор нейтральной

передачи

индикатор

повышающей передачи
