РАСПОЛОЖЕНИЕ ТОПЛИВНОГО БАКА ПРИ
ПРОВЕДЕНИИ РАБОТ ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ
Ознакомьтесь с правилами техники безопасности
на стр. 84.
Передняя часть топливного бака может быть
сдвинута вверх для проведения технического
обслуживания.
Сливать топливо при этом не нужно.
Чтобы поднять:

1. Демонтируйте правый и левый полуобтекатели

(см. стр. 67) (CBF600S/SA).

2. Поставьте мотоцикл на боковой упор на

твердой горизонтальной поверхности, включи*
те нейтральную передачу и выключите зажи*
гание. Убедитесь, что крышка топливоналив*
ной горловины закрыта.

3. Снимите седло (стр. 59) и боковые панели (стр.

64).

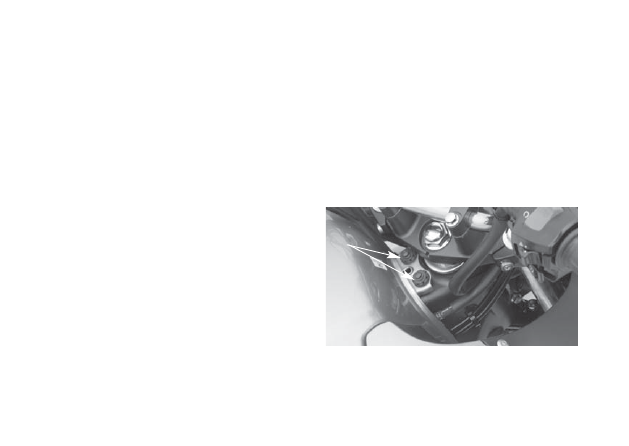

4. Снимите два болта и втулки (1).

(1) Болты/Втулки

65

(1)

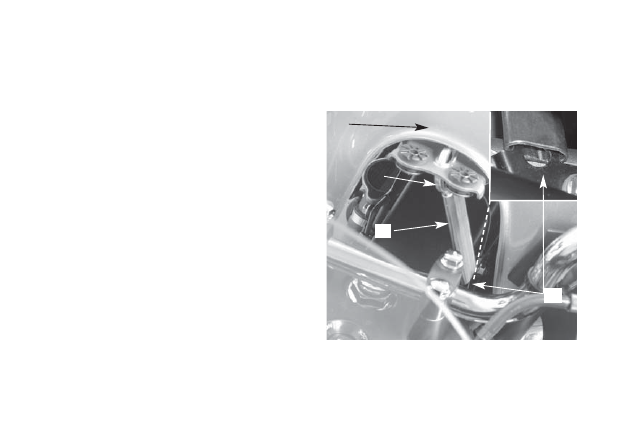

5. Поднимите переднюю часть топливного бака

(2) и зафиксируйте его с помощью накидного
гаечного ключа (3) и рукоятки (4) как показано.

6. Установите основание рукоятки на петлю (5)

стойки поверх рамы как показано на рисунке.
Не поднимайте топливный бак выше, чем
позволяет стопорный тросик.
Перед продолжение работ убедитесь в
устойчивости и безопасности установки топ*
ливного бака.
Будьте осторожны, чтобы не повредить трубки
и крепления проводов.

(2) Топливный бак

(4) Рукоятка

(3) Накидной ключ

(5) Петля

66

(3)

(4)

(2)

(5)

СНЯТИЕ ПОЛУОБТЕКАТЕЛЕЙ
(ВЕРСИЯ CBF600S/SA)
Для проведения работ по техническому обслужи*
ванию блока передних приборов освещения
необходимо снять боковые обтекатели (1).

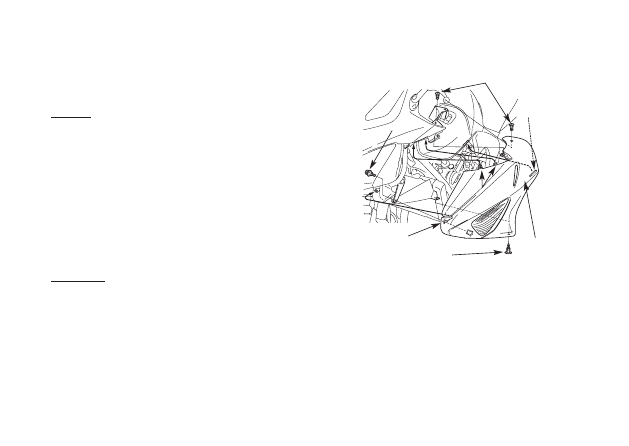

Снятие:
1. Снимите два верхних шестигранных винта (2).
2. Снимите нижний штифт (3) из гнезда, нажав на

его центральную часть, после чего извлеките
его.

3. Снимите болт (4). Отсоедините фиксаторы (5),

отсоедините внутреннюю клейкую ткань (6) на
баке и сдвиньте полуобтекатели вперед до их
выхода из переднего механизма блокировки
(7).

4. Отсоедините разъемы обоих передних указа*

телей поворота.

Установка:
1. Сборка производится в порядке, обратном

снятию.

(1) Левый полуобтекатель

(5) Фиксаторы

(2) Винты с головкой под

(6) Клейкий

торцевой ключ

материал

(3) Штифт

(7) Переднее

(4) Болт

замыкающее

устройство

67

(2)

(1)

(3)

(5)

(7)

(6)

(4)

РЕГУЛИРОВКА СВЕТОВОГО ПУЧКА ФАРЫ В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ (версия
CBF600S/SA)

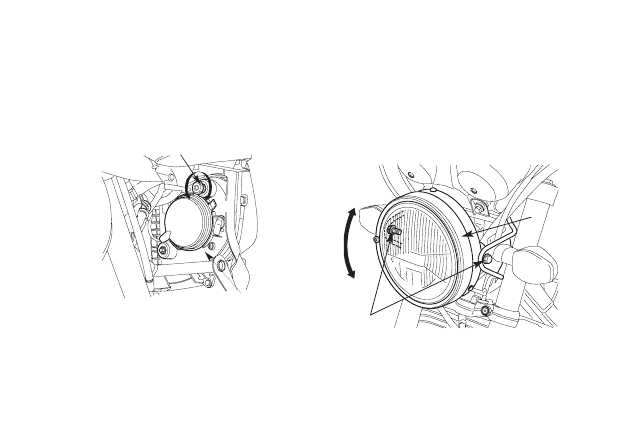

Регулировка светового пучка фары в верти*
кальной плоскости осуществляется вращением
рукоятки (2) в нужном направлении. Соблюдайте
требования местного законодательства.

(1) Корпус фары

(А) Перемещение вниз

(2) Рукоятка

(В) Перемещение вверх

РЕГУЛИРОВКА СВЕТОВОГО ПУЧКА ФАРЫ В
ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ (версия
CBF600N/NA)
Вертикальная регулировка достигается пере*
мещением корпуса фары (1) в нужном направле*
нии. Чтобы переместить корпус фары, необхо*
димо ослабить болты (2). После завершения
регулировок, затяните болты (2). Соблюдайте
требования местного законодательства.

(1) Корпус фары

(А) Перемещение вверх

(2) Болты

(В) Перемещение вниз

68
