МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

Передачу заднего хода можно включать только с места и только при основном нейтральном положении механизма переключения передач (между первой и второй передачами). Если включена какая-либо передача, задний ход включить не возможно. Это обеспечивается наличием специальной выемки на диске переключения и выступа на вилке включения заднего хода. При включении передачи заднего хода выступ на вилке входит в выемку на диске переключения. Рукоятка включения заднего хода на валике рычага крепится на конусе и устанавливается в нужное положение до затяжки гайки.

Рис. 4.18. Механизм переключения передач мотоциклов "Урал" и "Днепр" К-650: 1,4- винты, 2 -прокладка крышки, 3 - вилка переключения 1-й и 2-й передач, 5, 10 - валики вилок и педали, 6 -вилка переключения 3-й и 4-й передач, 7, 28, 33 - шайбы, 8 - болт, 9 - педаль, 11,31 - сальники, 12 -пружина сальника, 13 - втулка педали переключения, 14, 15 - левая крышка и ее прокладка, 16 -возвратная пружина механизма переключения, 17 - рычаг кривошипа собачки, 18 - шайба, 19 -храповик, 20, 34 - гайки, 21 - собачка, 22, 23 - кривошип и ось собачки механизма переключения, 24 - кольцо, 25, 27 - валик сектора и его пружина, 26 - сектор 29 - правая крышка, 30 - клиновой болт, 32 - рычаг ручного переключения передач.

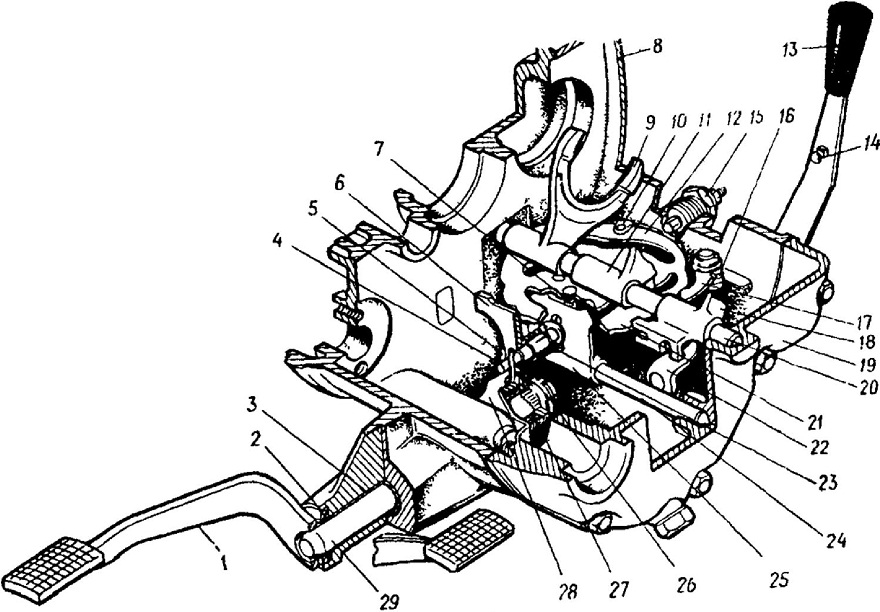

Рис. 4.19. Механизм переключения передач: 1 - педаль переключения; 2 - манжета; 3 - втулка; 4 -штифт кривошипа; 5 - зацепка пружины; 6 - кривошип; 7 - штифт диска переключения; 8 - картер; 9, 11 - вилка включения соответственно 3-й и 4-й, 1-й и 2-й передач; 10 - пружина датчика нейтрали; 12 - диск переключения передач; 13-рукояткаотключения заднего хода; 14-фиксатор рукоятки; 15-контакт датчика нейтрали; 16 - пружина фиксатора; 17 - фиксатор; 18 - вилка включения заднею входа; 19 - крышка картера; 20 - валик вилок; 21 - выемка в диске переключения; 22 - рычаг включения заднего хода; 23 - пружина собачки; 24 - валик собачки;
25 - собачка механизма переключения; 26 - прорезная гайка; 27 - поворотная пружина;
28 - неподвижный упор; 29 - вал педали

Рис. 4.20. Механизм включения заднего хода: 1 - шестерня паразитная, 2 - шестерня вала первичного, 3 - вилка включения заднего хода, 4 - шестерня скользящая вторичного вала, 5 - рукоятка включения заднего хода, 6 - винт со сферической головкой, 7 - кольцо уплотнительное, 8 -рычаг вилки включения заднего хода, 9 - штифт

• НА МОТОЦИКЛЕ "УРАЛ" СТАЛИ ПЛОХО ПЕРЕКЛЮЧАТЬСЯ ПЕРЕДАЧИ. КАК УСТРАНИТЬ НЕИСПРАВНОСТЬ?

Если вы уверены, что дело не в износе шестерен, то надо произвести регулировку коробки передач с помощью винтов, расположенных на коробке, у основания рычага,

Но прежде, чем браться за эти винты, надо проверить, не изношены ли шарики и лунки, не погнут ли сектор переключения. Если это все в порядке, то приступайте к регулировке.

Установив мотоцикл на центральную подставку и, вывесив заднее колесо, обеспечьте синхронность ножного и ручного переключений. Установите ручным рычагом 2-ю передачу, нажмите педаль пяткой для включения 3-й передачи. Если шарик совпадает с лункой, нижний винт не трогайте, но затяните его контргайку. Если лунка 3-й передачи не доходит до шарика -рычаг ручного переключения надо подать вперед до совпадения лунки шариков, т.е. нужно немного вывернуть нижний винт. Если лунка переходит шарик - рычаг надо подать назад, т.е. нижний винт ввернуть. Если при переключении с 3-й на 2-ю передачу ножной педалью, лунка 2-й передачи не доходит до шарика - рычаг надо подать назад, отвернув верхний регулировочный винт; если лунка переходит шарик - рычаг подать вперед, завернув верхний винт.

Рис. 4.21. Сцепление и механизм автоматического выключения сцепления при переключении передач: 1 - педаль ножного переключения; 2 - кулачок-кривошип; 3 - ролик; 4 - рычаг внутренний; 5 - шток промежуточный; 6 - болт регулировочный; 7 - маховик двигателя; 8 - диск нажимной; 9 - диск промежуточный; 10 - диск ведомый; 11 - диск упорный; 12 - шток выключения сцепления; 13 - наконечник штока, 14 - кольцо уплотняющее резиновое; 15 - упорный подшипник; 16 - ползун; 17 - рычаг выключения сцепления наружный; 18 - ось
