КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ УСТРОЙСТВА КАРБЮРАТОРА К-65 ПО СРАВНЕНИЮ С К-63

Параметры дозирующей системы карбюратора К-65 не изменились. Конструктивно изменилась дроссельная игла (рис. 3.6). В верхней ее части вместо резьбы выполнены пять кольцевых канавок. Фиксируется игла на дросселе при помощи пластмассовой пластинки 2 и замочной шайбы 1.

При такой конструкции регулировка положения иглы намного упростилась. При регулировании качества смеси на эксплуатационных режимах работы двигателя необходимо произвести перестановку планки 2 относительно кольцевых проточек дозирующей иглы, предварительно сняв замок 1. Очень важное изменение внесено в конструкцию пускового устройства (рис. 3.7) - вместо длинной иглы применена короткая игла 8 с уплотнительной шайбой

7. Это полностью исключило такой дефект, как заклинивание иглы и ее вырывание из гнезда. Кроме того, в верхней части устройства введен резиновый уплотнительный колпачок. Теперь через зазор между штоком 1 и направляющей 2 пыль и грязь в пусковое устройство попадать не будет. Подверглась изменению и верхняя крышка карбюратора с целью исключения попадания грязи на дроссель.

Для повышения надежности на К-65 усовершенствовали конструкцию распылителя главной дозирующей системы. Небольшие изменения внесены и в корпус карбюратора. Остальное как в карбюраторе К-63.

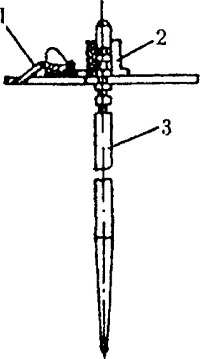

Рнс.3.6. Игла дросселя К-65:
1 - замок иглы дросселя; 2 - планка; 3 - игла.

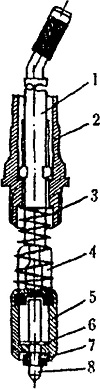

Рис. 3.7. Пусковое устройство карбюратора К-65: 1 - шток; 2 - направляющая; 3 - пружина; 4 -пробка плунжера; 5 - плунжер; 6 - шайба стопорная; 7 - шайба уплотнительная; 8 - игла

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ УСТРОЙСТВА КАРБЮРАТОРА К-68

На смену карбюратору К-65 разработали новый карбюратор К-68. По габаритам и присоединительным размерам он аналогичен К-65. В то же время он имеет отдельные конструктивные особенности.

Карбюратор К-68 имеет литой дроссель круглого сечения. Седло топливного клапана съемное. Диффузор элипсообразный и эквивалентен диаметру 28 мм, диаметр смесительной камеры 30 мм. Считается, что элипсообразный диффузор способствует более плавному изменению количества и состава топливной смеси.

Дроссельная игла постоянно поджата в направлении потока, вследствие чего происходит качественное истечение топлива из главной дозирующей системы.

Дроссель имеет центральный привод, чем обеспечивается плавность регулирования количества смеси, а также снижается износ его трущихся поверхностей.

КАК НА МОТОЦИКЛЫ МОДЕЛЕЙ К-650, МТ9, МТ10, МТ10-36, "ДНЕПР-11 ” И "ДНЕПР-16" УСТАНОВИТЬ КАРБЮРАТОРЫ К-63Т ИЛИ К-63Ф?

Карбюраторы К-63Т и К-63Ф получают в собранном виде с проставкой 4, прокладкой 3, болтами 2, а также с гайками и шайбами.

Для установки на мотоциклы К650, МТ9. МТ10, МТ10-36, "Днепр-11" и "Днепр-16" карбюраторов К-63Т и К-63Ф вместо К-301 необходимо в гнезда установить проставки 4 и болты 2, затем винтами 7 прикрепить проставку 4 к головке и болтами 2 через прокладку 3 закрепить карбюратор. Прокладка 5 применяется от старого карбюратора. Если в процессе установки карбюратор упирается в ребра цилиндра, их надо подпилить.

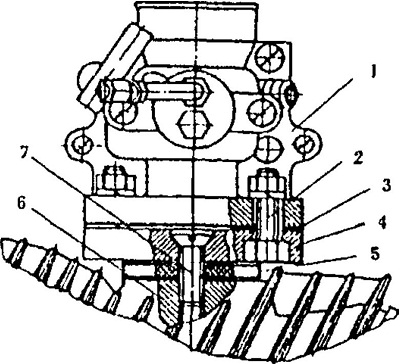

Рис. 3.8. Установка карбюратора на двигатель МТ:
1 - карбюратор; 2 - болт крепления проставки к карбюратору; 3,5- прокладки; 4 - проставка; 6 -головка цилиндра; 7 - винт крепления проставки к головке цилиндра

Рис. 3.9. Проставка
1 - карбюратор; 2 - болт крепления проставки к карбюратору; 3,5- прокладки; 4 - проставка; 6 -головка цилиндра; 7 - винт крепления проставки к головке цилиндра

НА МОТОЦИКЛЕ "УРАЛ" ПРОГОРЕЛ ПОРШЕНЬ. В ЧЕМ ПРИЧИНА ЭТОГО ЯВЛЕНИЯ И КАК ИЗБЕЖАТЬ ЕГО ПОВТОРЕНИЯ?

Прогорание поршня свидетельствует о том, что есть серьезное нарушение в протекании рабочего процесса в этом цилиндре и что эти на рушения существовали долго, но не устранялись, хотя, наверняка, себя обнаруживали (перегрев, "хлопки" в карбюраторе). Наиболее вероятно, что в данном цилиндре либо обеднена смесь из-за неверной регулировки главной дозирующей системы карбюратора, либо этот цилиндр работал с постоянной перегрузкой из-за того, что золотник в его карбюраторе поднимался с значительным опережением по отношению к другому. Возможно, наблюдаемое явление усугубилось слишком ранней установкой зажигания или длительным движением на максимальных режимах, а также установкой слишком "горячей" свечи (с малым калильным числом).

Устранять причины следует по порядку, начиная с самого простого: проверки и установки зажигания строго по инструкции, замены свечи. Затем произвести регулировки карбюраторов на синхронность работы.
