3-33

А

А

Б

Б

Г

Г

Транспортное положение гуська

Перевод гуська из транспортного положения в рабочее

И

И

Ж

Ж

Рабочее положение гуська

Д

Е

Е

1

В

2

9000

Б

Б

И

И

Ж

Ж

Е

Е

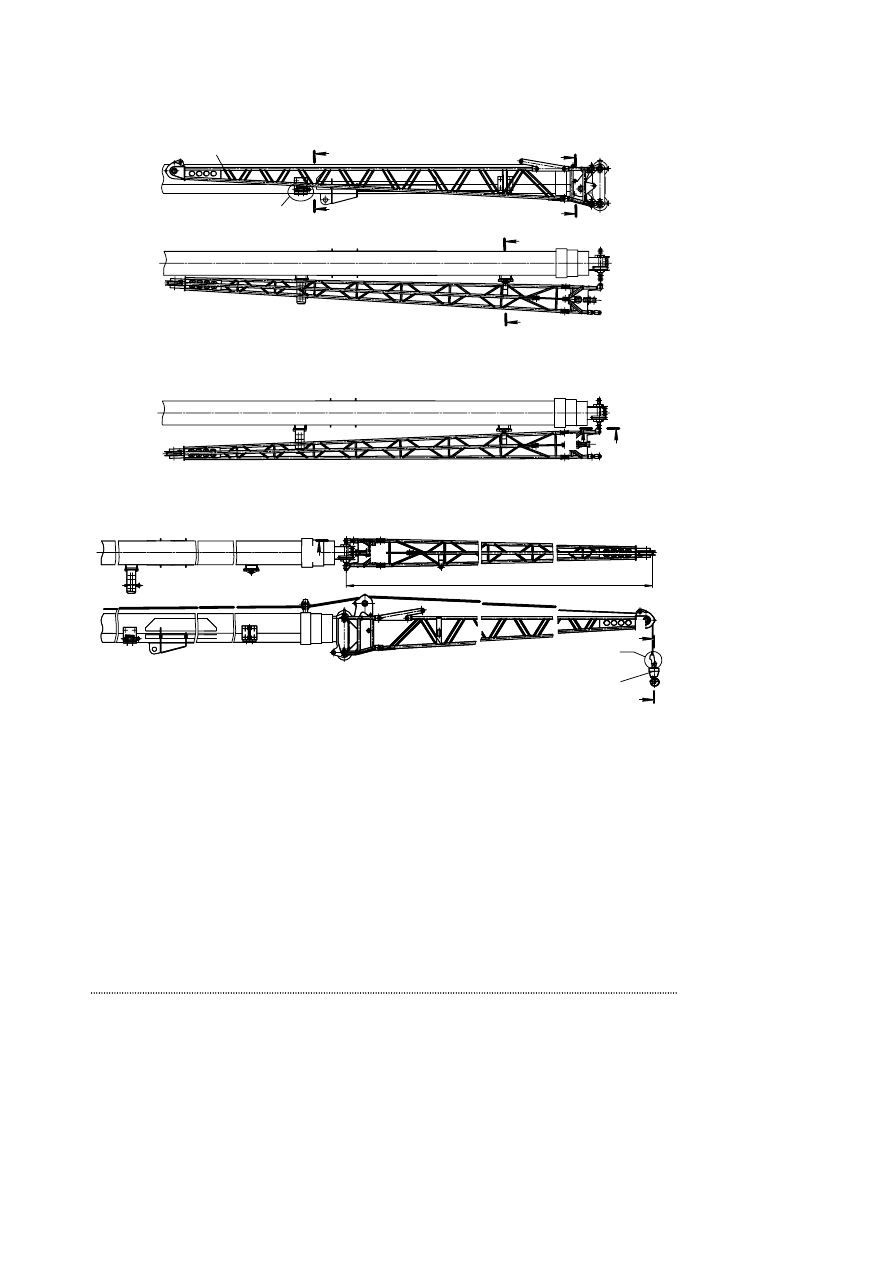

Рисунок 3.20.1 – Сменное стреловое оборудование

1 –
2 –

3, 6, 20 –

4, 11 –
5, 15 –

7 –

8, 14, 17, 18, 21 –

9 –

10 –

12, 19 –
13, 16 –

22 –
23 –
24 –

гусек;
вспомогательная  крюковая подвеска;
пальцы;
кронштейны;
болты;
ухо;
шайбы;
уголок;
подкладка;
винты;
гайки;
фиксатор;
вилка;
рым-болт



3-34



А - А

В

З - З

Д

30

Н

Н

Н

Н

Г

Б - Б

З

З

Н - Н

3

4

5

6

8

7

9

10

11

15, 16, 17, 18

12, 13, 14

Е - Е

И - И

Ж - Ж

19

20

21

22 23

24

Перевод гуська в крайнее рабочее положение

Н

Н

Н

Н

З

З

Рисунок 3.20.2 – Сменное стреловое оборудование



3-35





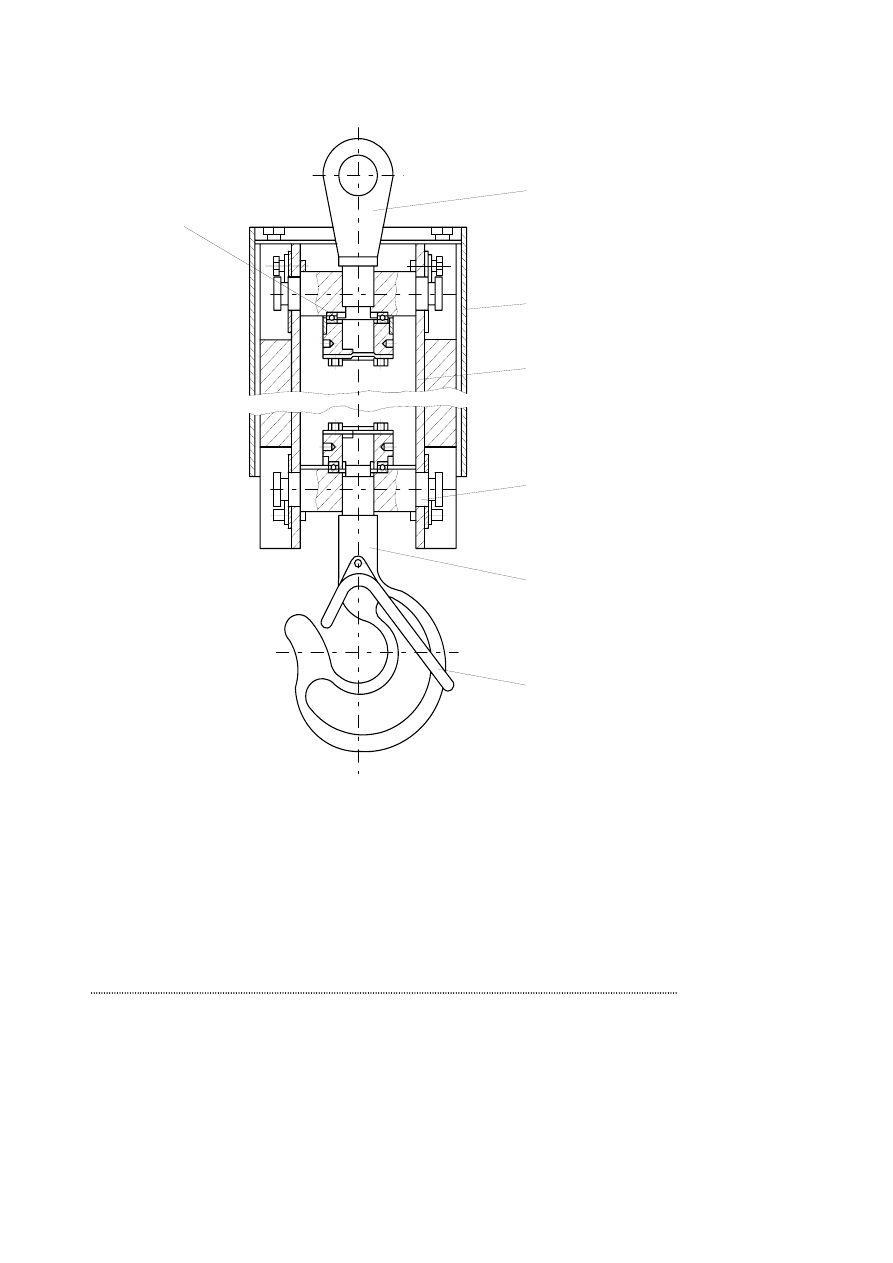

Рисунок 3.21 – Подвеска крюковая вспомогательная

1 –   тяга;
2 –   кожух;
3 –   щека;

4 –   траверса;
5 –   крюк;
6 –   скоба
7 –   подшипник

1

2

3

4

5

6

77

1

2

3

4

5

6



3-36

3.12 Приводы управления крановыми операциями

3.12.1 Приводы управления крановыми операциями

В  кабине  крановщика  установлены  рукоятки  управления  приводами  крановых

операций следующих механизмов:

-  механизм изменения угла наклона стрелы;
-  механизм вращения поворотной платформы;
-  механизм подъема (опускания) груза;
-  механизм выдвижения (втягивания) секций стрелы.
Функции  управляющих  рукояток  на  кране  обеспечивают  левый  и  правый

джойстики.

Конструкция  крана  допускает  также  такую  работу  джойстиками,  при  которой

достигается одновременное выполнение крановых операций:

-  подъем (опускание) груза и вращение поворотной платформы;
-  подъем (опускание) груза и выдвижение (втягивание) секций стрелы;
-  изменение угла наклона стрелы и вращение поворотной платформы.

Для возможности ускоренной работы механизма подъема на правом джойстике

дополнительно установлена кнопка, при нажатии на которую производится ускоренный
подъем или опускание груза.

Джойстики 9 и 10 (рисунок 3.22) установлены на консолях кресла крановщика 2

с помощью болтов 11 с шайбами 12.

Подключение  джойстиков 9 и 10 к  гидрораспределителю 14 управления

крановыми  операциями,  размещенному  на  поворотной  платформе 6 за  кабиной
крановщика 1, выполнено с помощью управляющих тросов управления 3.

От  каждого  из  джойстиков 9 и 10 через  консоли  кресла  крановщика 2 к

гидрораспределителю 14 ведут по два троса управления 3.

Один  конец  каждого  троса  управления 3 соединен  с  соответствующим  ему

джойстиком с помощью осей 15 и шайб 16. Далее все тросы управления 3 выведены из
кабины крановщика 1 через втулку 31 в специальном отверстии в задней части кабины
и  заведены  в  кожух,  где  с  помощью  резьбового  окончания  тросов 3 и  специальных
гаек 28, 29, 30 присоединены к толкателям 27, которые установлены на кронштейне 5.

Кронштейн 5 установки  гидрораспределителя 14 закреплен  на  поворотной

платформе 6 болтами 23 и гайками 24.

Каждый  их  четырех  толкателей 27 через  оси 21 и  шплинты 20 состыкован  с

соответствующим золотником 26 гидрораспределителя 14. На золотнике 26 находятся
по

два

микропереключателя.

Сигналы

о

перемещении

золотников 26

гидрораспределителя 14 передаются в ограничитель грузоподъемности крана.

Описание устройства и работы верхнего гидрораспределителя 14, управляющего

работой  крановых  механизмов,  приведено  в  разделе  «Гидропривод»  настоящего
Руководства.

Управление  крановыми  операциями  пропорциональное - малое  смещение

джойстика  соответствует  низкой  скорости  выполнения  операций,  а  увеличение
отклонения  джойстика  от  нейтральной  позиции  приводит  к  возрастанию  скорости
соответствующей операции.

При

нахождении

рукоятки

джойстика

в

нейтральном

положении

гидрораспределитель отключен.
