2-9





1 –
2 –
3 –
4 –
5 –
6 –

насос;
кронштейн;
карданный вал;

коробка отбора мощности;
коробка передач шасси;
лонжерон;

7, 13 –

8 –
9 –

10, 14 –

11 –
12 –
15 –

фланцы;
болт;
шайба;
уфты защитные;
втулка;
отбойный диск;
масленка

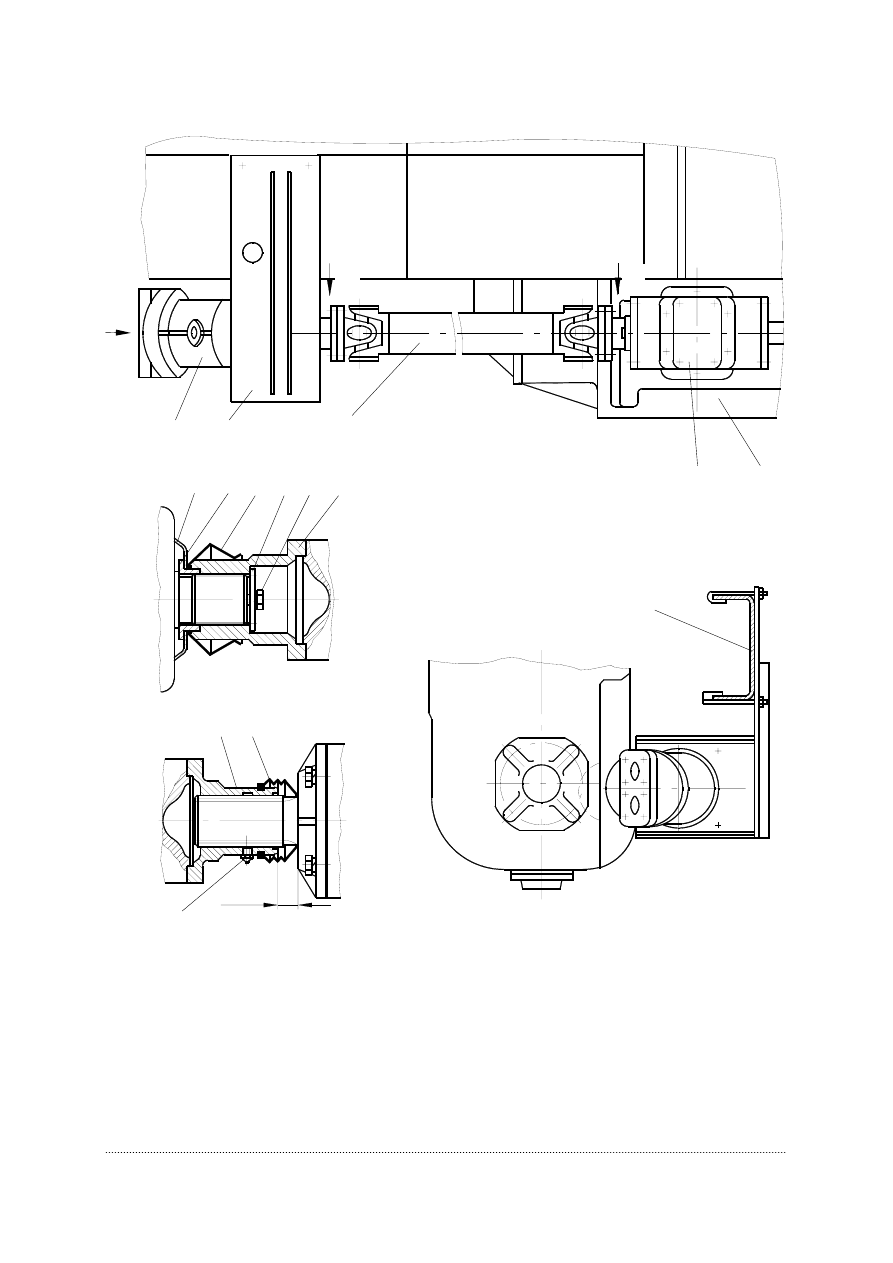

Рисунок 2.6 – Привод насоса



11

12

10

3

1

2

6

15

15(min)

9  8  7

13  14

А

Б

В

Б

А

В

5

4





2-10

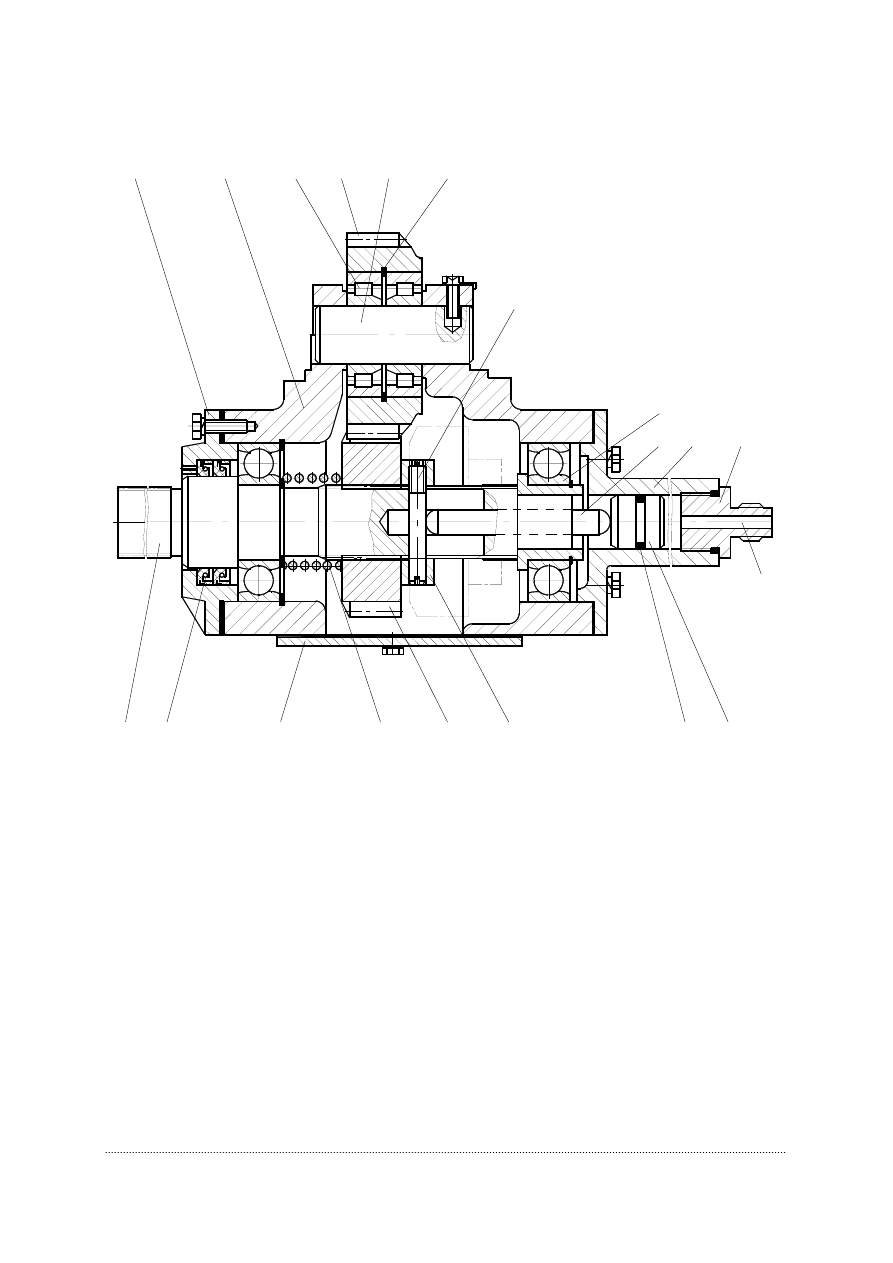

Рисунок 2.7 – Коробка отбора мощности



A

4

19

6

3

7

2

1

5

8

9

10

11

18

17

16

15

14

12

13

Примечание – Коробка отбора мощности условно изображена во включенном состоянии

1 –
2 –

3, 8 –

4 –
5 –
6 –
7 –
9 –

10 –

крышка;
корпус;
подшипники;
шестерня;
ось;
кольцо пружинное;
штифт;
толкатель;
крышка;


11 –
12 –
13 –
14 –
15 –
16 –
17 –
18 –
19 –

штуцер;
поршень;
кольцо уплотнительное;
втулка;
колесо зубчатое;
пружина;
крышка;
манжета;
вал





2-11



Коробка  отбора  мощности  (рисунок 2.7)  представляет  собой  одноступенчатый

редуктор  с  цилиндрическими  прямозубыми  шестернями,  который  установлен  на
боковой фланец дополнительного отбора мощности коробки передач шасси.

Механизм включения отбора мощности действует от давления сжатого воздуха

пневмосистемы шасси.

При  подаче  из  пневмосистемы  шасси  в  полость  А  сжатого  воздуха  поршень,

преодолевая усилие пружины, вводит в зацепление зубчатое колесо  с шестерней, что
обеспечивает передачу вращающего момента на выходной вал.

При  соединении  полости  А  с  атмосферой  под  действием  пружины  зубчатое

колесо  выходит  из  зацепления  с  шестерней,  в  результате  чего  передача  вращающего
момента на выходной вал прекращается.

Смазка  подшипников  и  шестерен  осуществляется  разбрызгиванием  масла‚

находящегося в коробке передач.

2.1.8 Инвентарные подкладки

Кран  укомплектован  четырьмя  деревянными  инвентарными  подкладками,

которые предназначены для установки под подпятники выносных опор в соответствии
с содержанием раздела 12 настоящего Руководства.

В транспортном положении инвентарные подкладки размещены на раме шасси в

специальных карманах по две подкладки с каждой стороны (рисунок 2.8).

При  установке  крана  на  выносные  опоры  инвентарные  подкладки  извлекаются

из карманов и устанавливаются под подпятники выносных опор.

2.1.9 Противооткатные упоры

Кран комплектуется двумя противооткатными упорами, которые предназначены

для  установки  под  колеса  шасси  в  случаях,  когда  кран  в  транспортном  положении
стоит на дороге, имеющей уклон.

Противооткатный упор представляет собой жесткую сварную конструкцию. Для

удобства перемещения каждый упор снабжен ручкой.

Во время работы крана противооткатные упоры не применяются.
В транспортном положении противооткатные упоры закреплены на раме шасси

в специальных карманах (рисунок 2.9).





2-12

2.2 Опора поворотная (опорно-поворотное устройство)

Опора поворотная (опорно-поворотное устройство) предназначена для передачи

нагрузок от поворотной части на неповоротную и обеспечивает вращение поворотной
части крана.

Наружный диаметр опоры поворотной равен 1451 мм.
Применённая  на кране опора поворотная однорядная с наружным зацеплением

имеет два исполнения: шариковая или роликовая.

Опора  поворотная  шариковая  состоит  из  венца 1 (рисунок 2.6), внутреннего

кольца 6 и  расположенных  между  ними  шариков 7. Между  этими  шариками
установлены сепараторы 9. Шарики в количестве 103 штук с сепараторами вставляются
в  опору  через  отверстие,  закрытое  пробкой 12, которая  фиксируется  в  кольце 6
штифтом 11.

Опора  поворотная  роликовая  в  качестве  внутреннего  кольца  имеет  две

полуобоймы 17 и 19, соединённые между собой болтами 15. В образованной венцом 1
и  этими  полуобоймами  дорожке  качения  размещаются  крестообразно  ролики 14 в
количестве 133 штук.  Зазор  между  полуобоймами  и  роликами  регулируется
прокладками 18.

Для  защиты  от  попадания  пыли  и  других  частиц  дорожки  качения  защищены

манжетами 3.

Для  смазки  шариков  (роликов)  и  дорожек  качения  в  опорах  имеются  четыре

маслёнки 10.

Венцы 1 опор  поворотных  закрепляются  болтами 2 на  опорной  раме  крана.  А

кольцо 6 шариковой опоры (полуобоймы 17 и 19 роликовой опоры) крепится болтами 8
к поворотной платформе.

Для обеспечения вращения поворотной части крана венец 1 опоры поворотной

своими зубьями находится в зацеплении с выходной шестерней механизма поворота.
