2 ОПИСАНИЕ И РАБОТА НЕПОВОРОТНОЙ ЧАСТИ КРАНА

2.1 Неповоротная часть

Неповоротная часть является несущим основанием для поворотной части крана.
Основа    неповоротной  части  крана - автомобильное  шасси,  на  лонжеронах

которого  закреплена  опорная  рама.  На  опорной  раме  установлена  опора  поворотная,
предназначенная для соединения неповоротной части крана с поворотной.

2.1.1 Автомобильное шасси

Описание  используемого  на  кране  автомобильного  шасси  приведено  в

Руководстве  по  эксплуатации  автомобиля  МАЗ,  входящем  в  комплект
эксплуатационной документации крана.

2.1.2 Рама опорная

Опорная  рама 1 (рисунок 2.1) представляет  собой  жесткую  сварную

конструкцию  из  продольных  и  поперечных  балок.  В  средней  части  опорной  рамы 1
приварено  опорное  кольцо 2, на  которое  крепится  опора  поворотная.  В  поперечные
балки 3 установлены  четыре  выносные  опоры  (по  две  с  каждой  стороны  рамы).  К
лонжеронам 4 опорная рама 1 крепится болтами.

2.1.3 Опоры выносные

Выносные  опоры  предназначены  для  увеличения  опорного  контура  крана  в

рабочем положении.

На  кране  установлены  четыре  выносные  опоры.  Каждая  из  опор  имеет  два

фиксированных положения:

- полностью выдвинутое;
- полностью втянутое.
Выносная  опора 3 (рисунки 2.2.1 и 2.2.2) представляет  собой  сварную  балку

коробчатого  сечения.  Перемещается  выносная  опора 3 в  поперечной  балке  опорной
рамы 1 гидроцилиндром 4. Шток  гидроцилиндра 4 закреплен  шарнирно  на  выносной
опоре 3, а корпус гидроцилиндра 4 - на опорной раме 1. На конце выносной опоры 3
размещена  гидроопора 1. Штоки  гидроопор 1 оканчиваются  сферической  головкой,  к
которой при вывешивании крана крепится подпятник.

Описание устройства и работы на кране гидроцилиндров выдвижения выносных

опор 3 и гидроопор 1 приведено в разделе «Гидропривод» настоящего Руководства.

Для  исключения  самопроизвольного  выдвижения  в  транспортном  положении

выносные  опоры  стопорятся  фиксаторами 6, 10. Для  этого  рукоятки  фиксаторов
необходимо  установить  вниз.  Перед  выдвижением  выносных  опор  фиксаторы
необходимо выключить, установив рукоятки фиксаторов на упор 11.





2-2

1 –
2 –
3 –
4 –

5, 28 –

6 –

7, 10 –

8 –

9, 12, 22, 32 –

11 –
13 –

14, 18, 26, 29 –
15, 23, 24, 30 –
16, 17, 25, 27 –

19 –

20, 21 –

31 –

рама опорная;
опорное кольцо;
балка поперечная;
лонжерон шасси;
втулки;
пружина;
проставки;
стремянка;
гайки;
винт;
подкладка;
болты;
шайбы;
прокладки;
планка;
распорки;
пружина тарельчатая

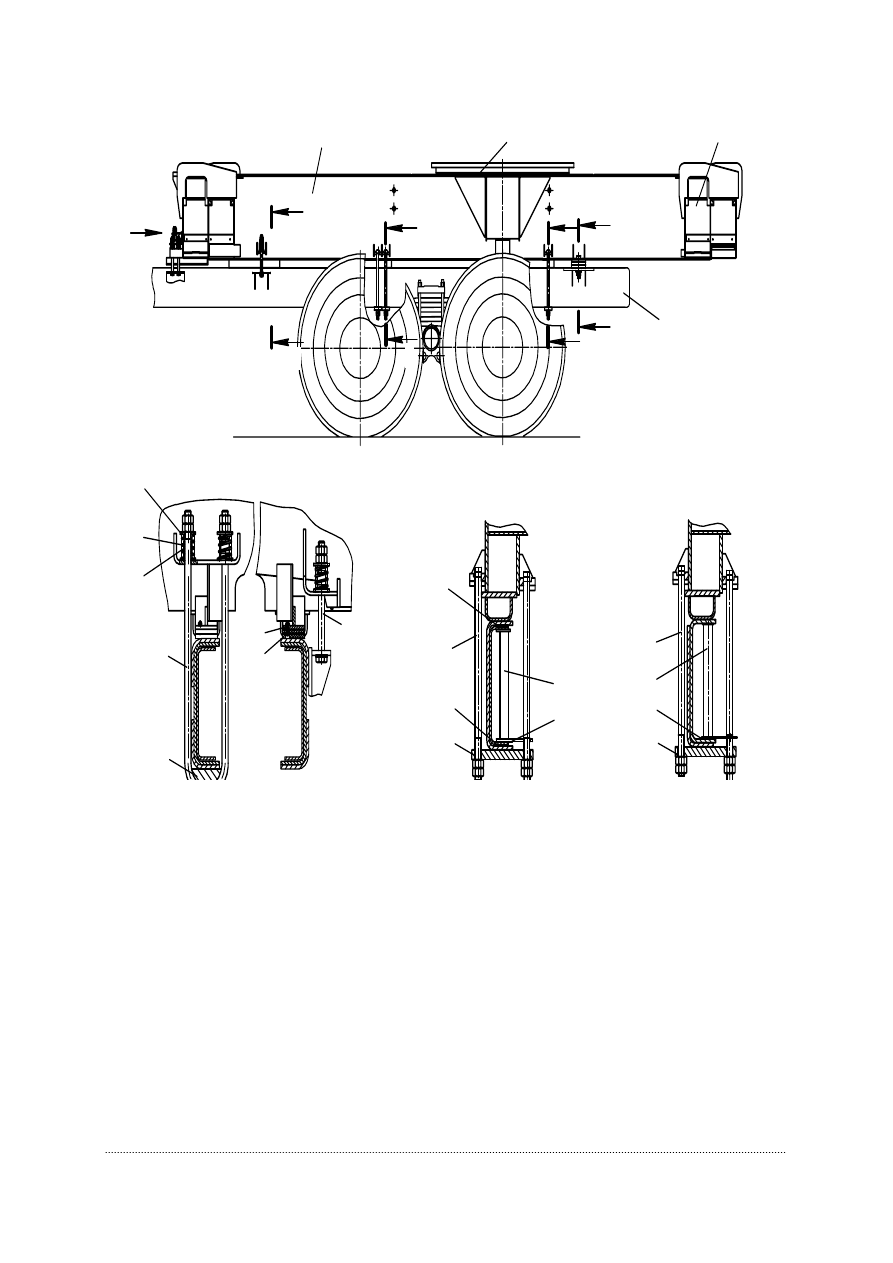

Рисунок 2.1 – Установка опорной рамы

Б-Б

В-В

А

А

1

Д

Д

Б

Б

В

В

Г

Г

16,17

18,9

19

16,17

16,17

20

19,9

21

19

16,17

10

8,9

7

6

5

13

11,12

14,15,9

2

3

4

Д

Б

В

Г





2-3



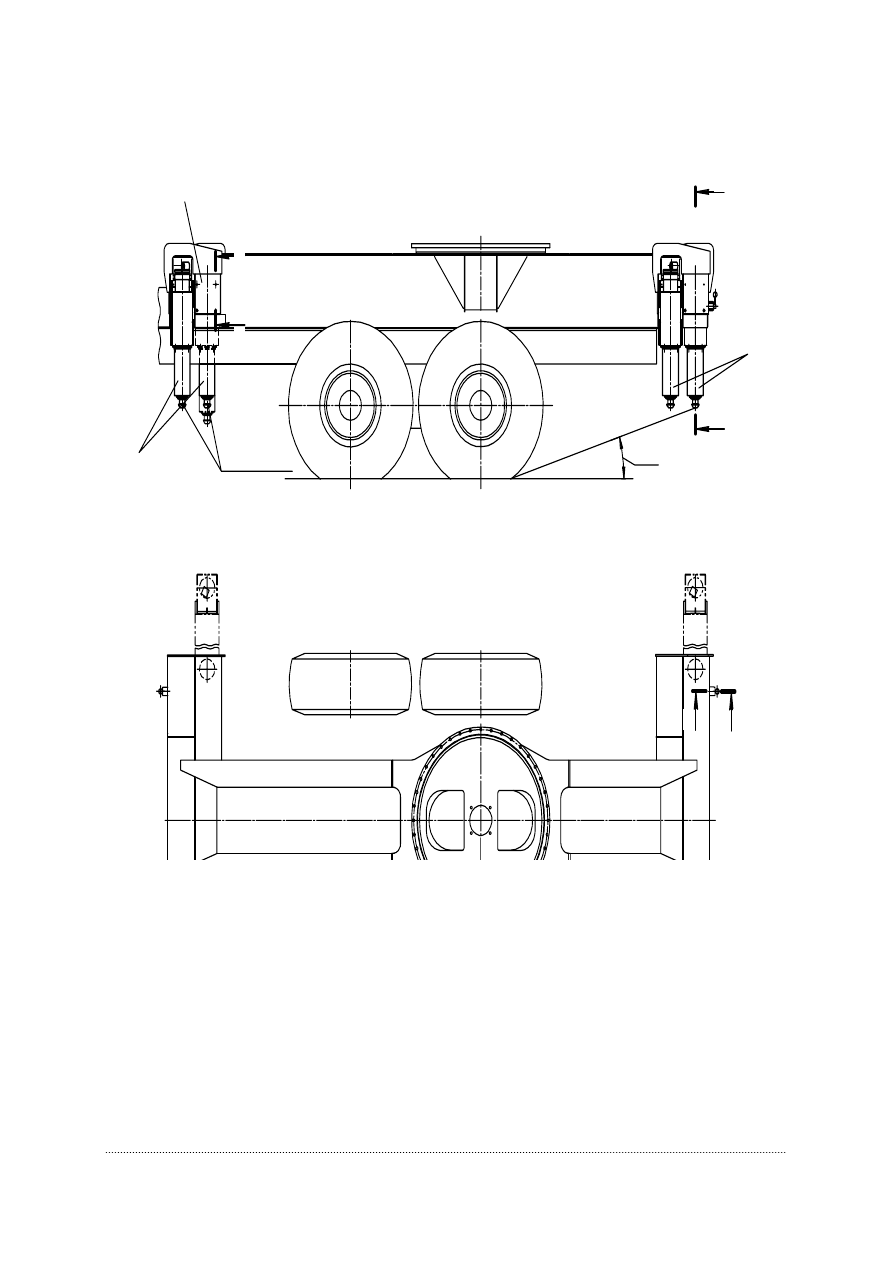

Рисунок 2.2.1 – Установка выносных опор

1 –
2 –
3 –
4 –
5 –

6, 10 –

7 –

8, 14 –

9 –

11 –
12 –
13 –

гидроопора;
крышка;
выносная опора;
гидроцилиндр;
ручка шаровая;
фиксаторы;
пружина;
шайбы;
шплинт;
упор;
ось;
болт;

Д

Д

А

А

ход штока

700 мм

18

Б

Б

2

1

1

Д

Д

А

А

Б

Б





2-4

А-А

В

В

Б-Б

В-В

Г-Г

Д-Д

5

6

7

8

9

12,9

13,14

10

9

8

7

4

3

11

В

В

Рисунок 2.2.2 – Установка выносных опор
