Технические характеристики стреловых кранов - часть 9

33



5.15.

Кран стреловой гусеничный «МГКС-100»

       грузоподъемностью 100 тонн



МКГС-100 – мощный, неприхотливый, работающий в самых сложных условиях.
Грузовысотные  характеристики  значительно  превышают  зарубежные  аналоги.
Кран прост в монтаже и перевозится по автодорогам при помощи специального
транспортного  устройства,  поставляемого  в  комплекте.  Максимальная  длина
стрелы 57 м, длина маневрового гуська 40 м.

Таблица

 5.15

Технические характеристики



Наибольшая грузоподъемность, т

100

Вылет при наибольшей грузоподъемности, м

6,5

Длина основной стрелы, м

22

Наибольшая длина стрелы, м

57

Наибольшая высота башни, м

57

Длина вставок для удлинения стрелы, м

7; 14

Длина гуська для стрелы, м

12

Длина гуська для башни, м

26; 33; 40

Наибольшая высота подъема груза, м

95

Груз поднимаемый на наибольшую высоту, м

17,5

Частота вращения поворотной платформы, об./мин.

0,04-0,4

Скорость наматывания каната основного подъема на барабан, м/мин.

1,35-7,44

Скорость передвижения, км/ч

0,8-8,33

Масса в полностью снаряженном состоянии (с основной стрелой), т

130

Среднее давление на грунт без груза, кг/см

0,953

Кратность запасовки каната при наибольшей грузоподъемности

11

Кратность запасовки каната при наибольшей высоте подъема груза

2

Статический коэффициент устойчивости относительно ребра опрокидыва-
ния

71,4%







Рис.5.41. Грузовысотные характеристики






34



5.16.

Кран стреловой гусеничный «МГКС-300»

       грузоподъемностью 300 тонн

Таблица

 5.16

Технические характеристики



Тип крана – кран монтажный, гусеничный, с решетчатой стрелой,
грузоподъемностью 300 тонн







Грузоподъемность при передвижении, т

150

Грузовой момент, тм

2000

Высота подъема груза:



— с основной стрелой

29

— со сменным оборудованием стрелы

120

Масса крана с основной стрелой, т

310





Рабочие электродвигатели питаются постоянным током от генера-
торной станции, имеющейся в конструкции крана







Кран транспортируется по автодорогам специальным оборудовани-
ем с тягачом






















Рис.5.42. Грузовысотные характеристики











35



5.17.

Кран стреловой гусеничный «ДЭК-401»

      грузоподъемностью 40 тонн



-  Основная  стрела  15  м  увеличивается вставками до  35  м с  помощью  безрезьбо-
вых пальцевых соединений.
- Жесткий гусек 5 м и 10 м оптимизирует скорость подъема грузов массой до 8 т
и 4 т, соответственно.
-  Для  работы  вблизи  высотных  сооружений  комплектуется  маневровым гуськом
15 м или 20 м.
-  Питание  как  от  дизель-генераторной  станции  на  базе  двигателя  мощностью
90кВт, так и от внешней электрической сети 380В 50Гц.
-  Дизель-генераторная  станция  может  быть  использована  для  широкого  спектра
хозяйственных нужд или как дополнительный источник электрической энергии.
- Идеален для работы в любых климатических условиях.



Рис.5.43. Грузовысотные характеристики





Таблица

 5.17

Технические характеристики





Грузоподъемность максимальная, т

40

Максимальный грузовой момент, тм

182

Полная масса крана, т

55

Длина стрелы, м



   основная

15

   максимальная

35

Длина жесткого гуська, м

5; 10

Длина маневрового гуська, м

15; 20

Грузоподъемность при перемещении с грузом, т

40

Длина стрелы в башенно-стреловом исполнении, м    20; 25; 30
   на жестком гуське 5м (10м)

8 (4)

   на маневровом гуське 15м (20м)

11 (10,3)

   на стреле

0,8

   на жестком гуське 5м (10м)

1,12 (0,9)

   на маневровом гуське 15м (20м)

4,55 (3,55)

Вылет макс. со сменным стреловым оборудованием,
м

36

Высота подъема макс. со сменным оборудованием,
м

48,4

   номинальная

0...5

   увеличенная

0...10

Скорость перемещения, км/ч

0...1

Частота вращения поворотной части, об/мин.

0...1

Транспортные габаритные размеры (без стрелы), мм
   длина

13952 (с корнем стрелы
6м)

   ширина

3200

   высота

3079

Среднее давление на грунт, кг/кв.см

0,86

Температура эксплуатации, град.цельсия:



   стандартное исполнение

-40...+40

   тропическое исполнение

-10...+60





36

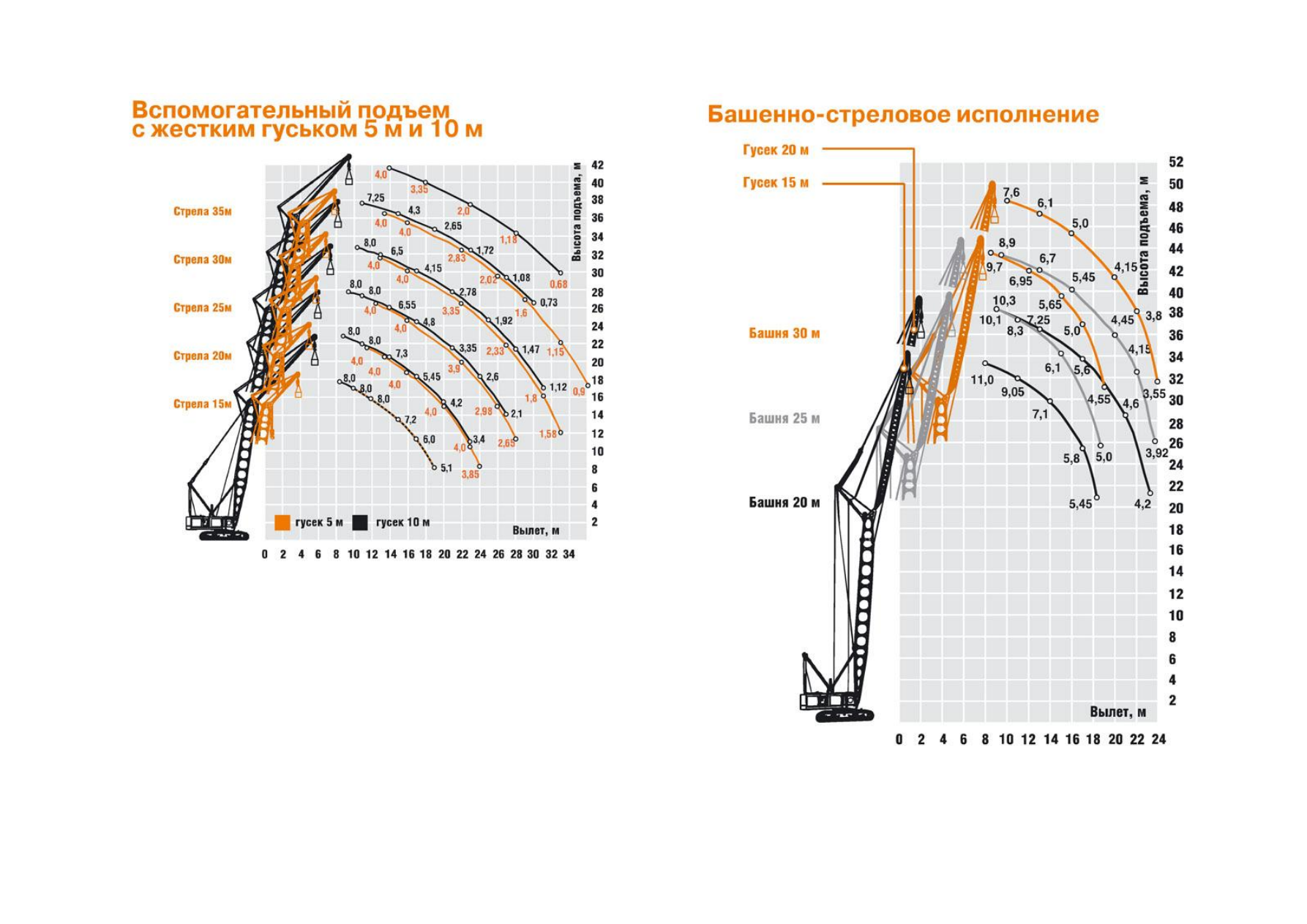

Рис.5.44. Грузовысотные характеристики






Рис.5.45. Грузовысотные характеристики
