Технические характеристики стреловых кранов - часть 10

37



5.18.

Кран стреловой гусеничный «ДЭК-323»
грузоподъемностью 32 тонны



Кран  ДЭК-323  соединил  в  себе лучшие  инженерные  решения  Челябинского ме-
ханического завода, обеспечивающие надежность, простоту конструкции и высо-
кую  эффективность  в  работе.  Кран  ДЭК-323  обладает  отличными монтажными
характеристиками –  тиристорное  управление  электроприводом  обеспечива-
ет широкий  диапазон  регулирования  скоростей при  любых  нагрузках.  Модерни-
зированный кран

ДЭК

приобрел

новую

стрелу

мембранно-

го типа, мобильность при  транспортировке,  функцию  самомонтажа стрелового
оборудования и комфортное рабочее место оператора.
Кран  ДЭК  нового  поколения является  в  полной  мере  многофункциональ-
ным краном  за  счет  конструктивных  решений,  адаптированных  на  применение
навесного оборудования (буровые и сваебойные установки, грейфер, электромаг-
нит, электростанция и т.п.).

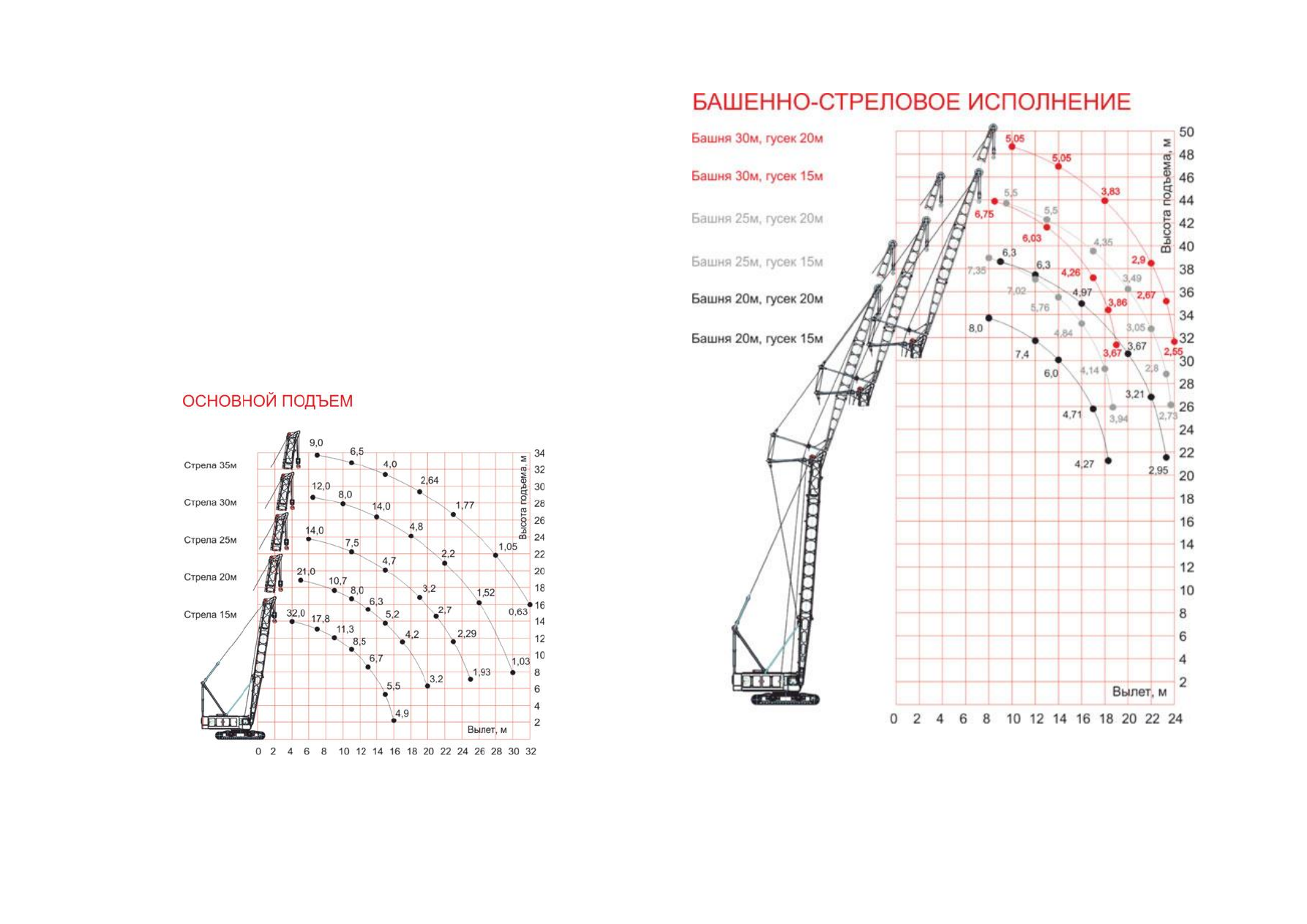

Рис.5.46. Грузовысотные характеристики









Рис.5.47. Грузовысотные характеристики



38





Рис.5.48. Грузовысотные характеристики



Рис.5.49. Грузовысотные характеристики



Таблица

 5.18

Технические характеристики





Грузоподъемность максимальная, т

32

Максимальный грузовой момент, тм

128

Полная масса крана, т

44,9

Длина стрелы, м



   основная

15

   максимальная

35

Длина жесткого гуська, м

1; 5; 10

Длина маневрового гуська, м

15; 20

Грузоподъемность при перемещении с грузом, т

32

Длина стрелы в башенно-стреловом исполнении, м

20; 25; 30

Макс. грузоподъемность на сменном оборудовании, т



   на жестком гуське 5м (10м)

5,5 (3,5)

   на маневровом гуське 15м (20м)

8 (6,3)

Грузоподъемность на максимальном вылете, т



   на стреле

0,63

   на жестком гуське 5м (10м)

0,64 (0,69)

   на маневровом гуське 15м (20м)

3,67 (2,55)

Вылет макс. со сменным стреловым оборудованием, м

33

Высота подъема макс. со сменным оборудованием, м

48,65

Скорость подъема-опускания груза (К = max), м/мин



   номинальная

0...5

   увеличенная

0...10

Скорость перемещения, км/ч

1

Частота вращения поворотной части, об/мин.

0...1

Транспортные габаритные размеры (без стрелы), мм



   длина

13929

   ширина

3200

   высота

3106

Среднее давление на грунт, кг/кв.см

0,72

Температура эксплуатации, град.цельсия:



   стандартное исполнение

-40...+40

   тропическое исполнение

-10...+60



39



5.19.

Кран стреловой гусеничный «ДЭК-361»
грузоподъемностью 36 тонн

Таблица

 5.19

Технические характеристики



Грузоподъемность максимальная, т

36

Максимальный грузовой момент, тм

144

Длина стрелы, м



   основная

14

   максимальная

32,75

Длина жесткого гуська, м

5; 10

Длина маневрового гуська, м

15; 20

Грузоподъемность при перемещении с грузом, т

27

Длина стрелы в башенно-стреловом исполнении, м

19; 24; 27, 75

Макс. грузоподъемность на сменном оборудовании, т



   на жестком гуське 5м (10м)

5 (2,9)

   на маневровом гуське 15м (20м)

9,7 (7,65)

Грузоподъемность на максимальном вылете, т



   на стреле

1,78

   на жестком гуське 5м (10м)

1,35 (0,42)

   на маневровом гуське 15м (20м)

4,57 (2,82)

Вылет макс. со сменным стреловым оборудованием, м

34

Высота подъема макс. со сменным оборудованием, м

45,9

Скорость подъема-опускания груза (К = max), м/мин.



   номинальная

0...5

   увеличенная

0...10

Скорость перемещения, км/ч

0...1

Частота вращения поворотной части, об/мин.

0...1

Транспортные габаритные размеры (без стрелы), мм



   длина

9108

   ширина

3200

   высота

3520

Среднее давление на грунт, кг/кв.см

0,63

Температура эксплуатации, град.цельсия:



   стандартное исполнение

-40...+40

   тропическое исполнение

-10...+60








Рис.5.50. Грузовысотные характеристики



40

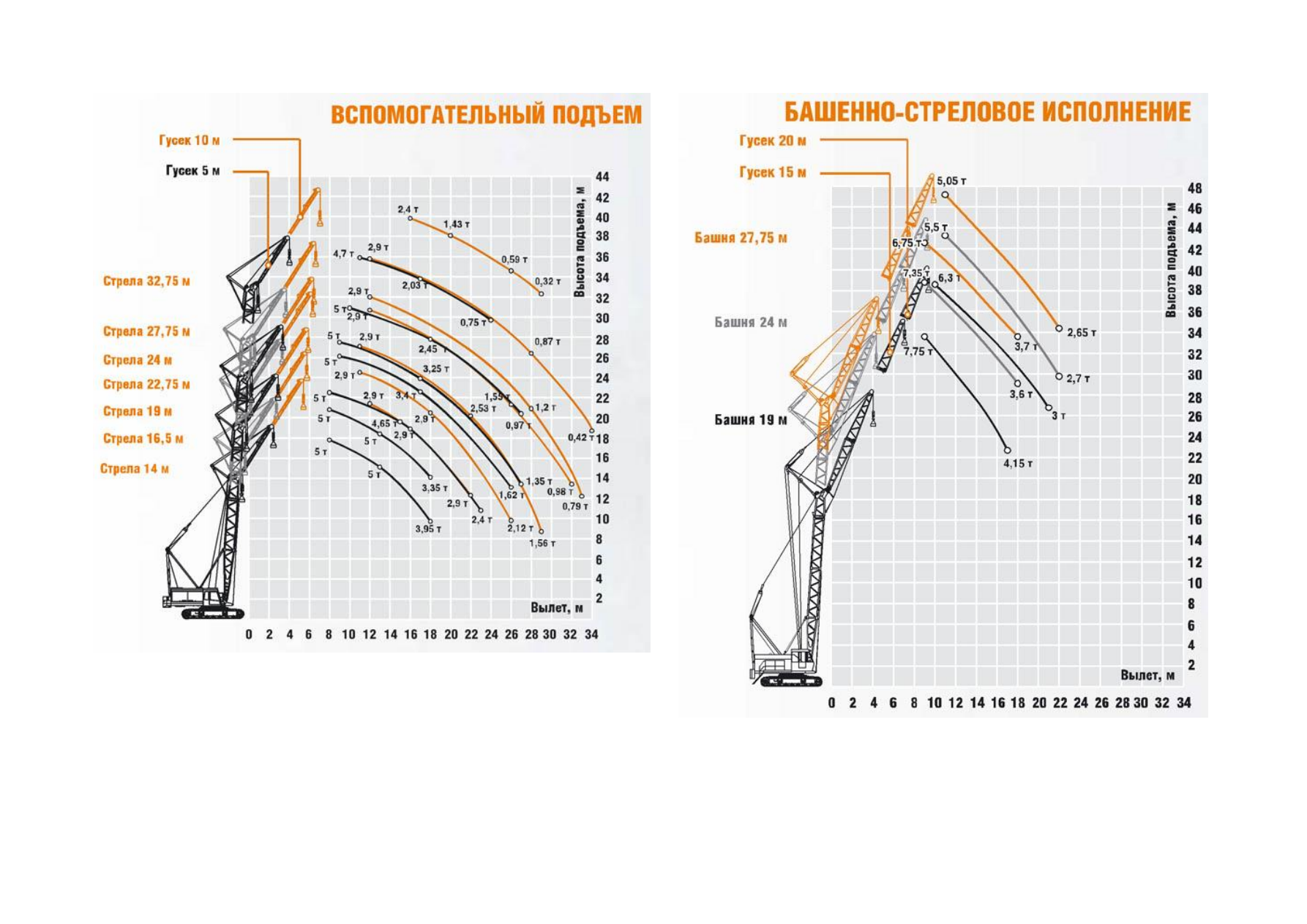

Рис.5.51. Грузовысотные характеристики







Рис.5.52. Грузовысотные характеристики
