описание и технические характеристики

Железнодорожный кран МК-ЦУМЗ-15 моторный (с двигателем внутреннего сгорания ЗИЛ-120), грузоподъемностью 15 т.
За исключением привода, кран МК-ЦУМЗ-15 по своей конструкции в основном унифицирован с паровым железнодорожным краном ПК-ЦУМЗ-15 (у крана МК-ЦУМЗ-15 имеется дополнительная стрела длиной 14 м). Рабочие скорости (за исключением скорости передвижения) крана МК-ЦУМЗ-15 ниже скоростей ПК-ЦУМЗ-15 на 17%; радиус вращения хвостовой части поворотной платформы уменьшен на 1,23 м и доведен до 2 м. Кран вписывается в железнодорожный габарит 1-Т.

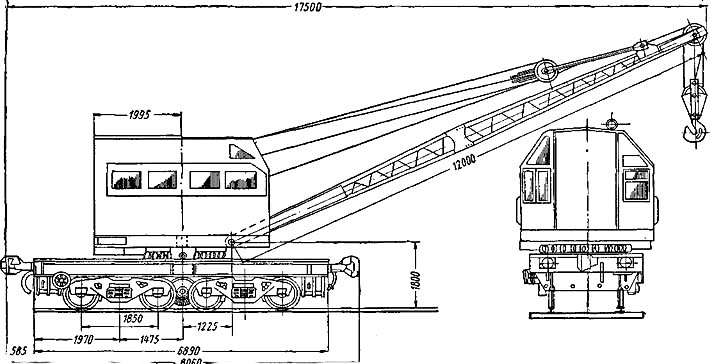

Железнодорожный кран МК-ЦУМЗ-15

Техническая характеристика крана МК-ЦУМЗ-15

Длина стрелы, м	12 на опорах	14 на опорах	18 на опорах
Вылет стрелы, м:
..наибольший	12	13,5	18
..наименьший	4,5	4,5	4,5
Грузоподъемность при вылете стрелы, м:
..наибольшем	3,5	3,5	1,3
..наименьшем	15	15	7,5
Высота подъема крюка при вылете, м:
..наибольшем	5,3	5,5	7,2
..наименьшем	11,7	13,3	17,8
Скорости:
..подъема груза, м/мин	10,95	10,95	21,9
..вращения платформы, об/мин	2,02
..передвижения крана, км/час	9,1
..перемещения груза по горизонтали (средняя) при подъеме или опускании стрелы, м/мин	-	-	-

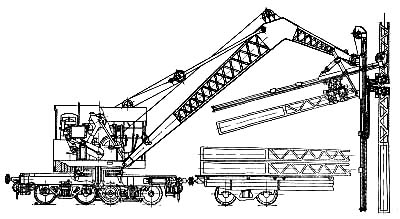

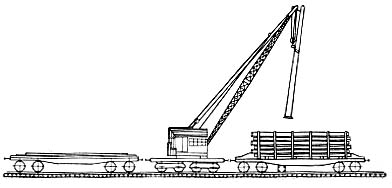

Кран МК-15 с платформами	Навесное оборудование к крану МК-15 для установки опор

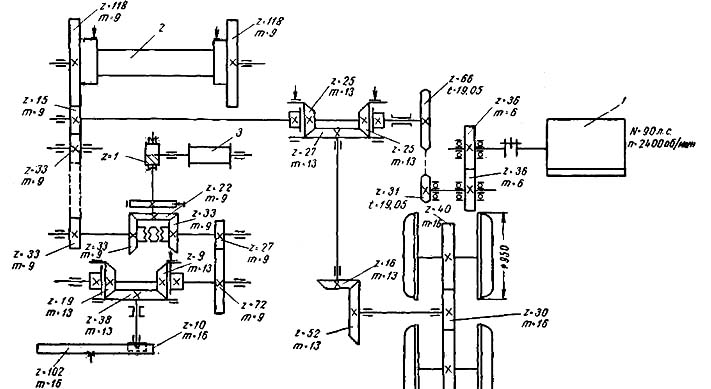

Кинематические схемы механизмов крана МК-ЦУМЗ-15:
1 - двигатель ЗИЛ-120; 2 - грузовой барабан; 3 - стрелоподъемный барабан
